彻底搞清分辨率和电视清晰度VIP免费

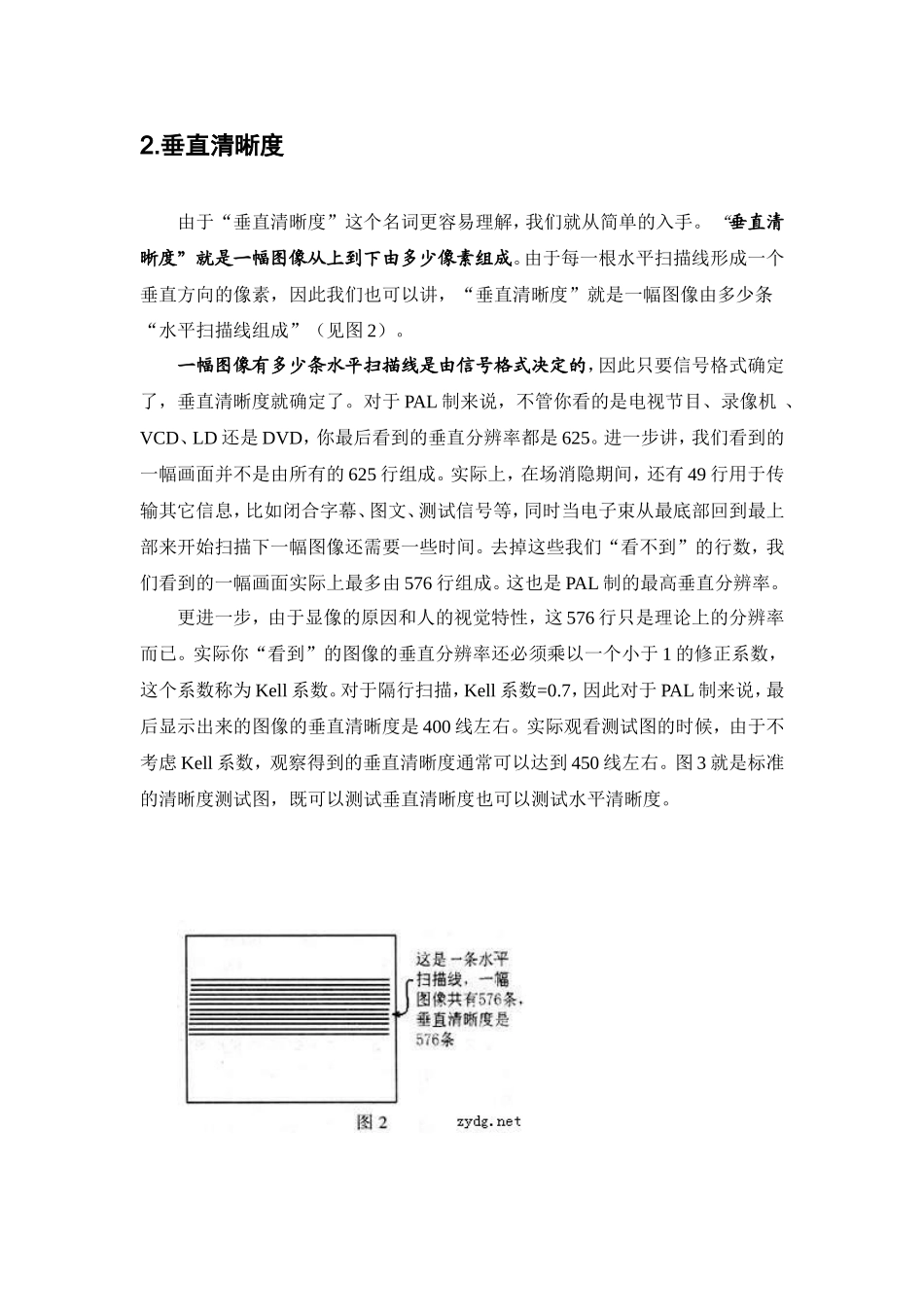

1.像素组成图像.......................................................................................................................12.垂直清晰度...........................................................................................................................13.水平清晰度...........................................................................................................................34.清晰度的决定因素...............................................................................................................45.带宽和像素的关系...............................................................................................................56.从像素计算水平清晰度........................................................................................................5彻底搞清分辨率和电视清晰度虽然我们在很多杂志和文章上都看到有关“分辨率”的介绍，但是不同的人总是有不同的说法，看了比不看更糊涂。家电推销员们常把一大堆的数据推到我们面前：达到“600~800”线的电视机、480P、720P、1080I、VGA、SVGA、XGA等等，别说是普通消费者，我看连“专家”也会被蒙。所以我希望下面的解释可以让读者清楚这些数据，即使一时记不住，也可以知道基本的概念，下次再有不学无术的推销员跟您乱讲时便可拿本文所讲给他上上课。1.像素组成图像图像是由连续快速出现的静止图像组成，当我们讲图像的分辨率的时候是指组成图像的像素。想一想绘图用的方格纸，当你在每一格中填充相应的颜色，你就得到一幅图像。看看图1a中的眼睛（蓝色圆圈内），当我们放大这一部分后，我们就看到了组成这幅图的像素(图1b)。像素点组成行，行组成一幅图像，很多幅图像连续起来就组成活动的图像。2.垂直清晰度由于“垂直清晰度”这个名词更容易理解，我们就从简单的入手。“垂直清晰度”就是一幅图像从上到下由多少像素组成。由于每一根水平扫描线形成一个垂直方向的像素，因此我们也可以讲，“垂直清晰度”就是一幅图像由多少条“水平扫描线组成”（见图2）。一幅图像有多少条水平扫描线是由信号格式决定的，因此只要信号格式确定了，垂直清晰度就确定了。对于PAL制来说，不管你看的是电视节目、录像机、VCD、LD还是DVD，你最后看到的垂直分辨率都是625。进一步讲，我们看到的一幅画面并不是由所有的625行组成。实际上，在场消隐期间，还有49行用于传输其它信息，比如闭合字幕、图文、测试信号等，同时当电子束从最底部回到最上部来开始扫描下一幅图像还需要一些时间。去掉这些我们“看不到”的行数，我们看到的一幅画面实际上最多由576行组成。这也是PAL制的最高垂直分辨率。更进一步，由于显像的原因和人的视觉特性，这576行只是理论上的分辨率而已。实际你“看到”的图像的垂直分辨率还必须乘以一个小于1的修正系数，这个系数称为Kell系数。对于隔行扫描，Kell系数=0.7，因此对于PAL制来说，最后显示出来的图像的垂直清晰度是400线左右。实际观看测试图的时候，由于不考虑Kell系数，观察得到的垂直清晰度通常可以达到450线左右。图3就是标准的清晰度测试图，既可以测试垂直清晰度也可以测试水平清晰度。3.水平清晰度正如我们前面讲到的，垂直清晰度完全由信号格式决定，这非常易懂。而水平清晰度却是最容易令人混肴的概念，其中最大的问题就是因为水平清晰度有多种表达方式。计算机领域在计算机行业中经常使用组成图像的像素的多少来表示分辨率，即水平像素数×垂直像素数。如：VGA：640×480；SVGA：800×600；XGA：1024×768。视频领域在视频领域，我们更习惯使用“每图像高度”的像素多少来表示水平清晰度，并称之为“电视线”。这种习惯的由来要追溯到电视机诞生的60年前。当时，由于信号的格式已经决定了图像的垂直清晰度，因此专家们的想法是用和垂直清晰度相关的方式来表示水平清晰度。也就是说，到底是水平方向更清晰还是垂直方向更清晰，通过这个相对的清晰度表示就可以一目了然。图4为水平清晰度和垂直清晰度的...
