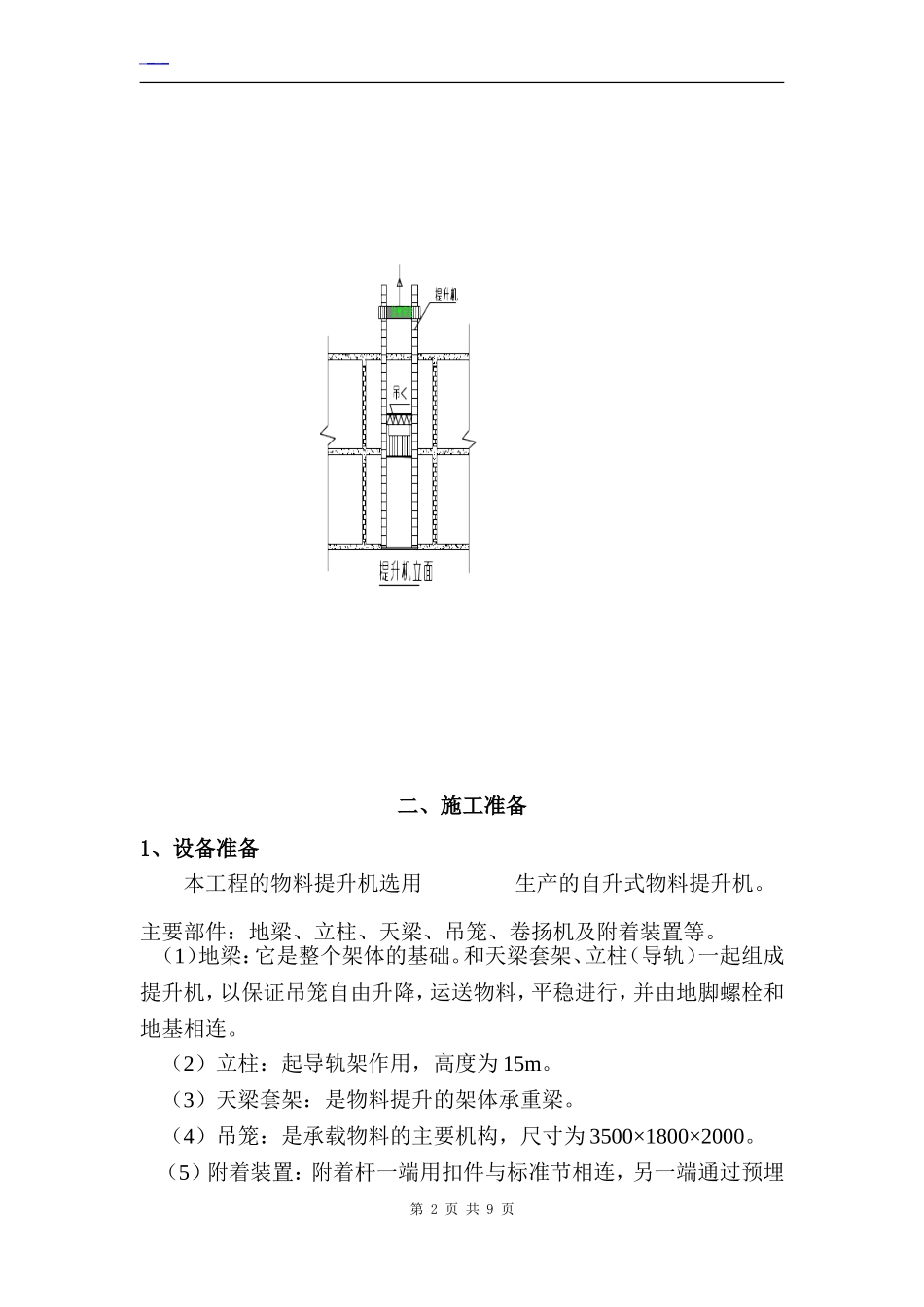

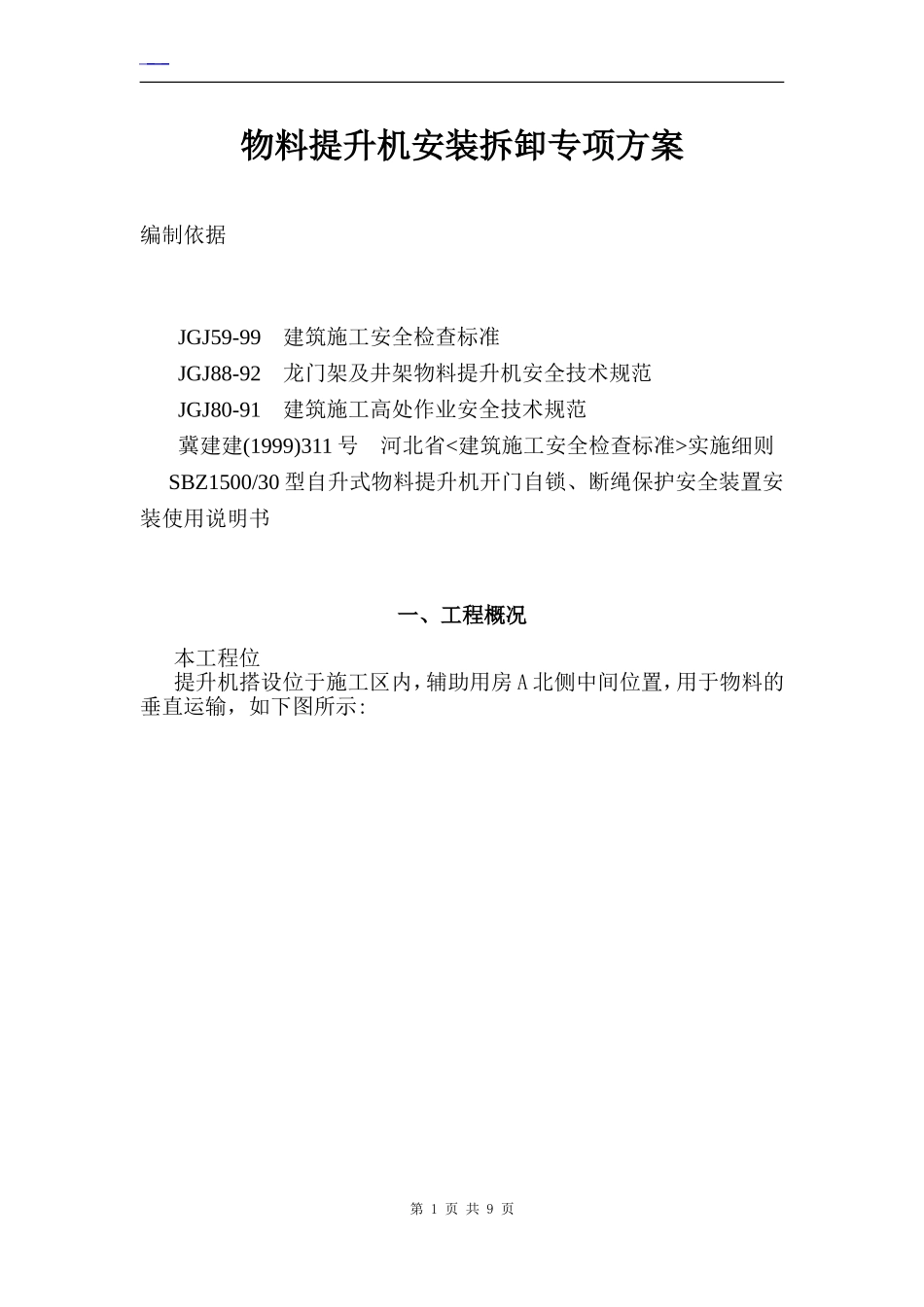

物料提升机安装拆卸专项方案编制依据JGJ59-99建筑施工安全检查标准JGJ88-92龙门架及井架物料提升机安全技术规范JGJ80-91建筑施工高处作业安全技术规范冀建建(1999)311号河北省<建筑施工安全检查标准>实施细则SBZ1500/30型自升式物料提升机开门自锁、断绳保护安全装置安装使用说明书一、工程概况本工程位提升机搭设位于施工区内，辅助用房A北侧中间位置，用于物料的垂直运输，如下图所示:第1页共9页二、施工准备1、设备准备本工程的物料提升机选用生产的自升式物料提升机。主要部件：地梁、立柱、天梁、吊笼、卷扬机及附着装置等。（1）地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组成提升机，以保证吊笼自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。（2）立柱：起导轨架作用，高度为15m。（3）天梁套架：是物料提升的架体承重梁。（4）吊笼：是承载物料的主要机构，尺寸为3500×1800×2000。（5）附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋第2页共9页铁件与建筑物相连。（6）卷扬机：是提升物料的动力机构，属单独配套机构2、人员准备（1）施工升降机由我公司持有施工升降机安装许可证的人员组成。（2）安装人员应熟读使用说明书，熟悉本机主要性能、结构及特点，具备熟练的操作技能和排除一般故障的能力。（3）进入施工现场人员应配戴安全帽、安全带等安全保护用品。严禁酒后安装及操作。3、现场技术准备（1）应按使用说明书的要求商定本机安装位置浇注砼基础。基础水平误差应不大于1/1000。（2）地脚螺栓可采用预留坑二次浇注、或连同基础节预埋方式，保证其位置准确性。（3）基础周围应有排水沟等防涝措施。（4）工地应清理安装场地以保证安全和操作方便三、安装程序1、钢塔基础（1）土层应压实，压实后承载力不小于80kpa，钢塔底座四个角相应固定在同一水平高度的四个砼墩上，钢塔周边300mm范围内捣C20素砼300mm厚。并做好排水设施。（2）钢塔安装程序：基础处理→底座安装→立杆→横杆→斜杆→标准节、连墙件→顶部结构。（3）钢塔地基要水平，按钢塔基础图要求施工。将钢塔底塔架拴结，置于基础平面上，校正水平及方框四角90，将底架与地脚螺栓拧紧牢固。地脚螺栓材质、规格、预埋尺寸应符合提升机使用说明书的要求。（4）立柱分左右两种规格，安装时应注意其上部连接板的方向，不得乱装。（5）立柱用M18螺栓连接，其余均用M16。（6）安装钢塔前，检查底架与基础的紧固。钢塔首节安装，将各立柱连接在底座上，横杆、斜杆、道轨继而连接好，所有连接螺栓暂不拧紧，校正立柱垂直度，框架平面90角校正，边校正边紧固连接螺栓，第3页共9页每个杆件螺栓应采用扭矩板手扫紧牢固、可靠，不得松动和漏装。（7）第二节按第一节方法安装。2、钢塔的锚固和附墙（1）钢塔未附墙前必须按规范10m范围设一度缆风绳，附墙后钢塔的最大自由高度为15m。附墙从第二层开始，每隔小于等于6m时附墙一道。附墙杆与钢塔的联接点一定要在立杆的联接板上。（2）安装的钢塔对角等长、垂直。垂直度最大误差小于1‰。绝对偏差不大于150mm。架设时应9m高验收一次垂直度和四角90，并填写验收表。当钢塔四角为菱形时，应松开塔身螺丝矫正再紧固。（3）塔底作防雷接地，接地电阻不大于10欧。塔顶对角装避雷短针。3、卷扬机（1）卷筒与钢丝绳直径比不小于30，必须设置防止钢丝绳脱出防护装置。卷扬机钢丝绳的第一个导向轮（地轮）与卷扬机距离不小于卷筒宽度的15倍，不小于7米(卷筒宽450㎜，卷筒宽度的15倍为6.75米)。卷扬机固定，必须埋设满足受力的地锚。地锚与卷扬机的拉结应采用钢丝绳固定牢固，不得利用树木、电杆或桩锚固定卷扬机。（2）架体底部的导向轮应与卷筒轴心垂直。（3）卷扬机顶应搭设防护棚，具有防雨和抗冲击功能4、控制电箱的安装（1）、控制箱及卷扬机均应接地，接地电阻不大于10欧。（2）、禁止使用倒顺开关作为卷扬机的控制开头。（3）欧电气设备的绝缘电阻值（包括对地电阻值）必须大于0.5MΩ；运行中必须大于1000Ω/V。（4）选用的电气设备及电气元件，必须符合提升机工作性能、工作环境等条件的要求，并有合格证书。（5）提升机的总电源应...
