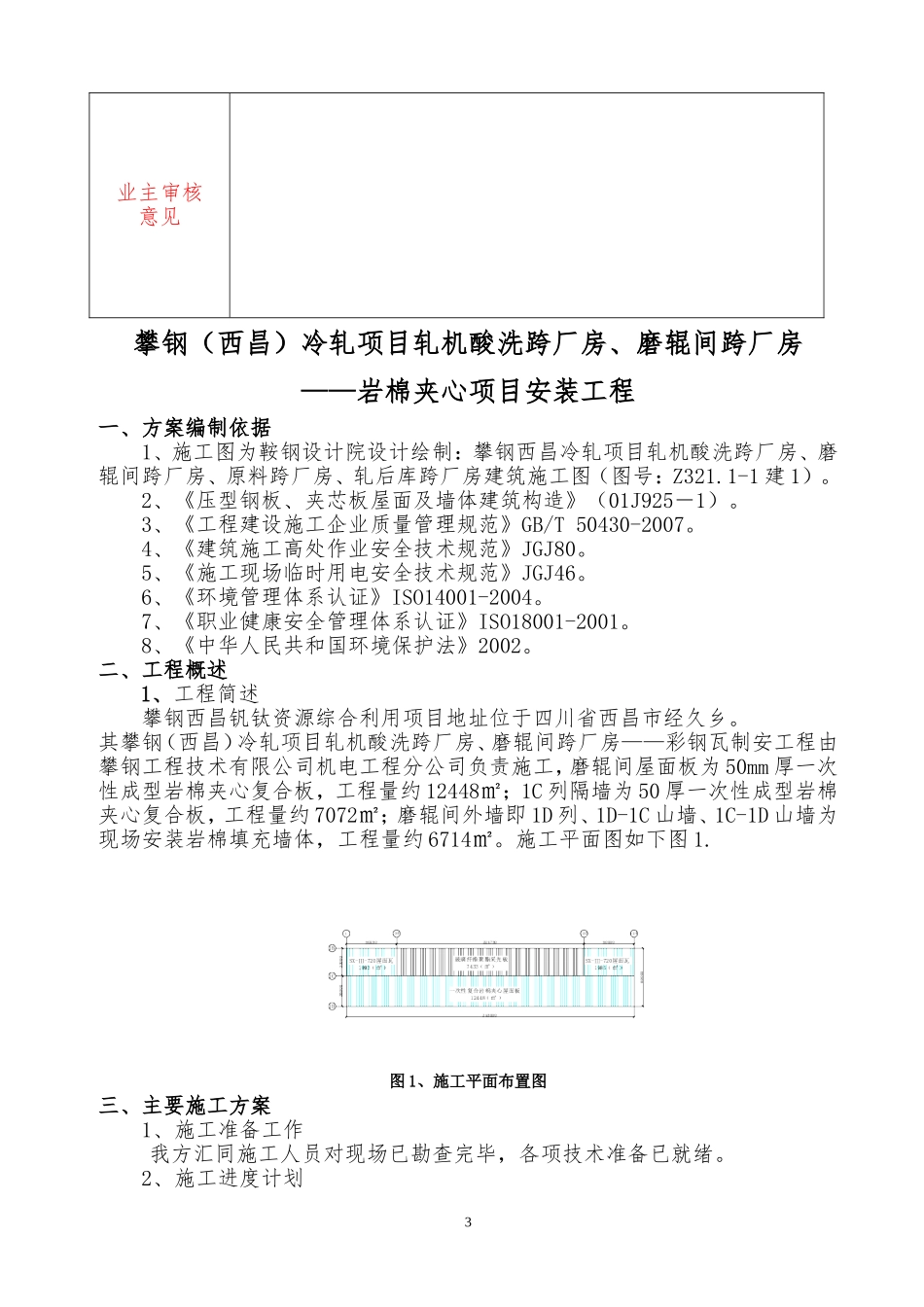

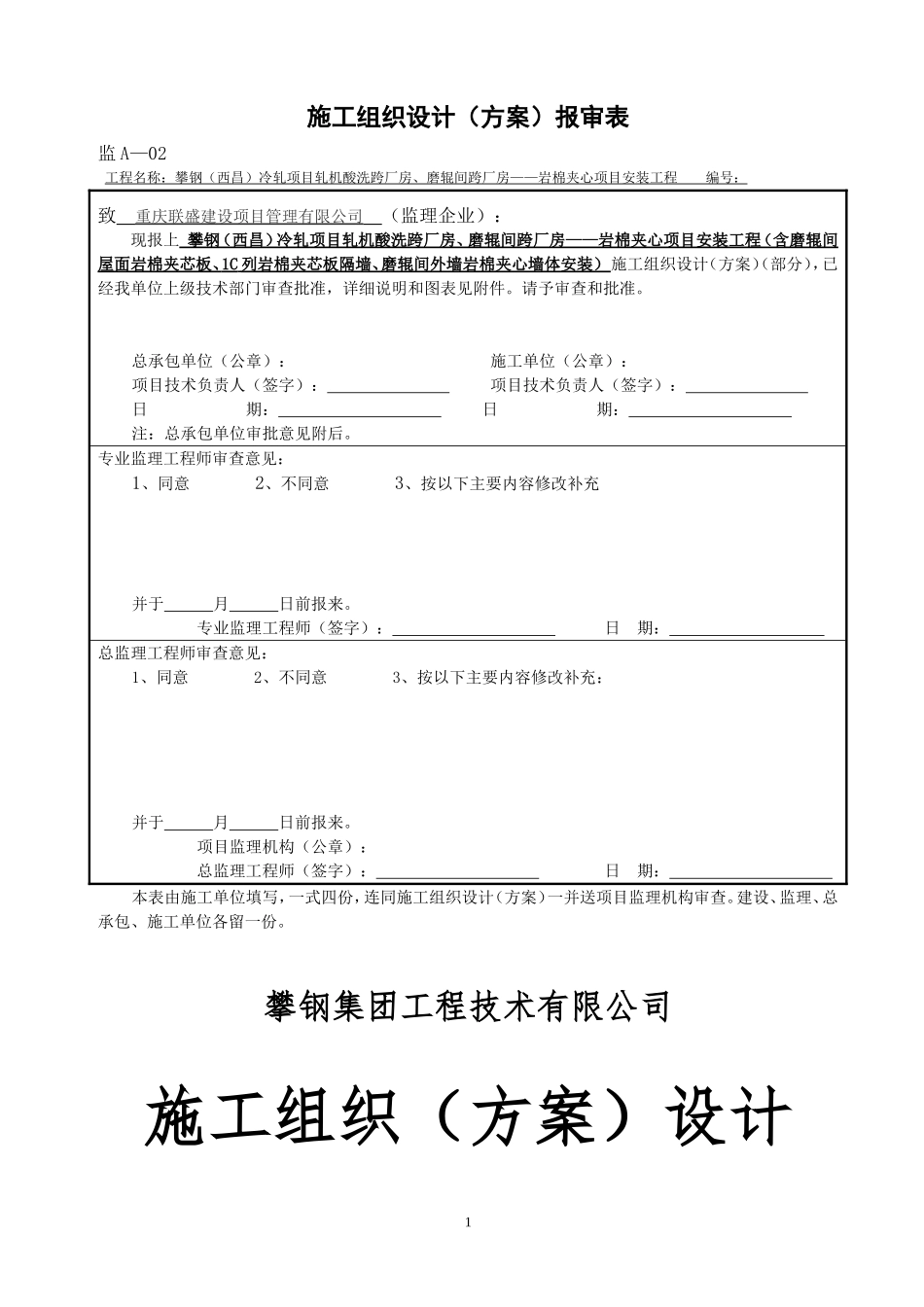

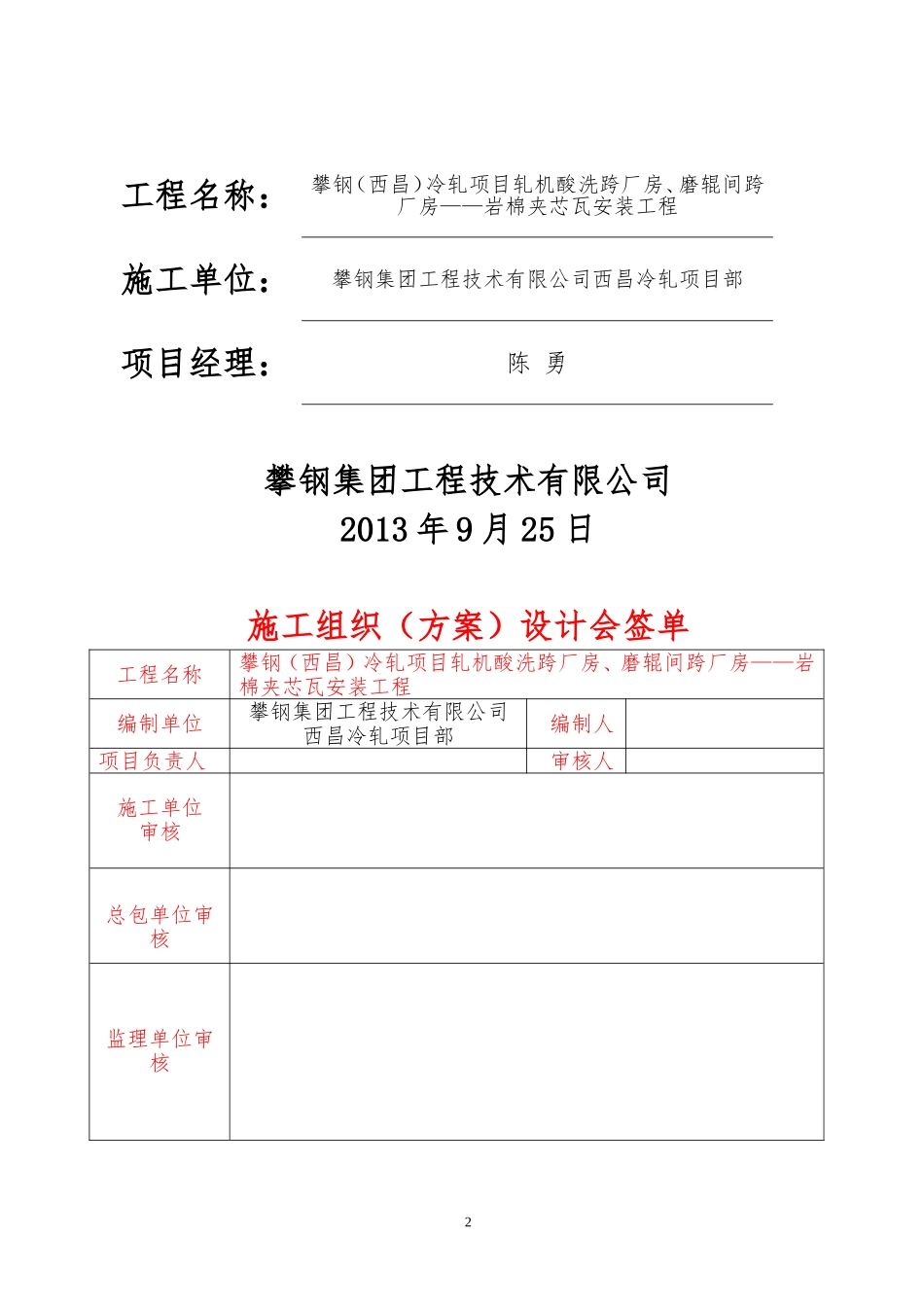

施工组织设计（方案）报审表监A—02工程名称：攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房——岩棉夹心项目安装工程编号：致重庆联盛建设项目管理有限公司（监理企业）：现报上攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房——岩棉夹心项目安装工程（含磨辊间屋面岩棉夹芯板、1C列岩棉夹芯板隔墙、磨辊间外墙岩棉夹心墙体安装）施工组织设计（方案）（部分），已经我单位上级技术部门审查批准，详细说明和图表见附件。请予审查和批准。总承包单位（公章）：施工单位（公章）：项目技术负责人（签字）：项目技术负责人（签字）：日期：日期：注：总承包单位审批意见附后。专业监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充并于月日前报来。专业监理工程师（签字）：日期：总监理工程师审查意见：1、同意2、不同意3、按以下主要内容修改补充：并于月日前报来。项目监理机构（公章）：总监理工程师（签字）：日期：本表由施工单位填写，一式四份，连同施工组织设计（方案）一并送项目监理机构审查。建设、监理、总承包、施工单位各留一份。攀钢集团工程技术有限公司施工组织（方案）设计1攀钢集团工程技术有限公司2013年9月25日施工组织（方案）设计会签单工程名称攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房——岩棉夹芯瓦安装工程编制单位攀钢集团工程技术有限公司西昌冷轧项目部编制人项目负责人审核人施工单位审核总包单位审核监理单位审核工程名称：攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房——岩棉夹芯瓦安装工程施工单位：攀钢集团工程技术有限公司西昌冷轧项目部项目经理：陈勇2业主审核意见攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房——岩棉夹心项目安装工程一、方案编制依据1、施工图为鞍钢设计院设计绘制：攀钢西昌冷轧项目轧机酸洗跨厂房、磨辊间跨厂房、原料跨厂房、轧后库跨厂房建筑施工图（图号：Z321.1-1建1）。2、《压型钢板、夹芯板屋面及墙体建筑构造》（01J925－1）。3、《工程建设施工企业质量管理规范》GB/T50430-2007。4、《建筑施工高处作业安全技术规范》JGJ80。5、《施工现场临时用电安全技术规范》JGJ46。6、《环境管理体系认证》ISO14001-2004。7、《职业健康安全管理体系认证》ISO18001-2001。8、《中华人民共和国环境保护法》2002。二、工程概述1、工程简述攀钢西昌钒钛资源综合利用项目地址位于四川省西昌市经久乡。其攀钢（西昌）冷轧项目轧机酸洗跨厂房、磨辊间跨厂房——彩钢瓦制安工程由攀钢工程技术有限公司机电工程分公司负责施工，磨辊间屋面板为50mm厚一次性成型岩棉夹心复合板，工程量约12448㎡；1C列隔墙为50厚一次性成型岩棉夹心复合板，工程量约7072㎡；磨辊间外墙即1D列、1D-1C山墙、1C-1D山墙为现场安装岩棉填充墙体，工程量约6714㎡。施工平面图如下图1.图1、施工平面布置图三、主要施工方案1、施工准备工作我方汇同施工人员对现场已勘查完毕，各项技术准备已就绪。2、施工进度计划3进场时间视现场钢结构安装情况为准，遇大风和雨天等不可抗因素造成中途工期延误、停工，则工期顺延。详见施工网络表附图。3、施工方法与技术措施1）、施工流程①磨辊间屋面夹芯板施工工艺：现场实测夹芯板长度（需分段计划）→材料计划→材料验收入库→材料报验→屋面夹芯板安装→防水处理（纵向搭接盖板安装）→验收交工。②1C列隔墙施工工艺：现场实测夹芯板长度（以吊车梁为界，分上下两段）→材料计划→材料验收入库→材料报验→隔墙板安装→验收交工。③1D列、1D-1C山墙、1C-1D山墙岩棉填充墙体施工工艺：图纸核量→内外板彩卷、填充岩棉、钢丝网材料计划→材料验收入库→材料报验→内墙板安装→填充岩棉、钢丝网安装→外墙板安装→转角包边→验收交工。2）、磨辊间屋面夹芯板施工①屋面夹芯板吊装（见下图2）图2.夹芯板吊装示意图②屋面夹芯板安装：先利用第一根柱子轴线中心为基线往山墙处等距离返点，定位第一张屋面瓦，然后将屋面板平铺在屋面檩条上，再利用自攻螺钉对屋面板进行固定，屋面板的横向连接处加盖板进行封口，纵向搭接方式参图集01J925-1，详见下图3。图3、屋面板搭接示...
