氧气站临时用电施工组织设计VIP免费

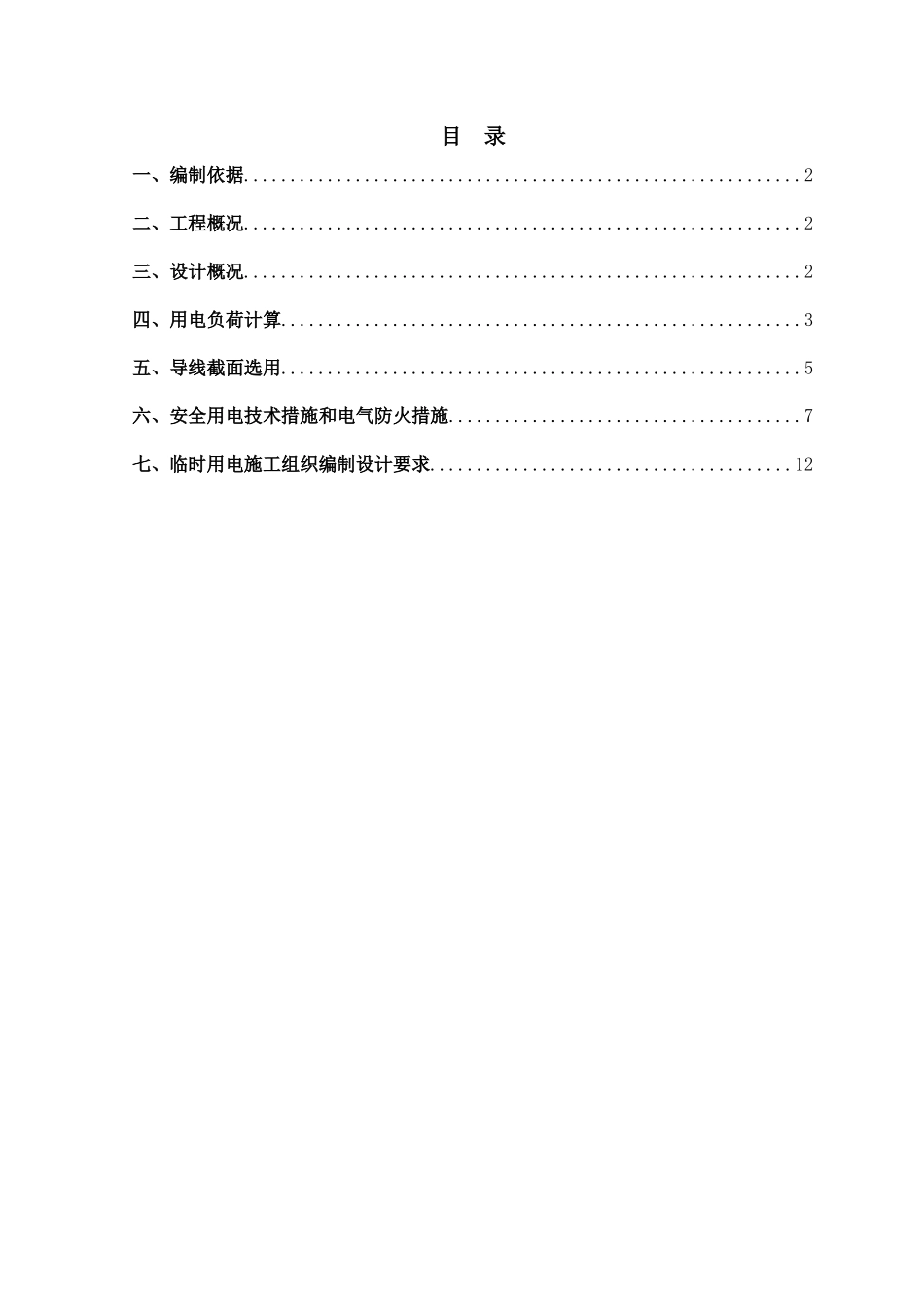

目录一、编制依据............................................................2二、工程概况............................................................2三、设计概况............................................................2四、用电负荷计算........................................................3五、导线截面选用........................................................5六、安全用电技术措施和电气防火措施......................................7七、临时用电施工组织编制设计要求.......................................12一、编制依据1、天津盈达气体有限公司35000Nm3/h等级空分装置工程现场平面布置情况；2、天津盈达气体有限公司35000Nm3/h等级空分装置工程建筑结构特点；3、JGJ46-2005《施工现场临时用电安全技术规范》；4、《天津市建筑施工安全文明工地》；5、有关建筑施工用电现场管理的安全技术规范和规定等。二、工程概况本工程位于天津市静海县大邱庄镇友发工业园，轧三友发钢铁有限公司扩建项目的西北部。该项目包括分馏塔基础，3000m3储槽基础，中空室及电控室楼，2000m3储槽基础，分子筛系统、空气预冷系统，氧压机、空压机基础、氮压机及隔音罩等基础，管理用房等。三、设计概况1）本工程所在地为新建工程，施工现场范围内无上、下水管道，无各种埋地电缆。施工现场南部由甲方提供一台变压器，施工现场设置一个配电房,电房内配总电柜，柜内设有控制设备、超过载保护、漏电保护及电压表和电流表等。本设计只进行变压器的负荷计算及配电柜以下设备线路、电器开关的选择。根据《施工现场临时用电安全技术规范》JGJ46-2005的规定，本工程供电系统均釆用TN-S系统(三相五线制)供电。2﹚现场四周设置10个二级箱。3﹚配电线路采用架空或埋地铺设。4）办公室与现场临电分开设置。四、用电负荷计算1、机械设备投入情况序号机械或设备名称型号规格数量国别产地制造年份额定功率(KW)生产能力用于施工部位1QTZ63塔吊QTZ631中国2009年55.5主体结构2提升架SCD100/100A1中国2009年11装饰3交流焊机BX3-500-23中国2010年38.6结构4灰砂搅拌机UJ3251中国2009年3结构5弯钢机WJ402中国2009年3结构6校直机1中国2009年2.5结构7断钢机GT3/92中国2009年7.5结构8振动器5中国2009年2.2结构9圆盘锯MJ1041中国2009年3结构10电动离心清水泵DN10020中国2010年4抽水11蛙式打夯机3中国2010年2.2土方工程12切割机2中国2010年2.2结构13电动套丝机TQ～10020.3钢管套丝14手枪电钻63电气安装15碘钨灯101夜间施工2、现场总用电量计算总用电量可按以下公式计算：式中P——供电设备总需要容量（kVA）；P1——电动机额定功率（kW）；P2——电焊机额定容量（kVA）；P3——室内照明容量（kW）；P4——室外照明容量（kW）；cosφ——电动机的平均功率因数（在施工现场最高为0.75~0.78，一般为0.65~0.75）；K1、K2、K3、K4——需要系数。计算现场总的电动机额定功率：P1=55.5×1+11×1+3×1+3×2+2.5+7.5+2.2×5+3×1+4×20+2.2×3+0.3×2+3×6=204.7KWP2=38.6×3=115.8KWP3=0KWP4=1×10=10KW选用需要系数K1=0.5、K2=0.4、K3=0.8、K4=1。电机平均功率因数COSΦ=0.75。P=1.05×（K1∑P1/COSΦ+K2∑P2+K3∑P3+K4∑P4）=1.05×（0.5×204.7/0.75+0.4×115.8+1×10）=202.43KW3、办公室用电量计算序号用电器名称型号规格数量额定功率(KW)1空调格力空调101.2KW2日光灯1040W3饮水机10330W4复印机11.08KW总用电量可按以下公式计算：式中P——供电设备总需要容量（kVA）；P1——电动机额定功率（kW）；P2——电焊机额定容量（kVA）；P3——室内照明及其它容量（kW）；P4——室外照明容量（kW）；cosφ——电动机的平均功率因数（在施工现场最高为0.75~0.78，一般为0.65~0.75）；K1、K2、K3、K4——需要系数。计算现场总的电动机额定功率：P1=1.2×10=12KWP2=0P3=40W×10+330W×10+1.08KW×1=4.78KWP4=0选用需要系数K1=0.5、K2=0.4、K3=0.8、K4=1。电机平均功率因数COSΦ=0.75。P=1.05×（K1∑P1/COSΦ+K2∑P2+K3∑P3+K4∑P4）=1.05×（0.5×12/0.75+0.4×0+0.8×4.78+0）=12.42KW五、导线截面...
