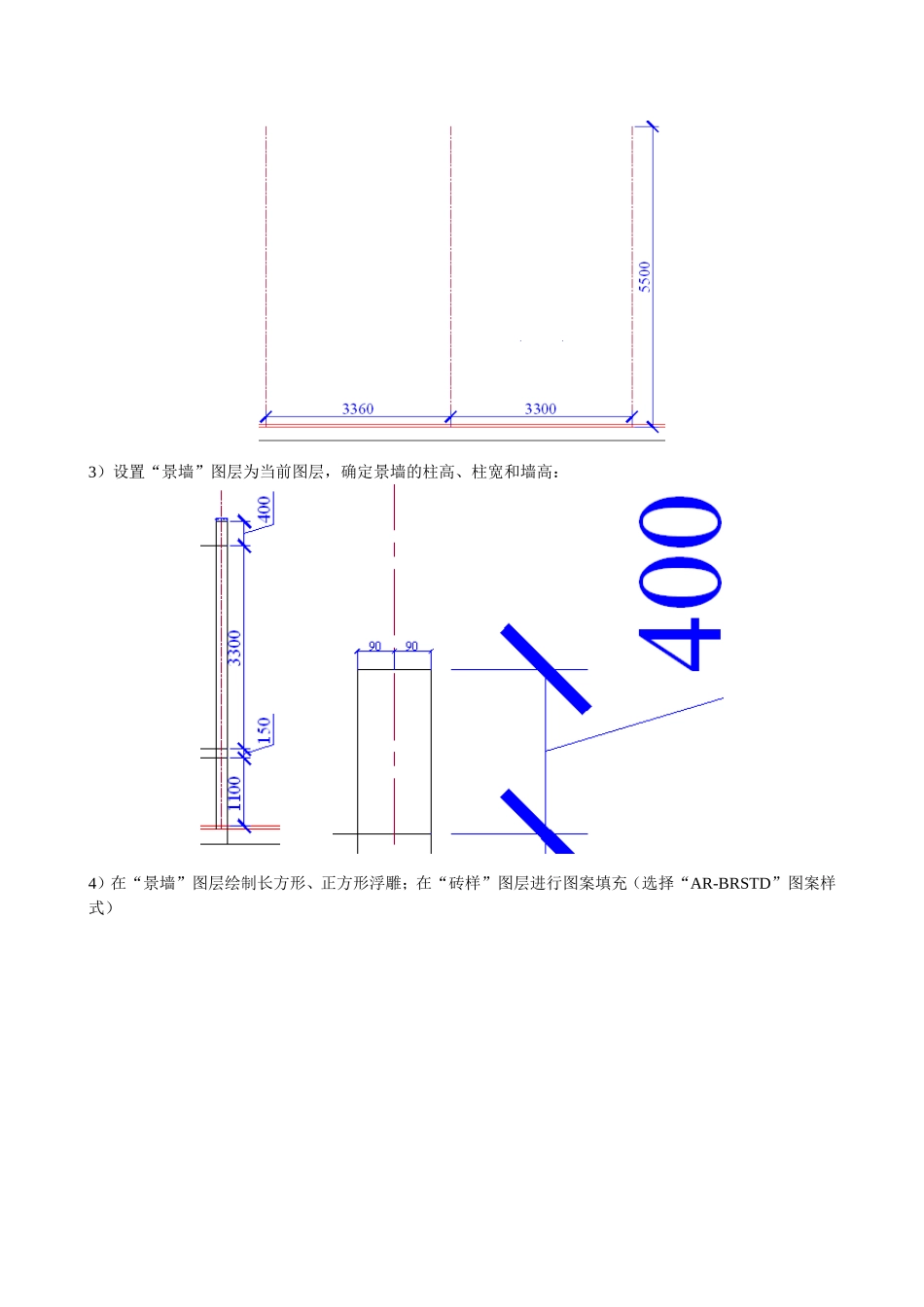

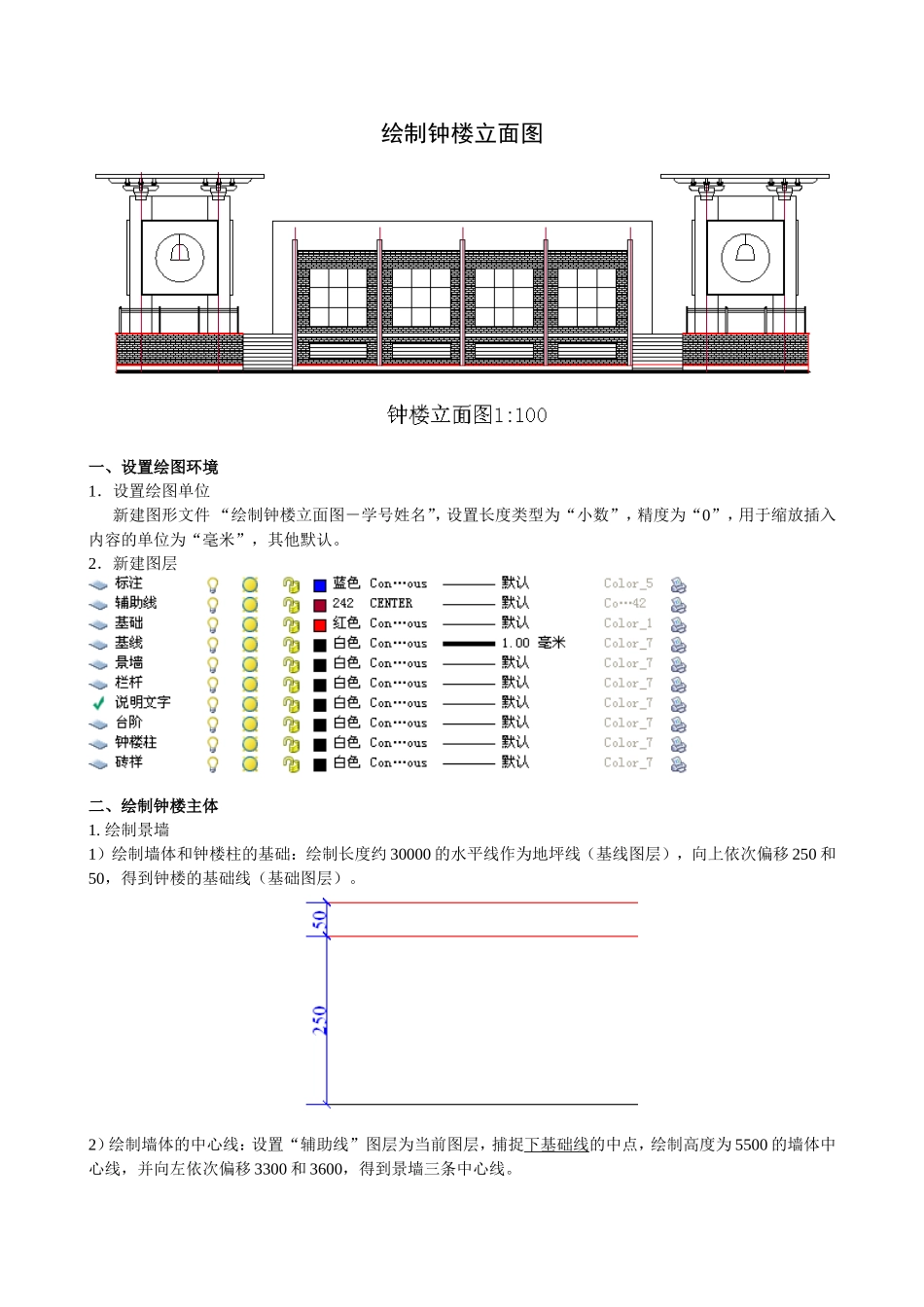

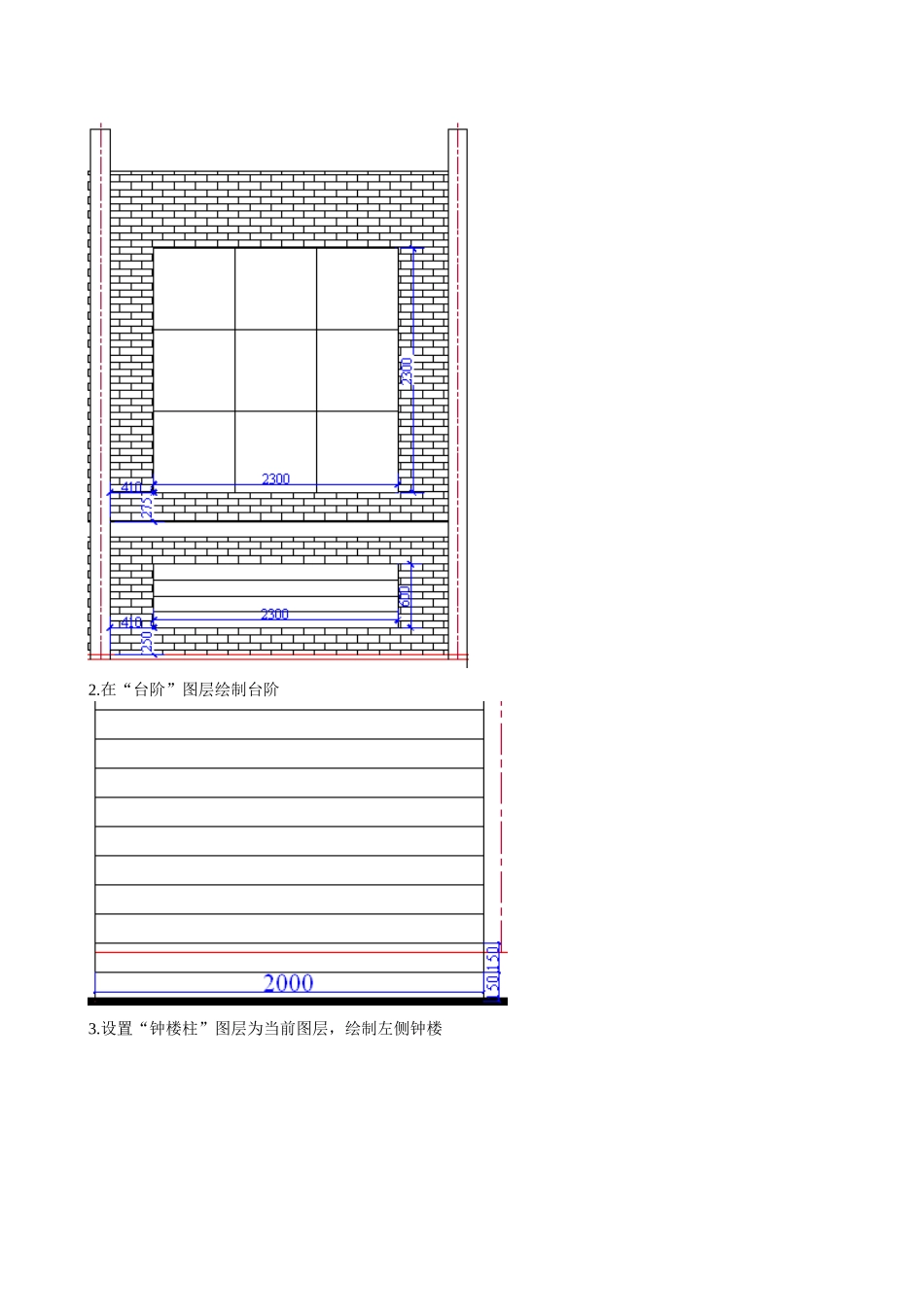

绘制钟楼立面图一、设置绘图环境1．设置绘图单位新建图形文件“绘制钟楼立面图－学号姓名”，设置长度类型为“小数”，精度为“0”，用于缩放插入内容的单位为“毫米”，其他默认。2．新建图层二、绘制钟楼主体1.绘制景墙1）绘制墙体和钟楼柱的基础：绘制长度约30000的水平线作为地坪线（基线图层），向上依次偏移250和50，得到钟楼的基础线（基础图层）。2）绘制墙体的中心线：设置“辅助线”图层为当前图层，捕捉下基础线的中点，绘制高度为5500的墙体中心线，并向左依次偏移3300和3600，得到景墙三条中心线。3）设置“景墙”图层为当前图层，确定景墙的柱高、柱宽和墙高：4）在“景墙”图层绘制长方形、正方形浮雕；在“砖样”图层进行图案填充（选择“AR-BRSTD”图案样式）2.在“台阶”图层绘制台阶3.设置“钟楼柱”图层为当前图层，绘制左侧钟楼4.用插入块的方式安装斗拱（已定义外部块文件“斗拱”），插入时注意中心线对齐5.绘制檐板和檐枋6.绘制钟座半径为950的大圆圆心为内矩形框（3000*2900）的对角线交点。7.设置“栏杆”图层为当前图层，绘制栏杆，并添加到合适位置（两个栏杆中线与钟楼柱中心线对齐）8.钟楼的图案填充：设置“砖样”图层为当前图层，选择“AR-BRSTD”图案样式进行图案填充9.以景墙右侧中心线为镜像线，将左侧钟楼和台阶完整地镜像复制到右侧10.绘制背景墙三、标注设置“标注”图层为当前，建立新标注样式，设置如下图，并对重要尺寸进行标注。四、添加文字设置“说明文字”图层为当前，新建文字样式，选择字体为宋体，文字高度为600，在图形正下方添加“钟楼立面图1:100”文字。五、添加图框，写明各项信息图框可在实训一的基础上补充完整（文字宋体，高度为5，对齐方式为居中对齐），并定义成外部属性块（其中空白项用定义属性方式输入，最大格内为图名），插入到“钟楼立面图”时放大100倍。六、文件上交文件最终保存为AutoCAD2004图形文件格式，其它版本CAD操作如下图，并于10月29日前发送至hanjj676@126.com
