南山矿岩石转载站加固工程实施性施组VIP专享VIP免费

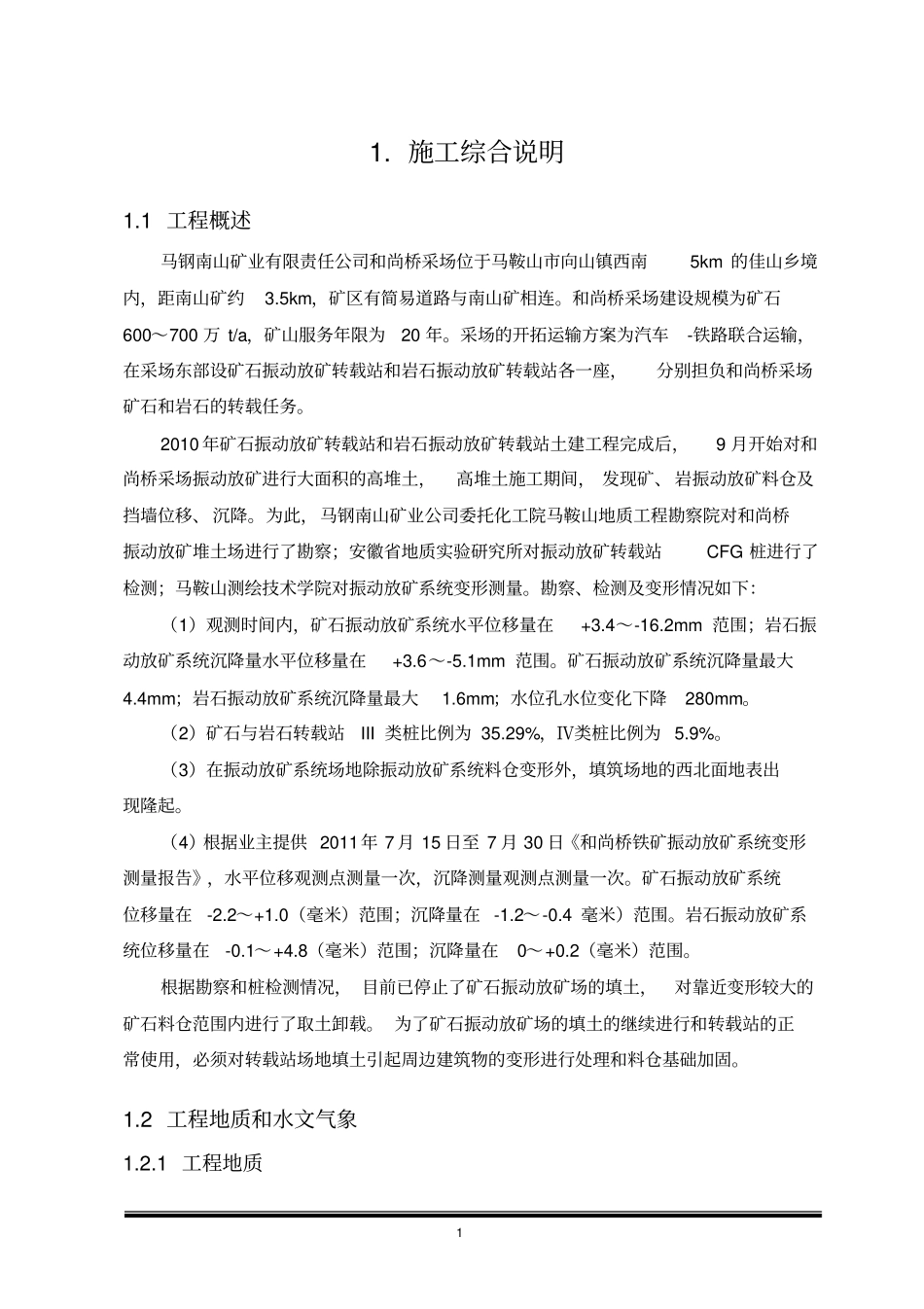

11.施工综合说明1.1工程概述马钢南山矿业有限责任公司和尚桥采场位于马鞍山市向山镇西南5km的佳山乡境内，距南山矿约3.5km，矿区有简易道路与南山矿相连。和尚桥采场建设规模为矿石600～700万t/a，矿山服务年限为20年。采场的开拓运输方案为汽车-铁路联合运输，在采场东部设矿石振动放矿转载站和岩石振动放矿转载站各一座，分别担负和尚桥采场矿石和岩石的转载任务。2010年矿石振动放矿转载站和岩石振动放矿转载站土建工程完成后，9月开始对和尚桥采场振动放矿进行大面积的高堆土，高堆土施工期间，发现矿、岩振动放矿料仓及挡墙位移、沉降。为此，马钢南山矿业公司委托化工院马鞍山地质工程勘察院对和尚桥振动放矿堆土场进行了勘察；安徽省地质实验研究所对振动放矿转载站CFG桩进行了检测；马鞍山测绘技术学院对振动放矿系统变形测量。勘察、检测及变形情况如下：（1）观测时间内，矿石振动放矿系统水平位移量在+3.4～-16.2mm范围；岩石振动放矿系统沉降量水平位移量在+3.6～-5.1mm范围。矿石振动放矿系统沉降量最大4.4mm；岩石振动放矿系统沉降量最大1.6mm；水位孔水位变化下降280mm。（2）矿石与岩石转载站III类桩比例为35.29%，Ⅳ类桩比例为5.9%。（3）在振动放矿系统场地除振动放矿系统料仓变形外，填筑场地的西北面地表出现隆起。（4）根据业主提供2011年7月15日至7月30日《和尚桥铁矿振动放矿系统变形测量报告》，水平位移观测点测量一次，沉降测量观测点测量一次。矿石振动放矿系统位移量在-2.2～+1.0（毫米）范围；沉降量在-1.2～-0.4毫米）范围。岩石振动放矿系统位移量在-0.1～+4.8（毫米）范围；沉降量在0～+0.2（毫米）范围。根据勘察和桩检测情况，目前已停止了矿石振动放矿场的填土，对靠近变形较大的矿石料仓范围内进行了取土卸载。为了矿石振动放矿场的填土的继续进行和转载站的正常使用，必须对转载站场地填土引起周边建筑物的变形进行处理和料仓基础加固。1.2工程地质和水文气象1.2.1工程地质21.2.2.1地形地貌拟建场地位于和尚桥采场，经过部分堆土后地形起伏较大，地面标高变化在11.00～24.30m之间。地貌单元属山麓斜坡至冲洪积阶地过渡区。1.2.2.2地层根据勘探揭露的地层情况，拟建场地地层自上而下分别为：第①层：素填土，灰黄色，主要为粉质粘土，局部夹有植物根茎，呈松散状态。厚度0.3～13.30m，层底标高7.70～12.20m，埋深0.3～13.30m。第②层：粉质粘土，灰黄色、灰色，呈可塑状，含少量铁锰质锈斑，稍有光泽，无摇震反应，干强度中等，韧性中等，整个场地局部缺失。厚度0.5～13.2m，层底标高-1.0～11.20m，埋深1.8～19.60m。第③层：粉质粘土，灰黄、灰黑色，呈流～软塑状，局部夹有薄层粉土，底部含棱角状碎石，稍有光泽，无摇震反应，干强度、韧性低，整个场地局部地段缺失。厚度2.70～20.30m，层底标高-11.20～8m，埋深7.60～34.20m.第④层：粉质粘土，灰黄色、灰色，呈可塑状，局部夹有硬塑状粉质粘土，含少量铁锰质锈斑和结核，稍有光泽，无摇震反应，干强度中等，韧性中等，整个场地局部地段分布。厚度0.80～7.40m，层底标高-5.80～1.70m，埋深12.20～25.60m。第⑤层：全风化闪长岩，呈黄色，岩石分化强烈，岩芯呈粘土化，夹有碎块，主要为残积土，该层岩石属极软岩，结构基本～全部破坏，有残余结构强度，干钻可钻进。未揭穿。1.2.2场地内岩土参数表1.2.1土层物理性质指标层号土层名称含水率w（%）重度r（KN/m3）空隙比e0液限WL（%）塑限Wp塑性指数Ip液性指数IL②粉质粘土26.919.50.73733.421.611.90.45③粉质粘土35.418.50.94535.421.713.71.0④粉质粘土27.019.40.74433.621.512.10.453表1.2.2抗剪强度指标岩层抗剪强度内摩擦角（o）第②层可塑状粉质粘土26.616.9第③层流～软塑状粉质粘土10.99.6第④层可塑状粉质粘土26.416.9表1.2.3标准贯入试验锤击数N层号岩土名称锤击数N实测值锤击数N修正值②粉质粘土7.97.5③粉质粘土4.84.1④粉质粘土139.1⑤全风化闪长岩23.422表1.2.4各岩土层承载力特征值fak和压缩模量Es1-2层号土层名称承载力特征值fak(kPa)压缩模量100～200kPaEs(Mpa)②粉质粘土1206.4③粉质粘土904.6④粉质粘土1406.6⑤全风化闪长...
