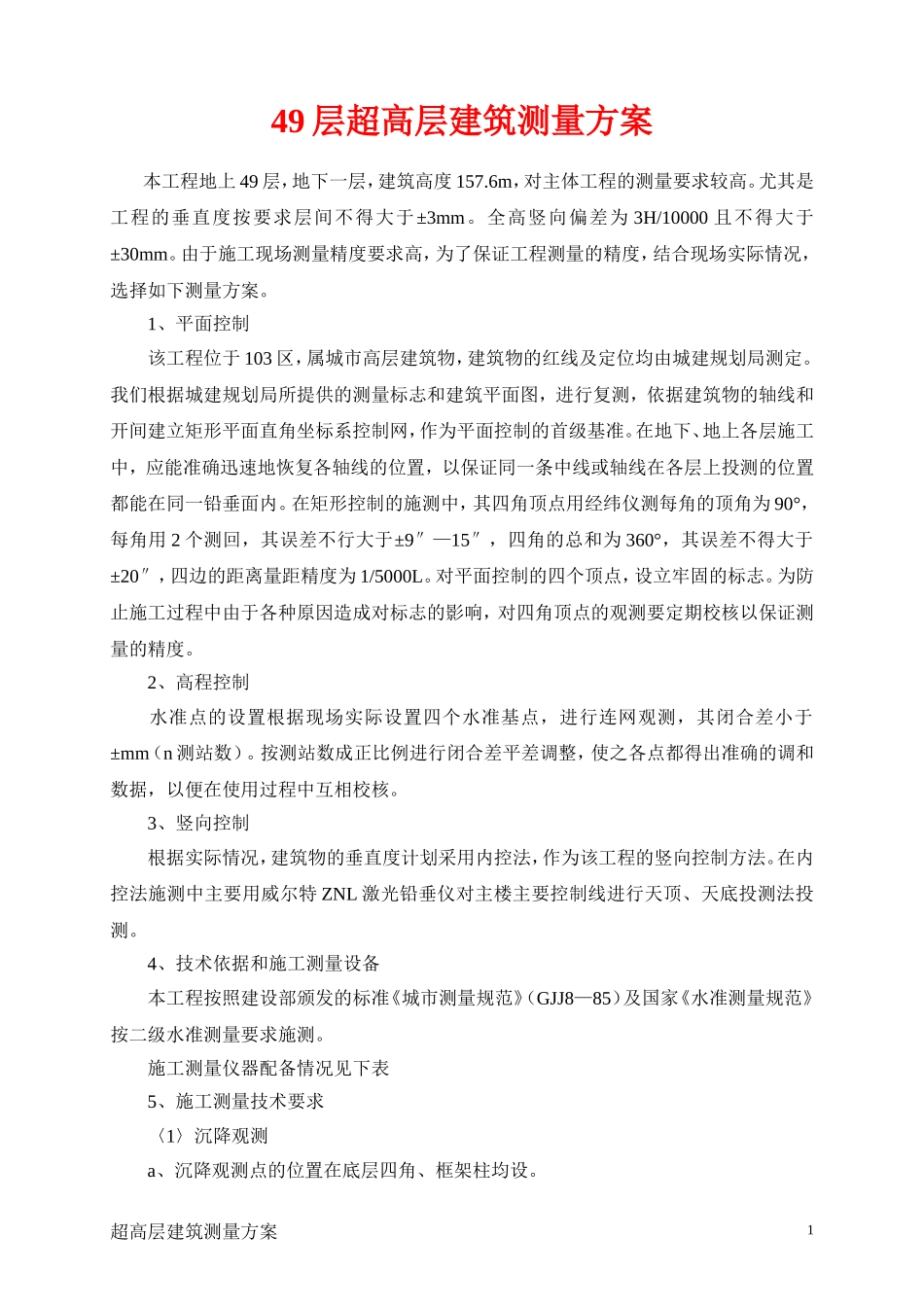

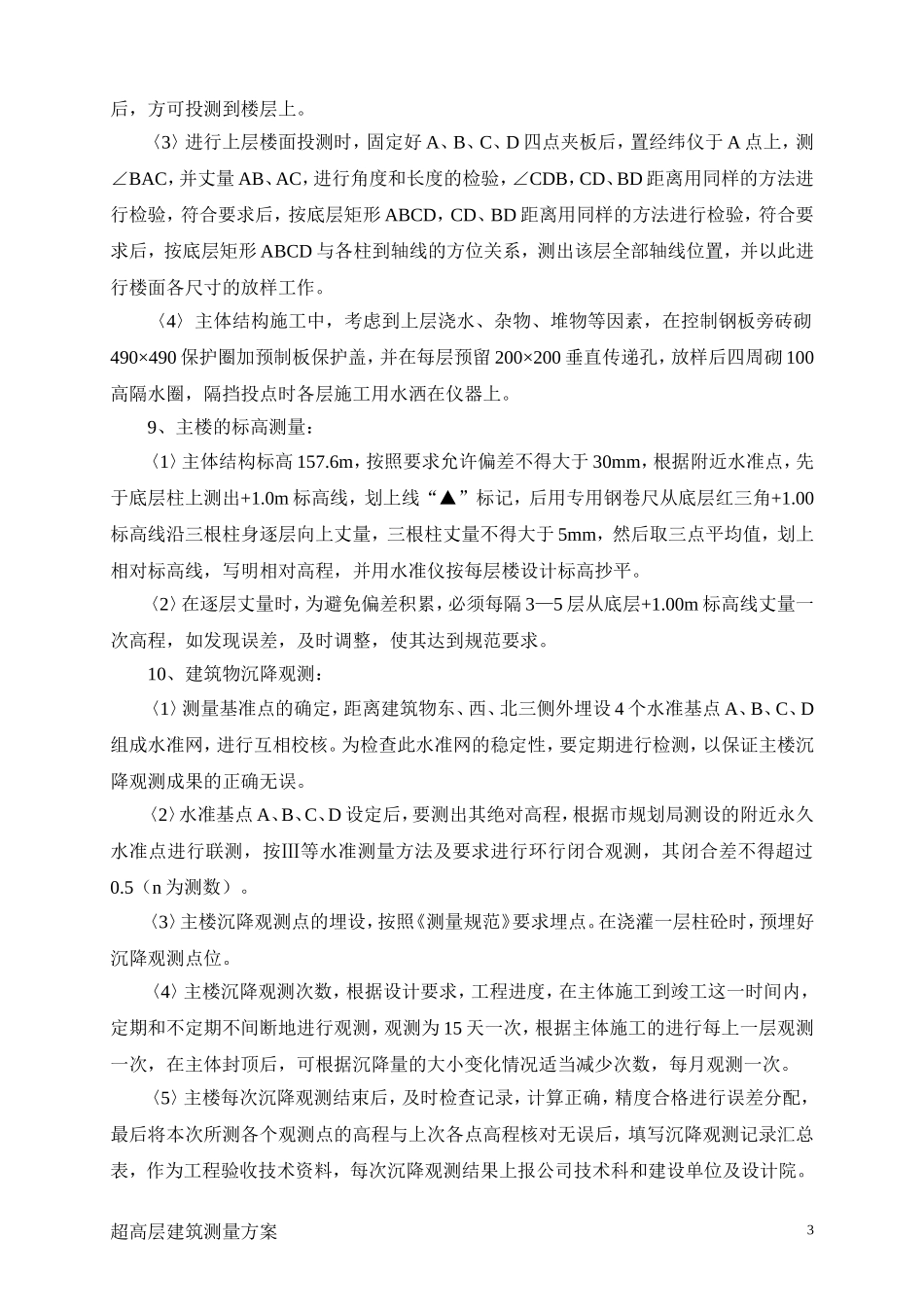

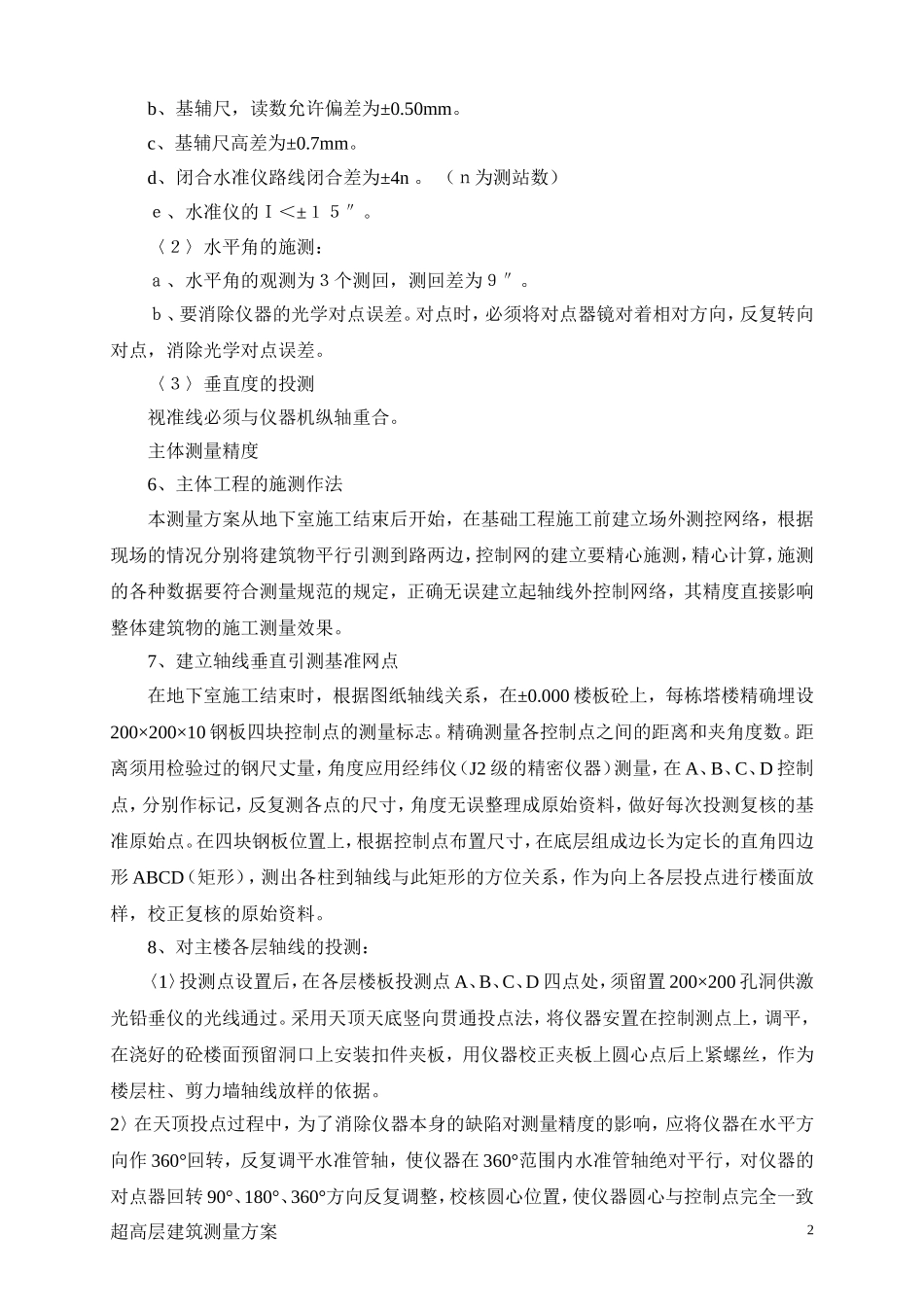

49层超高层建筑测量方案本工程地上49层，地下一层，建筑高度157.6m，对主体工程的测量要求较高。尤其是工程的垂直度按要求层间不得大于±3mm。全高竖向偏差为3H/10000且不得大于±30mm。由于施工现场测量精度要求高，为了保证工程测量的精度，结合现场实际情况，选择如下测量方案。1、平面控制该工程位于103区，属城市高层建筑物，建筑物的红线及定位均由城建规划局测定。我们根据城建规划局所提供的测量标志和建筑平面图，进行复测，依据建筑物的轴线和开间建立矩形平面直角坐标系控制网，作为平面控制的首级基准。在地下、地上各层施工中，应能准确迅速地恢复各轴线的位置，以保证同一条中线或轴线在各层上投测的位置都能在同一铅垂面内。在矩形控制的施测中，其四角顶点用经纬仪测每角的顶角为90°，每角用2个测回，其误差不行大于±9″—15″，四角的总和为360°，其误差不得大于±20″，四边的距离量距精度为1/5000L。对平面控制的四个顶点，设立牢固的标志。为防止施工过程中由于各种原因造成对标志的影响，对四角顶点的观测要定期校核以保证测量的精度。2、高程控制水准点的设置根据现场实际设置四个水准基点，进行连网观测，其闭合差小于±mm（n测站数）。按测站数成正比例进行闭合差平差调整，使之各点都得出准确的调和数据，以便在使用过程中互相校核。3、竖向控制根据实际情况，建筑物的垂直度计划采用内控法，作为该工程的竖向控制方法。在内控法施测中主要用威尔特ZNL激光铅垂仪对主楼主要控制线进行天顶、天底投测法投测。4、技术依据和施工测量设备本工程按照建设部颁发的标准《城市测量规范》（GJJ8—85）及国家《水准测量规范》按二级水准测量要求施测。施工测量仪器配备情况见下表5、施工测量技术要求〈1〉沉降观测a、沉降观测点的位置在底层四角、框架柱均设。超高层建筑测量方案1b、基辅尺，读数允许偏差为±0.50mm。c、基辅尺高差为±0.7mm。d、闭合水准仪路线闭合差为±4n。（ｎ为测站数）ｅ、水准仪的Ｉ＜±１５″。〈２〉水平角的施测：ａ、水平角的观测为３个测回，测回差为９″。ｂ、要消除仪器的光学对点误差。对点时，必须将对点器镜对着相对方向，反复转向对点，消除光学对点误差。〈３〉垂直度的投测视准线必须与仪器机纵轴重合。主体测量精度6、主体工程的施测作法本测量方案从地下室施工结束后开始，在基础工程施工前建立场外测控网络，根据现场的情况分别将建筑物平行引测到路两边，控制网的建立要精心施测，精心计算，施测的各种数据要符合测量规范的规定，正确无误建立起轴线外控制网络，其精度直接影响整体建筑物的施工测量效果。7、建立轴线垂直引测基准网点在地下室施工结束时，根据图纸轴线关系，在±0.000楼板砼上，每栋塔楼精确埋设200×200×10钢板四块控制点的测量标志。精确测量各控制点之间的距离和夹角度数。距离须用检验过的钢尺丈量，角度应用经纬仪（J2级的精密仪器）测量，在A、B、C、D控制点，分别作标记，反复测各点的尺寸，角度无误整理成原始资料，做好每次投测复核的基准原始点。在四块钢板位置上，根据控制点布置尺寸，在底层组成边长为定长的直角四边形ABCD（矩形），测出各柱到轴线与此矩形的方位关系，作为向上各层投点进行楼面放样，校正复核的原始资料。8、对主楼各层轴线的投测：〈1〉投测点设置后，在各层楼板投测点A、B、C、D四点处，须留置200×200孔洞供激光铅垂仪的光线通过。采用天顶天底竖向贯通投点法，将仪器安置在控制测点上，调平，在浇好的砼楼面预留洞口上安装扣件夹板，用仪器校正夹板上圆心点后上紧螺丝，作为楼层柱、剪力墙轴线放样的依据。2〉在天顶投点过程中，为了消除仪器本身的缺陷对测量精度的影响，应将仪器在水平方向作360°回转，反复调平水准管轴，使仪器在360°范围内水准管轴绝对平行，对仪器的对点器回转90°、180°、360°方向反复调整，校核圆心位置，使仪器圆心与控制点完全一致超高层建筑测量方案2后，方可投测到楼层上。〈3〉进行上层楼面投测时，固定好A、B、C、D四点夹板后，置经纬仪于A点上，测∠BAC，并丈量AB、AC，进行角度和长度的检验，∠CDB，CD、BD距离用同样的方法进...
