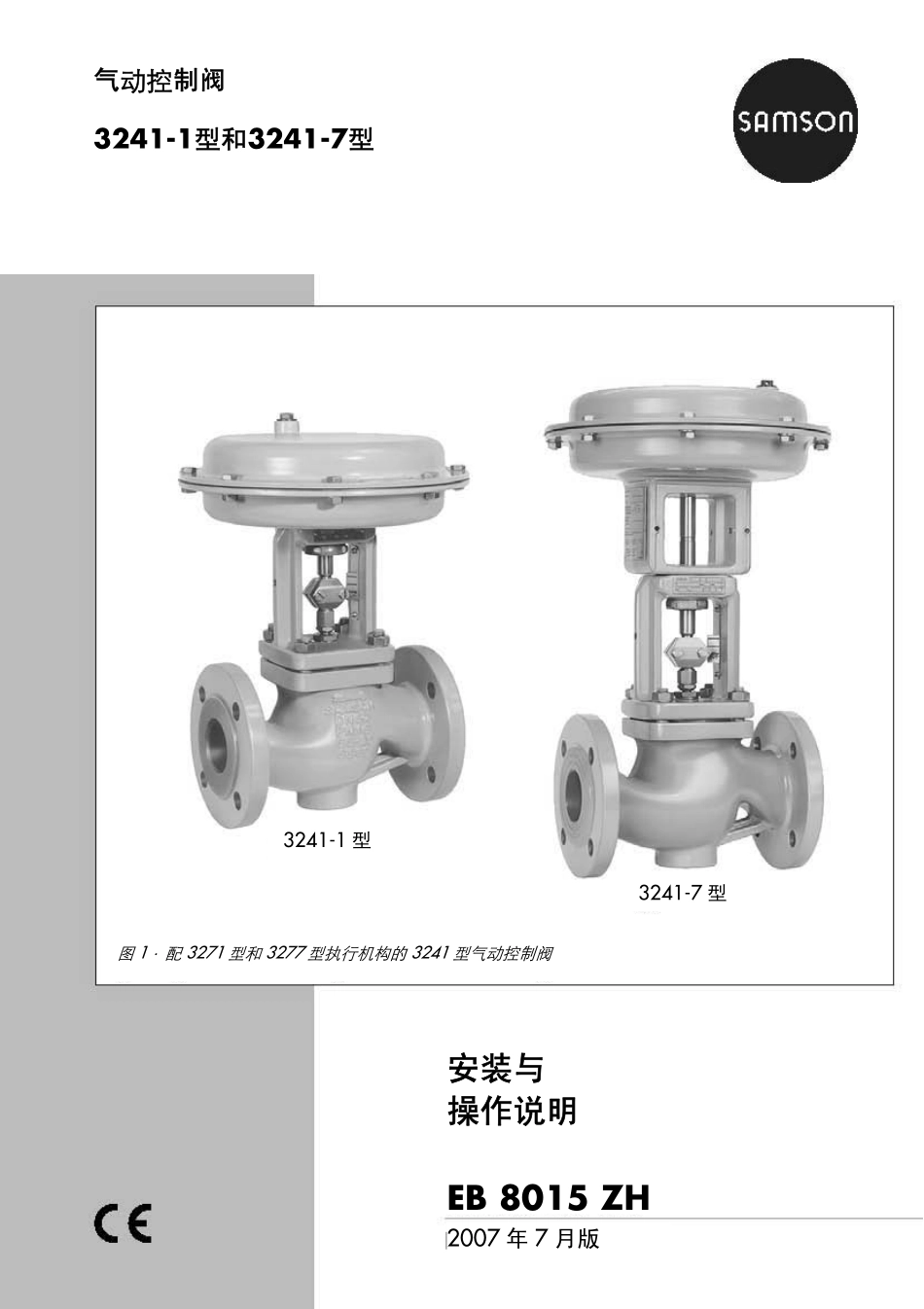

气动控制阀3241-1型和3241-7型安装与操作说明EB8015ZH图1·配3271型和3277型执行机构的3241型气动控制阀3241-1型3241-7型2007年7月版目录目录页1结构和工作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥42装配阀门和执行机构‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥42.1装配和调整‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥42.2“执行机构推杆伸出”类型执行机构的预紧弹簧‥‥‥72.3阀门和不同行程范围的执行机构‥‥‥‥‥‥‥‥‥‥83安装‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥93.1安装位置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥93.2信号压力管线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥93.3过滤器、旁路‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥93.4测试连接‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥94操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥95维修-更换部件‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥105.1标准型阀门‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥115.1.1填料函填料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥115.1.2阀座和/或阀芯‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥125.2带延长段或金属波纹管密封的阀门‥‥‥‥‥‥‥‥‥135.2.1填料函填料‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥135.2.2阀芯‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥135.2.3阀座‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥155.2.4金属波纹管‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥155.2.5重新组装‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥165.3更换平衡阀芯衬圈或密封‥‥‥‥‥‥‥‥‥‥‥‥‥166材料识别标志‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥187铭牌说明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥198用户咨询‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥19此《安装与操作说明》也可配合T8046-1ZH数据表，适用于3246型单座阀（Class150和300）。注意!控制阀自身无电，没有电点火源，阀体没有与一个绝缘层相连，依照在操作失误中突发事件的危险评估，符合EN13463-1:2001中5.2段内容，因此不在欧洲指令94/9/EC范围之内。有关接地连接，请按EN60079-14:1977(VDE0165第一部分)6.3节中的规定要求2EB8015ZH安全指导安全指导设备的安装、启动和维修必须由经过培训和有资质的人员进行，遵守公认的行业规范，确保使用者或第三者不易受到任何伤害。必须遵照安装和操作说明中的所有安全说明和警告,特别是有关于安装、启动和维修的。控制阀遵守欧洲压力设备指令97/23/EC的要求。带CE标志阀门有一个符合实用合格评估程序的认证证书，在网站http://www.samson.de可浏览以及下载。为正确操作，要确认控制阀只使用在工作压力和温度没有超出订货时提供的阀门计算选用的操作值。制造商不承担任何由外力或任何其它外部影响导致的损害责任。任何因工艺介质、操作压力或控制阀可动部件所引起的伤害均可采取正确的措施手段加以防止。正确的运输和合理的存贮总是必要的。警告!对于阀门的安装和维修,要确定使相关管道段减压，排放光工艺流体。如果需要，在对阀门开始任何工作前，让控制阀冷却或加温达到环境温度。在检修阀门前,确定断开控制信号或关断仪表空气供给，防止可动部件造成的所有危险。当预压紧执行机构弹簧时，要格外小心。这种类型的执行机构做了相应标记，也可通过执行机构下盖上的三个长螺栓来辨认。在执行检修阀门工作之前,您应先松开预紧弹簧。EB8015ZH3结构和工作原理1结构和工作原理3241-1型或3241-7型气动控制阀由3241型直通单座阀和一个3271或3277型气动执行机构组成。气动控制阀基于模块化设计，可以互换执行机构，并可在标准型的阀门上，附加延伸段或金属波纹管密封。对于微流量阀类型，在阀体中安装微型阀内件替代一般的阀座与阀芯。工艺介质按箭头所指方向流经控制阀。通过改变作用在气动执行机构膜片上的信号压力来调整阀芯（3）的位置。阀芯（3）与阀座（2）的相对位置决定流体的流通量。与阀芯（3）一体的阀杆通过连接器（7）和执行机构推杆（8.1）相连接，阀杆由弹簧压紧的填料（4.2）来密封。故障-安全位置根据气动执行机构上弹簧的安装方式，气动控制阀可有两种不同的故障-安全...
