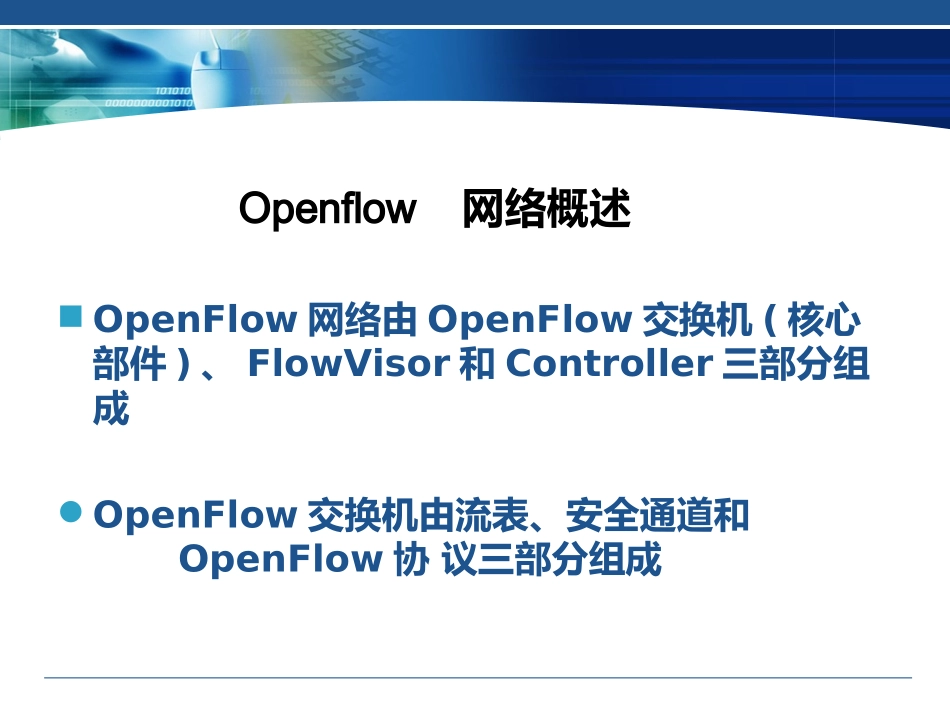

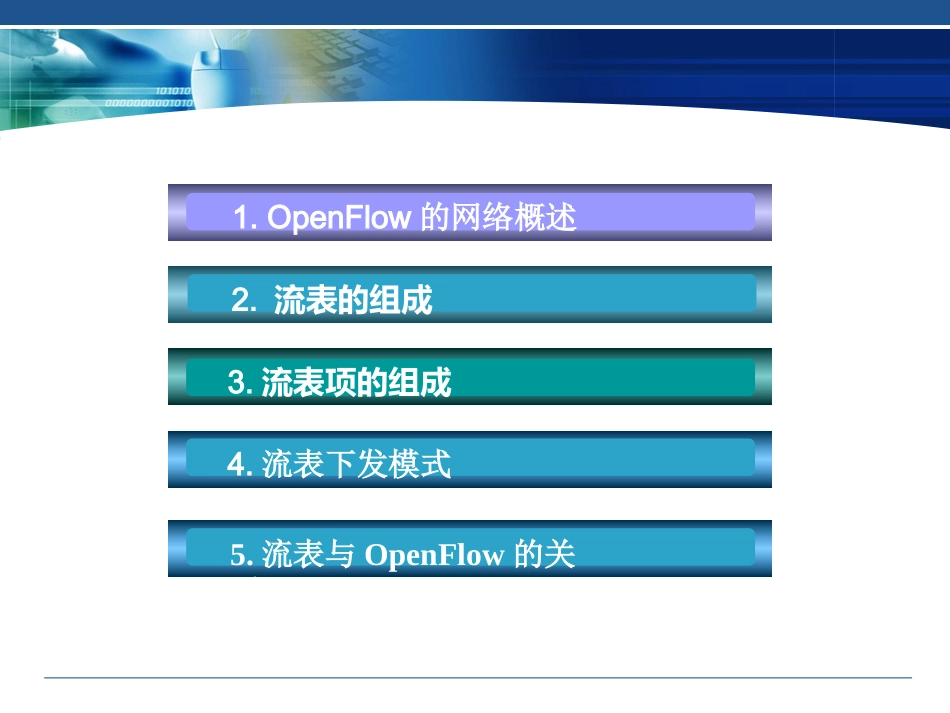

LOGOOpenFlow流表B12041015杨金霖2.流表的组成1.OpenFlow的网络概述3.流表项的组成4.流表下发模式5.流表与OpenFlow的关系OpenFlow网络由OpenFlow交换机(核心部件)、FlowVisor和Controller三部分组成OpenFlow交换机由流表、安全通道和OpenFlow协议三部分组成Openflow网络概述Openflow交换机的底层架构流表详解流表由很多个流表项组成，每个流表项就是一个转发规则。进入交换机的数据包通过查询流表来获得转发的目的端口。流表项的组成流表项由头域、计数器和操作组成；其中头域是个十元组，是流表项的标识；计数器用来计数流表项的统计数据；操作标明了与该流表项匹配的数据包应该执行的操作。流表下发模式主动模式下，Controller将自己收集的流表信息主动下发给网络设备，随后网络设备可以直接根据流表进行转发；被动模式是指网络设备收到一个报文没有匹配的FlowTable记录时，将该报文转发给Controller，由后者进行决策该如何转发，并下发相应的流表。被动模式的好处是网络设备无需维护全部的流表，只有当实际的流量产生时才向Controller获取流表记录并存储，当老化定时器超时后可以删除相应的流表，故可以大大节省TCAM空间。OpenFlow的flowtable中每一个entry支持3个部分：规则，操作跟状态。1.规则用来定义flow；2.操作就是转发、丢弃等行为；3.状态部分则是主要用来做流量的统计数据。流表与OpenFlow的关系OpenFlow提出了一个通用的flowtable设计，能够满足大家不同的需求，同时这个flowtable支持远程的访问和控制，从而达到控制流量的目的。ThankThankYou!You!
