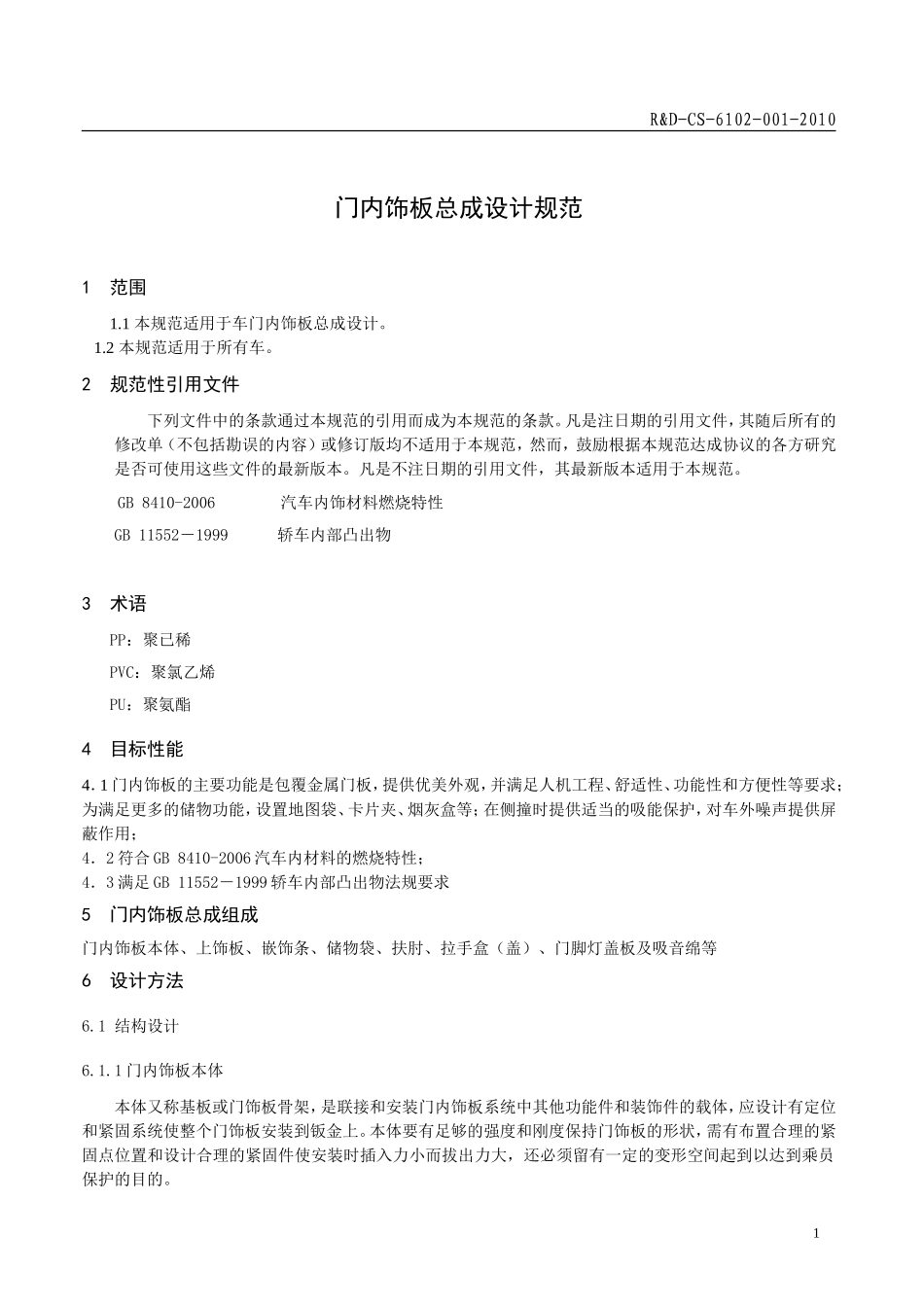

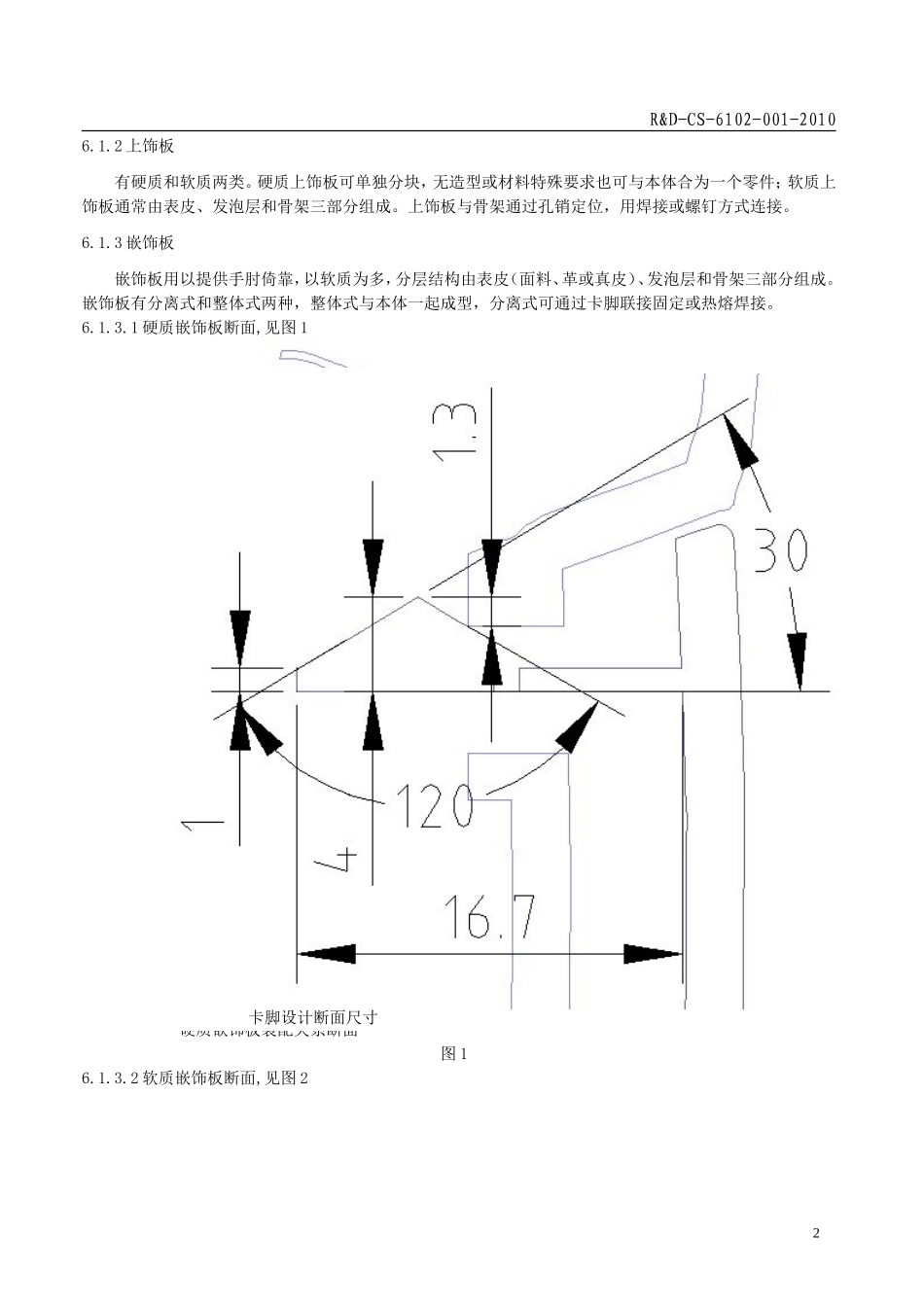

门内饰板总成设计规范R&D-CS-6102-001-2010门内饰板总成设计规范1范围1.1本规范适用于车门内饰板总成设计。1.2本规范适用于所有车。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本规范。GB8410-2006汽车内饰材料燃烧特性GB11552-1999轿车内部凸出物3术语PP:聚已稀PVC:聚氯乙烯PU:聚氨酯4目标性能4.1门内饰板的主要功能是包覆金属门板,提供优美外观,并满足人机工程、舒适性、功能性和方便性等要求;为满足更多的储物功能,设置地图袋、卡片夹、烟灰盒等;在侧撞时提供适当的吸能保护,对车外噪声提供屏蔽作用;4.2符合GB8410-2006汽车内材料的燃烧特性;4.3满足GB11552-1999轿车内部凸出物法规要求5门内饰板总成组成门内饰板本体、上饰板、嵌饰条、储物袋、扶肘、拉手盒(盖)、门脚灯盖板及吸音绵等6设计方法6.1结构设计6.1.1门内饰板本体本体又称基板或门饰板骨架,是联接和安装门内饰板系统中其他功能件和装饰件的载体,应设计有定位和紧固系统使整个门饰板安装到钣金上。本体要有足够的强度和刚度保持门饰板的形状,需有布置合理的紧固点位置和设计合理的紧固件使安装时插入力小而拔出力大,还必须留有一定的变形空间起到以达到乘员保护的目的。1R&D-CS-6102-001-20106.1.2上饰板有硬质和软质两类。硬质上饰板可单独分块,无造型或材料特殊要求也可与本体合为一个零件;软质上饰板通常由表皮、发泡层和骨架三部分组成。上饰板与骨架通过孔销定位,用焊接或螺钉方式连接。6.1.3嵌饰板嵌饰板用以提供手肘倚靠,以软质为多,分层结构由表皮(面料、革或真皮)、发泡层和骨架三部分组成。嵌饰板有分离式和整体式两种,整体式与本体一起成型,分离式可通过卡脚联接固定或热熔焊接。6.1.3.1硬质嵌饰板断面,见图1硬质嵌饰板装配关系断面图16.1.3.2软质嵌饰板断面,见图22嵌饰板门内饰板本体卡接固定卡脚设计断面尺寸R&D-CS-6102-001-2010背装式嵌饰板装配断面前装式嵌饰板装配断面图2材料:表皮:推荐PVC发泡:PU嵌饰板基本:PP6.1.4储物袋门内饰板下部储物空间通常称为储物袋。典型的储物袋一般由从背面装配上去的一块装饰板和门内本体共同构成,装饰板与门基板的典型连接方式为热铆焊。门内饰板本体热焊柱分布距离70-100mm,结构及型面难以保证的区域取小值,相反,平坦的区域取大值。见图33R&D-CS-6102-001-2010图36.1.5扶手4本体储物袋热铆焊接柱焊接柱断面尺寸储物袋装配关系断面R&D-CS-6102-001-2010分为整体式和分离式两种。整体式一般与本体或嵌饰板一起成型,结构简单、造价便宜;分离式扶手是在整体式不能满足功能或造型要求的情况下设计的。分离式由扶手骨架、发泡层、包覆材料等部分构成。见图4门内饰板扶手段面图46.1.6门内饰拉手根据门内饰板造型需求,门内饰板拉手可设计为与门内饰本体成一整体式,也可但单独做成盒盖型式,但拉手处应用螺钉与车身门内钣联接,盒盖通过卡接固定.见图55门内饰板本体门内饰板扶手R&D-CS-6102-001-20106R&D-CS-6102-001-2010整体式设计有拉手盒图56.1.7门脚灯盖板为方便乘客上下车方便,设计有门脚灯及门灯脚盖板门脚灯盖板材料:PC装配断面如下:见图67R&D-CS-6102-001-20108门脚灯盖板R&D-CS-6102-001-2010门脚灯盖板装配关系断面卡脚尺寸断面图66.2定位和紧固6.2.1定位设计门饰板的最上端为上下定位(一般扣在车门内板的止口上),前段端的一个定位销或者卡扣作为前后定位,以保证和仪表板的匹配关系,以周围一圈的卡扣的止位面作为左右定位;见图79R&D-CS-6102-001-2010图76.2.2紧固设计饰板的紧固点一般均匀分布在内饰板的前后及下部边界附近。为了保证卡扣不被脱开,卡扣之间的间隙不宜太大,一般建议在150mm~300mm之间。同时在结构及型面较难保证的区域,卡扣间距取小值。最上端的卡扣与车门钣金内板的止口边的间距要重点考虑,太大易导致上部的间隙不好控制,太小了可能会导致装配困...
