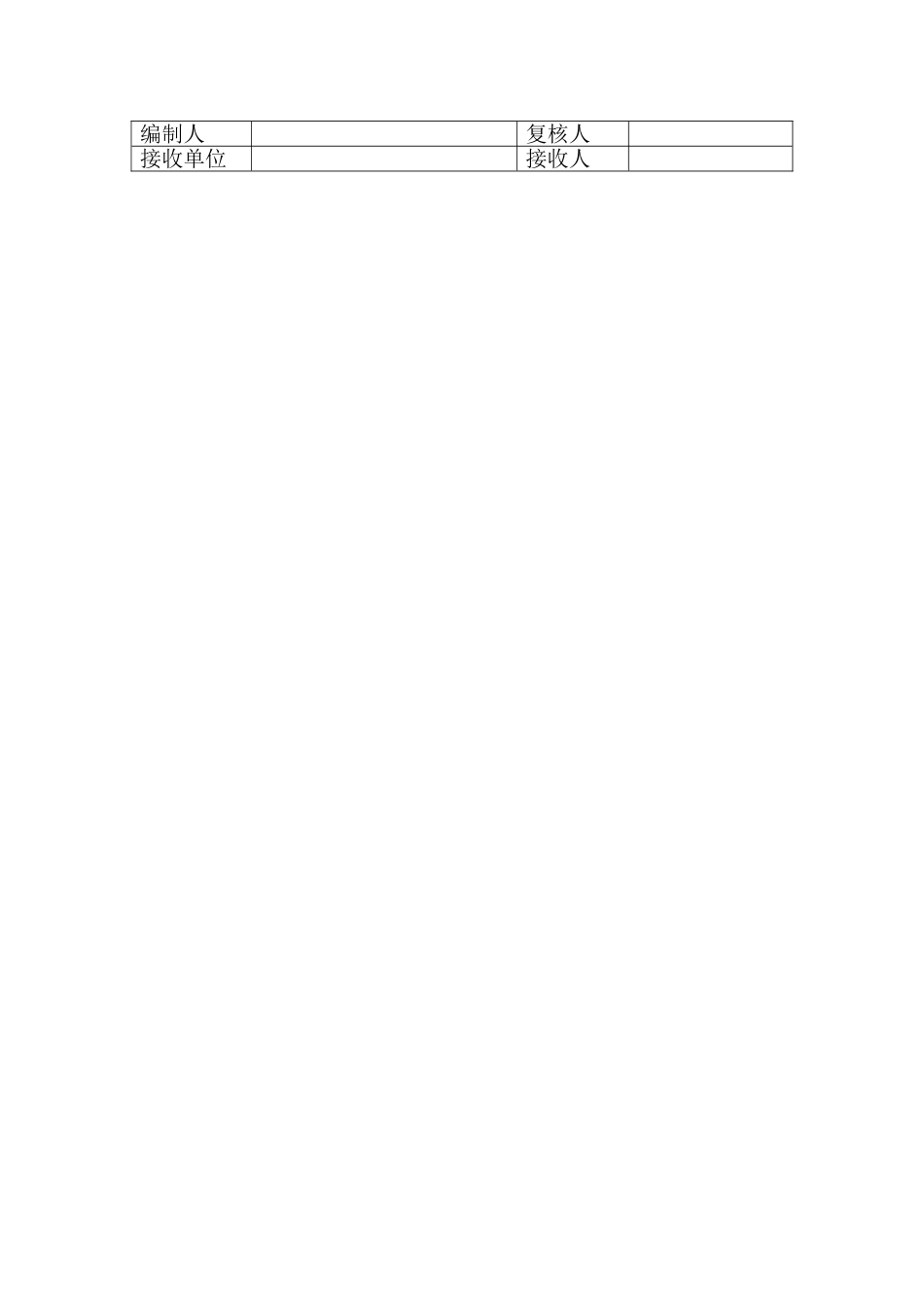

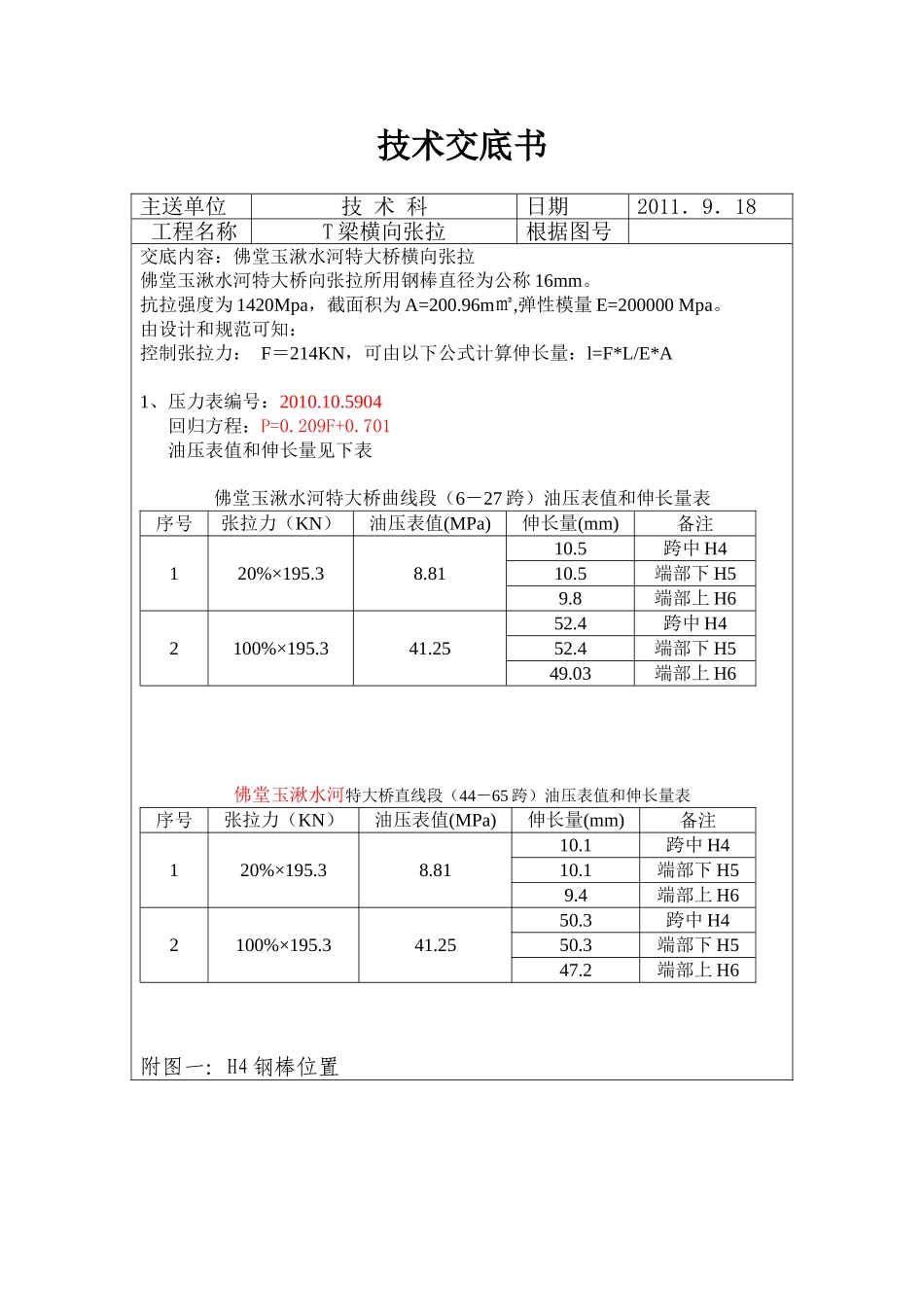

技术交底书主送单位技术科日期2011.9.18工程名称T梁横向张拉根据图号交底内容:佛堂玉湫水河特大桥横向张拉佛堂玉湫水河特大桥向张拉所用钢棒直径为公称16mm。抗拉强度为1420Mpa,截面积为A=200.96m㎡,弹性模量E=200000Mpa。由设计和规范可知:控制张拉力:F=214KN,可由以下公式计算伸长量:l=F*L/E*A1、压力表编号:2010.10.5904回归方程:P=0.209F+0.701油压表值和伸长量见下表佛堂玉湫水河特大桥曲线段(6-27跨)油压表值和伸长量表序号张拉力(KN)油压表值(MPa)伸长量(mm)备注120%×195.38.8110.5跨中H410.5端部下H59.8端部上H62100%×195.341.2552.4跨中H452.4端部下H549.03端部上H6佛堂玉湫水河特大桥直线段(44-65跨)油压表值和伸长量表序号张拉力(KN)油压表值(MPa)伸长量(mm)备注120%×195.38.8110.1跨中H410.1端部下H59.4端部上H62100%×195.341.2550.3跨中H450.3端部下H547.2端部上H6附图一:H4钢棒位置附图二:H5、H6钢棒位置编制人复核人接收单位接收人
