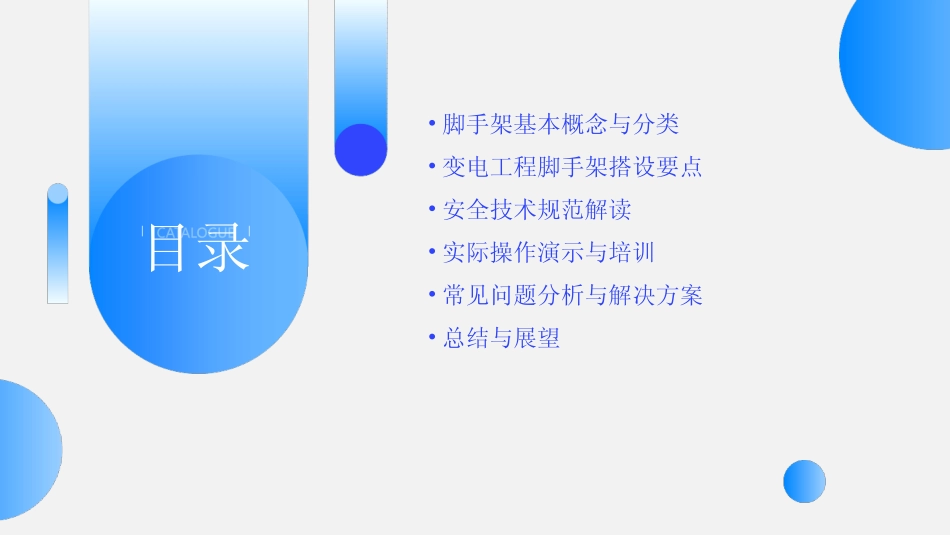

变电工程落地式钢管脚手架搭设安全技术规范培训目录•脚手架基本概念与分类•变电工程脚手架搭设要点•安全技术规范解读•实际操作演示与培训•常见问题分析与解决方案•总结与展望脚手架基本概念与分类01脚手架是为保证各施工过程顺利进行而搭设的工作平台。能够按照操作要求提供不同高度、不同形状的工作面，为工人操作、材料堆放、运输等提供方便，是建筑工程施工中不可缺少的临时设施。脚手架定义及作用脚手架作用脚手架定义搭设高度较高，能够满足高层建筑施工的需要。搭设灵活，可根据建筑物形状和尺寸进行调整。落地式钢管脚手架由钢管、扣件、脚手板等构配件组成，具有装拆方便、承载力大、安全可靠等特点。落地式钢管脚手架特点按用途分类按搭设位置分类按材料分类应用场景脚手架分类及应用场景01020304操作脚手架、防护脚手架、承重支撑架等。外脚手架、内脚手架等。木脚手架、竹脚手架、钢管脚手架等。适用于各种建筑工程的内外墙施工、装修工程、设备安装等。安全性能要求脚手架必须具有足够的强度、刚度和稳定性，能够承受施工过程中可能出现的各种荷载。脚手架的搭设和使用必须符合国家相关标准和规范的要求，确保施工安全。脚手架的搭设和使用过程中，必须采取必要的防护措施，如设置安全网、安全栏杆等，防止人员坠落和物体打击等事故的发生。变电工程脚手架搭设要点02了解变电工程的结构形式、荷载特点、施工条件等，为脚手架搭设提供基础数据。熟悉施工图纸和现场环境编制搭设方案材料准备人员组织根据施工图纸和现场环境，编制详细的脚手架搭设方案，包括材料选用、搭设方法、安全措施等。按照搭设方案要求，准备足够数量且质量合格的钢管、扣件、脚手板、安全网等材料。组建专业的搭设队伍，进行安全技术交底和培训，确保施工人员熟练掌握搭设技能和安全操作规程。前期准备工作铺设脚手板和挂设安全网铺设垫板在定位线内铺设垫板，垫板应平整、牢固，不得有悬空现象。搭设横杆在立杆上搭设横杆，横杆步距应符合规范要求，横杆应与立杆扣接牢固。搭设斜撑和剪刀撑按照搭设方案要求，搭设斜撑和剪刀撑，以增强脚手架的整体稳定性。根据施工图纸要求，在地面弹出脚手架的内外边线，并进行定位放线。定位放线搭设立杆按照搭设方案要求，搭设立杆并调整其垂直度，立杆间距应符合规范要求。在横杆上铺设脚手板并挂设安全网，脚手板应铺满、铺稳，安全网应挂设严密、牢固。搭设流程与步骤立杆接长立杆接长时，应采用对接扣件连接，相邻两立杆的接头不应设置在同步内，且接头中心至主节点的距离不应大于步距的1/3。连墙件设置连墙件应均匀布置在脚手架的外侧立面上，其间距和数量应根据脚手架的高度和荷载情况确定。连墙件应采用刚性连接，严禁采用柔性连接。斜撑和剪刀撑设置斜撑和剪刀撑的设置应符合规范要求，其角度和间距应根据脚手架的高度和荷载情况确定。斜撑和剪刀撑应与立杆扣接牢固，不得有松动现象。横杆设置横杆应设置在立杆的内侧，单根横杆长度不应小于3跨，且不应采用搭接方式。关键节点控制措施第二季度第一季度第四季度第三季度架体检查安全设施检查荷载试验验收程序检查与验收标准检查架体是否按照搭设方案要求进行搭设，立杆、横杆、斜撑、剪刀撑等是否扣接牢固，无松动现象。同时检查架体垂直度、水平度是否符合规范要求。检查安全网是否挂设严密、牢固；脚手板是否铺满、铺稳；防护栏杆是否设置齐全、牢固；安全通道是否畅通无阻等。在脚手架搭设完成后，应进行荷载试验以验证其承载能力和稳定性。荷载试验应按照规范要求进行，加载过程中应注意观察架体的变形情况并及时记录数据。脚手架搭设完成后，应由施工单位组织相关人员进行自检验收，合格后报监理单位进行复检验收。验收合格后方可投入使用。安全技术规范解读03遵循《建筑施工扣件式钢管脚手架安全技术规范》等相关国家标准。严格执行电力行业关于变电工程脚手架搭设的安全规定。确保脚手架材料、构配件质量符合国家标准和行业规范。国家及行业标准要求010204搭设过程中安全注意事项搭设前应进行详细的安全技术交底，明确搭设流程和安全要求。搭设过程中应设置警戒区域，禁止无关人员进入...
