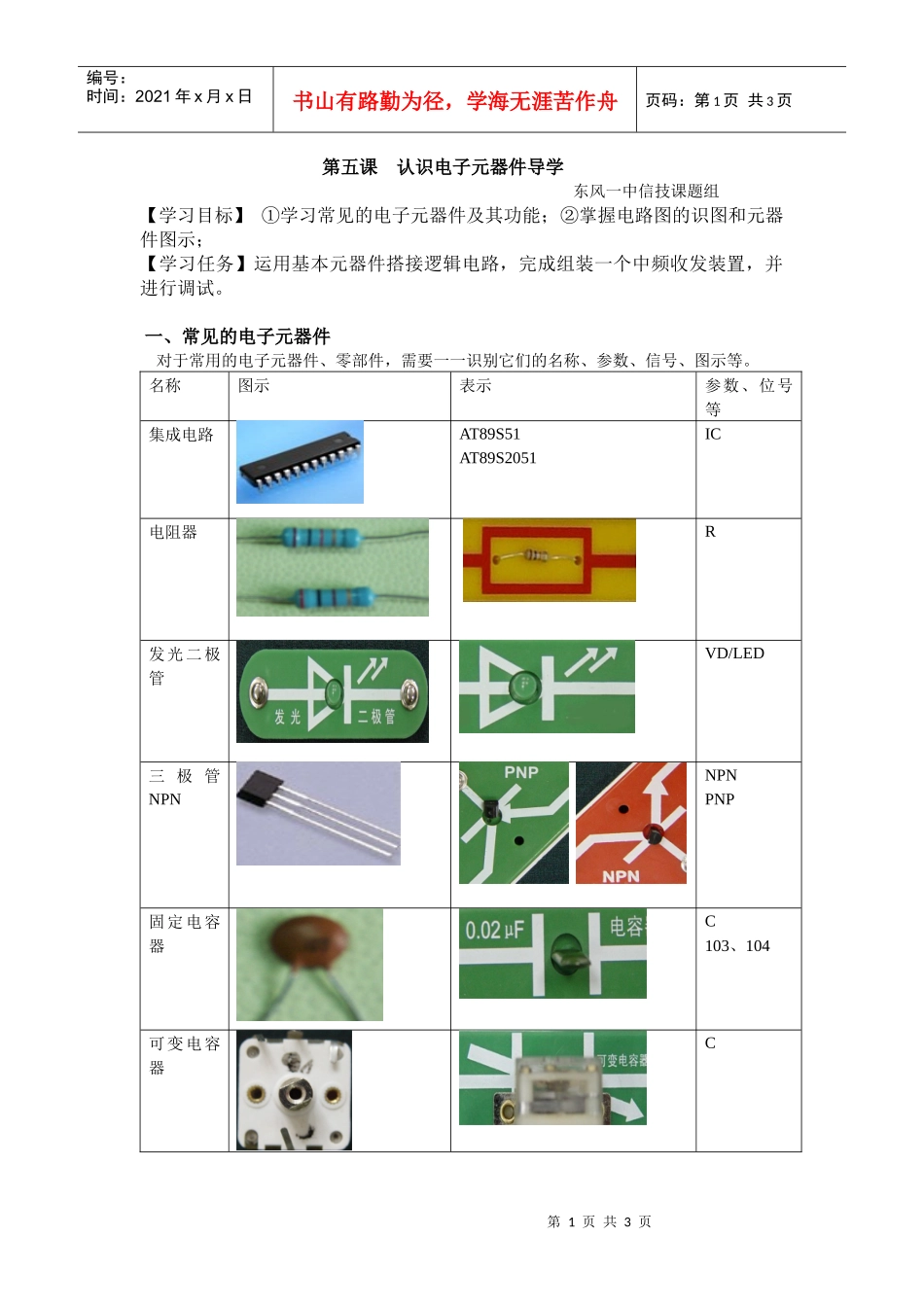

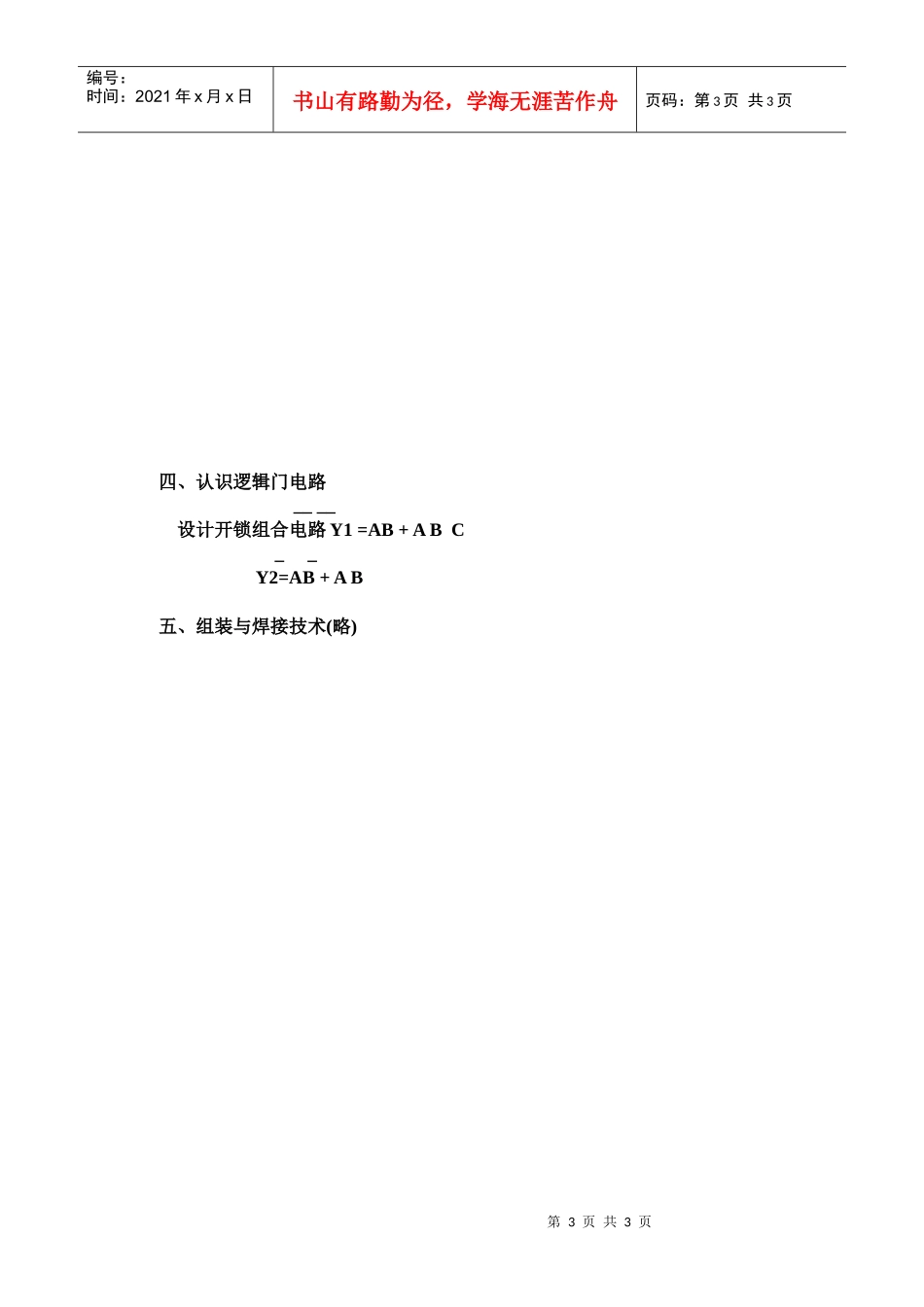

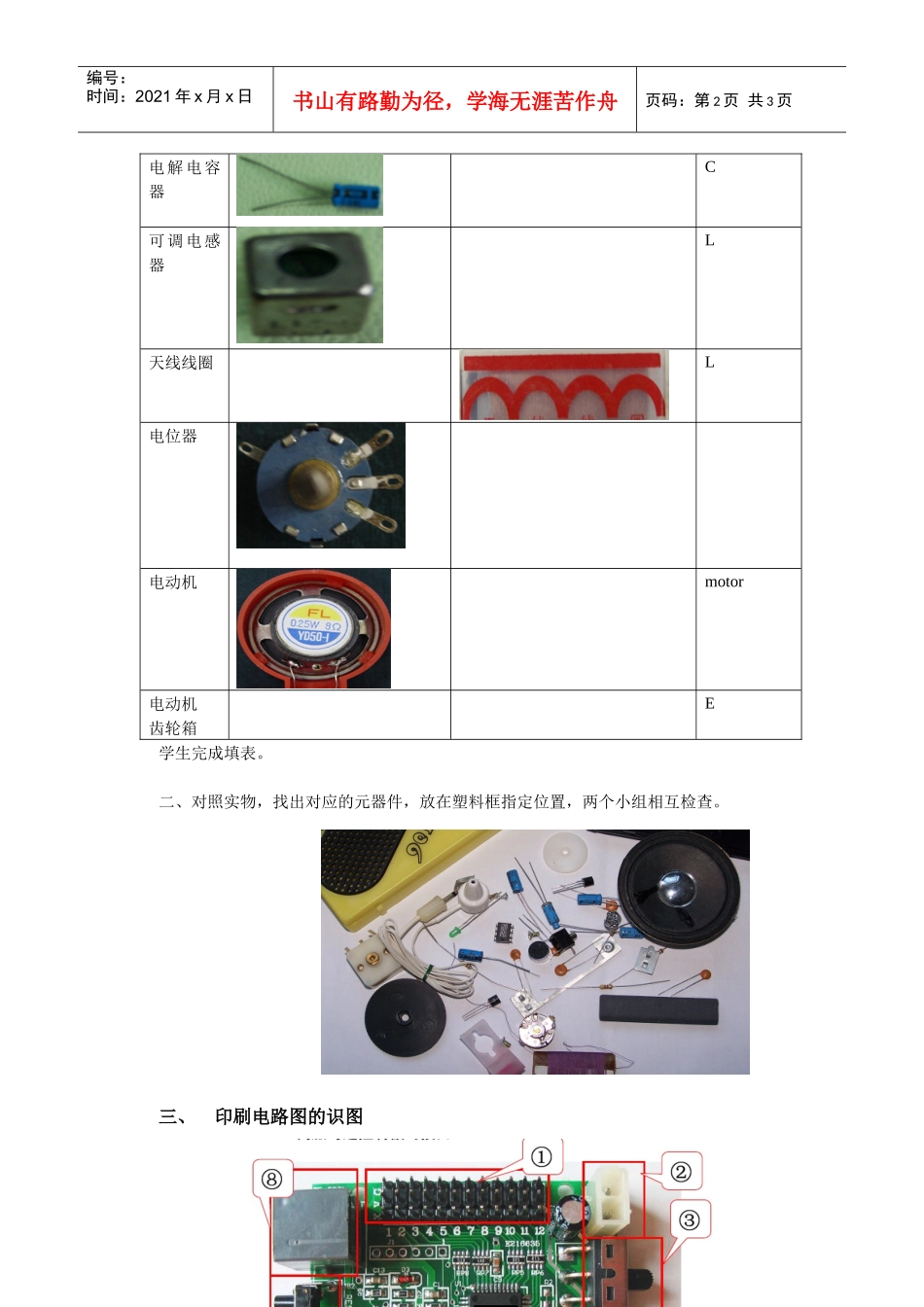

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页第五课认识电子元器件导学东风一中信技课题组【学习目标】①学习常见的电子元器件及其功能；②掌握电路图的识图和元器件图示；【学习任务】运用基本元器件搭接逻辑电路，完成组装一个中频收发装置，并进行调试。一、常见的电子元器件对于常用的电子元器件、零部件，需要一一识别它们的名称、参数、信号、图示等。名称图示表示参数、位号等集成电路AT89S51AT89S2051IC电阻器R发光二极管VD/LED三极管NPNNPNPNP固定电容器C103、104可变电容器C第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页电解电容器C可调电感器L天线线圈L电位器电动机motor电动机齿轮箱E学生完成填表。二、对照实物，找出对应的元器件，放在塑料框指定位置，两个小组相互检查。三、印刷电路图的识图第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页四、认识逻辑门电路____设计开锁组合电路Y1=AB+ABC__Y2=AB+AB五、组装与焊接技术(略)
