厂房施工临时用电方案VIP免费

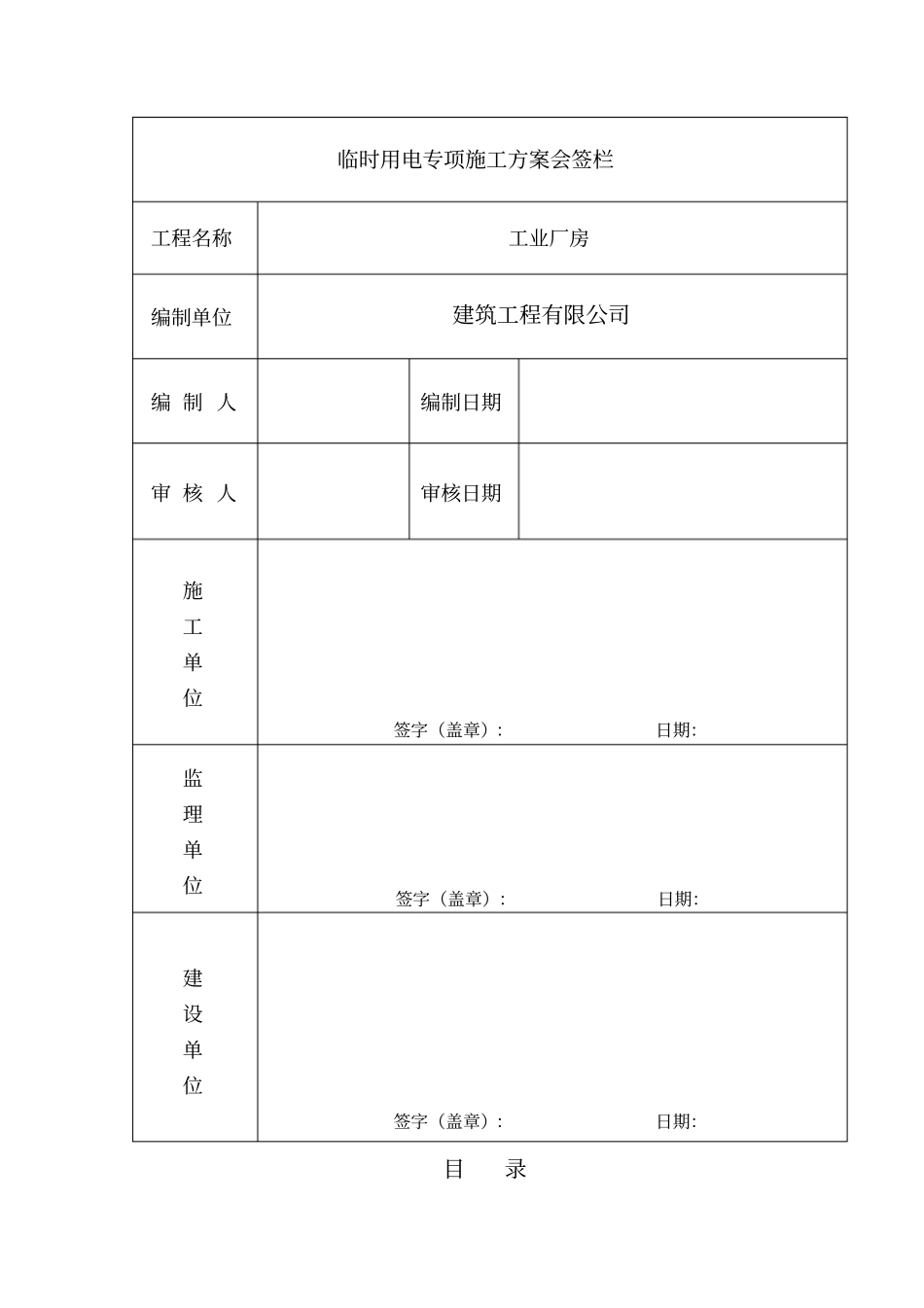

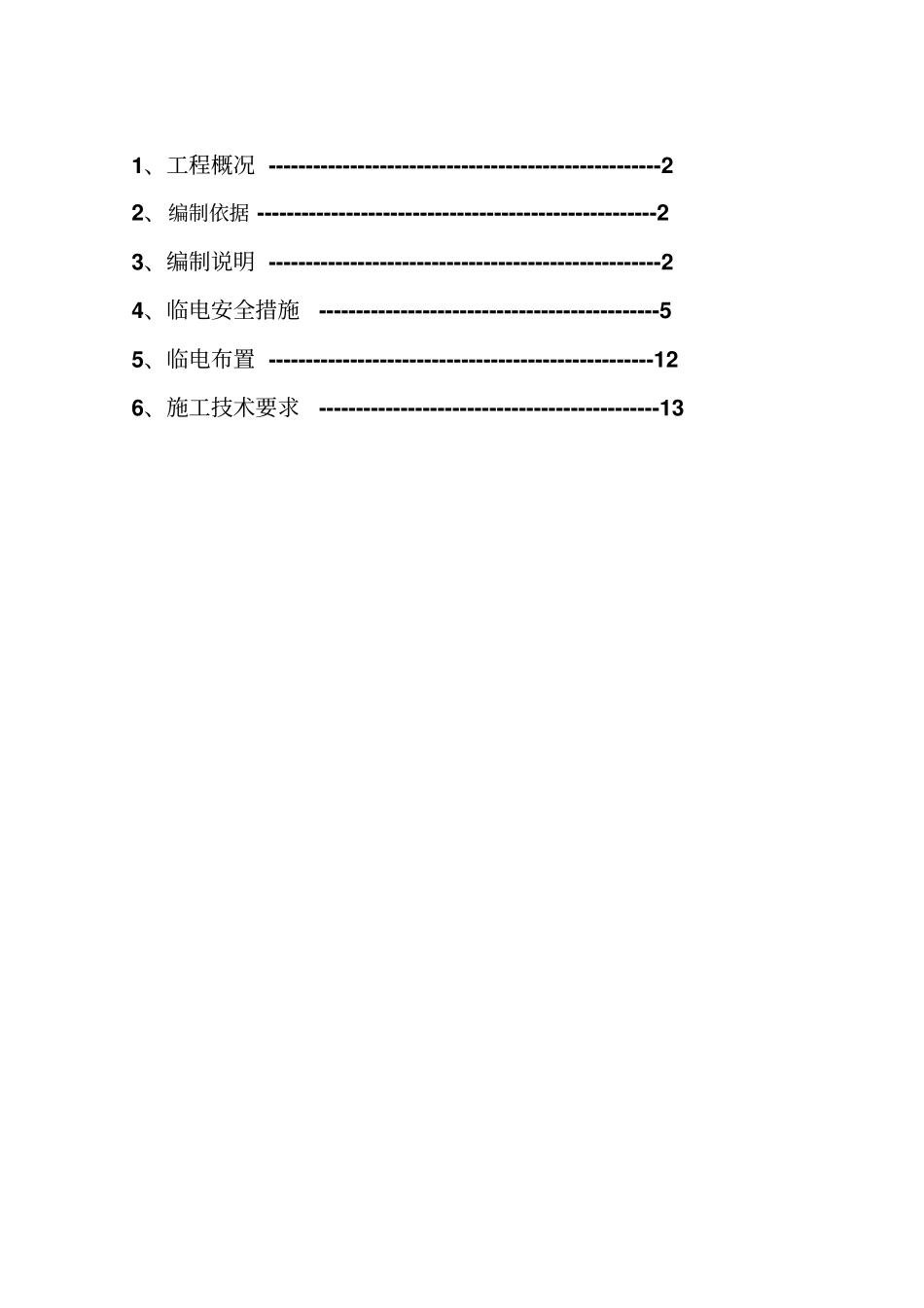

厂房工程施工临时用电施工方案编制单位：编制时间：施工临时用电专项方案审批表临时用电专项施工方案会签栏工程名称工业厂房编制单位建筑工程有限公司编制人编制日期审核人审核日期施工单位签字（盖章）：日期：监理单位签字（盖章）：日期：建设单位签字（盖章）：日期：目录1、工程概况-----------------------------------------------------22、编制依据------------------------------------------------------23、编制说明-----------------------------------------------------24、临电安全措施----------------------------------------------55、临电布置----------------------------------------------------126、施工技术要求----------------------------------------------13一、工程概况：淳科·工业厂房二期一标段工程位于成都市武侯区武侯科技园，交通便利。建筑面积为33000m2。由四川淳科实业有限责任公司开发，由四川华宇建筑工程设计有限公司。该厂房为框架结构，地下一层，地上十二层。根据工程建设所需机械设备等用电要求和有关施工现场临时用电的有关规范要求，结合施工现场平面布置，采用220~380V三相五线制（TN-S）供电，采取三级配电二级漏电保护方式，用电设备遵循“一机、一闸、一箱、一保护”的安全用电原则。施工现场临时用电电源由建设单位提供的箱变（400KVA）低压出线断路器引出，采用电缆沟配线方式（引下线部分采用穿阻燃塑料管。从总配电箱AP分别引三路电源采用架空配线方式引至分配电箱AP1，从分配电箱引到末端开关箱（地沟配线或穿阻燃塑料管）；最后接入用电设备。二、编制依据：1、《施工现场临时用电安全技术规范》JGJ46-88；2、业主提供的总平面图及相关施工用电、用水引入点及要求；3、总承包方及分包的施工用电、用水及其他相关要求；4、现场实测所取得的一些相关技术数据与资料；5、现行国家和地方有关标准、规范和文件等；6、该工程施工组织设计。三、编制说明：1、施工用电：为了保证施工用电安全,按时保质地完成工程任务,根据我公司施工机械设备配备情况和现场平面布置，按照相关规范和有关政策法规及制度编制本施工组织设计。目的是加强施工现场临时用电的技术和安全管理，以保证施工用电安全可靠，确保现场施工作业人员的人身安全和施工机械设备的安全运行，同时满足用电设备安装、操作、维护和检修方便。施工用电总电源采用业主提供的原配电房，该用电工程采用中性点直接接地的380/220V三相四线的低压电力系统，并同时采用TN-S接零保护系统，即三相五线制进行施工供电。①线路敷设：采用PVC硬质塑料管或线槽穿BV绝缘电线架空并沿建筑物底层顶板下及电气竖井内明设至施工现场用电处；施工用电竖井内每层设总配电箱一台。②施工用电负荷：现场临时用电负荷计算表序号名称型号规格单位数量功率（KW）1塔吊QTZ50台2902砼泵HBT60台11003搅拌机JZC350台116.54插入式振动器HZ-30ZX-70台63.35平板式振动器B-11AZB11台63.36交流焊机BX3—300-2台246.87电渣压力焊机UN1-100台2218对焊机UN-150台11509钢筋切断机QJ40-1台211序号名称型号规格单位数量功率（KW）10钢筋弯曲机WJ40-1台25.611钢筋冷拉机JJM-33T台322.512园盘锯MJ104台33施工现场用电量的计算电动机额定功率：ΣP1=473(KW)电焊机额定功率：ΣP2=217.8(KVA)照明用电按动力用电10%计：P３=47.3(KW)P计=1.1(K·∑P1CosQ＋K2P2＋Ｐ3)=1.1×[0.7×(473/0.75)＋0.7×217.8＋47.3]=705.34(KW)a)建设单位提供的变压器容量为400（KVA）,而施工现场所有的机械设备的总用量（生产用电、办公用电、生活用电）为282.3（KVA）；因此，建设单位所提供的变压器总负荷，能满足本工程的全部用电需要。③线路截面的选择：通过计算并查表：a)砼泵用电采用4×50+1×25mm2铜芯绝缘塑料电缆。b)塔机用电采用4×70+1×35mm2铜芯绝缘塑料电缆。c)主楼施工用电采用4×70+1×35mm2铜芯绝缘塑料电缆。d)照明用电采用5×35mm2铜芯绝缘塑料电缆。四、临电安全措施（一）施工现场安全用电技术措施1、接地与接零a)本现场临时用电工程采用中性点直接接地的380/220V三相四线制的低压电力系统，同时采用TN-S接零保...
