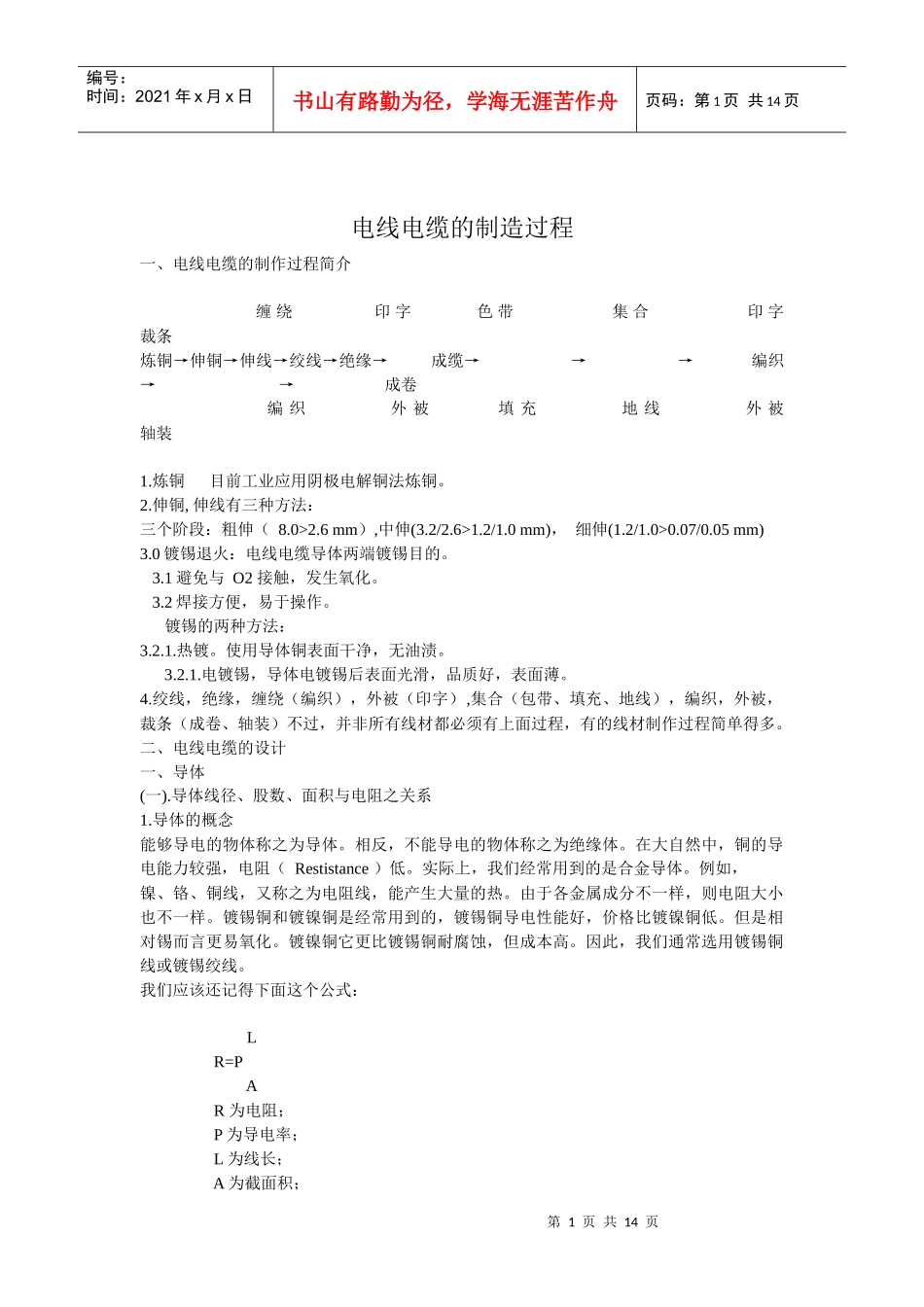

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页电线电缆的制造过程一、电线电缆的制作过程简介缠绕印字色带集合印字裁条炼铜→伸铜→伸线→绞线→绝缘→成缆→→→编织→→成卷编织外被填充地线外被轴装1.炼铜目前工业应用阴极电解铜法炼铜。2.伸铜,伸线有三种方法：三个阶段：粗伸（8.0>2.6mm）,中伸(3.2/2.6>1.2/1.0mm)，细伸(1.2/1.0>0.07/0.05mm)3.0镀锡退火：电线电缆导体两端镀锡目的。3.1避免与O2接触，发生氧化。3.2焊接方便，易于操作。镀锡的两种方法：3.2.1.热镀。使用导体铜表面干净，无油渍。3.2.1.电镀锡，导体电镀锡后表面光滑，品质好，表面薄。4.绞线，绝缘，缠绕（编织），外被（印字）,集合（包带、填充、地线），编织，外被，裁条（成卷、轴装）不过，并非所有线材都必须有上面过程，有的线材制作过程简单得多。二、电线电缆的设计一、导体(一).导体线径、股数、面积与电阻之关系1.导体的概念能够导电的物体称之为导体。相反，不能导电的物体称之为绝缘体。在大自然中，铜的导电能力较强，电阻（Restistance）低。实际上，我们经常用到的是合金导体。例如，镍、铬、铜线，又称之为电阻线，能产生大量的热。由于各金属成分不一样，则电阻大小也不一样。镀锡铜和镀镍铜是经常用到的，镀锡铜导电性能好，价格比镀镍铜低。但是相对锡而言更易氧化。镀镍铜它更比镀锡铜耐腐蚀，但成本高。因此，我们通常选用镀锡铜线或镀锡绞线。我们应该还记得下面这个公式：LR=PAR为电阻；P为导电率；L为线长；A为截面积；第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页在工厂非常容易看到如此规格133220AWG（19/0.19TS）导体线材。我们来分析一下133220AWG(19/0.19TS)ABCDEA…1332表示型号(AWG美国线规)数,20AWG其中一种.B…19表示此导体由19股细铜丝组成.C…“/”表示19股细铜丝是绞合在一起,我们厂所有线材都要绞合除单根之外.D…表示19股铜丝的每股细铜丝的单根直径是0.19mm。E…T表示镀锡铜线，S表示铜线为绞合。2.导体线径我们用到的线材导体直径一般比较小，从0.05mm到1.291mm。使用线径小的导体，可以保证线材的柔软度，我们用细铜绞线代替单一粗铜导体也就是这个道理。由于有线径大小的区分，就有了铜条、铜线、铜丝的不同称呼，他们的线径依次减小。当然下面的简单公式将的出导体面积：A=πr2=0.7854d2（二）导体相关计算1.绞距（Pitch）、掺入率的概念绞合有两种方式：同心绞和束绞。在了解他们之前，我们先了解一下绞距之概念。学过工科的同仁清楚螺杆中有螺距的概念，学过理科的同仁清楚波长之概念，绞距与螺距、波长相似，在平面上也是具有相同性质两点之距离。如下图标显然，相同长度之导体，绞合之细铜丝要比直放之细铜丝长。这种就存在掺入率的概念。用导体之长度乘上一个系数（K），就得到绞线的实际长度。通过下面图标可以推出一个公式：P…绞距.L…绞距范围内芯线实际长度。D1…层心径。L从而推出：λ=-1;K=1+λK为掺入系数。1．导体重量计算公式这里的重量严格来说区别与我们以前的概念，因为它的单位是KG/KM，而不是单独的KG或G即它是单位长度线材的重量。W=d2×6.9822×n×k1×c×k2×p×k3W=d2×n×0.7854×8.9×1.03式中：d┉为单股铜线直径;N…股数K1…铜线掺入率;C…芯数P…芯线对数K2…芯线集合掺入数;K3…对型线缆集合掺入率(芯线无对绞,K3=1);上面公式出现了芯线掺入率、芯线对数，这是因为我们设计的线缆的芯线同样具有绞合、绞距等等概念。3.导体绞合外径的计算我们设计线缆包括线材外被是用量的计算，这对一个工厂来说是非常重要的。因此，导体绞合外径的计算就有必要了。无论是导体还是芯线都存在两种绞合：同心绞、束绞。名副其实，同心绞是指以一条或多条铜单线为中心，在其周围各层以左右交互之方向绞合。每层的单线总数均比其内一层多6条。束绞是叫所有单线，依同一方向绞合。其它第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页还有复合绞等等。当导体股数（芯线条数）为7、19、37、61、95并胶...
