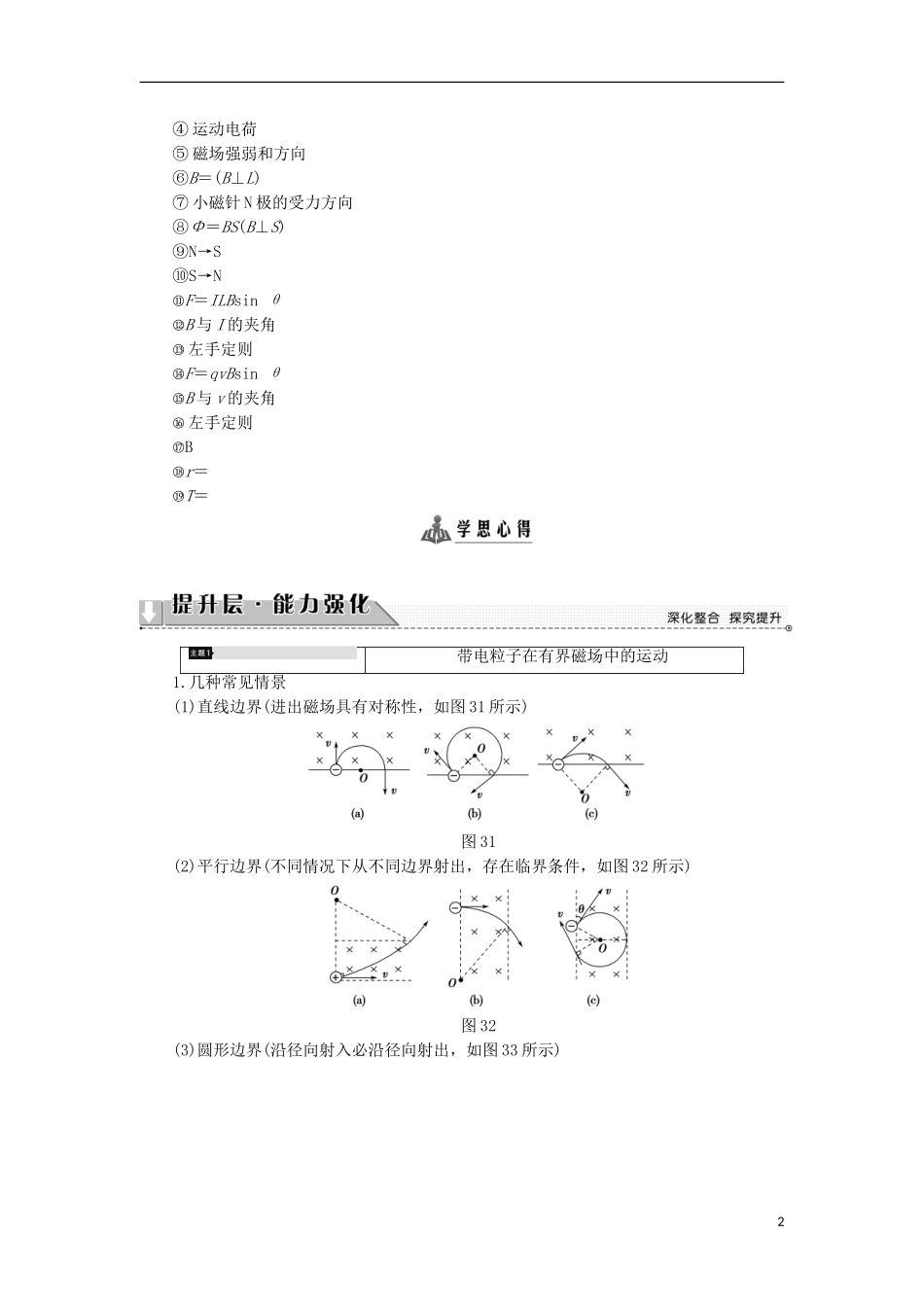

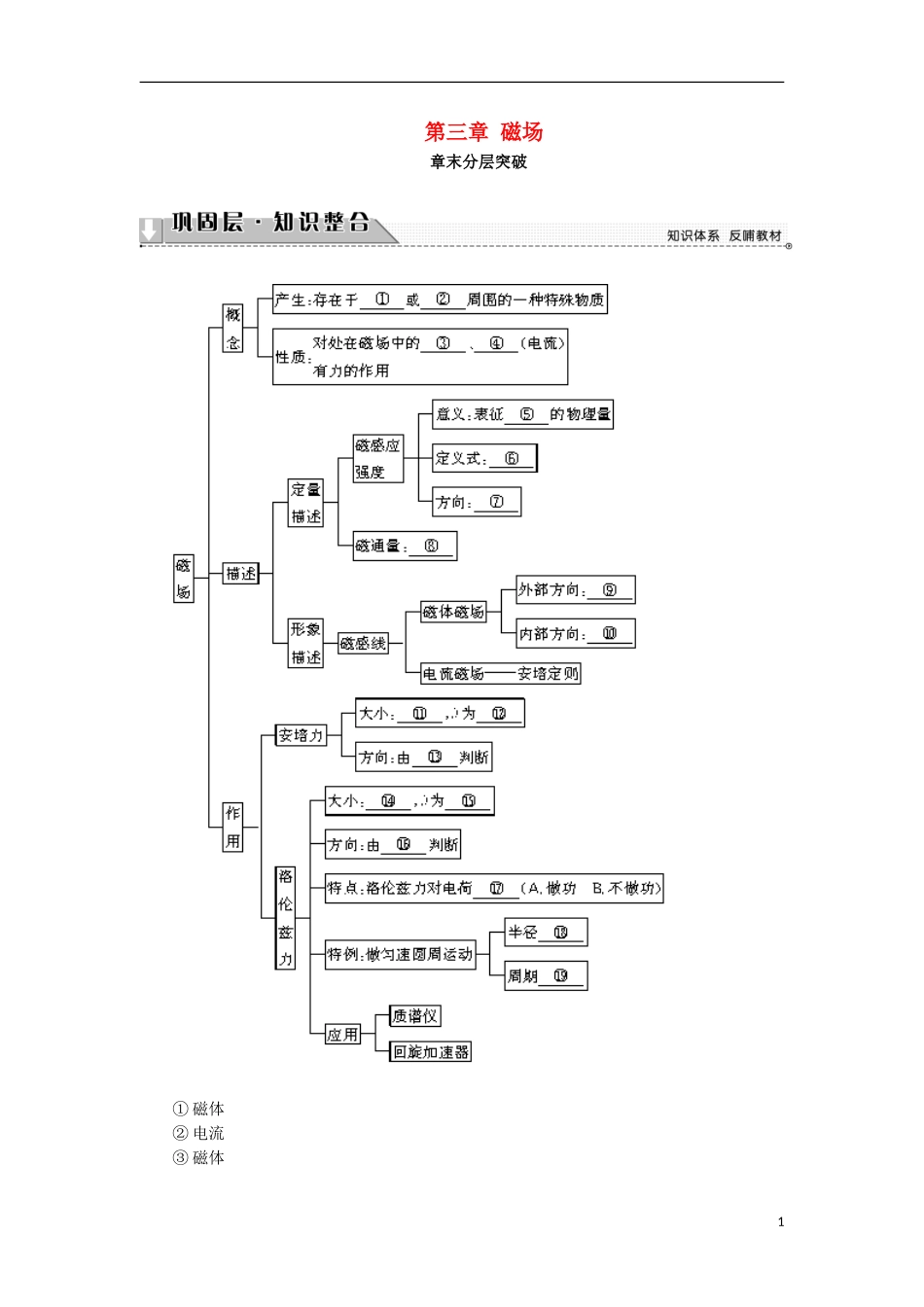

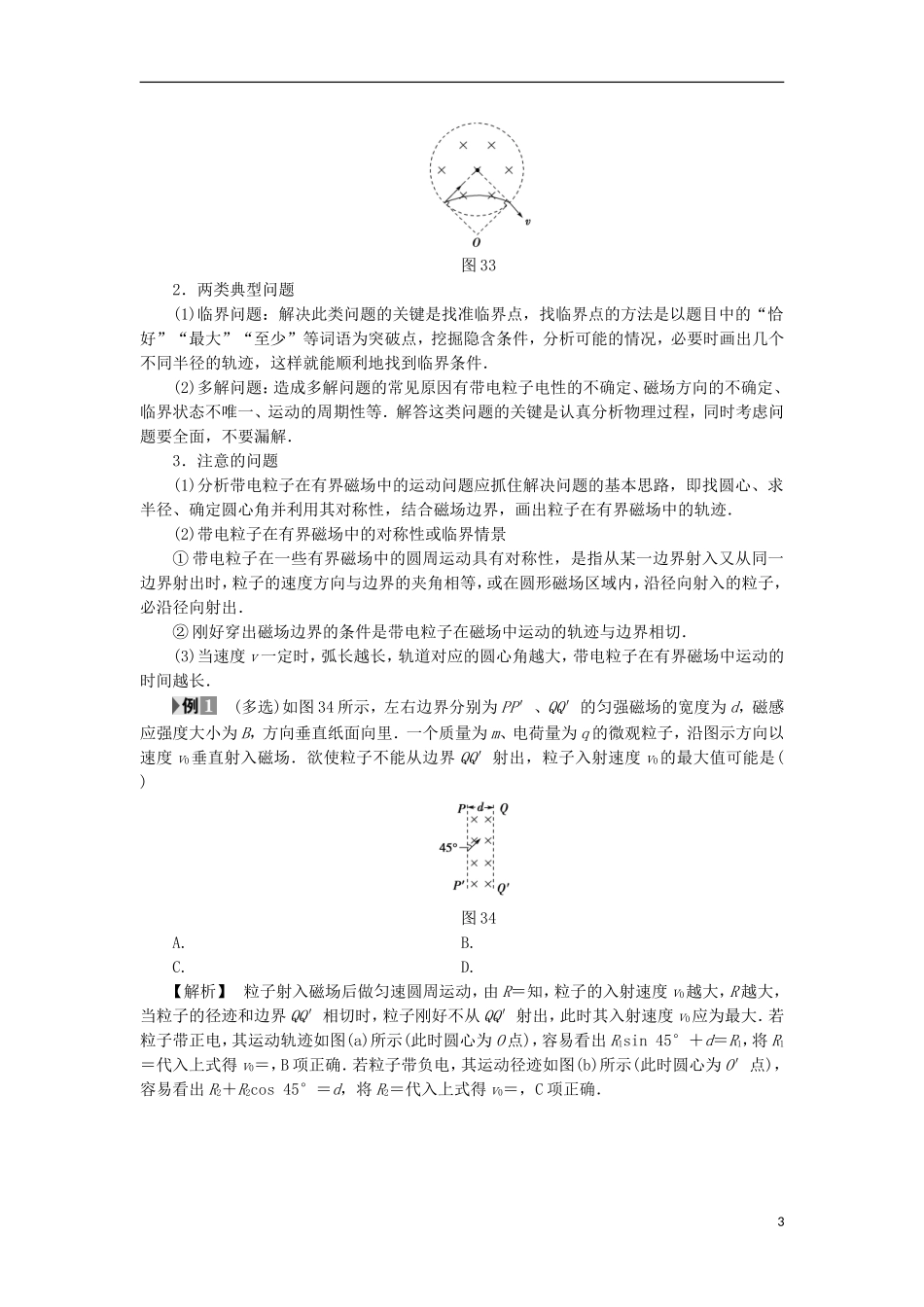

第三章磁场章末分层突破①磁体②电流③磁体1④运动电荷⑤磁场强弱和方向⑥B＝(B⊥L)⑦小磁针N极的受力方向⑧Φ＝BS(B⊥S)⑨N→S⑩S→N⑪F＝ILBsinθ⑫B与I的夹角⑬左手定则⑭F＝qvBsinθ⑮B与v的夹角⑯左手定则⑰B⑱r＝⑲T＝带电粒子在有界磁场中的运动1.几种常见情景(1)直线边界(进出磁场具有对称性，如图31所示)图31(2)平行边界(不同情况下从不同边界射出，存在临界条件，如图32所示)图32(3)圆形边界(沿径向射入必沿径向射出，如图33所示)2图332．两类典型问题(1)临界问题：解决此类问题的关键是找准临界点，找临界点的方法是以题目中的“恰好”“最大”“至少”等词语为突破点，挖掘隐含条件，分析可能的情况，必要时画出几个不同半径的轨迹，这样就能顺利地找到临界条件．(2)多解问题：造成多解问题的常见原因有带电粒子电性的不确定、磁场方向的不确定、临界状态不唯一、运动的周期性等．解答这类问题的关键是认真分析物理过程，同时考虑问题要全面，不要漏解．3．注意的问题(1)分析带电粒子在有界磁场中的运动问题应抓住解决问题的基本思路，即找圆心、求半径、确定圆心角并利用其对称性，结合磁场边界，画出粒子在有界磁场中的轨迹．(2)带电粒子在有界磁场中的对称性或临界情景①带电粒子在一些有界磁场中的圆周运动具有对称性，是指从某一边界射入又从同一边界射出时，粒子的速度方向与边界的夹角相等，或在圆形磁场区域内，沿径向射入的粒子，必沿径向射出．②刚好穿出磁场边界的条件是带电粒子在磁场中运动的轨迹与边界相切．(3)当速度v一定时，弧长越长，轨道对应的圆心角越大，带电粒子在有界磁场中运动的时间越长．(多选)如图34所示，左右边界分别为PP′、QQ′的匀强磁场的宽度为d，磁感应强度大小为B，方向垂直纸面向里．一个质量为m、电荷量为q的微观粒子，沿图示方向以速度v0垂直射入磁场．欲使粒子不能从边界QQ′射出，粒子入射速度v0的最大值可能是()图34A.B.C.D.【解析】粒子射入磁场后做匀速圆周运动，由R＝知，粒子的入射速度v0越大，R越大，当粒子的径迹和边界QQ′相切时，粒子刚好不从QQ′射出，此时其入射速度v0应为最大．若粒子带正电，其运动轨迹如图(a)所示(此时圆心为O点)，容易看出R1sin45°＋d＝R1，将R1＝代入上式得v0＝，B项正确．若粒子带负电，其运动径迹如图(b)所示(此时圆心为O′点)，容易看出R2＋R2cos45°＝d，将R2＝代入上式得v0＝，C项正确．3(a)(b)【答案】BC带电粒子在复合场中的运动1.复合场的组成复合场一般包括重力场、电场和磁场三种场的任意两种场复合或三种场复合．2．分析带电粒子的受力及运动特征(1)带电粒子在复合场中做什么运动，取决于带电粒子所受的合外力及其初始状态的速度，因此应把带电粒子的运动情况和受力情况结合起来进行分析，当带电粒子在复合场中所受合外力为零时，做匀速直线运动(如速度选择器)．(2)当带电粒子所受的重力与电场力等值反向、洛伦兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动．(3)当带电粒子所受的合外力是变力，且与初速度方向不在一条直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线．由于带电粒子可能连续通过几个情况不同的复合场区，因此粒子的运动情况也发生相应的变化，其运动过程可能由几种不同的运动阶段组成．3．选用力学规律(1)当带电粒子(带电体)在复合场中做匀速运动时，根据平衡条件列方程求解．(2)当带电粒子(带电体)在复合场中做匀速圆周运动时，往往同时应用牛顿第二定律和平衡条件列方程求解．(3)当带电粒子(带电体)在复合场中做非匀变速曲线运动时，常选用动能定理或能量守恒定律列方程求解．4．带电粒子在匀强电场和匀强磁场中偏转的区别垂直电场线进入匀强电场(不计重力)垂直磁感线进入匀强磁场(不计重力)受力情况恒力F＝Eq大小、方向不变洛伦兹力F＝Bqv大小不变，方向随v而改变运动类型类似平抛运动匀速圆周运动或其一部分运动轨迹抛物线圆或圆的一部分求解方横向偏移y和偏转角φ要通过类似平抛运动的规律求解横向偏移y和偏转角φ要结合圆的几何关系通过圆周运动的讨论求解4法处理如图35所示，在xOy坐标平面的第一象限内...
