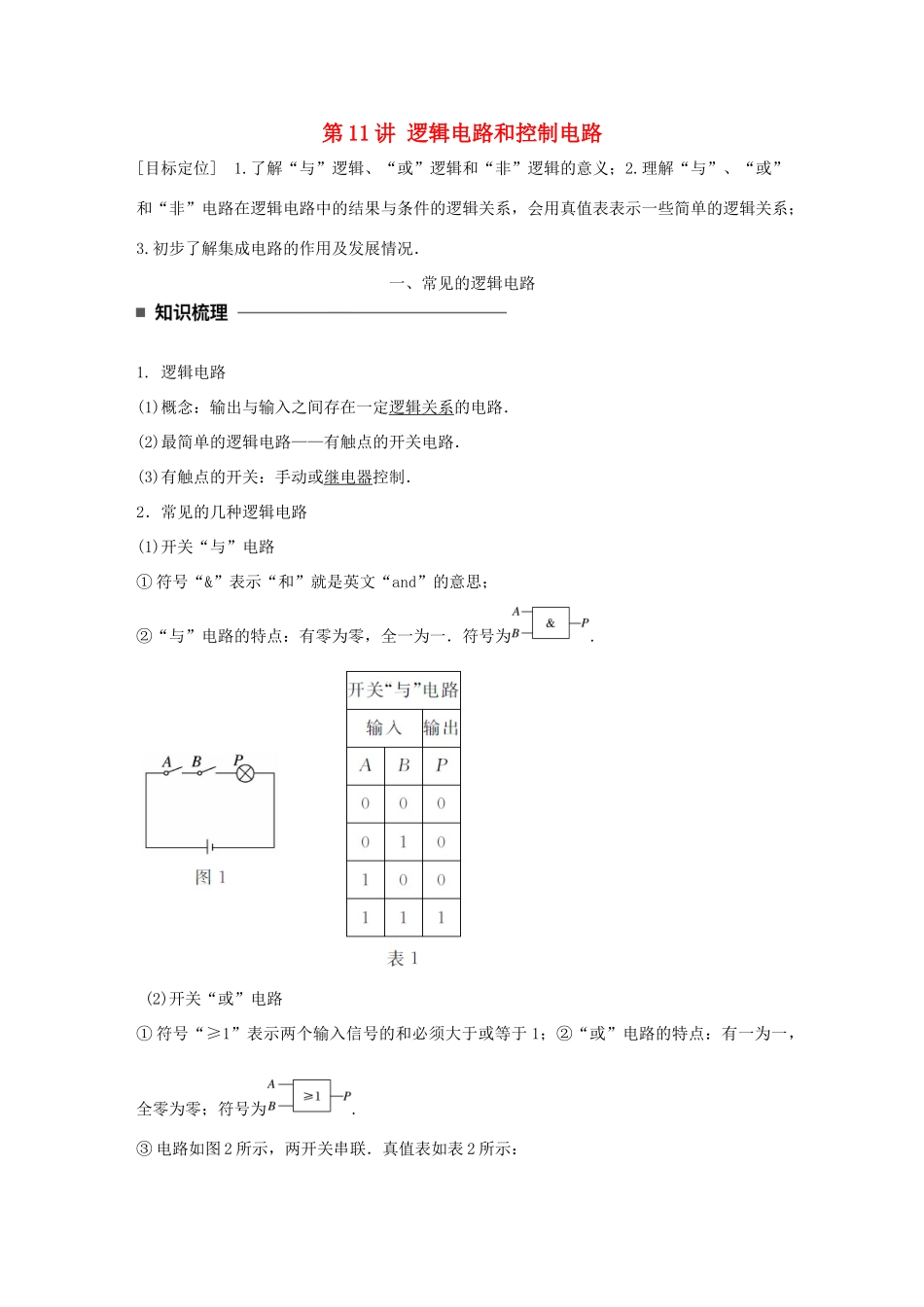

第11讲逻辑电路和控制电路[目标定位]1
了解“与”逻辑、“或”逻辑和“非”逻辑的意义；2
理解“与”、“或”和“非”电路在逻辑电路中的结果与条件的逻辑关系，会用真值表表示一些简单的逻辑关系；3
初步了解集成电路的作用及发展情况．一、常见的逻辑电路1
逻辑电路(1)概念：输出与输入之间存在一定逻辑关系的电路．(2)最简单的逻辑电路——有触点的开关电路．(3)有触点的开关：手动或继电器控制．2．常见的几种逻辑电路(1)开关“与”电路①符号“&”表示“和”就是英文“and”的意思；②“与”电路的特点：有零为零，全一为一．符号为
(2)开关“或”电路①符号“≥1”表示两个输入信号的和必须大于或等于1；②“或”电路的特点：有一为一，全零为零；符号为

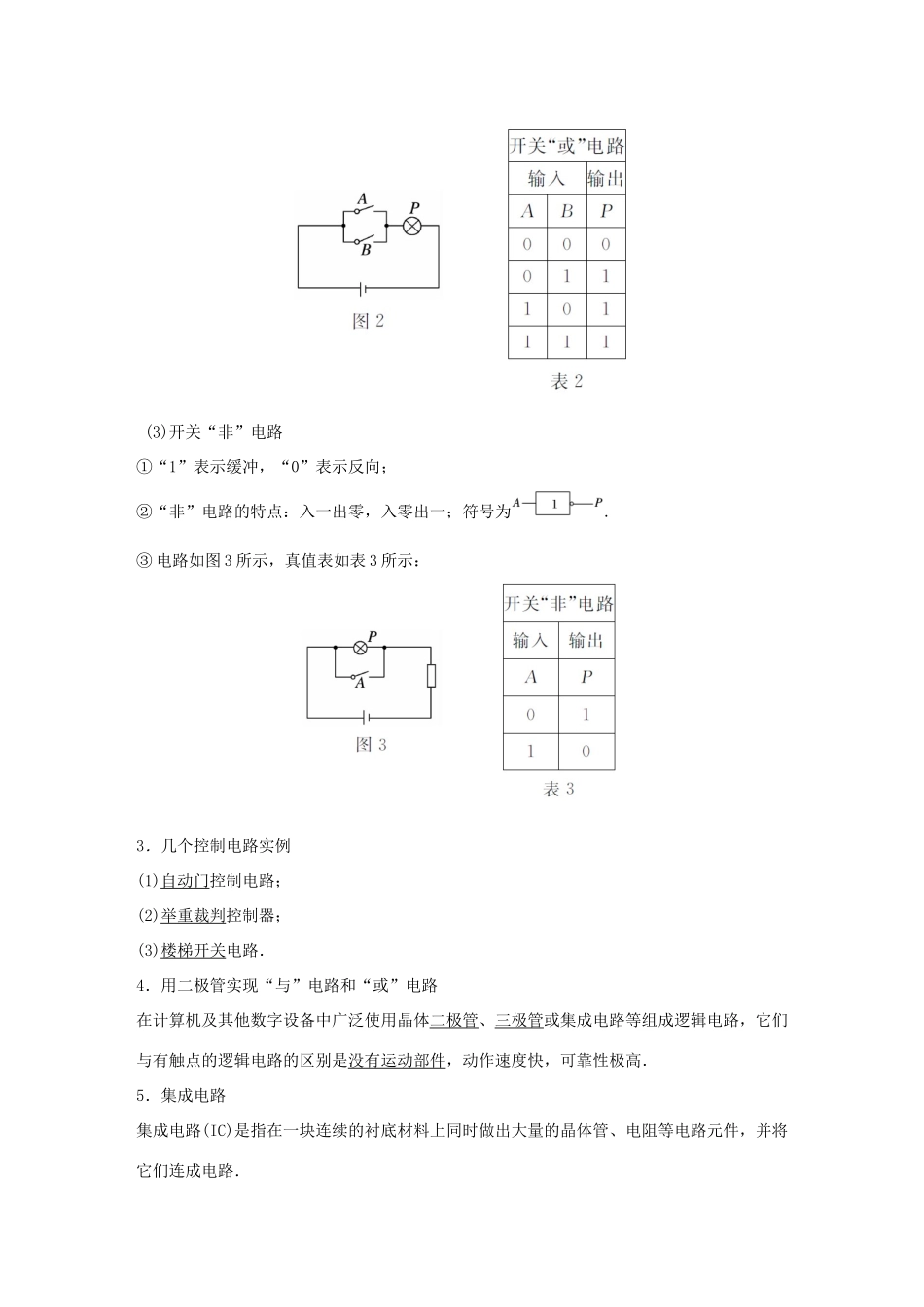

③电路如图2所示，两开关串联．真值表如表2所示：(3)开关“非”电路①“1”表示缓冲，“0”表示反向；②“非”电路的特点：入一出零，入零出一；符号为

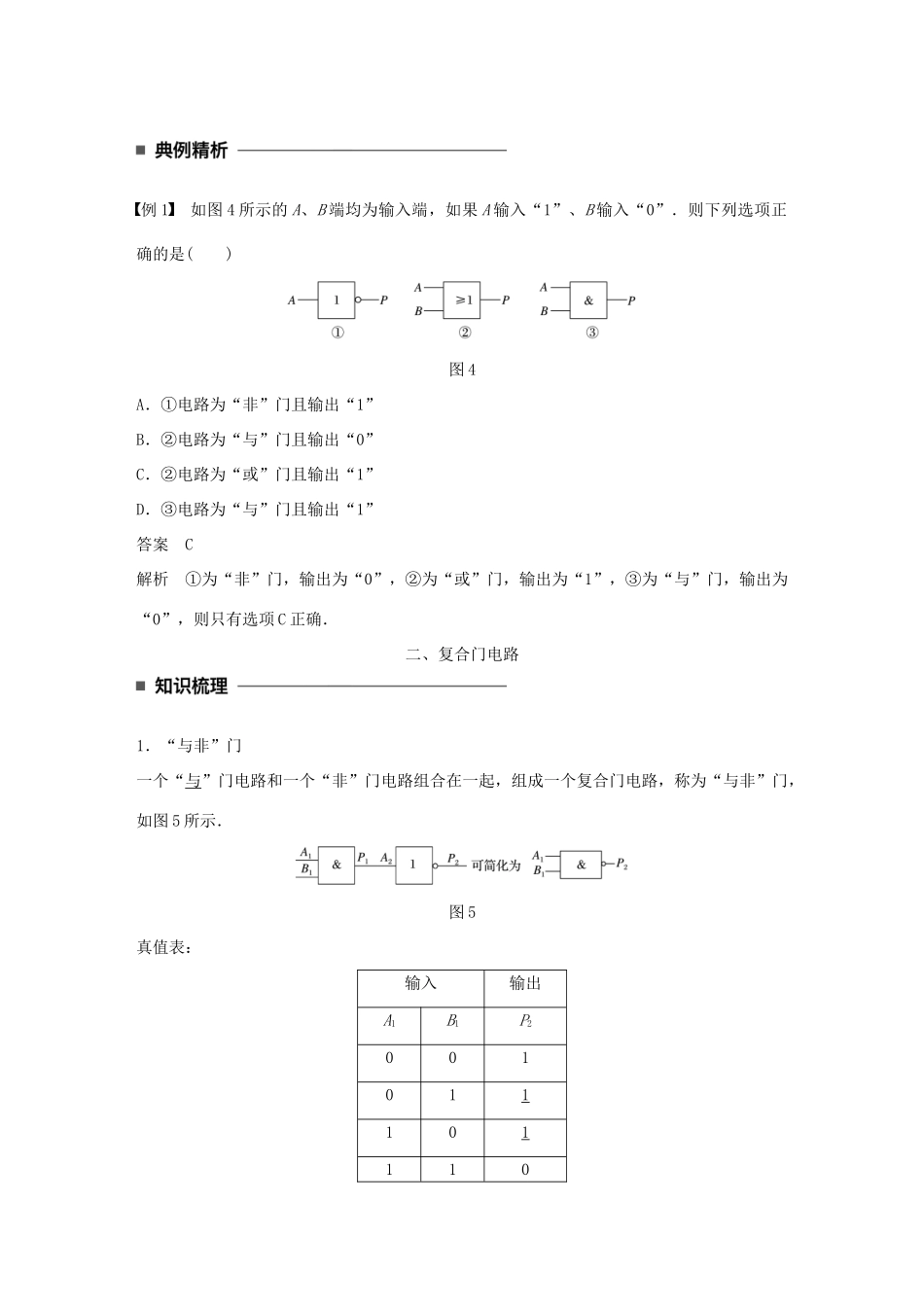

③电路如图3所示，真值表如表3所示：3．几个控制电路实例(1)自动门控制电路；(2)举重裁判控制器；(3)楼梯开关电路．4．用二极管实现“与”电路和“或”电路在计算机及其他数字设备中广泛使用晶体二极管、三极管或集成电路等组成逻辑电路，它们与有触点的逻辑电路的区别是没有运动部件，动作速度快，可靠性极高．5．集成电路集成电路(IC)是指在一块连续的衬底材料上同时做出大量的晶体管、电阻等电路元件，并将它们连成电路．例1如图4所示的A、B端均为输入端，如果A输入“1”、B输入“0”．则下列选项正确的是()图4A．①电路为“非”门且输出“1”B．②电路为“与”门且输出“0”C．②电路为“或”门且输出“1”D．③电路为“与”门且输出“1”答案C解析①为“非”门，输出为“0”，②为“或”门，输出为“1”，③为“与”门，输出为“0”，则只有选项C正确．二、复合门电路1．“与非”门一个“与”门电路和一个“非
