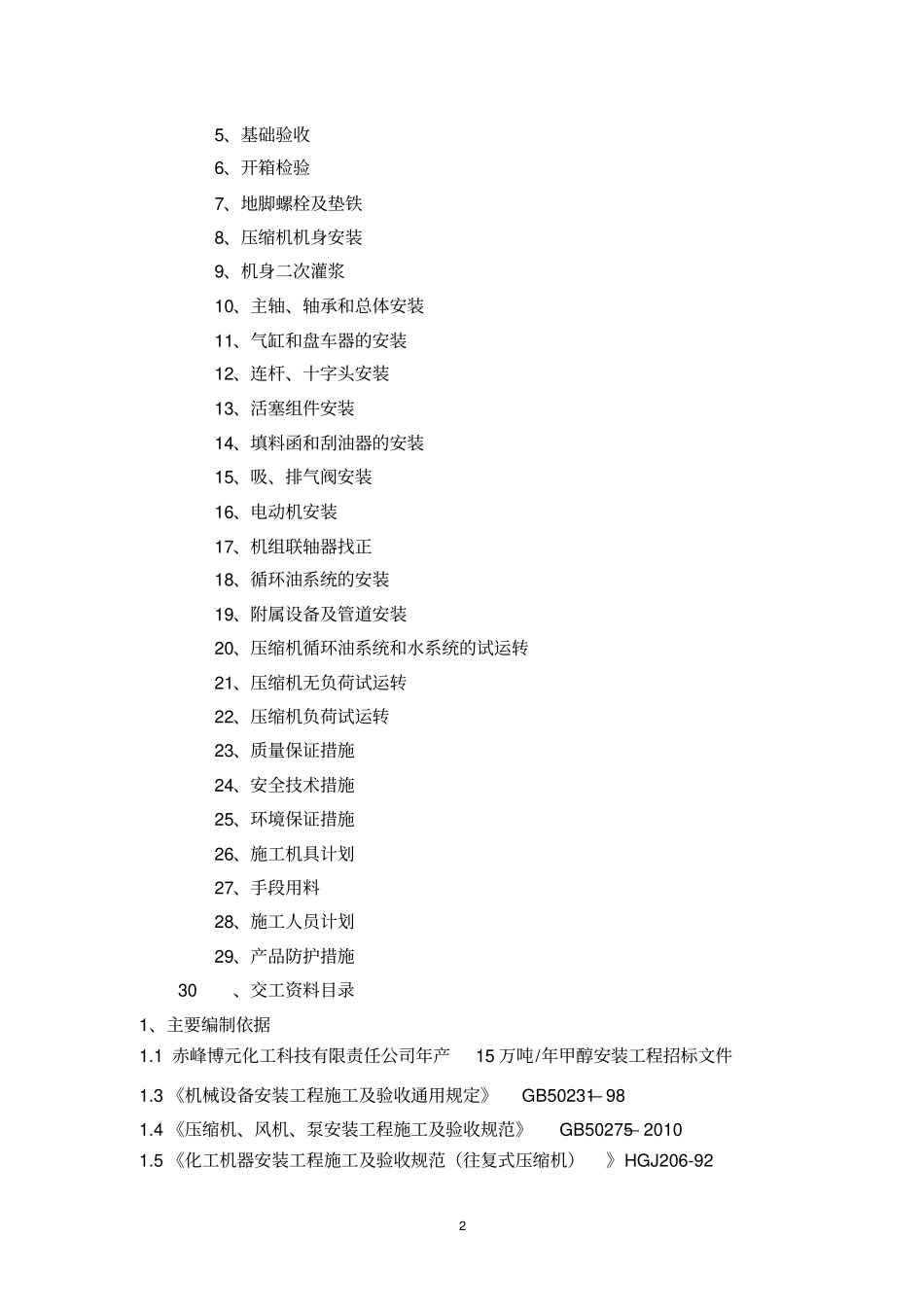

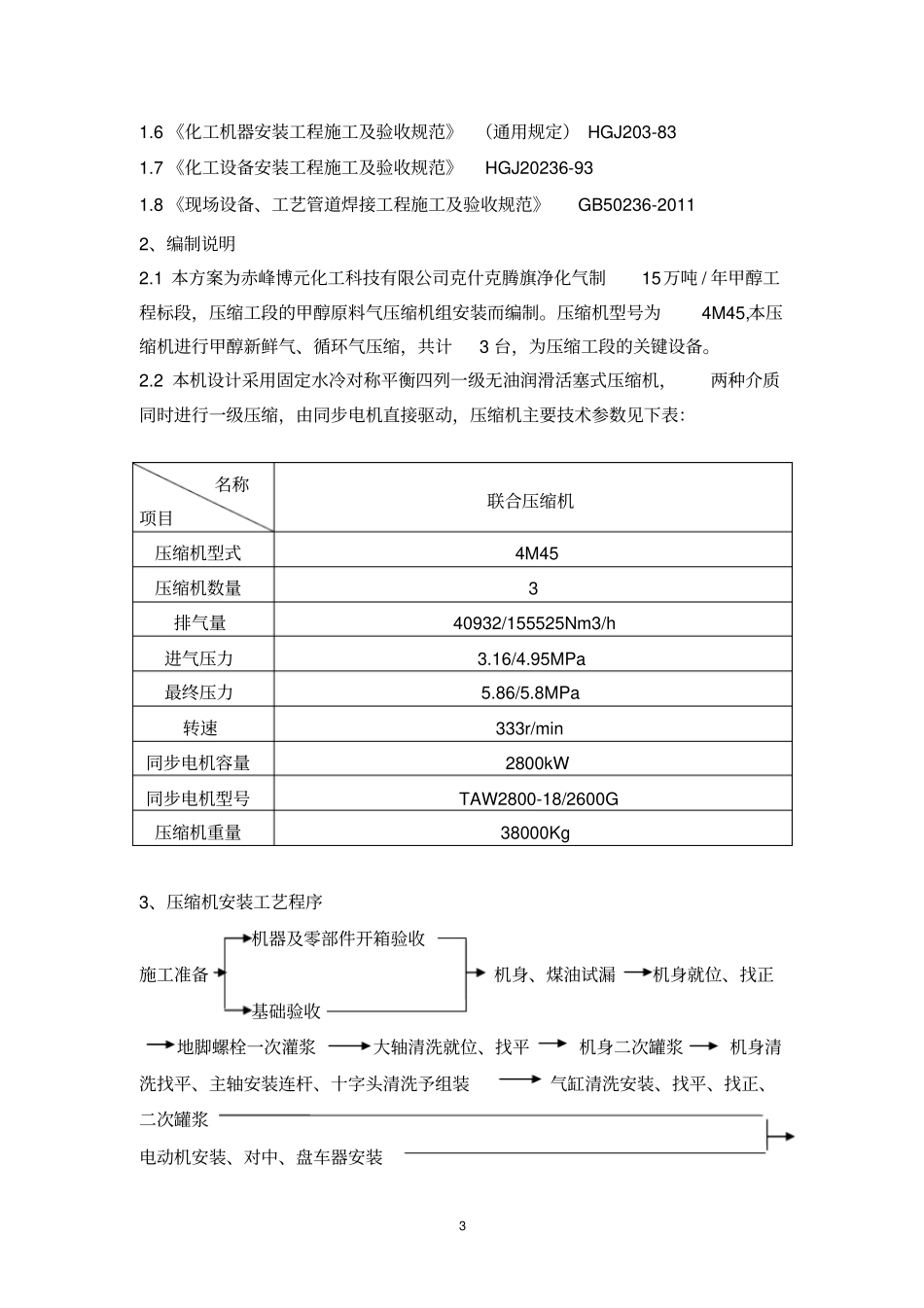

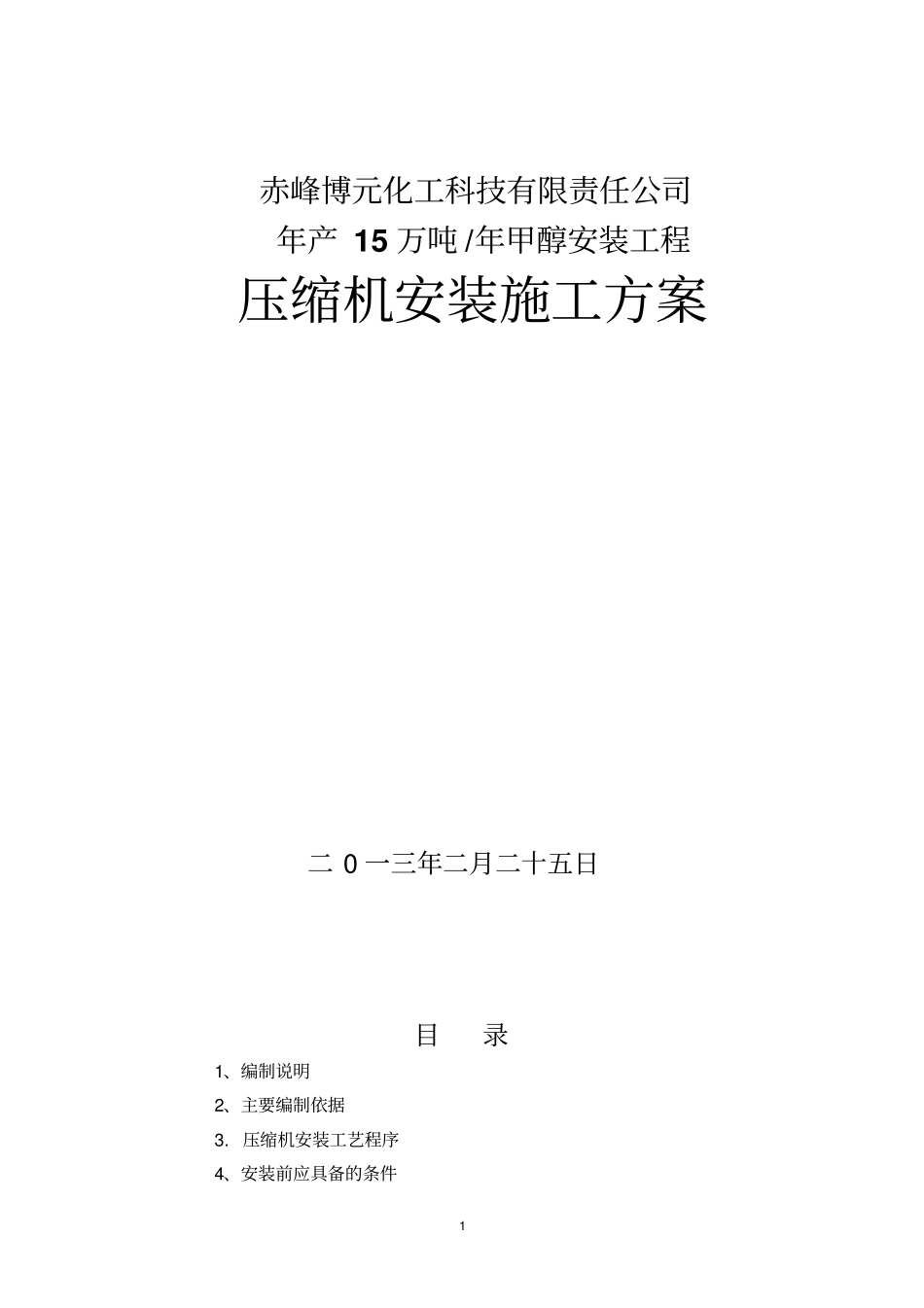

1赤峰博元化工科技有限责任公司年产15万吨/年甲醇安装工程压缩机安装施工方案二0一三年二月二十五日目录1、编制说明2、主要编制依据3.压缩机安装工艺程序4、安装前应具备的条件25、基础验收6、开箱检验7、地脚螺栓及垫铁8、压缩机机身安装9、机身二次灌浆10、主轴、轴承和总体安装11、气缸和盘车器的安装12、连杆、十字头安装13、活塞组件安装14、填料函和刮油器的安装15、吸、排气阀安装16、电动机安装17、机组联轴器找正18、循环油系统的安装19、附属设备及管道安装20、压缩机循环油系统和水系统的试运转21、压缩机无负荷试运转22、压缩机负荷试运转23、质量保证措施24、安全技术措施25、环境保证措施26、施工机具计划27、手段用料28、施工人员计划29、产品防护措施30、交工资料目录1、主要编制依据1.1赤峰博元化工科技有限责任公司年产15万吨/年甲醇安装工程招标文件1.3《机械设备安装工程施工及验收通用规定》GB50231—981.4《压缩机、风机、泵安装工程施工及验收规范》GB50275—20101.5《化工机器安装工程施工及验收规范（往复式压缩机）》HGJ206-9231.6《化工机器安装工程施工及验收规范》（通用规定）HGJ203-831.7《化工设备安装工程施工及验收规范》HGJ20236-931.8《现场设备、工艺管道焊接工程施工及验收规范》GB50236-20112、编制说明2.1本方案为赤峰博元化工科技有限公司克什克腾旗净化气制15万吨/年甲醇工程标段，压缩工段的甲醇原料气压缩机组安装而编制。压缩机型号为4M45,本压缩机进行甲醇新鲜气、循环气压缩，共计3台，为压缩工段的关键设备。2.2本机设计采用固定水冷对称平衡四列一级无油润滑活塞式压缩机，两种介质同时进行一级压缩，由同步电机直接驱动，压缩机主要技术参数见下表：名称项目联合压缩机压缩机型式4M45压缩机数量3排气量40932/155525Nm3/h进气压力3.16/4.95MPa最终压力5.86/5.8MPa转速333r/min同步电机容量2800kW同步电机型号TAW2800-18/2600G压缩机重量38000Kg3、压缩机安装工艺程序机器及零部件开箱验收施工准备机身、煤油试漏机身就位、找正基础验收地脚螺栓一次灌浆大轴清洗就位、找平机身二次罐浆机身清洗找平、主轴安装连杆、十字头清洗予组装气缸清洗安装、找平、找正、二次罐浆电动机安装、对中、盘车器安装4活塞清洗安装连杆、十字头安装缓冲罐安装分离器冷却器水封槽、污油槽、稀油安装、找正、二次灌浆润滑油系统油管、注油器、注油器油管安装、试压油管吹扫油循环压缩机工艺管道安装空试气阀清洗安装负荷试车吹扫交工验收4、安装前应具备的条件4.1安装前应具备的技术资料4.1.1机组出厂合格证书及下列技术检验证明书；4.1.2机身、中体、气缸、主轴、连杆、活塞杆等主要部件的时效或调质处理证明书；4.1.3机身试漏合格证明书；4.1.4气缸本体及水冷夹套的水压试验合格证明书；4.1.5高压缸体、主轴、连杆、活塞杆等部件的无损检测合格证书；4.1.6压力容器的水压力试验合格证明书；4.1.7重要零件和机器所附的管材、管件、阀门等的材质合格证明书及阀门试压合格证明书；4.1.8压缩机出厂前预组装及试运转记录。4.1.9机器与设备安装平面布置图、安装图、基础图、总装配图、主要部件图，易损零件图及安装说明书等资料；4.1.10机组装箱清单；4.1.11具备经批准的施工方案和安装规范。4.2安装现场应具备的条件4.2.1设备基础具备安装条件，厂房已封闭。室内地坪已施工完；4.2.2施工运输道路畅通；4.2.3施工用的照明，水源及电源已备齐；4.2.4压缩机厂房起重机已具备使用条件；4.2.5机组的零部件、配件及工具等具有贮存房间；4.2.6安装现场备有必要的消防器材；4.2.7施工人员及机具已进场，并对施工人员进行了详细的技术交底；4.2.8设备已经双方共检合格，并运至安装现场；5、基础验收55.1基础移交时，应有质量合格证明书及测量记录，在基础上应明显地画出标高基准线及基础的纵横中心线，在厂房柱子上有坐标轴线，基础应有沉降观测点及沉降记录；5.2基础表面应当平整，基础表面应无裂纹、蜂窝、露筋等缺陷并清扫干净，螺栓孔尺寸应符合图纸要求；5.3螺栓孔应无堵塞，表面无异物粘污，内部无杂物；5.4验收基础时应按有关的土建图和技术文件对基础进...
