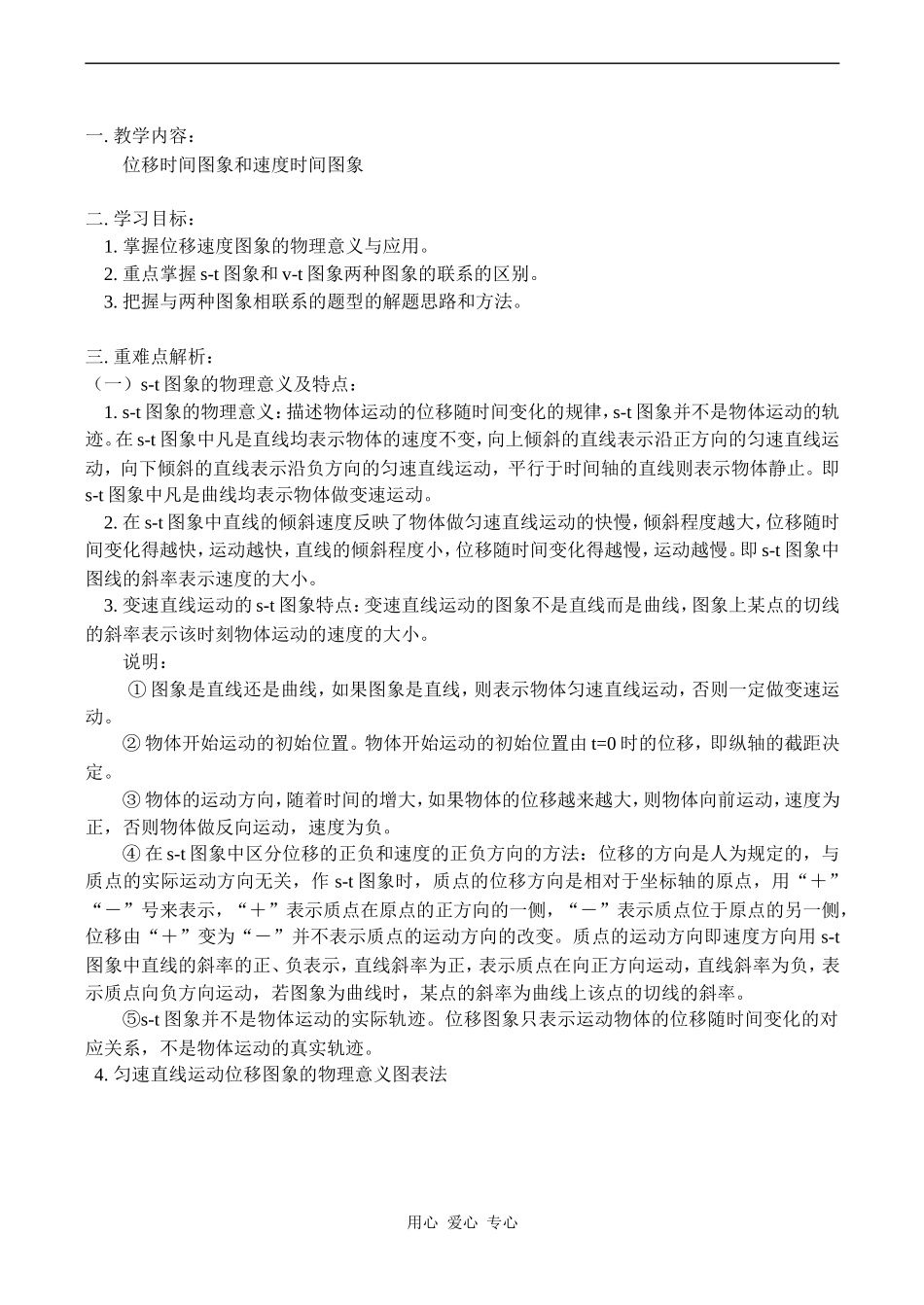

一.教学内容：位移时间图象和速度时间图象二.学习目标：1.掌握位移速度图象的物理意义与应用。2.重点掌握s-t图象和v-t图象两种图象的联系的区别。3.把握与两种图象相联系的题型的解题思路和方法。三.重难点解析：（一）s-t图象的物理意义及特点：1.s-t图象的物理意义：描述物体运动的位移随时间变化的规律，s-t图象并不是物体运动的轨迹。在s-t图象中凡是直线均表示物体的速度不变，向上倾斜的直线表示沿正方向的匀速直线运动，向下倾斜的直线表示沿负方向的匀速直线运动，平行于时间轴的直线则表示物体静止。即s-t图象中凡是曲线均表示物体做变速运动。2.在s-t图象中直线的倾斜速度反映了物体做匀速直线运动的快慢，倾斜程度越大，位移随时间变化得越快，运动越快，直线的倾斜程度小，位移随时间变化得越慢，运动越慢。即s-t图象中图线的斜率表示速度的大小。3.变速直线运动的s-t图象特点：变速直线运动的图象不是直线而是曲线，图象上某点的切线的斜率表示该时刻物体运动的速度的大小。说明：①图象是直线还是曲线，如果图象是直线，则表示物体匀速直线运动，否则一定做变速运动。②物体开始运动的初始位置。物体开始运动的初始位置由t=0时的位移，即纵轴的截距决定。③物体的运动方向，随着时间的增大，如果物体的位移越来越大，则物体向前运动，速度为正，否则物体做反向运动，速度为负。④在s-t图象中区分位移的正负和速度的正负方向的方法：位移的方向是人为规定的，与质点的实际运动方向无关，作s-t图象时，质点的位移方向是相对于坐标轴的原点，用“＋”“－”号来表示，“＋”表示质点在原点的正方向的一侧，“－”表示质点位于原点的另一侧，位移由“＋”变为“－”并不表示质点的运动方向的改变。质点的运动方向即速度方向用s-t图象中直线的斜率的正、负表示，直线斜率为正，表示质点在向正方向运动，直线斜率为负，表示质点向负方向运动，若图象为曲线时，某点的斜率为曲线上该点的切线的斜率。⑤s-t图象并不是物体运动的实际轨迹。位移图象只表示运动物体的位移随时间变化的对应关系，不是物体运动的真实轨迹。4.匀速直线运动位移图象的物理意义图表法用心爱心专心图象中的点和线物理意义图象时间t1表示甲物体比开始计时晚出发时间t1截距s0表示乙物体出发时离原点的距离为s0图线乙表示乙运动方向与规定的正方向相反表示乙物体在t5时刻回到原点时间t5表示甲物体运动到乙的出发点水平线段AB表示甲物体在t2~t3时间内静止交点P表示t4时刻两物体相遇，距原点距离相等图线斜率表示物体运动速度（二）v-t图象的物理意义及特点：1.匀速直线运动的v-t图象是一条平行于时间轴的直线。任一时间段对应的位移大小可以用直线与所对应的时间轴所包围的面积来表示。2.匀变速直线运动的速度时间图象：①图象特征：v-t图象是一条倾斜直线，注意图象不是物体的运动轨迹。②图象上的点表示某时刻质点的运动速度。③v-t图象中直线的斜率表示速度的变化率，斜率的正负表示加速还是减速。④速度图象中的交点，不表示两物体相遇，而是表示此时刻两物体的速度大小相等，方向也相同。⑤匀变速直线运动的位移在数值上也等于图象与坐标轴所围成的面积。图形在t轴上方时位移的符号为正，图形在t轴的下方时，位移的符号为负。⑥图象上横截距表示速度为零的时刻，纵截距表示物体运动的初速度。（三）对于s-t图象和v-t图象的比较：用心爱心专心ts图象tv图象①表示物体做匀速直线运动，斜率（图线的倾斜程度）表示速度表示物体做匀加速直线运动，斜率（图线的倾斜程度）表示速度变化率②表示物体静止表示物体做匀速直线运动③表示物体静止表示物体静止④表示物体自s0位置向负方向做匀速直线运动表示物体以v0的初速度向正方向做匀减速直线运动⑤交点的纵坐标表示三个物体此时刻相遇交点的纵坐标表示三个物体此时刻的速度是相同的⑥t1时刻的位移s1t1时刻物体的速度v1⑦与④平行，表示速度相同与④平行，表示速度变化快慢程度相同【典型例题】问题1、识别s-t图象和v-t图象：例题：如图所示，I、II两条直线分别描述P、Q两个物体的位移－时间图象，下列说法中正确的是（）A.两物体均做匀速直线运动。B.M...
