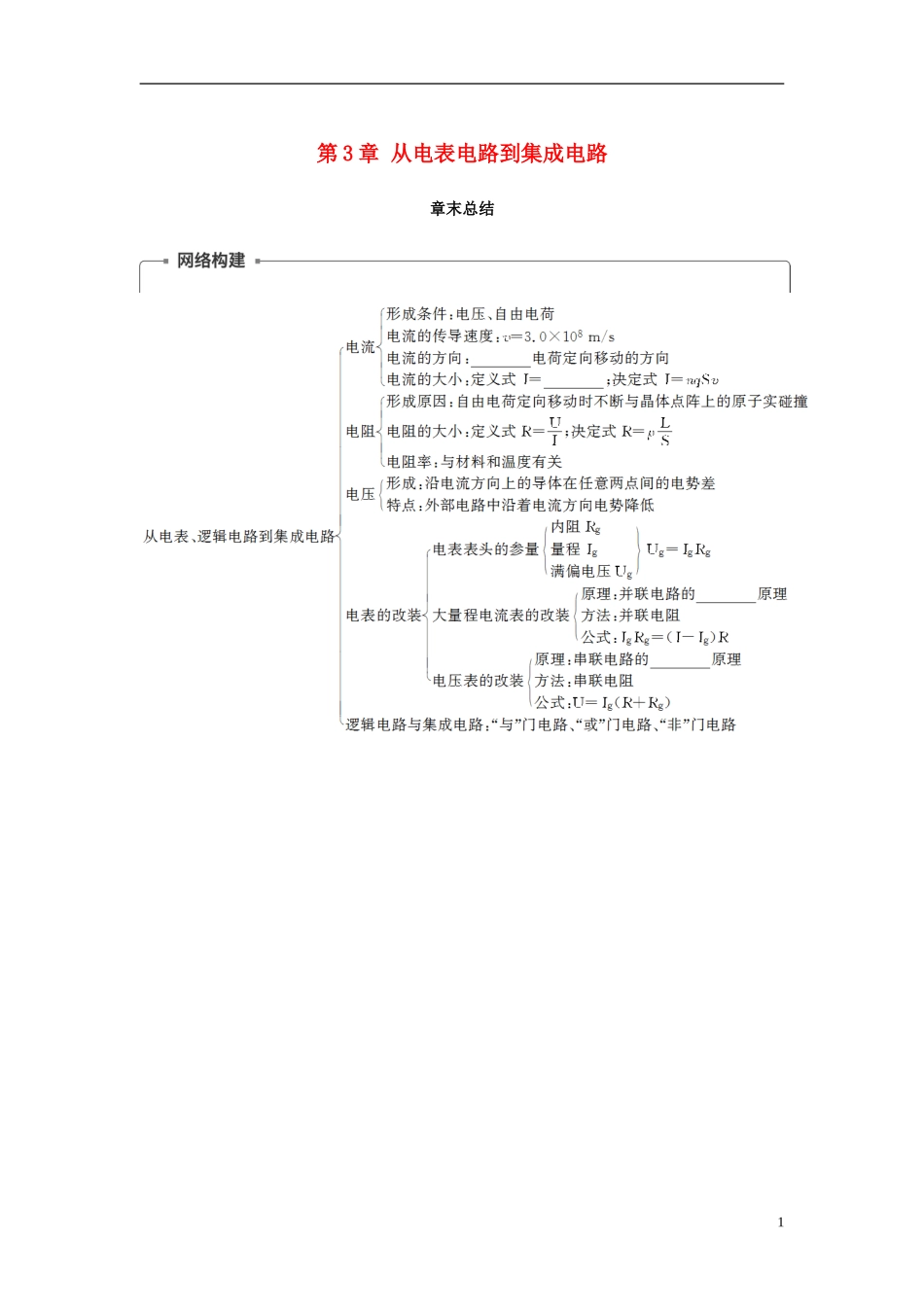

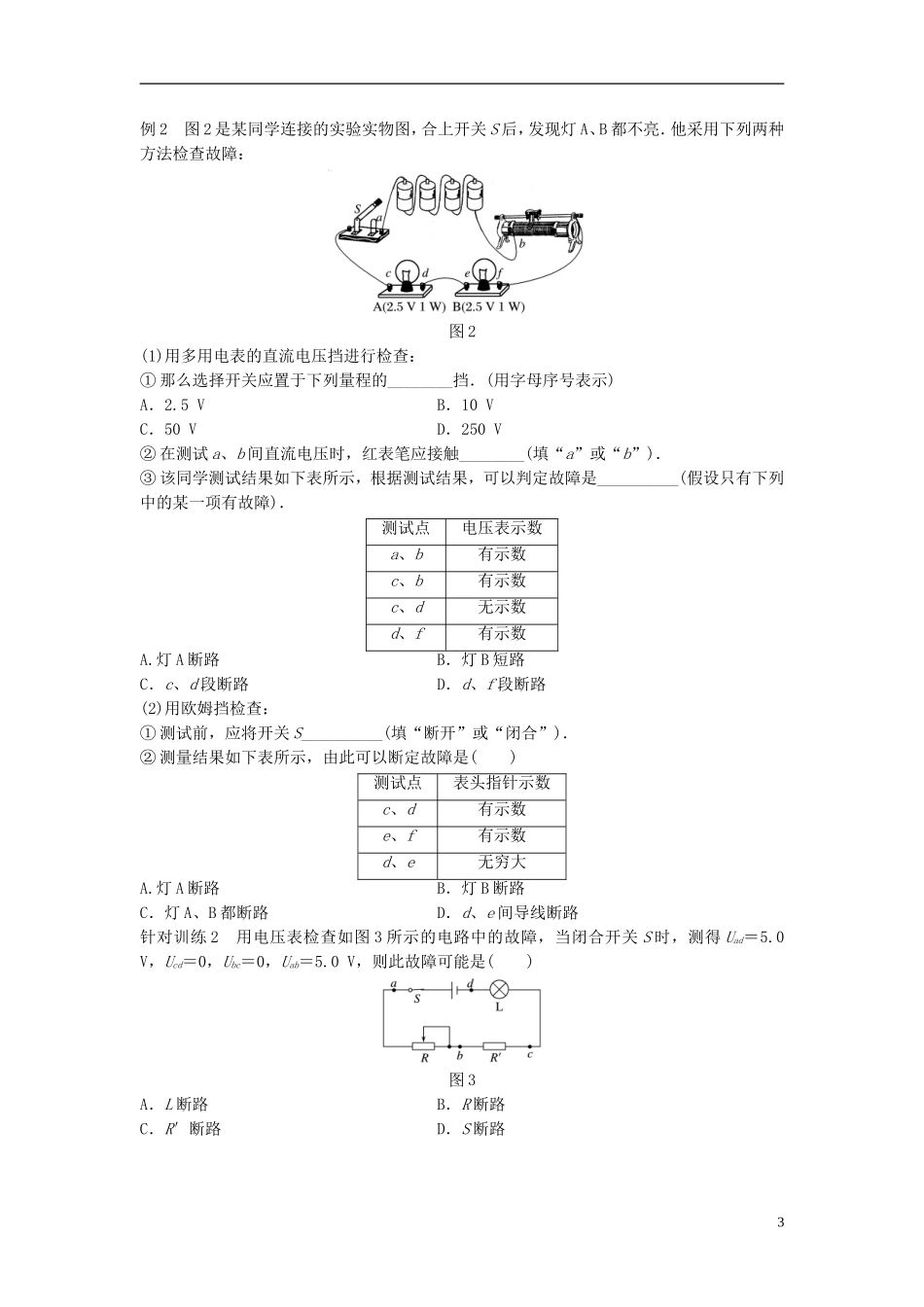

第3章从电表电路到集成电路章末总结1一、串、并联电路的分析1．串联电路和并联电路的电阻(1)串联电路的总电阻等于各部分电路电阻__________，即R＝________________________.(2)并联电路总电阻的倒数等于各支路电阻的倒数________，即＝_______________.2．串联电路的电压分配：串联电路中各电阻两端的电压跟它的阻值成________，即＝＝…＝＝I.3．并联电路的电流分配：并联电路中通过各支路电阻的电流跟它们的阻值成________，即I1R1＝I2R2＝…＝InRn＝U.4．多个电阻无论串联还是并联，其中任一电阻增大，总电阻也随之________．以两电阻R1、R2为例加以说明．串联时R＝R1＋R2，并联时R＝＝.可见，当R1或R2增大时，R都随之增大．例1如图1所示的两个串联电阻R1＝12kΩ，R2＝36kΩ，A、B两端的电压保持15V不变，那么图1(1)S与C、D均断开时，R1、R2两端的电压分别是多少？(2)如果电压表V的内阻是12kΩ，当S分别与C、D接触时电压表的读数分别是多少？针对训练1已知通过三个并联支路的电流之比是I1∶I2∶I3＝1∶2∶3，则三个并联支路的电阻之比R1∶R2∶R3为()A．1∶2∶3．3∶2∶1C．2∶3∶6．6∶3∶2二、电路故障的分析方法1．用电压表检查故障：(1)断路故障判断：用电压表与电源并联，若有示数，再逐段与电路并联，若电压表示数与电源电动势相等，则说明该段电路中有断点．(2)短路故障判断：用电压表与电源并联，若有示数，再逐段与电路并联，若电压表示数为零，则说明该段电路被短路．2．用欧姆表检查故障：用欧姆表检查故障，一定要注意将待测部分与电路断开．若测得某段电路的电阻为零，说明该部分短路；若测得某段电路的电阻无穷大，说明该部分断路．2例2图2是某同学连接的实验实物图，合上开关S后，发现灯A、B都不亮．他采用下列两种方法检查故障：图2(1)用多用电表的直流电压挡进行检查：①那么选择开关应置于下列量程的________挡．(用字母序号表示)A．2.5VB．10VC．50VD．250V②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．③该同学测试结果如下表所示，根据测试结果，可以判定故障是__________(假设只有下列中的某一项有故障)．测试点电压表示数a、b有示数c、b有示数c、d无示数d、f有示数A.灯A断路B．灯B短路C．c、d段断路D．d、f段断路(2)用欧姆挡检查：①测试前，应将开关S__________(填“断开”或“闭合”)．②测量结果如下表所示，由此可以断定故障是()测试点表头指针示数c、d有示数e、f有示数d、e无穷大A.灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路针对训练2用电压表检查如图3所示的电路中的故障，当闭合开关S时，测得Uad＝5.0V，Ucd＝0，Ubc＝0，Uab＝5.0V，则此故障可能是()图3A．L断路B．R断路C．R′断路D．S断路31．(电路的串、并联)如图4所示电路中，电压保持不变，当开关S断开时，电流表A的示数为0.6A，当开关S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1∶R2为()图4A．1∶2B．2∶1C．2∶3D．3∶22．(电路故障问题)两盏电灯串联如图5所示，电源电压是6V．闭合开关以后，电灯不亮，导线都是好的．用电压表测A、B间和B、C间的电压都是0，而测得C、D间的电压是6V．则故障可能是()图5A．L1断路B．L2断路C．开关没接通D．以上都有可能3．(电路故障问题)如图6所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a端，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．下列选项中符合操作规程的是()图6A．选择直流10V挡B．选择直流0.5A挡C．选择直流2.5V挡D．选择欧姆挡4．(串联电路)一盏弧光灯的额定电压是40V，正常工作时的电流是5A，如何把它接入电压恒为220V的照明线路上，使它正常工作？4答案精析网络构建正分流分压题型探究一、1．(1)之和R1＋R2＋R3＋…＋Rn(2)之和＋＋＋…＋2．正比3．反比4．增大例1(1)3.75V11.25V(2)VV解析(1)根据串联电路的电压特点知U∝R，所以U1＝U＝×15V＝3.75VU2＝U＝×15V＝11.25V.(2)当S与C接触时，电压表与R1并联，测并联支路电压，并联电阻R并＝＝kΩ＝6kΩU并＝U＝×15V＝V.同理，当...
