高中物理：交变电流复习专题学案新课标人教版3-2VIP免费

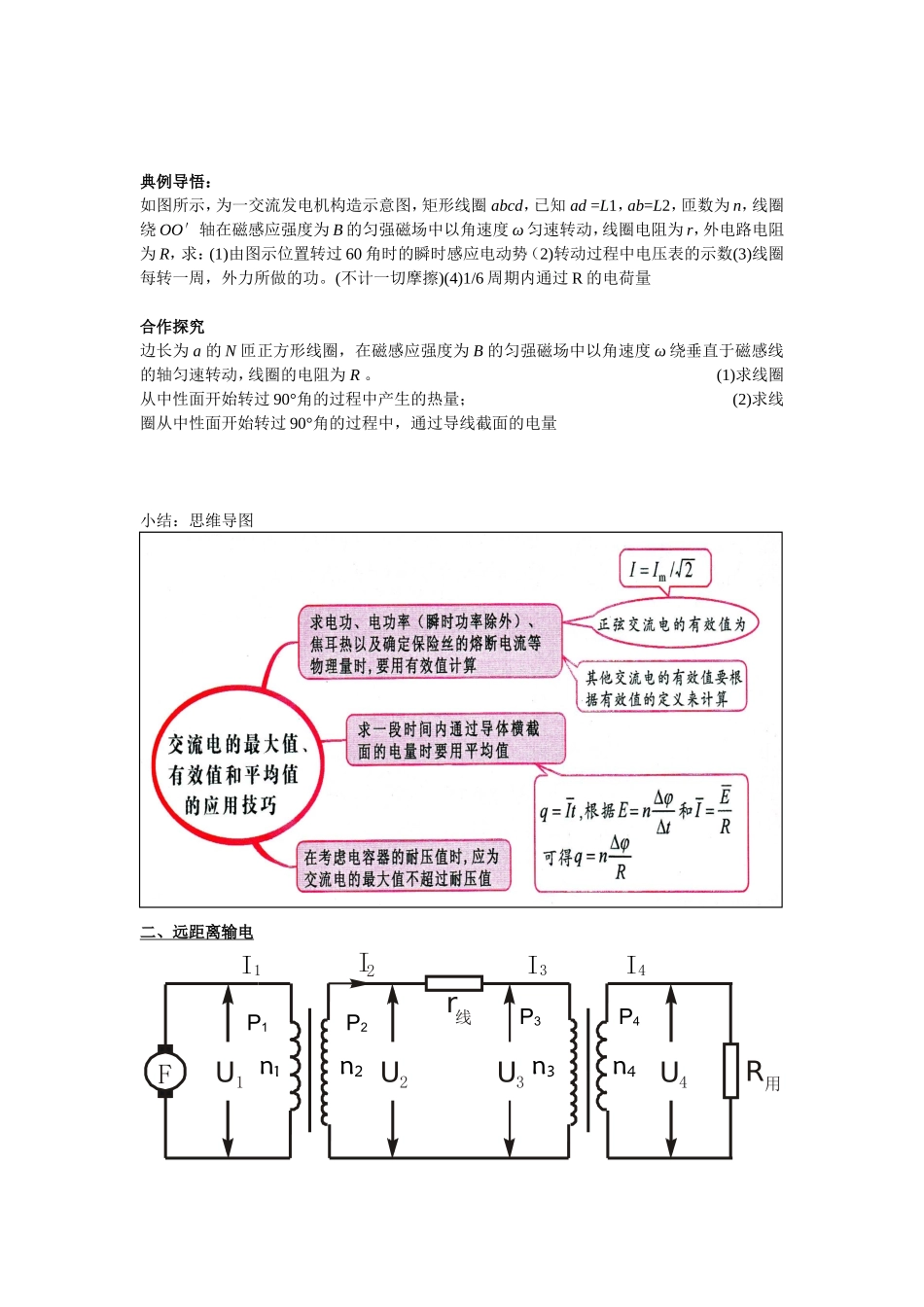

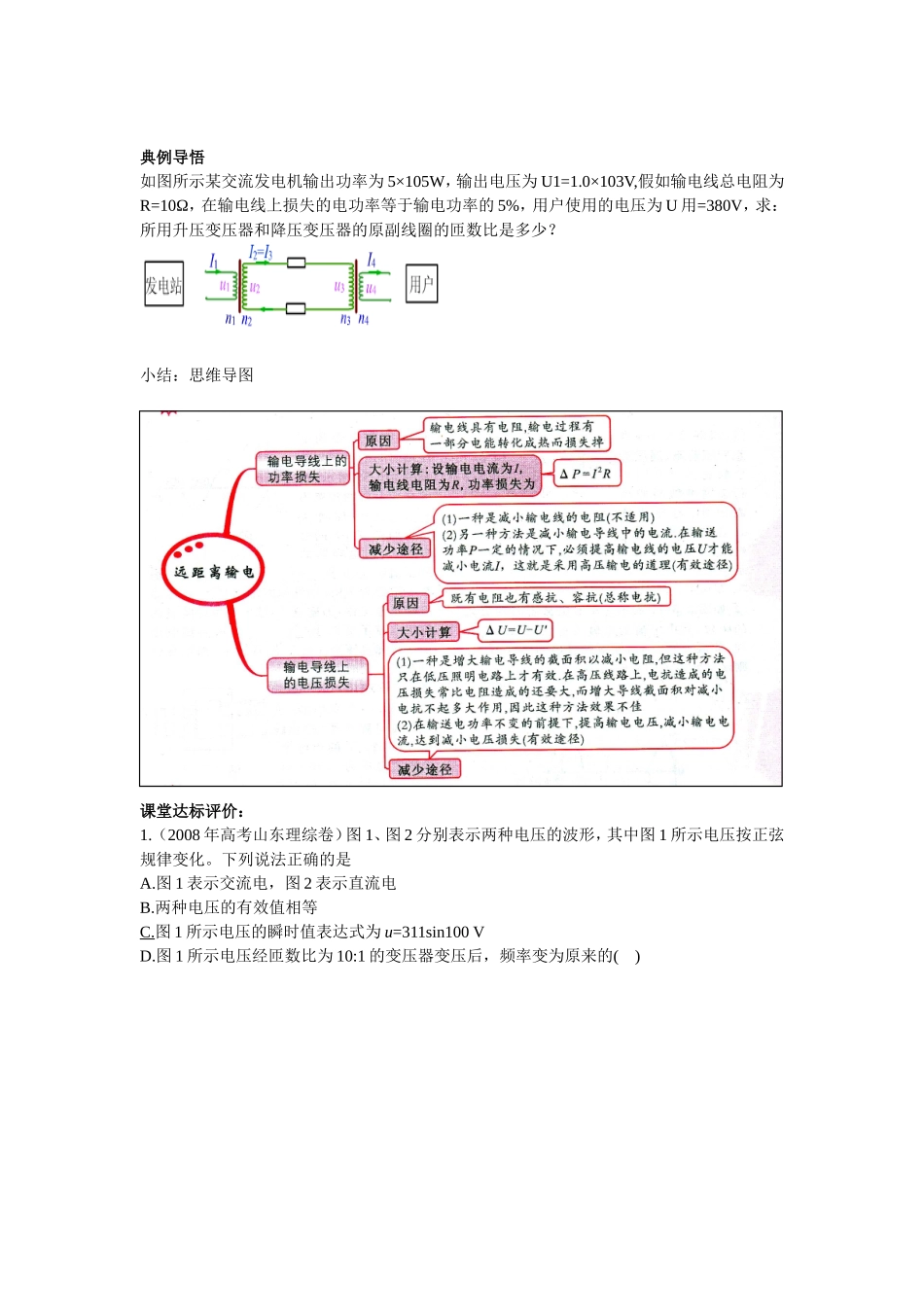

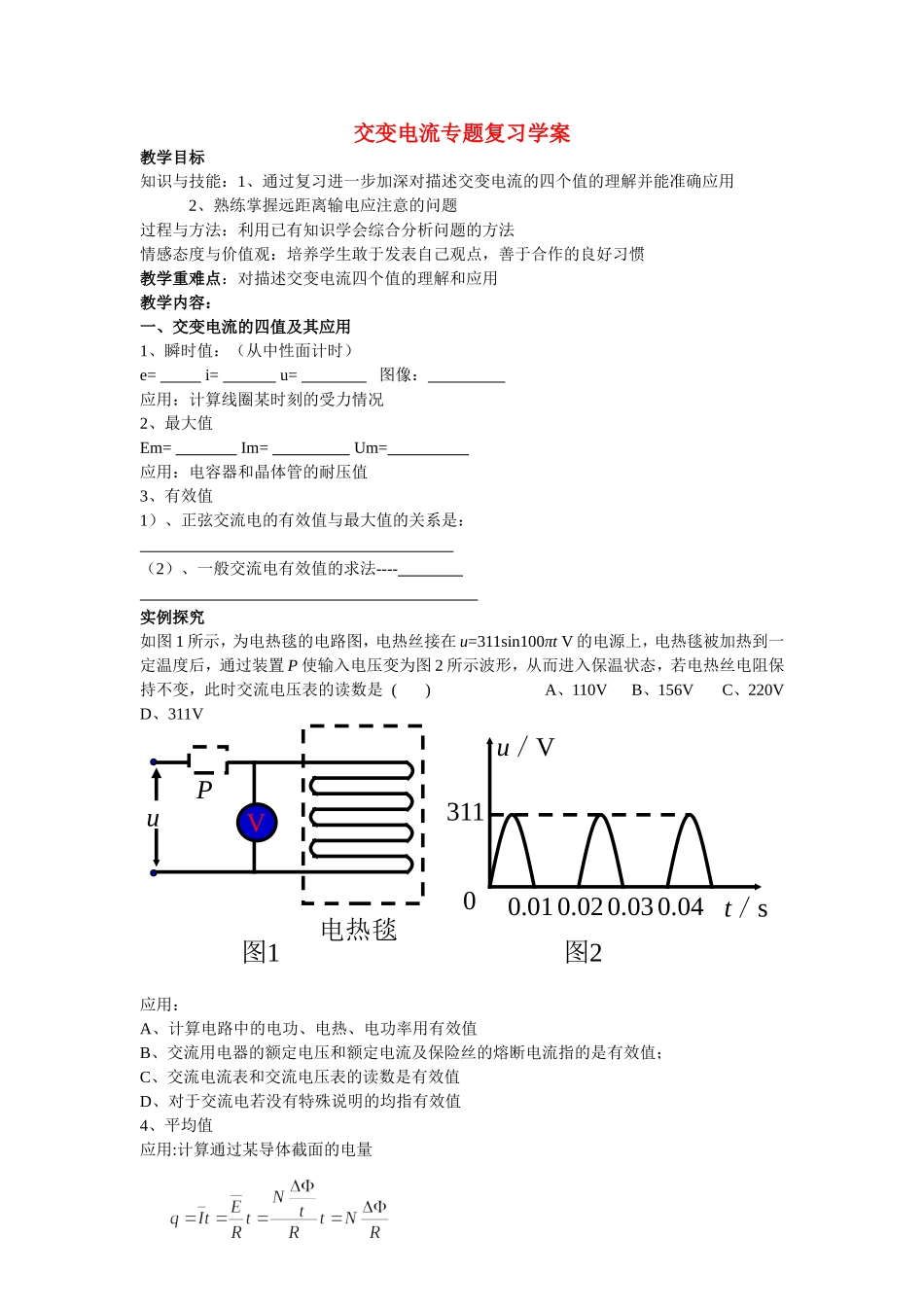

交变电流专题复习学案教学目标知识与技能：1、通过复习进一步加深对描述交变电流的四个值的理解并能准确应用2、熟练掌握远距离输电应注意的问题过程与方法：利用已有知识学会综合分析问题的方法情感态度与价值观：培养学生敢于发表自己观点，善于合作的良好习惯教学重难点：对描述交变电流四个值的理解和应用教学内容：一、交变电流的四值及其应用1、瞬时值：（从中性面计时）e=i=u=图像：应用：计算线圈某时刻的受力情况2、最大值Em=Im=Um=应用：电容器和晶体管的耐压值3、有效值1）、正弦交流电的有效值与最大值的关系是：（2）、一般交流电有效值的求法----实例探究如图1所示，为电热毯的电路图，电热丝接在u=311sin100πtV的电源上，电热毯被加热到一定温度后，通过装置P使输入电压变为图2所示波形，从而进入保温状态，若电热丝电阻保持不变，此时交流电压表的读数是()A、110VB、156VC、220VD、311V应用：A、计算电路中的电功、电热、电功率用有效值B、交流用电器的额定电压和额定电流及保险丝的熔断电流指的是有效值；C、交流电流表和交流电压表的读数是有效值D、对于交流电若没有特殊说明的均指有效值4、平均值应用:计算通过某导体截面的电量u／Vt／s31100.010.030.020.04PVu电热毯图1图2典例导悟：如图所示，为一交流发电机构造示意图，矩形线圈abcd，已知ad=L1，ab=L2，匝数为n，线圈绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动，线圈电阻为r，外电路电阻为R，求：(1)由图示位置转过60角时的瞬时感应电动势（2)转动过程中电压表的示数(3)线圈每转一周，外力所做的功。(不计一切摩擦)(4)1/6周期内通过R的电荷量合作探究边长为a的N匝正方形线圈，在磁感应强度为B的匀强磁场中以角速度ω绕垂直于磁感线的轴匀速转动，线圈的电阻为R。(1)求线圈从中性面开始转过90°角的过程中产生的热量；(2)求线圈从中性面开始转过90°角的过程中，通过导线截面的电量小结：思维导图二、远距离输电14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4典例导悟如图所示某交流发电机输出功率为5×105W，输出电压为U1=1.0×103V,假如输电线总电阻为R=10Ω，在输电线上损失的电功率等于输电功率的5%，用户使用的电压为U用=380V，求：所用升压变压器和降压变压器的原副线圈的匝数比是多少？小结：思维导图课堂达标评价：1.（2008年高考山东理综卷）图1、图2分别表示两种电压的波形，其中图1所示电压按正弦规律变化。下列说法正确的是A.图1表示交流电，图2表示直流电B.两种电压的有效值相等C.图1所示电压的瞬时值表达式为u=311sin100VD.图1所示电压经匝数比为10:1的变压器变压后，频率变为原来的()2、(2009年山东高考题)某小型水电站的电能输送示意图如下。发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n，n2。降压变压器原副线匝数分别为a3、n4（变压器均为理想变压器）。要使额定电压为220V的用电器正常工作，则（）A．3214nnnnB．3214nnnnC．升压变压器的输出电压等于降压变压器的输入电压D．升压变压器的输出功率大于降压变压器的输入功率学后反思：本节课哪些内容还有待课后继续探究？
