高中物理 12.2波的图像学案 新人教版选修3-4VIP免费

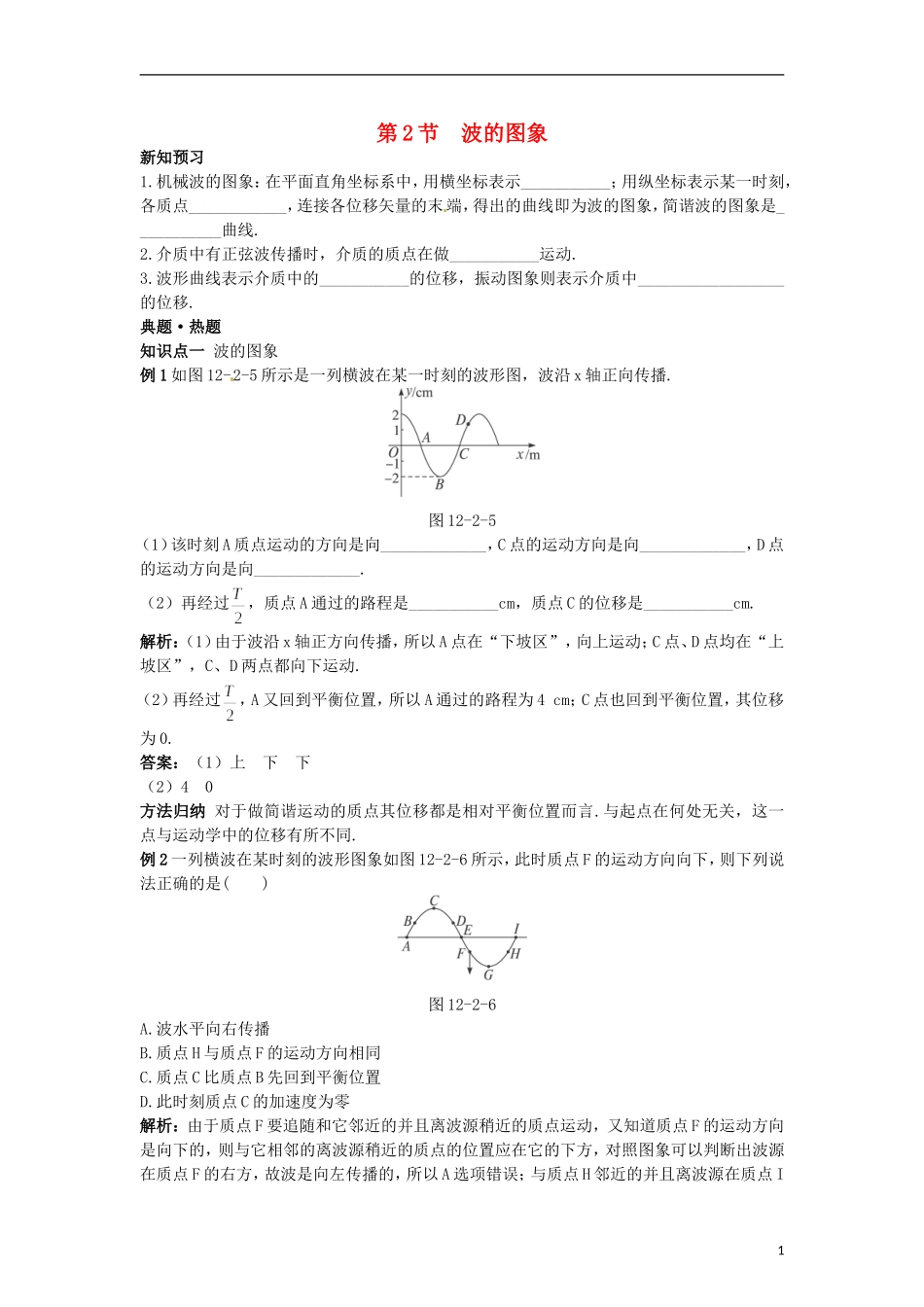

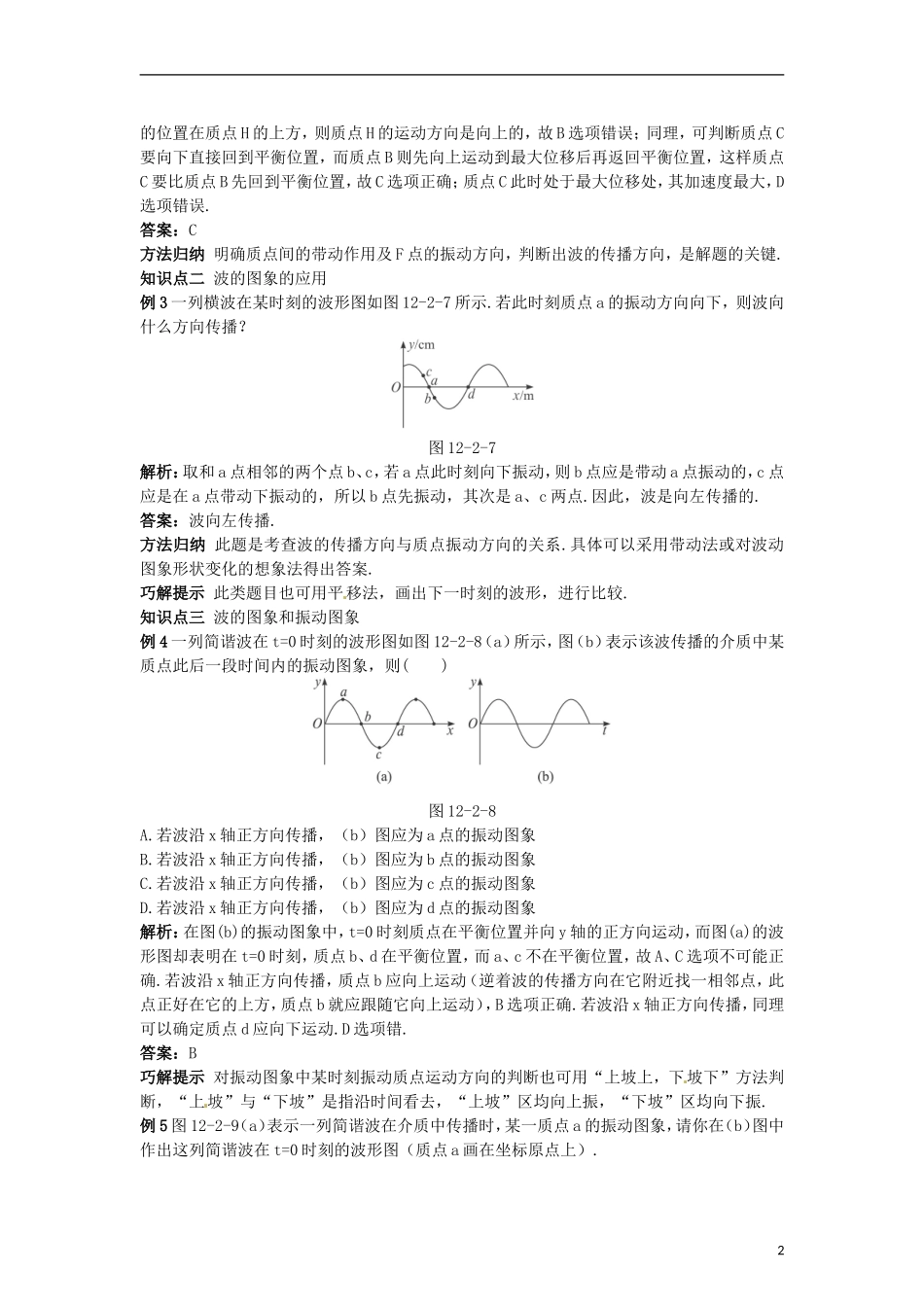

第2节波的图象新知预习1.机械波的图象：在平面直角坐标系中，用横坐标表示___________；用纵坐标表示某一时刻，各质点____________，连接各位移矢量的末端，得出的曲线即为波的图象，简谐波的图象是___________曲线.2.介质中有正弦波传播时，介质的质点在做___________运动.3.波形曲线表示介质中的___________的位移，振动图象则表示介质中__________________的位移.典题·热题知识点一波的图象例1如图12-2-5所示是一列横波在某一时刻的波形图，波沿x轴正向传播.图12-2-5（1）该时刻A质点运动的方向是向_____________，C点的运动方向是向_____________，D点的运动方向是向_____________.（2）再经过，质点A通过的路程是___________cm，质点C的位移是___________cm.解析：（1）由于波沿x轴正方向传播，所以A点在“下坡区”，向上运动；C点、D点均在“上坡区”，C、D两点都向下运动.（2）再经过，A又回到平衡位置，所以A通过的路程为4cm；C点也回到平衡位置，其位移为0.答案：（1）上下下（2）40方法归纳对于做简谐运动的质点其位移都是相对平衡位置而言.与起点在何处无关，这一点与运动学中的位移有所不同.例2一列横波在某时刻的波形图象如图12-2-6所示，此时质点F的运动方向向下，则下列说法正确的是()图12-2-6A.波水平向右传播B.质点H与质点F的运动方向相同C.质点C比质点B先回到平衡位置D.此时刻质点C的加速度为零解析：由于质点F要追随和它邻近的并且离波源稍近的质点运动，又知道质点F的运动方向是向下的，则与它相邻的离波源稍近的质点的位置应在它的下方，对照图象可以判断出波源在质点F的右方，故波是向左传播的，所以A选项错误；与质点H邻近的并且离波源在质点I1的位置在质点H的上方，则质点H的运动方向是向上的，故B选项错误；同理，可判断质点C要向下直接回到平衡位置，而质点B则先向上运动到最大位移后再返回平衡位置，这样质点C要比质点B先回到平衡位置，故C选项正确；质点C此时处于最大位移处，其加速度最大，D选项错误.答案：C方法归纳明确质点间的带动作用及F点的振动方向，判断出波的传播方向，是解题的关键.知识点二波的图象的应用例3一列横波在某时刻的波形图如图12-2-7所示.若此时刻质点a的振动方向向下，则波向什么方向传播？图12-2-7解析：取和a点相邻的两个点b、c，若a点此时刻向下振动，则b点应是带动a点振动的，c点应是在a点带动下振动的，所以b点先振动，其次是a、c两点.因此，波是向左传播的.答案：波向左传播.方法归纳此题是考查波的传播方向与质点振动方向的关系.具体可以采用带动法或对波动图象形状变化的想象法得出答案.巧解提示此类题目也可用平移法，画出下一时刻的波形，进行比较.知识点三波的图象和振动图象例4一列简谐波在t=0时刻的波形图如图12-2-8（a）所示，图（b）表示该波传播的介质中某质点此后一段时间内的振动图象，则()图12-2-8A.若波沿x轴正方向传播，（b）图应为a点的振动图象B.若波沿x轴正方向传播，（b）图应为b点的振动图象C.若波沿x轴正方向传播，（b）图应为c点的振动图象D.若波沿x轴正方向传播，（b）图应为d点的振动图象解析：在图(b)的振动图象中，t=0时刻质点在平衡位置并向y轴的正方向运动，而图(a)的波形图却表明在t=0时刻，质点b、d在平衡位置，而a、c不在平衡位置，故A、C选项不可能正确.若波沿x轴正方向传播，质点b应向上运动（逆着波的传播方向在它附近找一相邻点，此点正好在它的上方，质点b就应跟随它向上运动），B选项正确.若波沿x轴正方向传播，同理可以确定质点d应向下运动.D选项错.答案：B巧解提示对振动图象中某时刻振动质点运动方向的判断也可用“上坡上，下坡下”方法判断，“上坡”与“下坡”是指沿时间看去，“上坡”区均向上振，“下坡”区均向下振.例5图12-2-9（a）表示一列简谐波在介质中传播时，某一质点a的振动图象，请你在（b）图中作出这列简谐波在t=0时刻的波形图（质点a画在坐标原点上）.2图12-2-9解析：t=0时刻质点a正处于平衡位置且沿+y方向运动，经达正向最大位移处，设x轴正向为波动方向，由波动与振动方向关系的判断方法，得出t=0时刻的波形如图12-2-10.图12-2-10答案：如图12-2-10所示.方...
