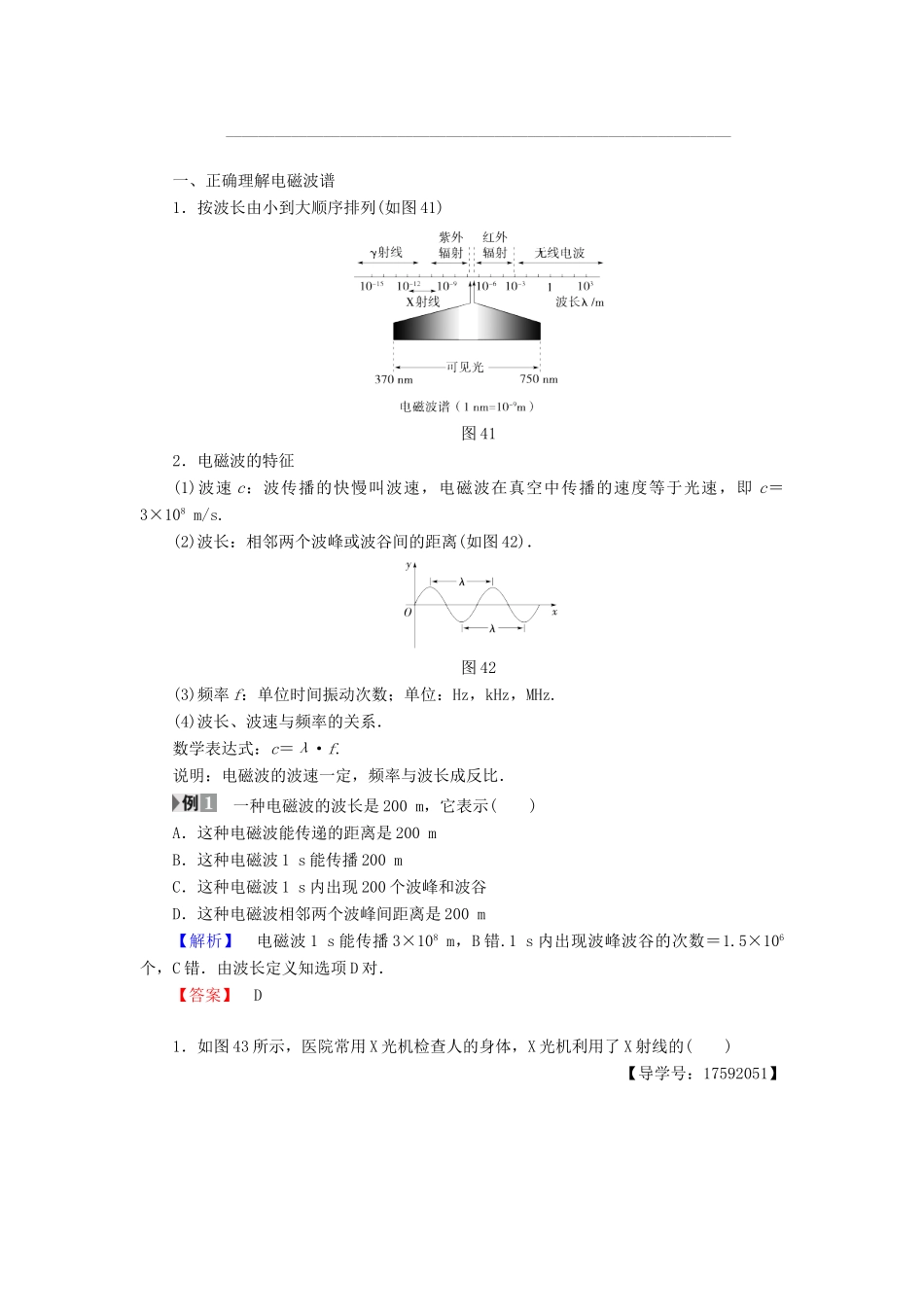

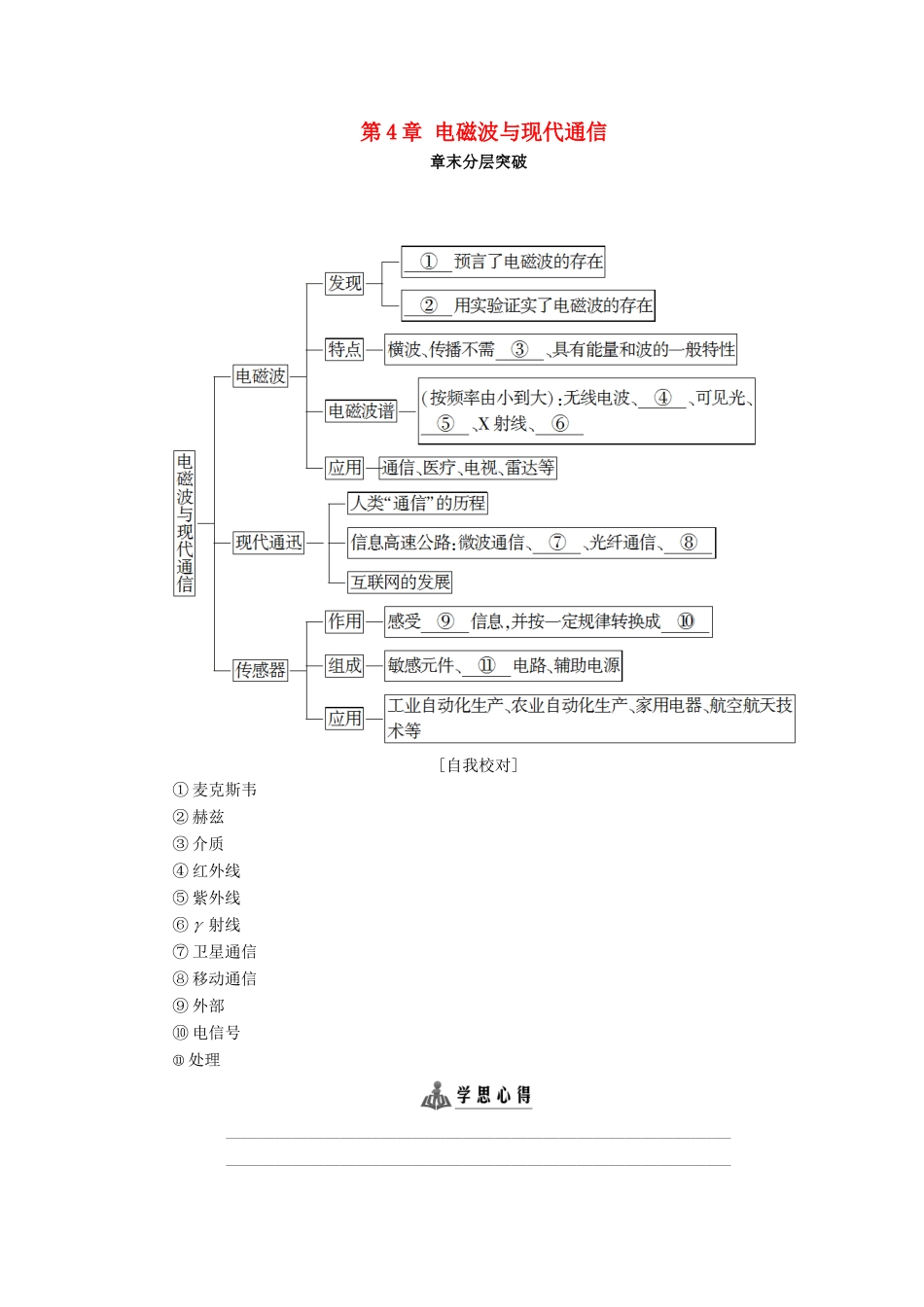

第4章电磁波与现代通信章末分层突破[自我校对]①麦克斯韦②赫兹③介质④红外线⑤紫外线⑥γ射线⑦卫星通信⑧移动通信⑨外部⑩电信号⑪处理__________________________________________________________________________________________________________________________________________________________________________________________一、正确理解电磁波谱1．按波长由小到大顺序排列(如图41)图412．电磁波的特征(1)波速c：波传播的快慢叫波速，电磁波在真空中传播的速度等于光速，即c＝3×108m/s.(2)波长：相邻两个波峰或波谷间的距离(如图42)．图42(3)频率f：单位时间振动次数；单位：Hz，kHz，MHz.(4)波长、波速与频率的关系．数学表达式：c＝λ·f.说明：电磁波的波速一定，频率与波长成反比．一种电磁波的波长是200m，它表示()A．这种电磁波能传递的距离是200mB．这种电磁波1s能传播200mC．这种电磁波1s内出现200个波峰和波谷D．这种电磁波相邻两个波峰间距离是200m【解析】电磁波1s能传播3×108m，B错.1s内出现波峰波谷的次数＝1.5×106个，C错．由波长定义知选项D对．【答案】D1．如图43所示，医院常用X光机检查人的身体，X光机利用了X射线的()【导学号：17592051】图43A．荧光效应B．灭菌消毒作用C．强穿透能力D．显著热效应【解析】X射线能够穿透物质，可以用来检查人体内部器官，选项C正确．【答案】C二、热敏电阻的型号及其特点热敏电阻器(thermistor)是电阻值随温度变化而变化的敏感元件．在工作温度范围内，电阻值随温度上升而增加的是正温度系数(PTC)热敏电阻器；电阻值随温度上升而减小的是负温度系数(NTC)热敏电阻器．热敏电阻器可按电阻温度特性、材料、结构、工作方式、工作温度和用途进行分类．热敏电阻器的分类分类方式类别电阻温度特性正温度系数、负温度系数材料金属、半导体(单晶、多晶、陶瓷)结构珠状、片状、杆状、膜状工作方式直热式、旁热式工作温度常温、高温、低温用途测温控温、辐射能(功率)测量、稳压(稳幅)等热敏电阻器的用途十分广泛，主要应用于：①利用电阻—温度特性来测量温度、控制温度和元件、器件、电路的温度补偿；②利用非线性特性完成稳压、限幅、开关、过流保护作用；③利用不同媒质中热耗散特性的差异测量流量、流速、液面、热导、真空度等；④利用热惯性作为时间延迟器．将负温度系数热敏电阻、数字电流表、电源按图44连接，将烧杯装入2/3的水，用铁架台固定在加热器上．闭合开关S，当热敏电阻未放入水中时，电流表示数为I1，放入温水中时，电流表示数为I2，热敏电阻放在热水中，若示数为I3，则I1________I2________I3(填“大于”“等于”或“小于”).【导学号：17592052】图44【解析】温度越高，热敏电阻阻值越小，则电路中电流越大．【答案】小于小于2．(多选)如图45是测试热敏电阻R的实验电路图，滑动变阻器调节到某一定值，实验中观察到当温度升高时灯更亮．对实验现象分析正确的有()图45A．电路中电流减小了B．电路中电流增大了C．温度升高，热敏电阻的阻值增大D．温度升高，热敏电阻的阻值减小【解析】由电路结构知，灯变更亮时，电路中的电阻减小，因滑动变阻器的电阻值不变，故热敏电阻的阻值减小了，电路中的电流增大了，选项B，D正确．【答案】BD
