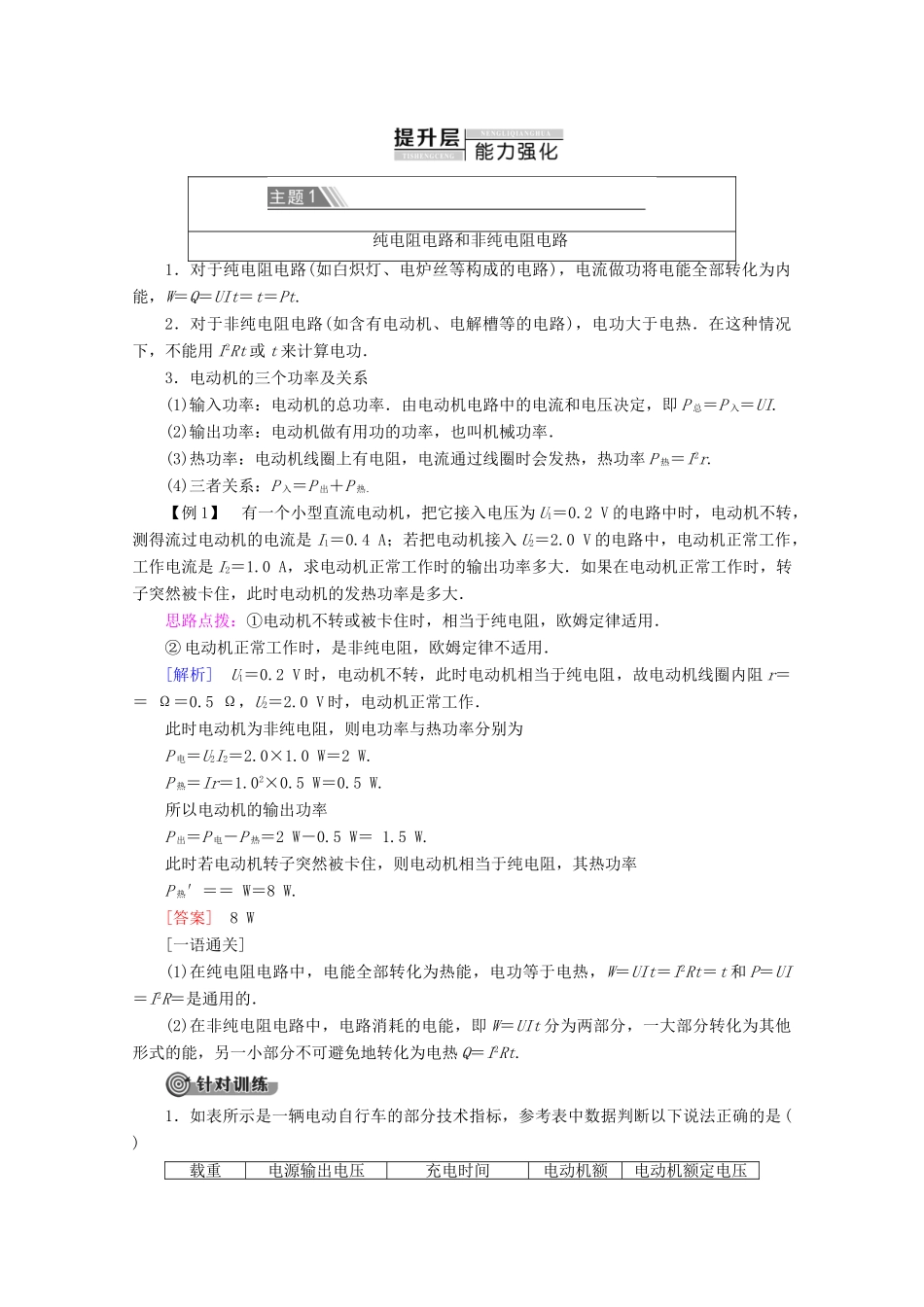

章末复习课1．基本概念(1)电流①定义式：I＝．②微观表达式：I＝nSve．③方向：与正电荷定向移动方向相同．(2)电阻①定义式：R＝．②决定式：R＝ρ．2．基本规律(1)电阻定律：R＝ρ．(2)欧姆定律①部分电路欧姆定律：I＝．②闭合电路欧姆定律：I＝．(3)电功和电热①电功：W＝IUt．②电热(焦耳定律)：Q＝I2Rt．(4)电功率①纯电阻：P＝IU＝I2R＝.②电源a．总功率：P总＝EI．b．发热功率：P热＝I2R．c．输出功率：P出＝IU．d．关系：P总＝P出＋P热.纯电阻电路和非纯电阻电路1．对于纯电阻电路(如白炽灯、电炉丝等构成的电路)，电流做功将电能全部转化为内能，W＝Q＝UIt＝t＝Pt.2．对于非纯电阻电路(如含有电动机、电解槽等的电路)，电功大于电热．在这种情况下，不能用I2Rt或t来计算电功．3．电动机的三个功率及关系(1)输入功率：电动机的总功率．由电动机电路中的电流和电压决定，即P总＝P入＝UI.(2)输出功率：电动机做有用功的功率，也叫机械功率．(3)热功率：电动机线圈上有电阻，电流通过线圈时会发热，热功率P热＝I2r.(4)三者关系：P入＝P出＋P热．【例1】有一个小型直流电动机，把它接入电压为U1＝0.2V的电路中时，电动机不转，测得流过电动机的电流是I1＝0.4A；若把电动机接入U2＝2.0V的电路中，电动机正常工作，工作电流是I2＝1.0A，求电动机正常工作时的输出功率多大．如果在电动机正常工作时，转子突然被卡住，此时电动机的发热功率是多大．思路点拨：①电动机不转或被卡住时，相当于纯电阻，欧姆定律适用．②电动机正常工作时，是非纯电阻，欧姆定律不适用．[解析]U1＝0.2V时，电动机不转，此时电动机相当于纯电阻，故电动机线圈内阻r＝＝Ω＝0.5Ω，U2＝2.0V时，电动机正常工作．此时电动机为非纯电阻，则电功率与热功率分别为P电＝U2I2＝2.0×1.0W＝2W.P热＝Ir＝1.02×0.5W＝0.5W.所以电动机的输出功率P出＝P电－P热＝2W－0.5W＝1.5W.此时若电动机转子突然被卡住，则电动机相当于纯电阻，其热功率P热′＝＝W＝8W.[答案]8W[一语通关](1)在纯电阻电路中，电能全部转化为热能，电功等于电热，W＝UIt＝I2Rt＝t和P＝UI＝I2R＝是通用的．(2)在非纯电阻电路中，电路消耗的电能，即W＝UIt分为两部分，一大部分转化为其他形式的能，另一小部分不可避免地转化为电热Q＝I2Rt.1．如表所示是一辆电动自行车的部分技术指标，参考表中数据判断以下说法正确的是()载重电源输出电压充电时间电动机额电动机额定电压定输出功率和电流80kg≥36V6～8h180W36V、6AA．电动机正常工作时每秒钟消耗的电能为180JB．电动机正常工作时每秒钟产生的热量为180JC．电动机的内电阻为1ΩD．电动机的内电阻为6ΩC[电动机正常工作时每秒钟消耗的电能E电＝W＝UIt＝36×6×1J＝216J，选项A错误；电动机正常工作时每秒钟产生的热量Q＝E电－P输出t＝216J－180×1J＝36J，选项B错误；由Q＝I2Rt得电动机的内电阻R＝＝Ω＝1Ω，选项C正确，选项D错误．]测量电阻的常用方法1．伏安法原理是欧姆定律．用电流表与电压表测出通过电阻的电流和电阻两端电压，根据R＝即可求得．2．替代法将待测电压表或电流表看成是一个电阻，与另一个电流表串联，同时使用一个单刀双掷开关，将开关接到一个电阻箱．使待测电表与电阻箱先后与另一电流表串联．调节电阻箱使两次电流表示数不变，则电阻箱的读数应等于电表的内阻．此法对电流表、电压表均可用，电路如图所示：3．半偏法电路如图所示，测电压表内阻时，用图甲；测电流表内阻用图乙．甲乙主要步骤(1)将电阻箱调为0，移动滑动变阻器使电表满偏，不再移动其触头．(2)调节电阻箱，使电表示数变为原来的一半，则电阻箱示数等于电表的内阻．4．多用电表法(粗测)选用多用电表的欧姆挡直接测量即可．【例2】为了测量一微安表头A的内阻，某同学设计了如图所示的电路．图中，A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池．完成下列实验步骤中的填空：(1)将S拨向接点1，接通S1，调节________，使待测表头指针偏转到适当位置，记下此时________的读数I；(2)然后将S拨向接点2，调节________，使________，记下此时RN的读数；(3)多次重复上...
