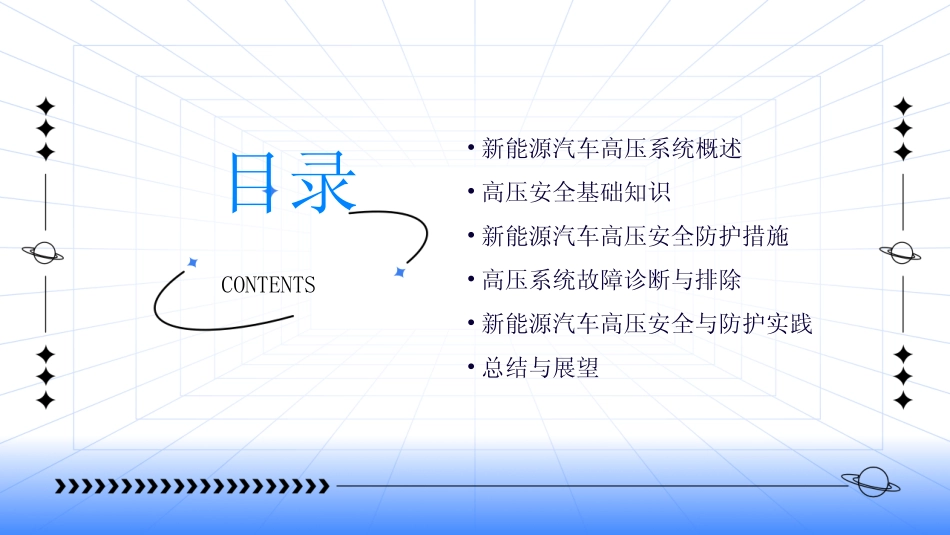

2024/1/281新能源汽车高压安全与防护pptx2024/1/282•新能源汽车高压系统概述•高压安全基础知识•新能源汽车高压安全防护措施•高压系统故障诊断与排除•新能源汽车高压安全与防护实践•总结与展望目录CONTENTS2024/1/28301新能源汽车高压系统概述2024/1/284高压电缆传输电能，连接高压电池组、电机控制器和充电接口等电气设备。充电接口连接外部电源，为高压电池组充电。高压配电盒分配电能，保护电路和电气设备。高压电池组存储电能，为电动机提供动力。电机控制器控制电动机的启动、加速、减速和停止，实现能量转换。高压系统组成与功能2024/1/285新能源汽车高压系统的电压通常达到几百伏甚至上千伏，远高于传统汽车的12V或24V电压。高电压由于新能源汽车需要较大的驱动力，因此高压系统中的电流也相应较大。大电流高压电气设备在工作时会产生大量热量，导致温度升高，需要采取散热措施。高温升高压电气设备的绝缘材料在高温或高电压下可能引发火灾或爆炸。易燃易爆高压电气设备特点2024/1/286ABCD充电过程当新能源汽车需要充电时，通过充电接口将外部电源的电能传输到高压电池组中存储起来。能量回收在车辆制动或减速时，电机控制器可以将电动机产生的反向电能回收并存储到高压电池组中，提高能量利用效率。故障保护当高压系统出现故障时，相关保护装置会自动切断电路，确保人员和车辆安全。放电过程在车辆行驶过程中，高压电池组将存储的电能释放出来，通过高压电缆传输到电机控制器中，驱动电动机运转。高压系统工作原理2024/1/28702高压安全基础知识2024/1/288高压电危害电击、电弧烧伤、电磁辐射等防护措施穿戴防护用具、保持安全距离、使用绝缘工具等高压电危害及防护措施2024/1/289高压安全操作规范操作前准备检查设备状态、确认安全措施、穿戴防护用具等操作中注意事项遵守操作规程、保持清醒状态、禁止单人操作等操作后处理关闭电源、清理现场、记录操作过程等2024/1/2810立即切断电源救援受伤人员防止事故扩大事故报告与分析高压事故应急处理使用绝缘工具迅速切断事故电源隔离事故现场，禁止非专业人员进入，等待专业人员处理进行心肺复苏、止血包扎等紧急处理，并及时送医及时向上级报告，配合相关部门进行事故调查和分析，总结经验教训，防止类似事故再次发生。2024/1/281103新能源汽车高压安全防护措施2024/1/2812采用高强度钢、铝合金等轻量化材料，提高车身刚度和抗冲击能力。高强度车身材料碰撞安全设计高压电隔离通过优化车身结构和碰撞吸能设计，降低碰撞时对乘员和电池包的伤害。在车身结构中设置高压电隔离区域，确保高压电系统与车身其他部分的有效隔离。030201车身结构安全防护2024/1/281303高压电气设备防护等级提高高压电气设备的防护等级，防止水、尘等外部因素对设备造成损害。01高压电气系统绝缘采用高性能绝缘材料，确保高压电气系统在各种环境下的绝缘性能。02高压互锁回路设置高压互锁回路，确保在高压系统出现异常时，能够及时切断电源，保障人员和设备安全。高压电气设备安全防护2024/1/2814高压线束绝缘采用高性能绝缘材料对高压线束进行绝缘处理，确保线束在各种环境下的绝缘性能。高压线束固定与保护合理布置高压线束走向，采用专用卡扣、波纹管等对线束进行固定和保护，防止线束磨损和松动。高压线束防水防尘对高压线束连接器和插接件进行防水防尘处理，确保线束在恶劣环境下的可靠性。高压线束安全防护2024/1/281504高压系统故障诊断与排除2024/1/2816通过直接观察车辆高压系统的工作状态，如指示灯、仪表显示等，判断是否存在故障。观察法听诊法触摸法仪器检测法使用听诊器听取高压系统工作时发出的声音，判断是否存在异常响声。在车辆静止且电源关闭的情况下，通过触摸高压部件感知温度、振动等，判断是否存在故障。使用专用诊断仪器对高压系统进行检测，获取故障码和数据流，从而定位故障。高压系统故障诊断方法2024/1/2817常见高压系统故障及排除方法电池故障高压线路故障电机故障充电系统故障包括电池电量不足、电池管理系统故障等。排除方法包括检查电池电量、更换电池或电池管理系统等。包括电机过热、电机控制器故障等。排除方法...
