高中物理 第一章 电磁感应章末复习课学案 粤教版选修3-2-粤教版高二选修3-2物理学案VIP免费

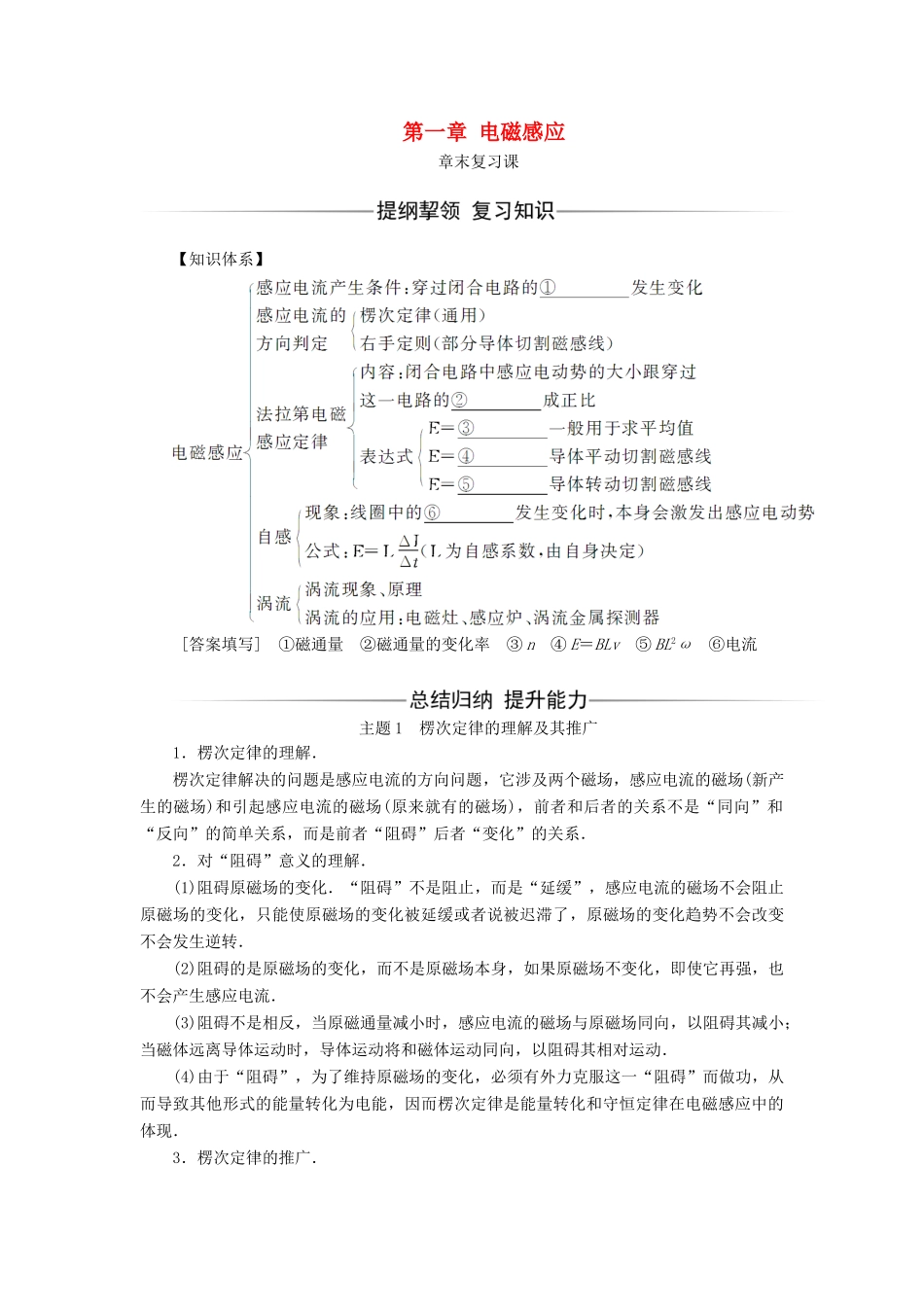

第一章电磁感应章末复习课【知识体系】[答案填写]①磁通量②磁通量的变化率③n④E＝BLv⑤BL2ω⑥电流主题1楞次定律的理解及其推广1．楞次定律的理解．楞次定律解决的问题是感应电流的方向问题，它涉及两个磁场，感应电流的磁场(新产生的磁场)和引起感应电流的磁场(原来就有的磁场)，前者和后者的关系不是“同向”和“反向”的简单关系，而是前者“阻碍”后者“变化”的关系．2．对“阻碍”意义的理解．(1)阻碍原磁场的变化．“阻碍”不是阻止，而是“延缓”，感应电流的磁场不会阻止原磁场的变化，只能使原磁场的变化被延缓或者说被迟滞了，原磁场的变化趋势不会改变不会发生逆转．(2)阻碍的是原磁场的变化，而不是原磁场本身，如果原磁场不变化，即使它再强，也不会产生感应电流．(3)阻碍不是相反，当原磁通量减小时，感应电流的磁场与原磁场同向，以阻碍其减小；当磁体远离导体运动时，导体运动将和磁体运动同向，以阻碍其相对运动．(4)由于“阻碍”，为了维持原磁场的变化，必须有外力克服这一“阻碍”而做功，从而导致其他形式的能量转化为电能，因而楞次定律是能量转化和守恒定律在电磁感应中的体现．3．楞次定律的推广．楞次定律可推广为感应电流的效果总是要反抗(或阻碍)产生感应电流的原因．因此也常用以下结论作迅速判断：(1)阻碍原磁通量的变化(增反减同)．(2)阻碍导体的相对运动(来拒去留)．(3)使线圈的面积有扩大或缩小的趋势(增缩减扩)．(4)阻碍原电流的变化(自感现象)．[典例❶]如图所示，通电螺线管置于闭合金属环a的轴线上，当螺线管中电流I减小时()A．环有缩小的趋势以阻碍原磁通量的减小B．环有扩大的趋势以阻碍原磁通量的减小C．环有缩小的趋势以阻碍原磁通量的增大D．环有扩大的趋势以阻碍原磁通量的增大解析：当螺线管中通过的电流逐渐变小时，电流产生的磁场逐渐变弱，故穿过金属环a的磁通量变小，根据楞次定律可知，为阻碍原磁通量变小，金属环a有收缩的趋势，故A正确，BCD错误．答案：A针对训练1．(2016·上海卷)(多选)如图(a)，螺线管内有平行于轴线的外加匀强磁场，图中箭头所示方向为其正方向．螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内．当螺线管内的磁感应强度B随时间按图(b)所示规律变化时()图(a)图(b)A．在t1～t2时间内，L有收缩趋势B．在t2～t3时间内，L有扩张趋势C．在t2～t3时间内，L内有逆时针方向的感应电流D．在t3～t4时间内，L内有顺时针方向的感应电流解析：在t1～t2时间内，穿过圆环的磁通量向上不是均匀增大，由楞次定律可以确定L必须减小面积以达到阻碍磁通量的增大，故有收缩的趋势，故A正确；在t2～t3时间内，穿过圆环的磁通量向上均匀减小，由法拉第电磁感应定律可知，L中磁通量不变，则L中没有感应电流，因此没有变化的趋势，故B、C错误；在t3～t4时间内，向下的磁通量减小，根据楞次定律，在线圈中的电流方向c到b，根据右手螺旋定则，穿过圆环L的磁通量向内减小，则根据楞次定律，在金属圆环中产生顺时针方向的感应电流，故D正确．答案：AD主题2电磁感应中的电路问题在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势．若回路闭合，则产生感应电流，感应电流引起热效应，所以电磁感应问题常常与电路知识综合考查．1．解决与电路相联系的电磁感应问题的基本方法．(1)明确哪部分导体或电路产生感应电动势，该导体或电路就是电源，其他部分是外电路．(2)用法拉第电磁感应定律确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．(3)画等效电路图．分清内外电路，画出等效电路图是解决此类问题的关键．(4)运用闭合电路欧姆定律、串并联电路的特点、电功、电功率等公式求解．2．问题示例．图甲图乙(1)图甲中若磁场增强，可判断感应电流方向为逆时针，则ΦB>ΦA；若线圈内阻为r，则UBA＝·.(2)图乙中，据右手定则判定电流流经AB的方向为B→A，则可判定ΦA>ΦB，若导体棒的电阻为r，则UAB＝·R.【典例2】(多选)半径为a的导体圆环和长为2a的导体直杆，单位长度电阻均为R0.圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B，杆在圆环上以速...
