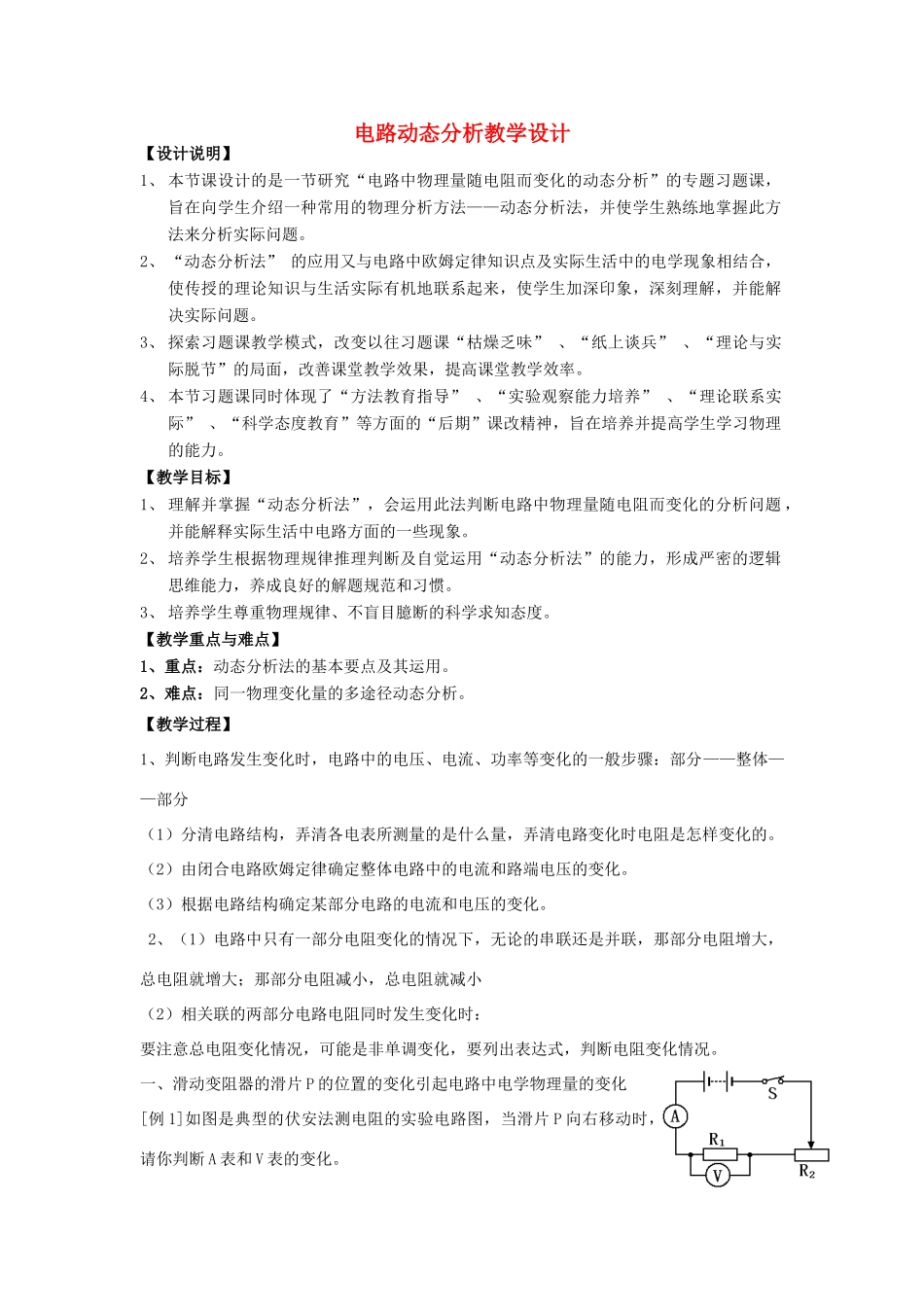

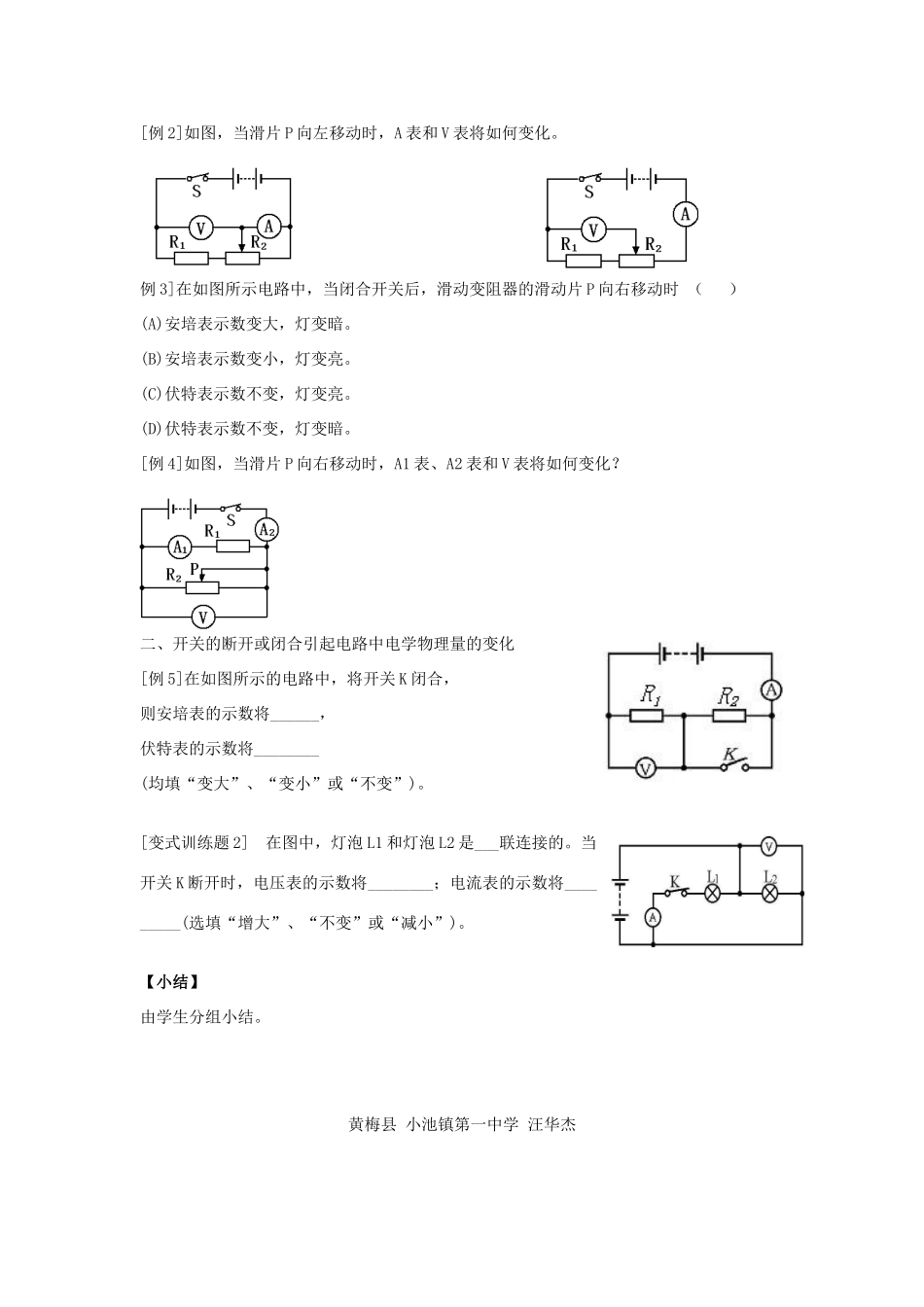

电路动态分析教学设计【设计说明】1、本节课设计的是一节研究“电路中物理量随电阻而变化的动态分析”的专题习题课，旨在向学生介绍一种常用的物理分析方法——动态分析法，并使学生熟练地掌握此方法来分析实际问题。2、“动态分析法”的应用又与电路中欧姆定律知识点及实际生活中的电学现象相结合，使传授的理论知识与生活实际有机地联系起来，使学生加深印象，深刻理解，并能解决实际问题。3、探索习题课教学模式，改变以往习题课“枯燥乏味”、“纸上谈兵”、“理论与实际脱节”的局面，改善课堂教学效果，提高课堂教学效率。4、本节习题课同时体现了“方法教育指导”、“实验观察能力培养”、“理论联系实际”、“科学态度教育”等方面的“后期”课改精神，旨在培养并提高学生学习物理的能力。【教学目标】1、理解并掌握“动态分析法”，会运用此法判断电路中物理量随电阻而变化的分析问题，并能解释实际生活中电路方面的一些现象。2、培养学生根据物理规律推理判断及自觉运用“动态分析法”的能力，形成严密的逻辑思维能力，养成良好的解题规范和习惯。3、培养学生尊重物理规律、不盲目臆断的科学求知态度。【教学重点与难点】1、重点：动态分析法的基本要点及其运用。2、难点：同一物理变化量的多途径动态分析。【教学过程】1、判断电路发生变化时，电路中的电压、电流、功率等变化的一般步骤：部分——整体——部分（1）分清电路结构，弄清各电表所测量的是什么量，弄清电路变化时电阻是怎样变化的。（2）由闭合电路欧姆定律确定整体电路中的电流和路端电压的变化。（3）根据电路结构确定某部分电路的电流和电压的变化。2、（1）电路中只有一部分电阻变化的情况下，无论的串联还是并联，那部分电阻增大，总电阻就增大；那部分电阻减小，总电阻就减小（2）相关联的两部分电路电阻同时发生变化时：要注意总电阻变化情况，可能是非单调变化，要列出表达式，判断电阻变化情况。一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化[例1]如图是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。[例2]如图，当滑片P向左移动时，A表和V表将如何变化。例3]在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。(B)安培表示数变小，灯变亮。(C)伏特表示数不变，灯变亮。(D)伏特表示数不变，灯变暗。[例4]如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合引起电路中电学物理量的变化[例5]在如图所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。[变式训练题2]在图中，灯泡L1和灯泡L2是___联连接的。当开关K断开时，电压表的示数将________；电流表的示数将_________(选填“增大”、“不变”或“减小”)。【小结】由学生分组小结。黄梅县小池镇第一中学汪华杰
