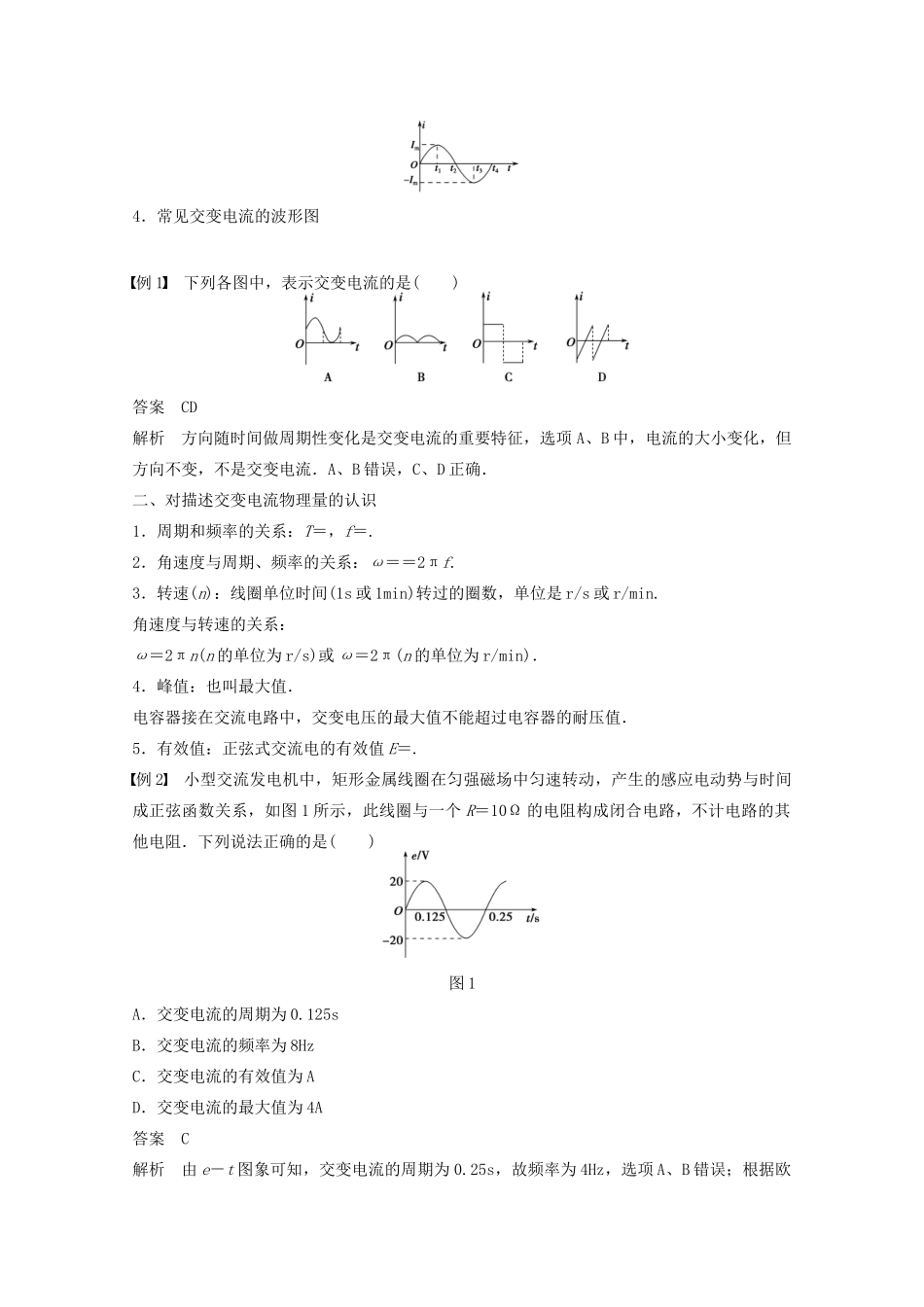

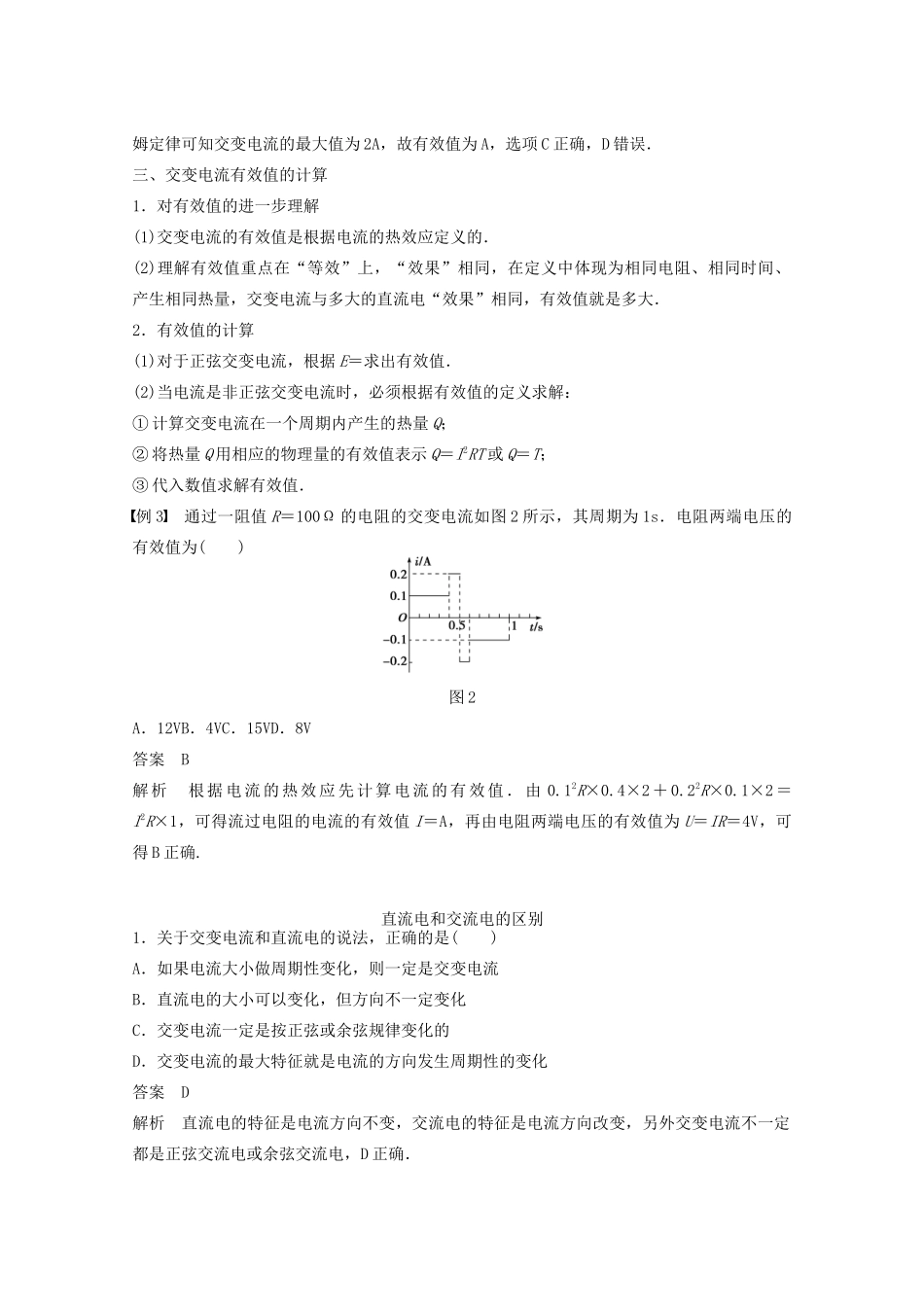

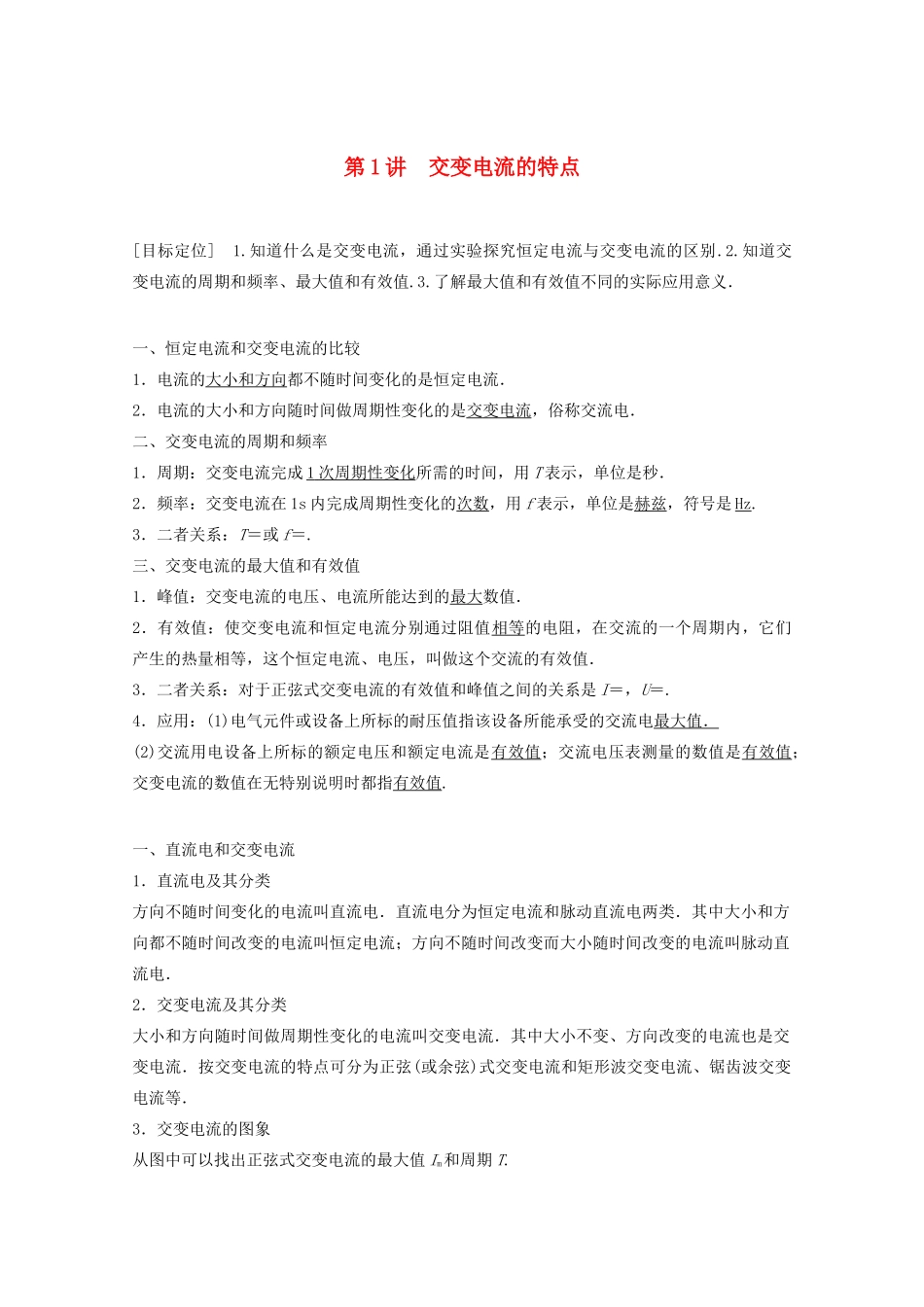

第1讲交变电流的特点[目标定位]1.知道什么是交变电流，通过实验探究恒定电流与交变电流的区别.2.知道交变电流的周期和频率、最大值和有效值.3.了解最大值和有效值不同的实际应用意义．一、恒定电流和交变电流的比较1．电流的大小和方向都不随时间变化的是恒定电流．2．电流的大小和方向随时间做周期性变化的是交变电流，俗称交流电．二、交变电流的周期和频率1．周期：交变电流完成1次周期性变化所需的时间，用T表示，单位是秒．2．频率：交变电流在1s内完成周期性变化的次数，用f表示，单位是赫兹，符号是Hz.3．二者关系：T＝或f＝.三、交变电流的最大值和有效值1．峰值：交变电流的电压、电流所能达到的最大数值．2．有效值：使交变电流和恒定电流分别通过阻值相等的电阻，在交流的一个周期内，它们产生的热量相等，这个恒定电流、电压，叫做这个交流的有效值．3．二者关系：对于正弦式交变电流的有效值和峰值之间的关系是I＝，U＝.4．应用：(1)电气元件或设备上所标的耐压值指该设备所能承受的交流电最大值．(2)交流用电设备上所标的额定电压和额定电流是有效值；交流电压表测量的数值是有效值；交变电流的数值在无特别说明时都指有效值.一、直流电和交变电流1．直流电及其分类方向不随时间变化的电流叫直流电．直流电分为恒定电流和脉动直流电两类．其中大小和方向都不随时间改变的电流叫恒定电流；方向不随时间改变而大小随时间改变的电流叫脉动直流电．2．交变电流及其分类大小和方向随时间做周期性变化的电流叫交变电流．其中大小不变、方向改变的电流也是交变电流．按交变电流的特点可分为正弦(或余弦)式交变电流和矩形波交变电流、锯齿波交变电流等．3．交变电流的图象从图中可以找出正弦式交变电流的最大值Im和周期T.4．常见交变电流的波形图例1下列各图中，表示交变电流的是()答案CD解析方向随时间做周期性变化是交变电流的重要特征，选项A、B中，电流的大小变化，但方向不变，不是交变电流．A、B错误，C、D正确．二、对描述交变电流物理量的认识1．周期和频率的关系：T＝，f＝.2．角速度与周期、频率的关系：ω＝＝2πf.3．转速(n)：线圈单位时间(1s或1min)转过的圈数，单位是r/s或r/min.角速度与转速的关系：ω＝2πn(n的单位为r/s)或ω＝2π(n的单位为r/min)．4．峰值：也叫最大值．电容器接在交流电路中，交变电压的最大值不能超过电容器的耐压值．5．有效值：正弦式交流电的有效值E＝.例2小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间成正弦函数关系，如图1所示，此线圈与一个R＝10Ω的电阻构成闭合电路，不计电路的其他电阻．下列说法正确的是()图1A．交变电流的周期为0.125sB．交变电流的频率为8HzC．交变电流的有效值为AD．交变电流的最大值为4A答案C解析由e－t图象可知，交变电流的周期为0.25s，故频率为4Hz，选项A、B错误；根据欧姆定律可知交变电流的最大值为2A，故有效值为A，选项C正确，D错误．三、交变电流有效值的计算1．对有效值的进一步理解(1)交变电流的有效值是根据电流的热效应定义的．(2)理解有效值重点在“等效”上，“效果”相同，在定义中体现为相同电阻、相同时间、产生相同热量，交变电流与多大的直流电“效果”相同，有效值就是多大．2．有效值的计算(1)对于正弦交变电流，根据E＝求出有效值．(2)当电流是非正弦交变电流时，必须根据有效值的定义求解：①计算交变电流在一个周期内产生的热量Q；②将热量Q用相应的物理量的有效值表示Q＝I2RT或Q＝T；③代入数值求解有效值．例3通过一阻值R＝100Ω的电阻的交变电流如图2所示，其周期为1s．电阻两端电压的有效值为()图2A．12VB．4VC．15VD．8V答案B解析根据电流的热效应先计算电流的有效值．由0.12R×0.4×2＋0.22R×0.1×2＝I2R×1，可得流过电阻的电流的有效值I＝A，再由电阻两端电压的有效值为U＝IR＝4V，可得B正确.直流电和交流电的区别1．关于交变电流和直流电的说法，正确的是()A．如果电流大小做周期性变化，则一定是交变电流B．直流电的大小可以变化，但方向不一定变化C．交变电流一定是按正弦或余弦规律变化的D．交变电流的最大特征就是电流的方向发生...
