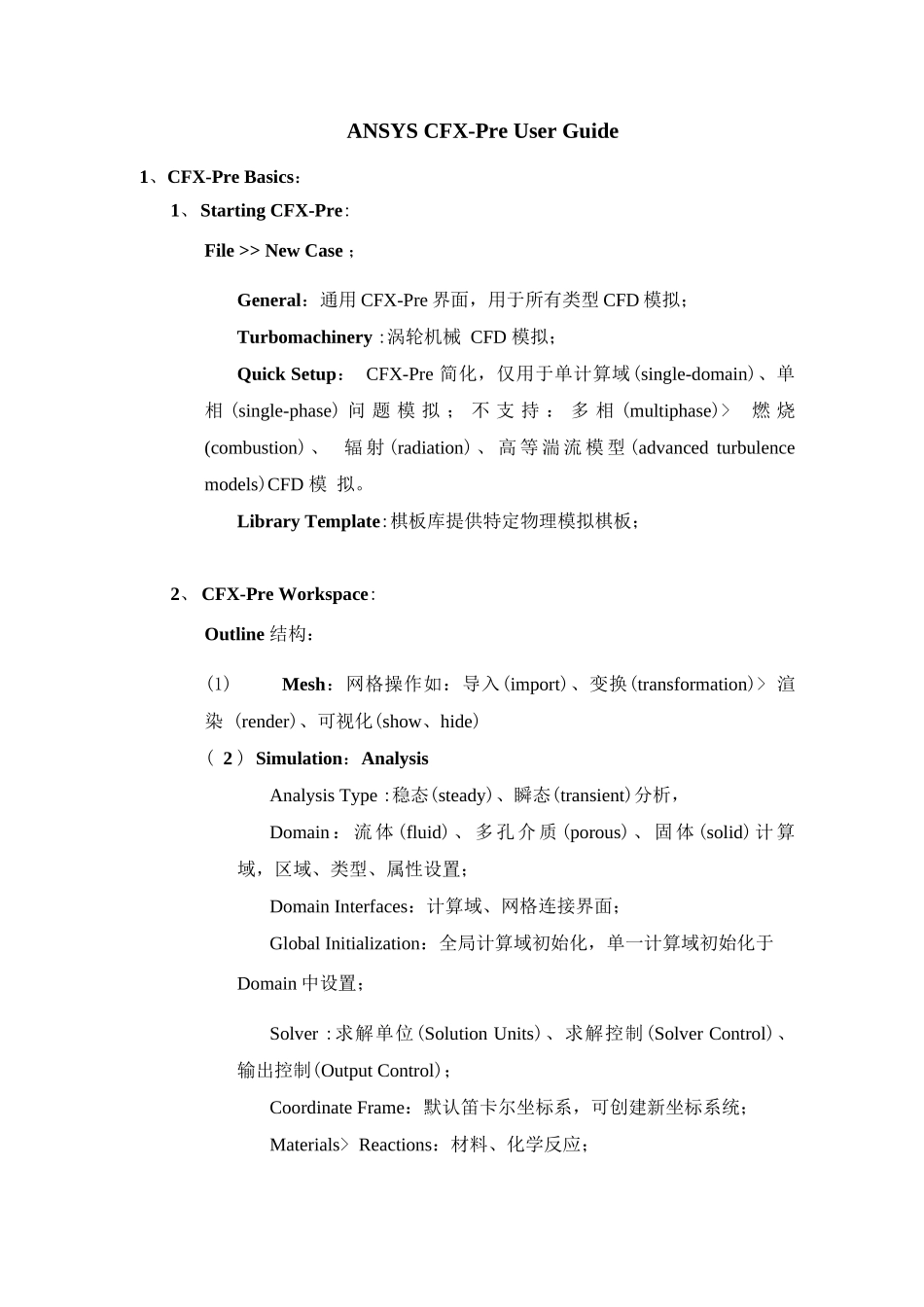

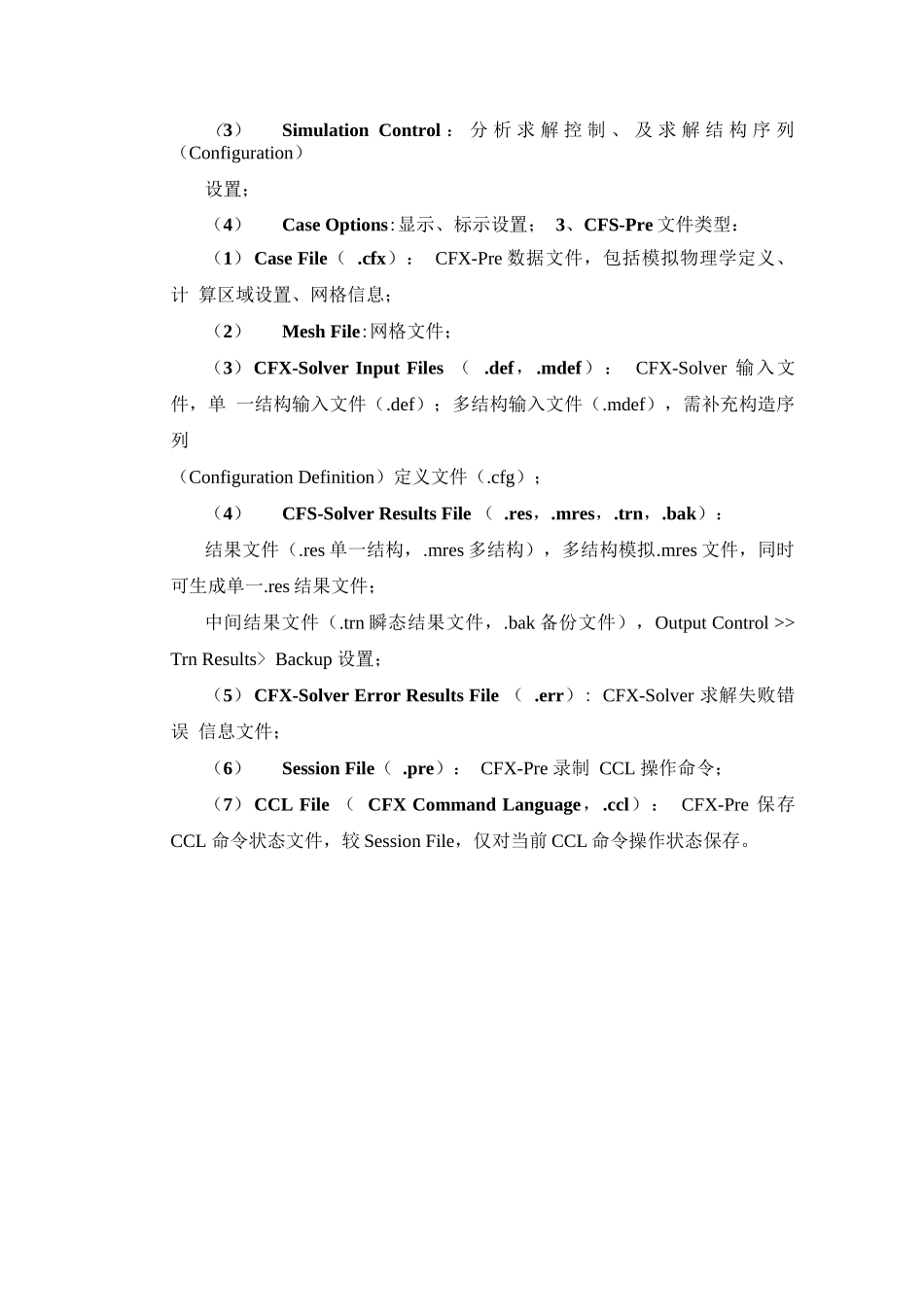

ANSYSCFX-PreUserGuide1、CFX-PreBasics：1、StartingCFX-Pre:File>>NewCase；General：通用CFX-Pre界面，用于所有类型CFD模拟；Turbomachinery:涡轮机械CFD模拟；QuickSetup：CFX-Pre简化，仅用于单计算域(single-domain)、单相(single-phase)问题模拟；不支持：多相(multiphase)>燃烧(combustion)、辐射(radiation)、高等湍流模型(advancedturbulencemodels)CFD模拟。LibraryTemplate:棋板库提供特定物理模拟棋板；2、CFX-PreWorkspace:Outline结构：(1)Mesh：网格操作如：导入(import)、变换(transformation)>渲染(render)、可视化(show、hide)(2)Simulation：AnalysisAnalysisType:稳态(steady)、瞬态(transient)分析，Domain：流体(fluid)、多孔介质(porous)、固体(solid)计算域，区域、类型、属性设置；DomainInterfaces：计算域、网格连接界面；GlobalInitialization：全局计算域初始化，单一计算域初始化于Domain中设置；Solver:求解单位(SolutionUnits)、求解控制(SolverControl)、输出控制(OutputControl)；CoordinateFrame：默认笛卡尔坐标系，可创建新坐标系统；Materials>Reactions：材料、化学反应；Expressions、Functions、Variables:表达式、白定义函数、变量、及子程序；（3）SimulationControl：分析求解控制、及求解结构序列（Configuration）设置；（4）CaseOptions:显示、标示设置；3、CFS-Pre文件类型：（1）CaseFile（.cfx）：CFX-Pre数据文件，包括模拟物理学定义、计算区域设置、网格信息；（2）MeshFile:网格文件；（3）CFX-SolverInputFiles（.def，.mdef）：CFX-Solver输入文件，单一结构输入文件（.def）；多结构输入文件（.mdef），需补充构造序列（ConfigurationDefinition）定义文件（.cfg）；（4）CFS-SolverResultsFile（.res，.mres，.trn，.bak）：结果文件（.res单一结构，.mres多结构），多结构模拟.mres文件，同时可生成单一.res结果文件；中间结果文件（.trn瞬态结果文件，.bak备份文件），OutputControl>>TrnResults>Backup设置；（5）CFX-SolverErrorResultsFile（.err）:CFX-Solver求解失败错误信息文件；（6）SessionFile（.pre）：CFX-Pre录制CCL操作命令；（7）CCLFile（CFXCommandLanguage，.ccl）：CFX-Pre保存CCL命令状态文件，较SessionFile，仅对当前CCL命令操作状态保存。2、CFX-PreMenu：1、FileMenu：File>>NewCase（新建）；>>OpenCase（打开）；>>ImportMesh（导入网格）；>>ImportCCL（导入CCL,常用于导入相同的预处理数据），Append（添加）、Replace（替代）；Auto-loadmaterials：自动从标准材料、反应库（standardmaterialsandreactions）中，导入缺失材料（materials）>H应（reactions），>>ExportCCL（导出CCL）：SaveALLObjects>Selectalocation；>>SavePicture，2、EditMenu：Edit>>Undo、Redo：>>Option：CFX-PreOptions：RecordDefaultSessionFile:自动保存CCL操作命令，保存cfX.xx.pre；General：AutoGeneration（自动生成）：AutomaticDefaultDomain：（自动生成计算域）；AutomaticDefaultInterface：（自动生成计算域交界面）；InterfaceMethod（交界面生成方式）：（1）OneperInterfaceType（计算域最少交界面）；（2）OneperDomainPair（每2计算域1交界面）；DefaultBoundary（自动生成边界）：EnableBetaFeatures（开启附加GUI功能）；3、SessionMenu：CFX-PreSession文件，保存CCL操作命令，RecordDefaultSessionFile未选中，NewSession（新建Session）：Start/StopRecording（录制文件.pre）；PlaySession（运彳亍文件.pre）；4、InsertMenu：（1）Analysis（分析）；（2）AnalysisType（分析类型）；（3）Domain（计算域）；（4）Boundary（边界）；（5）Subdomain（子域，体积源项，volumetricsource）；（6）SourcePoint（点源项）；（7）DomainInterface（域交界面）；（8）GlobalInitialization（全局初始化）；（9）CoordinateFrame（坐标系）；（10）Material/Reaction（材料、反应）；（11）Regions（区域）：组合区域（CompositeRegion）、原始区域（PremitiveRegion）；（12）附加变量（A...
