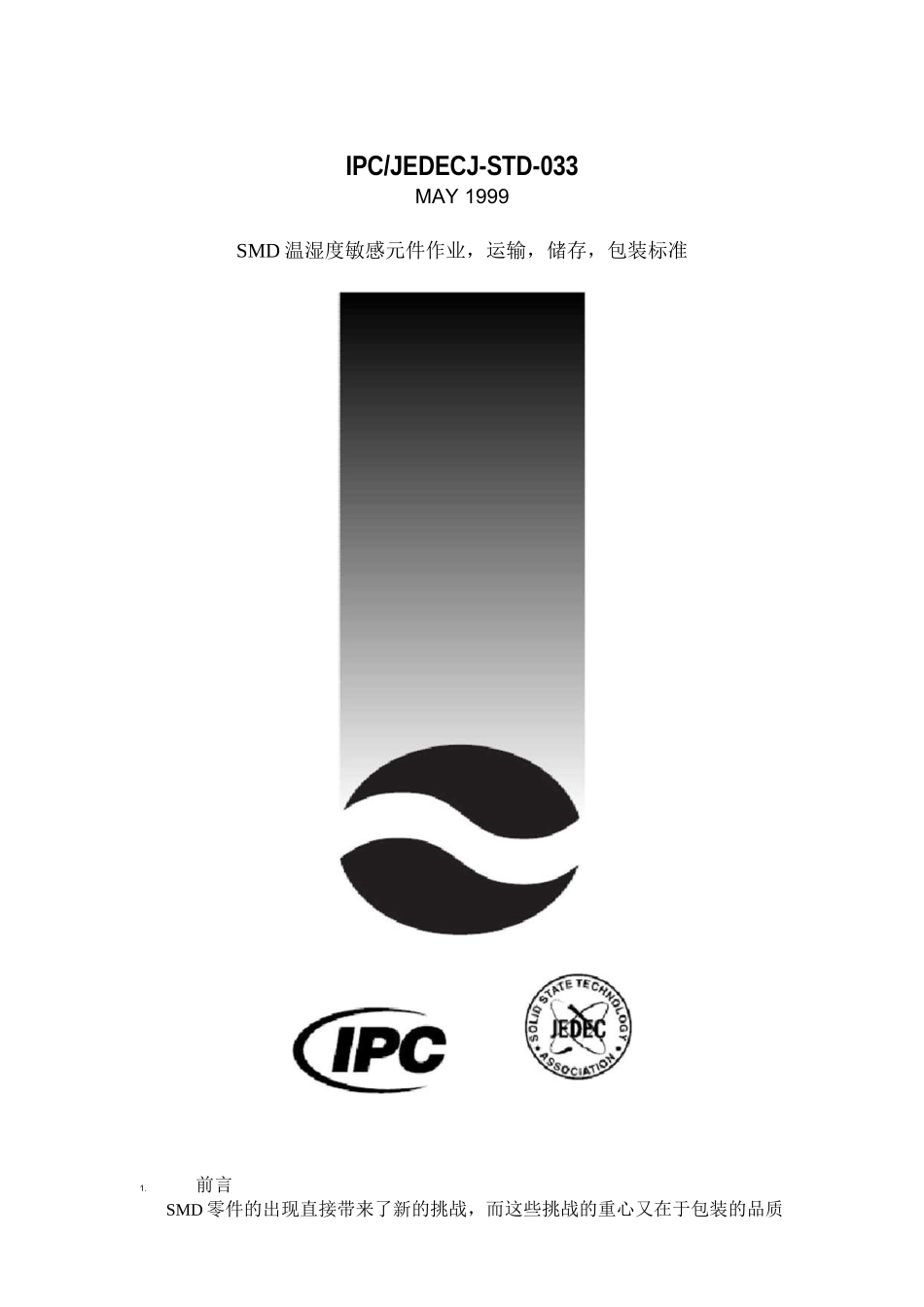

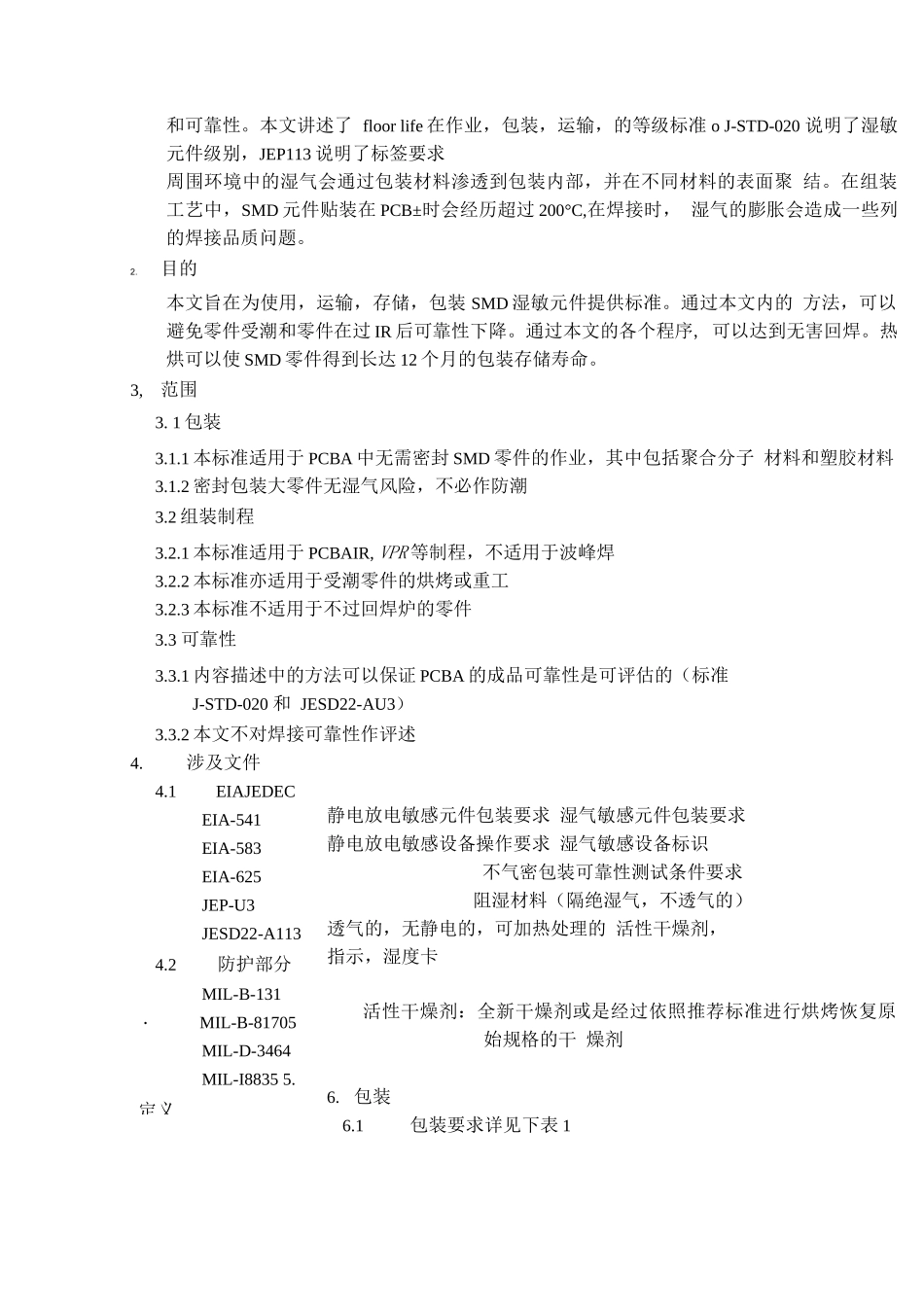

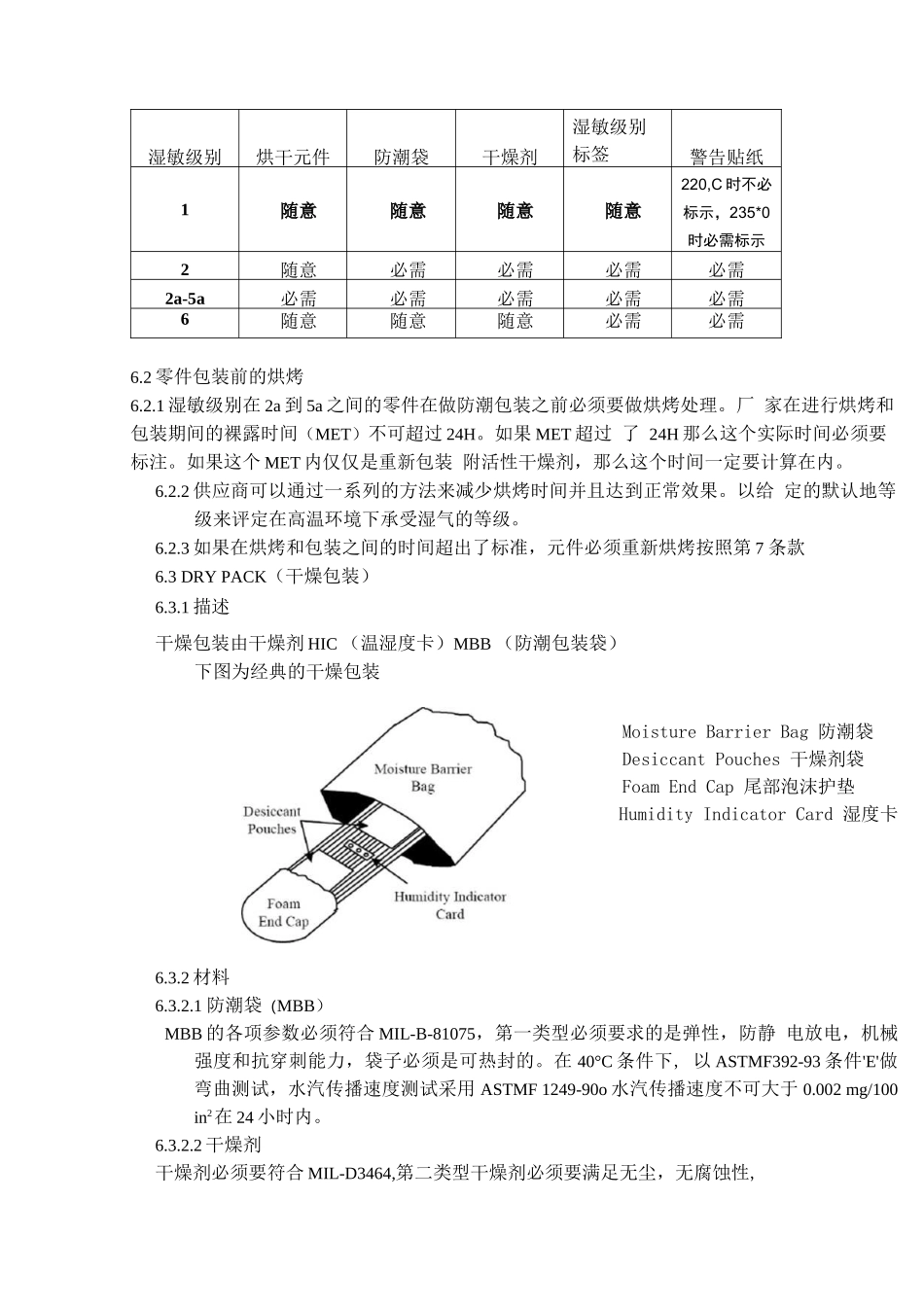

IPC/JEDECJ-STD-033MAY1999SMD温湿度敏感元件作业，运输，储存，包装标准1.前言SMD零件的出现直接带来了新的挑战，而这些挑战的重心又在于包装的品质和可靠性。本文讲述了floorlife在作业，包装，运输，的等级标准oJ-STD-020说明了湿敏元件级别，JEP113说明了标签要求周围环境中的湿气会通过包装材料渗透到包装内部，并在不同材料的表面聚结。在组装工艺中，SMD元件贴装在PCB±时会经历超过200°C,在焊接时，湿气的膨胀会造成一些列的焊接品质问题。2.目的本文旨在为使用，运输，存储，包装SMD湿敏元件提供标准。通过本文内的方法，可以避免零件受潮和零件在过IR后可靠性下降。通过本文的各个程序,可以达到无害回焊。热烘可以使SMD零件得到长达12个月的包装存储寿命。3,范围3.1包装3.1.1本标准适用于PCBA中无需密封SMD零件的作业，其中包括聚合分子材料和塑胶材料3.1.2密封包装大零件无湿气风险，不必作防潮3.2组装制程3.2.1本标准适用于PCBAIR,VPR等制程，不适用于波峰焊3.2.2本标准亦适用于受潮零件的烘烤或重工3.2.3本标准不适用于不过回焊炉的零件3.3可靠性3.3.1内容描述中的方法可以保证PCBA的成品可靠性是可评估的（标准J-STD-020和JESD22-AU3）3.3.2本文不对焊接可靠性作评述4.涉及文件静电放电敏感元件包装要求湿气敏感元件包装要求静电放电敏感设备操作要求湿气敏感设备标识不气密包装可靠性测试条件要求阻湿材料（隔绝湿气，不透气的）透气的，无静电的，可加热处理的活性干燥剂，指示，湿度卡活性干燥剂：全新干燥剂或是经过依照推荐标准进行烘烤恢复原始规格的干燥剂6.包装6.1包装要求详见下表14.1EIAJEDECEIA-541EIA-583EIA-625JEP-U3JESD22-A1134.2防护部分MIL-B-131・MIL-B-81705MIL-D-3464MIL-I88355.定义湿敏级别烘干元件防潮袋干燥剂湿敏级别标签警告贴纸1随意随意随意随意220,C时不必标示，235*0时必需标示2随意必需必需必需必需2a-5a必需必需必需必需必需6随意随意随意必需必需6.2零件包装前的烘烤6.2.1湿敏级别在2a到5a之间的零件在做防潮包装之前必须要做烘烤处理。厂家在进行烘烤和包装期间的裸露时间（MET）不可超过24H。如果MET超过了24H那么这个实际时间必须要标注。如果这个MET内仅仅是重新包装附活性干燥剂，那么这个时间一定要计算在内。6.2.2供应商可以通过一系列的方法来减少烘烤时间并且达到正常效果。以给定的默认地等级来评定在高温环境下承受湿气的等级。6.2.3如果在烘烤和包装之间的时间超出了标准，元件必须重新烘烤按照第7条款6.3DRYPACK（干燥包装）6.3.1描述干燥包装由干燥剂HIC（温湿度卡）MBB（防潮包装袋）下图为经典的干燥包装MoistureBarrierBag防潮袋DesiccantPouches干燥剂袋FoamEndCap尾部泡沫护垫HumidityIndicatorCard湿度卡6.3.2材料6.3.2.1防潮袋（MBB）MBB的各项参数必须符合MIL-B-81075，第一类型必须要求的是弹性，防静电放电，机械强度和抗穿刺能力，袋子必须是可热封的。在40°C条件下,以ASTMF392-93条件'E'做弯曲测试，水汽传播速度测试采用ASTMF1249-90o水汽传播速度不可大于0.002mg/100in2在24小时内。6.3.2.2干燥剂干燥剂必须要符合MIL-D3464,第二类型干燥剂必须要满足无尘，无腐蚀性,吸潮能力符合标准。干燥剂必须包装在湿气可渗透入的袋子里，每个防潮袋里面装的干燥剂的量必须标注在袋子上，并且要保证防潮袋里的湿度在25°C的室温条件下保持在10%RH以下。在各种干燥剂里面，美军标规定了干燥剂的等级.A级干燥剂要求最低一个单位吸收2.85g的水汽在20%RH和25°C的环境下，并且要求能够维持环境状况在10%RH以下。一包所需的干燥剂数量有以下公式定义：U=(0.304*没+WVTRWA)/DU********干燥剂的数量M********期望shelflifeWVTR*****水汽传播率A********MBB表面积D********保持10%RH的湿度要吸收的水分注意：如果有些包装如tray盘，管装，料带装等的零件没有烘烤，那么还要额外加入干燥剂以吸收零件本体内的水汽，这里也要考虑这部分的干燥剂。6.3.2.3HIC（湿度指示卡）HIC必须遵守MIL-I-8835。HIC色圈要不少于3个并要附上湿度值8%RH,BakeUnitsifPink:烘烤零件，如果变粉红。ChangDesiccantifpink：换干燥剂如果变粉红...
