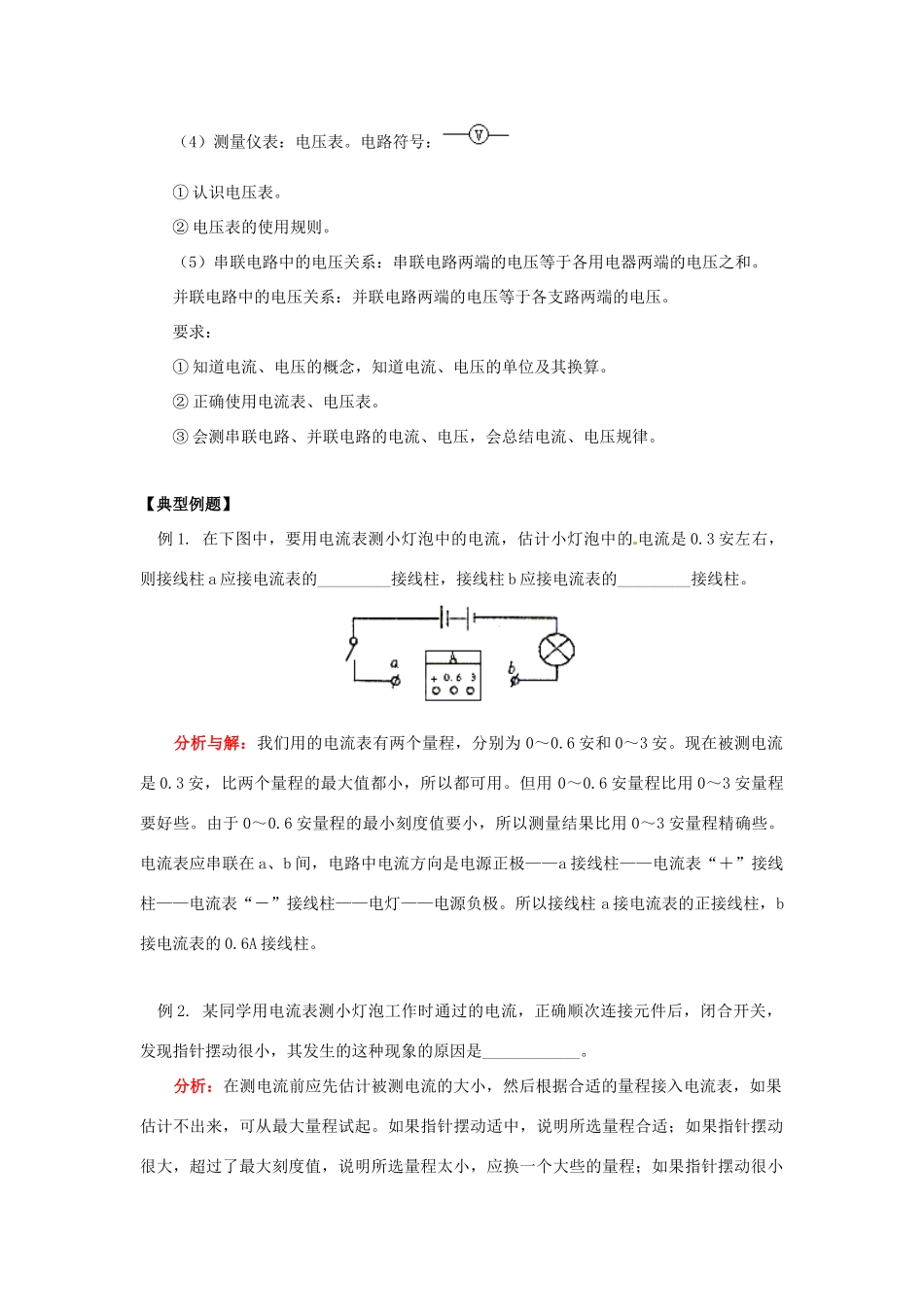

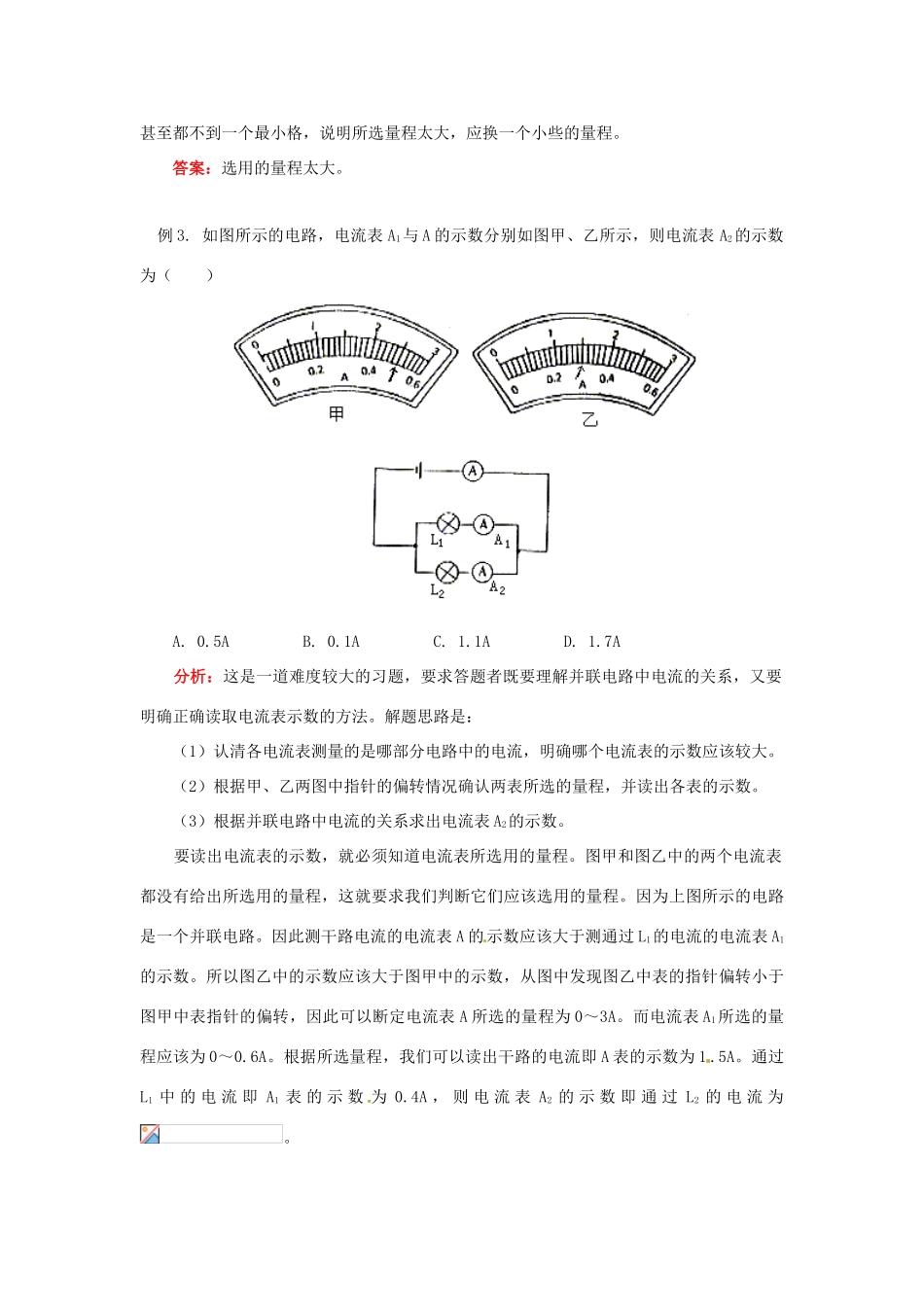

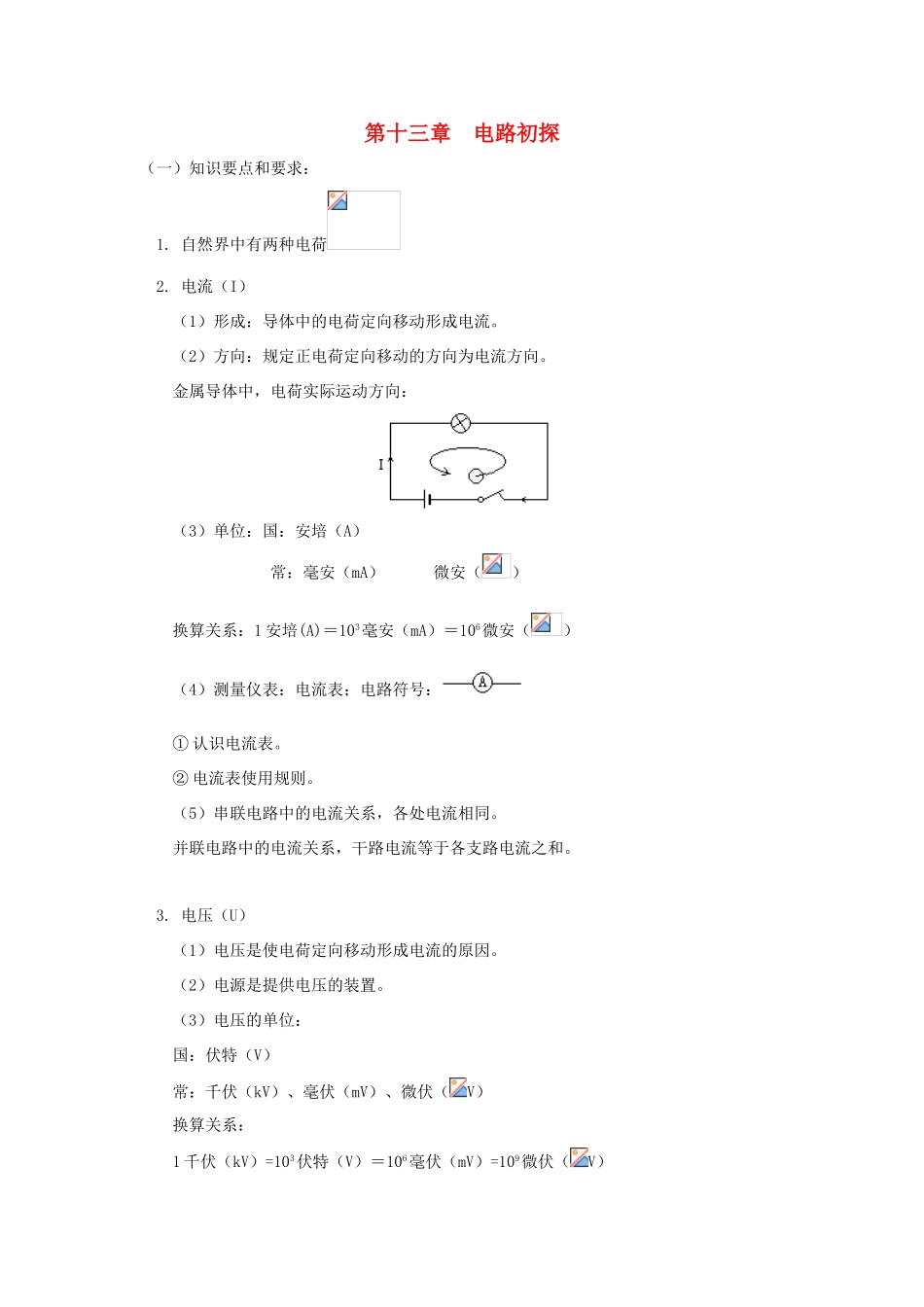

第十三章电路初探（一）知识要点和要求：1.自然界中有两种电荷2.电流（I）（1）形成：导体中的电荷定向移动形成电流。（2）方向：规定正电荷定向移动的方向为电流方向。金属导体中，电荷实际运动方向：（3）单位：国：安培（A）常：毫安（mA）微安（）换算关系：1安培(A)＝103毫安（mA）＝106微安（）（4）测量仪表：电流表；电路符号：①认识电流表。②电流表使用规则。（5）串联电路中的电流关系，各处电流相同。并联电路中的电流关系，干路电流等于各支路电流之和。3.电压（U）（1）电压是使电荷定向移动形成电流的原因。（2）电源是提供电压的装置。（3）电压的单位：国：伏特（V）常：千伏（kV）、毫伏（mV）、微伏（V）换算关系：1千伏（kV）=103伏特（V）＝106毫伏（mV）=109微伏（V）（4）测量仪表：电压表。电路符号：①认识电压表。②电压表的使用规则。（5）串联电路中的电压关系：串联电路两端的电压等于各用电器两端的电压之和。并联电路中的电压关系：并联电路两端的电压等于各支路两端的电压。要求：①知道电流、电压的概念，知道电流、电压的单位及其换算。②正确使用电流表、电压表。③会测串联电路、并联电路的电流、电压，会总结电流、电压规律。【典型例题】例1.在下图中，要用电流表测小灯泡中的电流，估计小灯泡中的电流是0.3安左右，则接线柱a应接电流表的_________接线柱，接线柱b应接电流表的_________接线柱。分析与解：我们用的电流表有两个量程，分别为0～0.6安和0～3安。现在被测电流是0.3安，比两个量程的最大值都小，所以都可用。但用0～0.6安量程比用0～3安量程要好些。由于0～0.6安量程的最小刻度值要小，所以测量结果比用0～3安量程精确些。电流表应串联在a、b间，电路中电流方向是电源正极——a接线柱——电流表“＋”接线柱——电流表“－”接线柱——电灯——电源负极。所以接线柱a接电流表的正接线柱，b接电流表的0.6A接线柱。例2.某同学用电流表测小灯泡工作时通过的电流，正确顺次连接元件后，闭合开关，发现指针摆动很小，其发生的这种现象的原因是____________。分析：在测电流前应先估计被测电流的大小，然后根据合适的量程接入电流表，如果估计不出来，可从最大量程试起。如果指针摆动适中，说明所选量程合适；如果指针摆动很大，超过了最大刻度值，说明所选量程太小，应换一个大些的量程；如果指针摆动很小甚至都不到一个最小格，说明所选量程太大，应换一个小些的量程。答案：选用的量程太大。例3.如图所示的电路，电流表A1与A的示数分别如图甲、乙所示，则电流表A2的示数为（）A.0.5AB.0.1AC.1.1AD.1.7A分析：这是一道难度较大的习题，要求答题者既要理解并联电路中电流的关系，又要明确正确读取电流表示数的方法。解题思路是：（1）认清各电流表测量的是哪部分电路中的电流，明确哪个电流表的示数应该较大。（2）根据甲、乙两图中指针的偏转情况确认两表所选的量程，并读出各表的示数。（3）根据并联电路中电流的关系求出电流表A2的示数。要读出电流表的示数，就必须知道电流表所选用的量程。图甲和图乙中的两个电流表都没有给出所选用的量程，这就要求我们判断它们应该选用的量程。因为上图所示的电路是一个并联电路。因此测干路电流的电流表A的示数应该大于测通过L1的电流的电流表A1的示数。所以图乙中的示数应该大于图甲中的示数，从图中发现图乙中表的指针偏转小于图甲中表指针的偏转，因此可以断定电流表A所选的量程为0～3A。而电流表A1所选的量程应该为0～0.6A。根据所选量程，我们可以读出干路的电流即A表的示数为1.5A。通过L1中的电流即A1表的示数为0.4A，则电流表A2的示数即通过L2的电流为。例4.如图所示的实验电路，请你回答下列问题：①图中电流表的连接有什么错误？②如果要测量通过电灯L2的电流，只允许变动图中某一根导线中的一个端点的接线位置，应如何变动？③在②变动的基础上，如果要测量通过电源的电流，也只允许变动一根导线的一个端点的接线位置，应如何变动？分析：测量电流时，应把电流表串联在要测的电路中，并使电流从“＋”接线柱流入，从“－”接线柱流出。用电流表测哪段电路中的电流，就应串联在哪...
