河南省焦作市沁阳一中高中物理 第二章第三节 欧姆定律导学案 新人教版选修3-1VIP免费

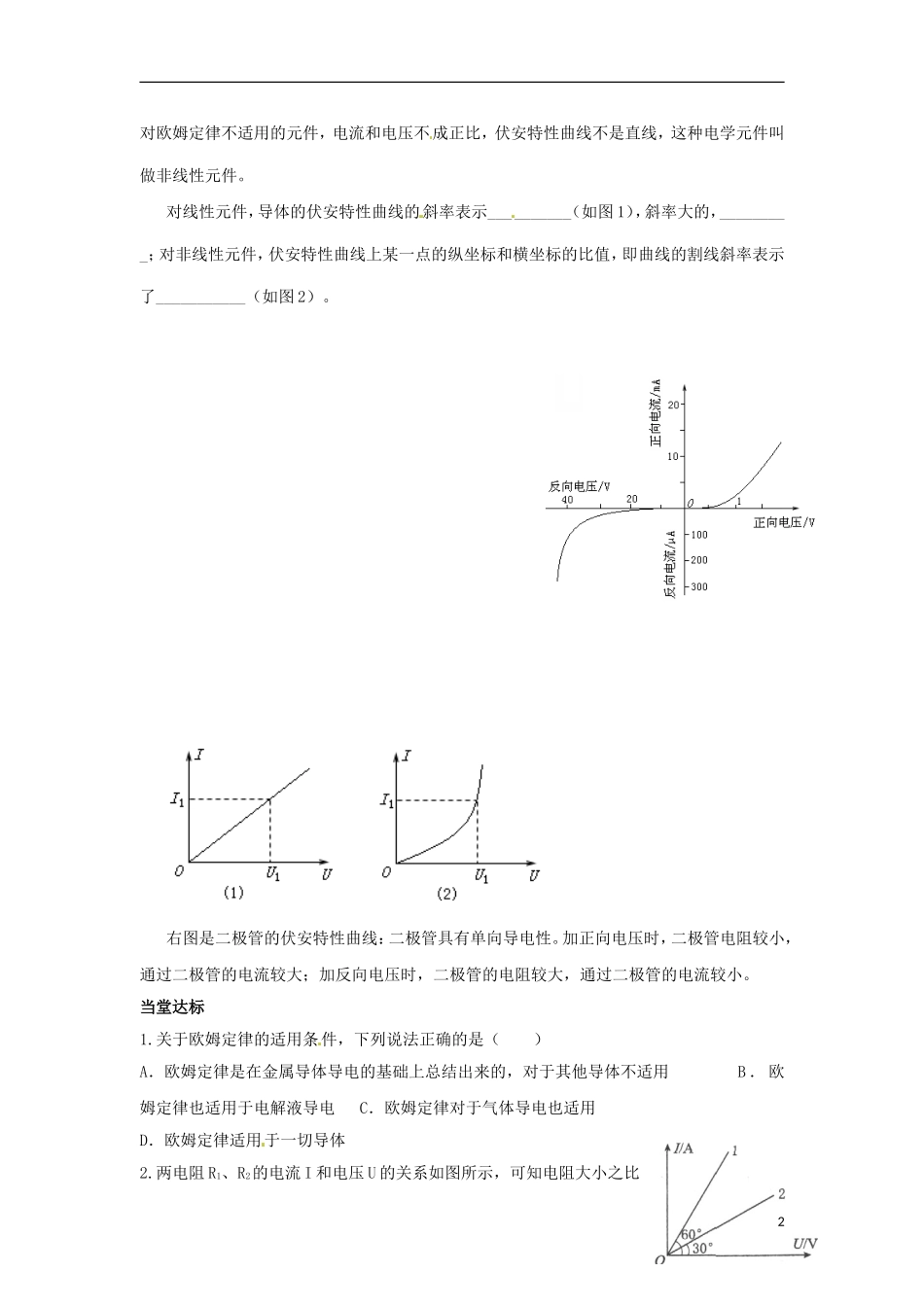

河南省焦作市沁阳一中高中物理第二章第三节欧姆定律导学案新人教版选修3-1自主学习1.电阻是反映导体对电流的的物理量。R＝；电阻的单位为，简称，符号是。对同一个线性导体，不管电压和电流的大小怎样变化，比值R都是_______，对于不同的导体，R的数值一般是_____，R是一个与导体本身性质有关的物理量。2.欧姆定律内容：导体中的电流跟导体两端的的电压U成，跟导体的电阻成；公式I＝。欧姆定律对______也适用，但对______________________________并不适用.3.“RUI”和“tqI”两者是不同的，tqI是电流的定义式，只要导体中有电流，不管是什么导体在导电，都适用；而RUI是欧姆定律的表达式，只适用于特定的电阻（线性电阻），不能将两者混淆。4.纵坐标表示，横坐标表示，这样画出的I-U图象叫做导体的伏安特性曲线。5在《描绘小灯泡的伏安特性曲线》的实验中，按下图的电路图甲进行实验，开关闭合前，调节的滑片，使变阻器的有效电阻为，闭合开关，逐步减小滑动变阻器的有效电阻，通过小灯泡的电流随之，分别记录电流表和的多组数据，直到电流达到它的为止，由于变阻器是串联在电路中的，即使R调到最大，电路中还有一定的电流，因此在描出的伏安特性曲线中缺少的数据，要克服这一点，可按照下图乙进行实验。6.导体的伏安特性曲线导体的伏安特性曲线是直线的电学元件叫做线性元件，1对欧姆定律不适用的元件，电流和电压不成正比，伏安特性曲线不是直线，这种电学元件叫做非线性元件。对线性元件，导体的伏安特性曲线的斜率表示__________（如图1），斜率大的，_________；对非线性元件，伏安特性曲线上某一点的纵坐标和横坐标的比值，即曲线的割线斜率表示了___________（如图2）。右图是二极管的伏安特性曲线：二极管具有单向导电性。加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流较小。当堂达标1.关于欧姆定律的适用条件，下列说法正确的是（）A．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用B．欧姆定律也适用于电解液导电C．欧姆定律对于气体导电也适用D．欧姆定律适用于一切导体2.两电阻R1、R2的电流I和电压U的关系如图所示，可知电阻大小之比2R1:R2等于()A.1:3B.3:1C.3:1D.1:33.加在某段导体两端的电压变为原来的31时，导体总的电流就减小0.6A，如果所加电压变为原来的2倍，则导体中的电流将变为（）A.0.6AB.1.2AC.0.9AD.1.8A4.一个标有“4V，0.7A”的小灯泡，所加的电压U由零逐渐增大到4V，在此过程中电压U和电流I的关系可以用图象表示，在图中符合实际的是()5.某电阻的两端电压为10V，30s内通过的电荷量为32C，这个电阻的阻值为Ω，30s内有个自由电子通过它的横截面（电子的电荷为C19106.1）.拓展提高6.小灯泡伏安特性曲线斜率的物理意义是()A.小灯泡灯丝电阻的倒数B.小灯泡灯丝的电阻C.小灯泡灯丝电阻率的倒数D.小灯泡灯丝的电阻率7.标有“220V、60W”的白炽灯泡，加上电压U由零逐渐增大到220V，在此过程中，电压U和电流I的关系可用图象表示。如图所示，题中给出的四个图象中肯定不符合实际的是（）8.小灯泡的伏安特性曲线如图中AB段所示，由图可知，灯丝的电阻因温度的影响改变了Ω。9.在一个电阻两端加12V电压时，通过它的电流为240mA，当通过它的电流是1.8A时，它两端的电压是______V，这个电阻的阻值是______Ω310.某电路两端电压保持不变,当电路电阻为20Ω时，其电流为0.3A，电阻增加到30Ω时，其电路中的电流要减小______A，电路两端的电压为______V.11.某金属导体两端的电压为24V，在30s内有36C的电荷量通过该导体的某个横截面.问:(1)在30s内有多少自由电子通过该导体的横截面?(2)电流多大?(3)该导体的电阻多大?第三节欧姆定律参考答案自主学习1.阻碍作用IUR欧姆欧Ω2.正比反比RUI3.电流I电压U4.滑动变阻器最大增大电压表额定电流坐标原点附近当堂达标1、B2、A3、D4、B5、9.4，20102拓展提高6、BC7、ACD8、10Ω9、90，5010、0.1，611、(1)2.25×1020个(2)1.2A(3)20Ω4
