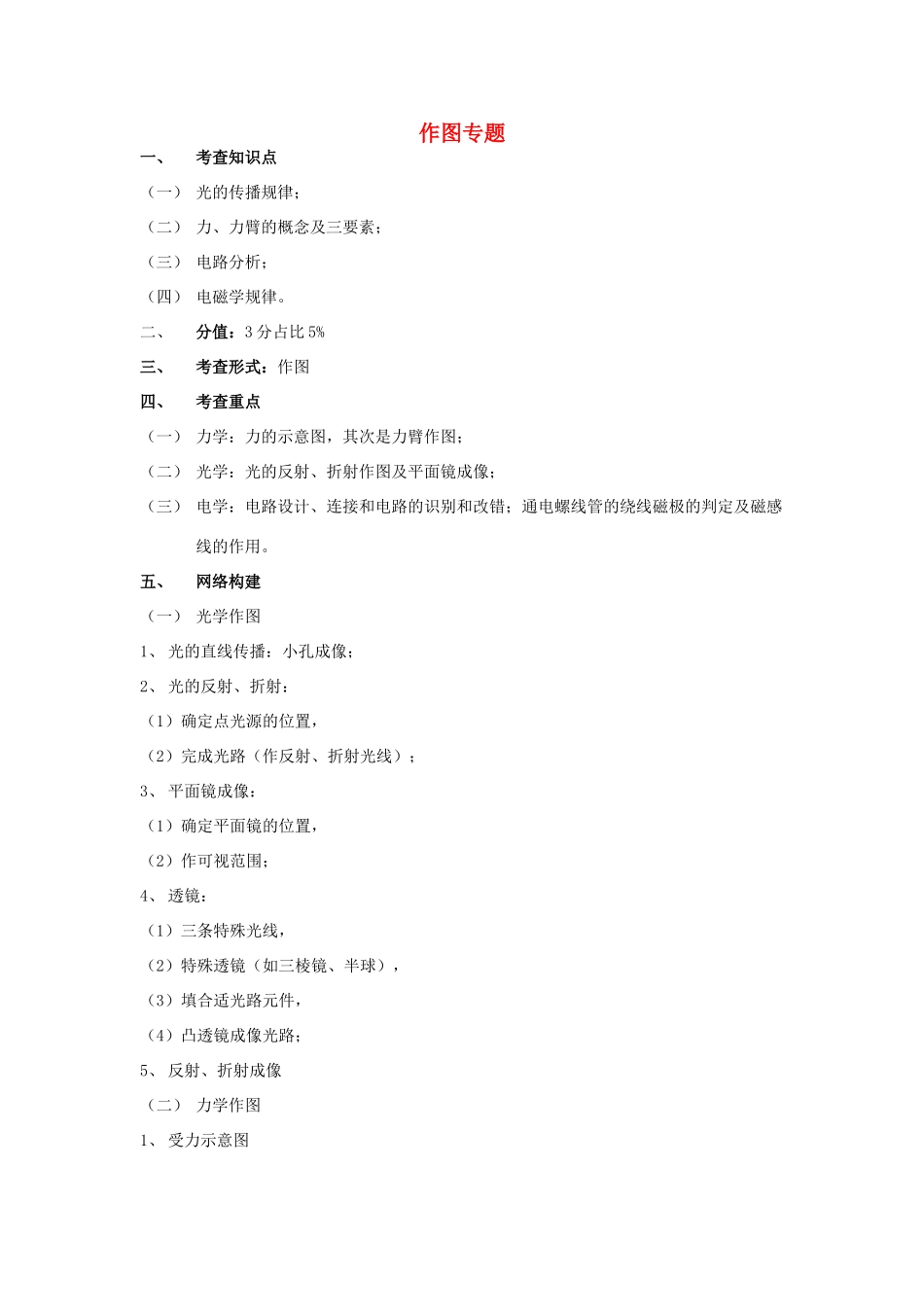

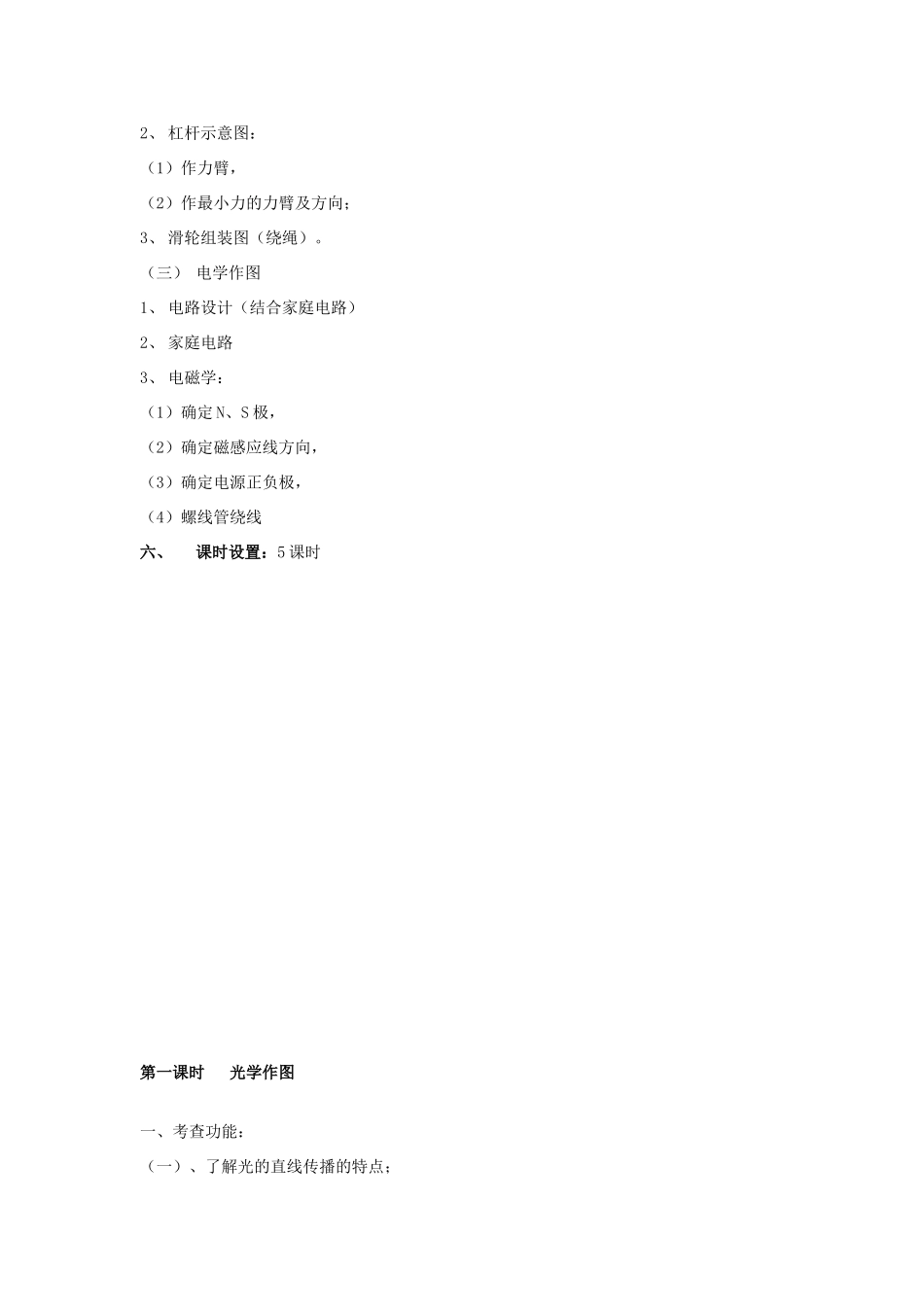

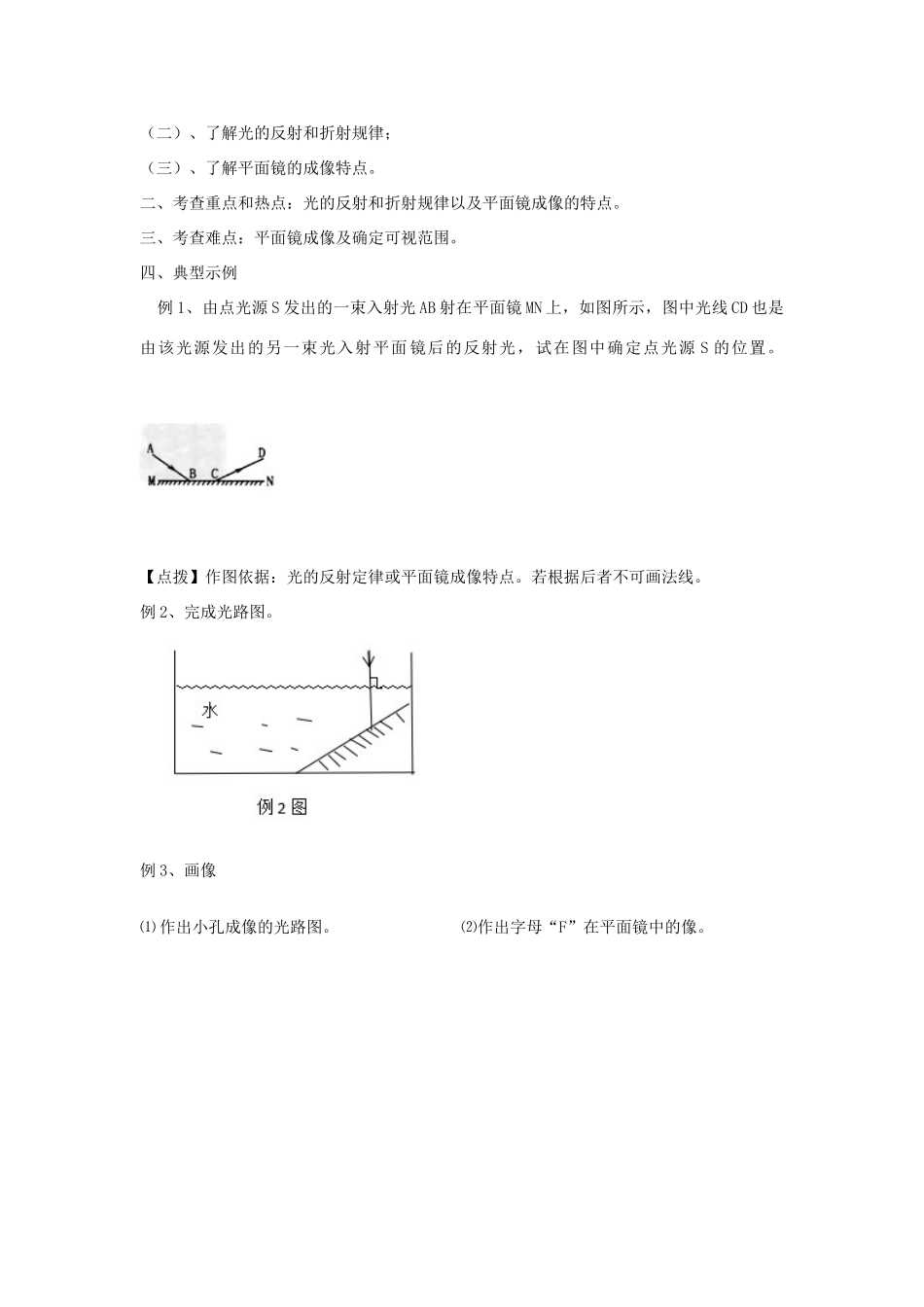

作图专题一、考查知识点（一）光的传播规律；（二）力、力臂的概念及三要素；（三）电路分析；（四）电磁学规律。二、分值：3分占比5%三、考查形式：作图四、考查重点（一）力学：力的示意图，其次是力臂作图；（二）光学：光的反射、折射作图及平面镜成像；（三）电学：电路设计、连接和电路的识别和改错；通电螺线管的绕线磁极的判定及磁感线的作用。五、网络构建（一）光学作图1、光的直线传播：小孔成像；2、光的反射、折射：（1）确定点光源的位置，（2）完成光路（作反射、折射光线）；3、平面镜成像：（1）确定平面镜的位置，（2）作可视范围；4、透镜：（1）三条特殊光线，（2）特殊透镜（如三棱镜、半球），（3）填合适光路元件，（4）凸透镜成像光路；5、反射、折射成像（二）力学作图1、受力示意图2、杠杆示意图：（1）作力臂，（2）作最小力的力臂及方向；3、滑轮组装图（绕绳）。（三）电学作图1、电路设计（结合家庭电路）2、家庭电路3、电磁学：（1）确定N、S极，（2）确定磁感应线方向，（3）确定电源正负极，（4）螺线管绕线六、课时设置：5课时第一课时光学作图一、考查功能：（一）、了解光的直线传播的特点；（二）、了解光的反射和折射规律；（三）、了解平面镜的成像特点。二、考查重点和热点：光的反射和折射规律以及平面镜成像的特点。三、考查难点：平面镜成像及确定可视范围。四、典型示例例1、由点光源S发出的一束入射光AB射在平面镜MN上，如图所示，图中光线CD也是由该光源发出的另一束光入射平面镜后的反射光，试在图中确定点光源S的位置。【点拨】作图依据：光的反射定律或平面镜成像特点。若根据后者不可画法线。例2、完成光路图。例3、画像⑴作出小孔成像的光路图。⑵作出字母“F”在平面镜中的像。⑶作出人在A点通过平静水面看到树梢B点的成像光路图。【点拨】作图步骤：①两点选取一点作出其像点或物点；②直线连接另一物点和像点，与分界面有一交点（注意线的虚实）；③直接连接第一物点和交点；④标上箭头（注意眼睛不可“放光”）。例4、确定平面镜的位置⑴如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中。请你通过作图标出平面镜的位置，并标出反射角的度数。【点拨】①完成光路；②作入射光线和反射光线所夹角的平分线（即法线用虚线）③作角平分线的垂线（即平面镜）。⑵在右图中，画出平面镜的位置。F例5、作可视范围在图中，人在什么范围内能看到窗外一棵树的全部（作图说明，人能看到树全部的区域用阴影线表示）五、巩固练习第二课时透镜以及光的反射、折射一、考查功能：（一）了解透镜的三条特殊光线；（二）了解透镜对光的作用；（三）了解凸透镜的成像规律；（四）了解光的反射和折射规律及其成像特点。二、考查重点和热点：透镜的三条特殊光线及凸透镜成像规律及反射、折射成像。三、考查难点：凸透镜成像及反射、折射成像综合四、典型示例：例1：请你完成如图的光路图．【点拨】凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴．②平行于主光轴的光线经凸透镜折射后将过焦点．③过光心的光线经凸透镜折射后传播方向不改变．例2：如图所示一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。【点拨】(1)因为光线沿半径方向射入，所以入射光线过球心O，O点为入射点。过O点作玻璃砖下表面垂线即法线，根据光的反射定律作出反射光线。(2)该反射光线再由玻璃射出时，其光线垂直玻璃砖的圆弧表面入射(就像入射光线AO一样)，光的传播方向不变，不发生折射。(3)光线AO从玻璃斜射入空气时，折射角大于入射角，折射光线远离法线。例3:如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径．在图中虚线框中填上合适透镜【点拨】要解决此题，需要掌握凸透镜与凹透镜对光线的作用，知道凸透镜有会聚光线的作用，凹透镜有发散光线的作用．从图知，通过甲透镜的光线比入射光线向主光轴靠拢，所以甲对光线有会聚作用，因此甲是凸透镜．通过乙透镜的光线比起入射光...
