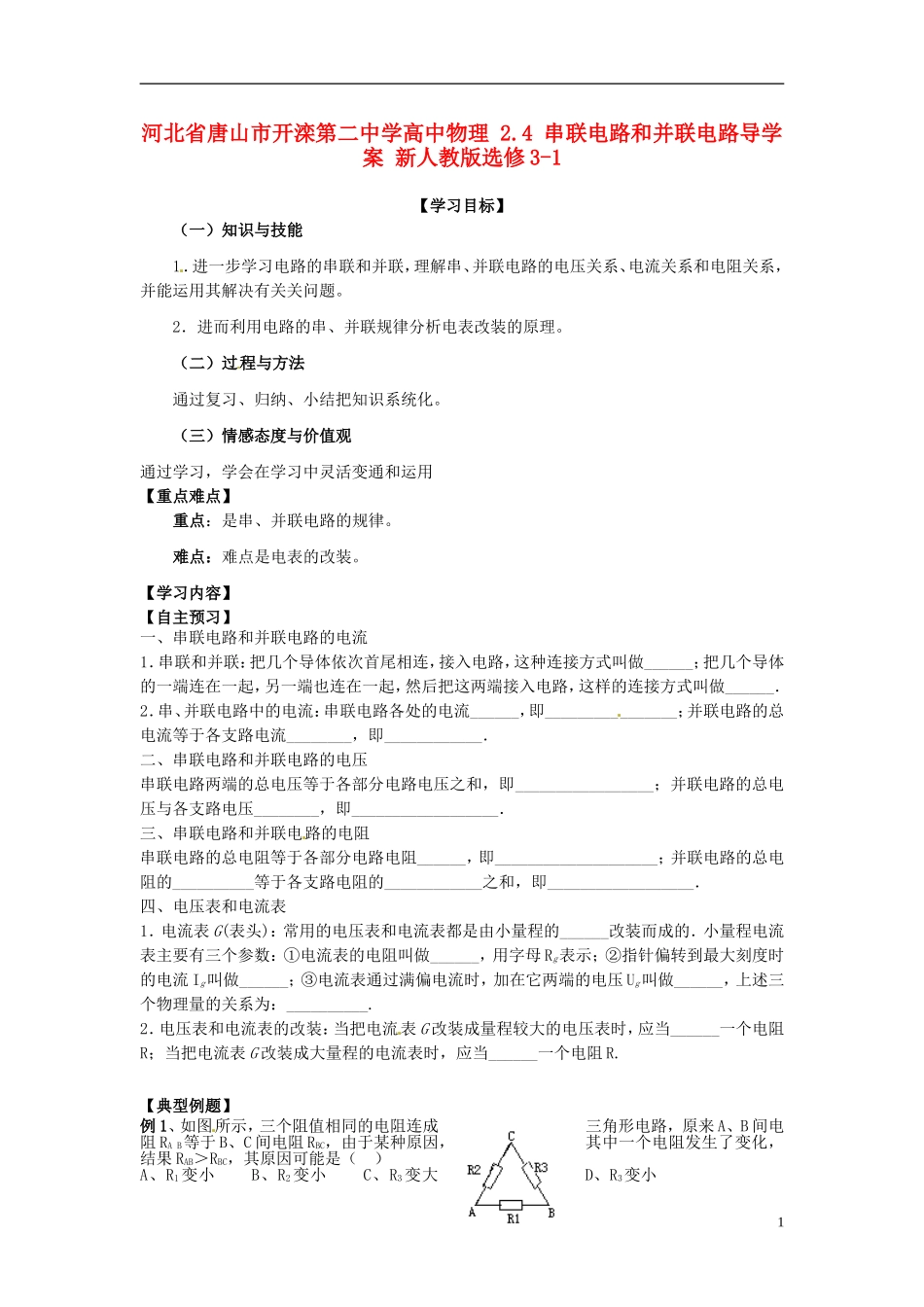

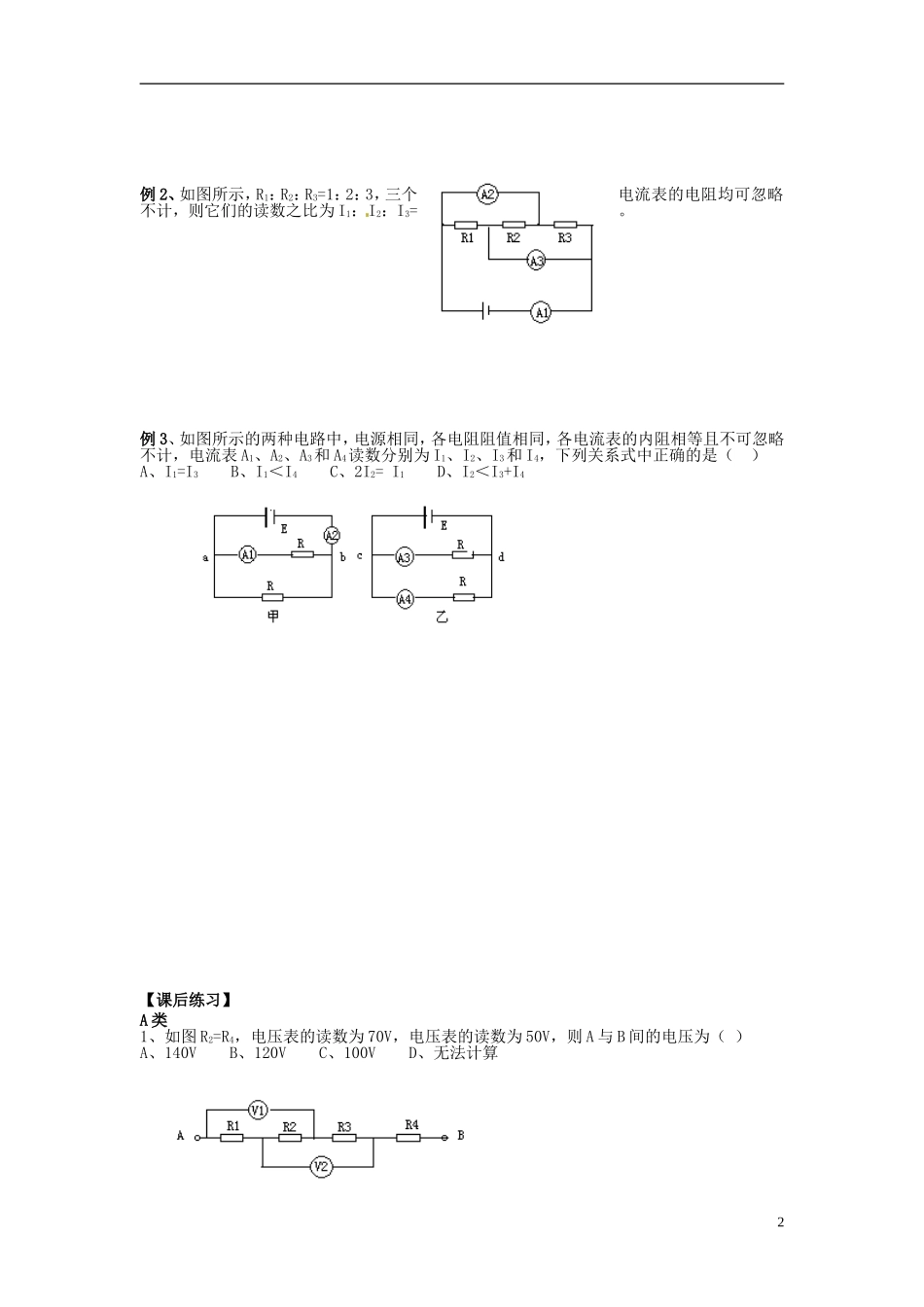

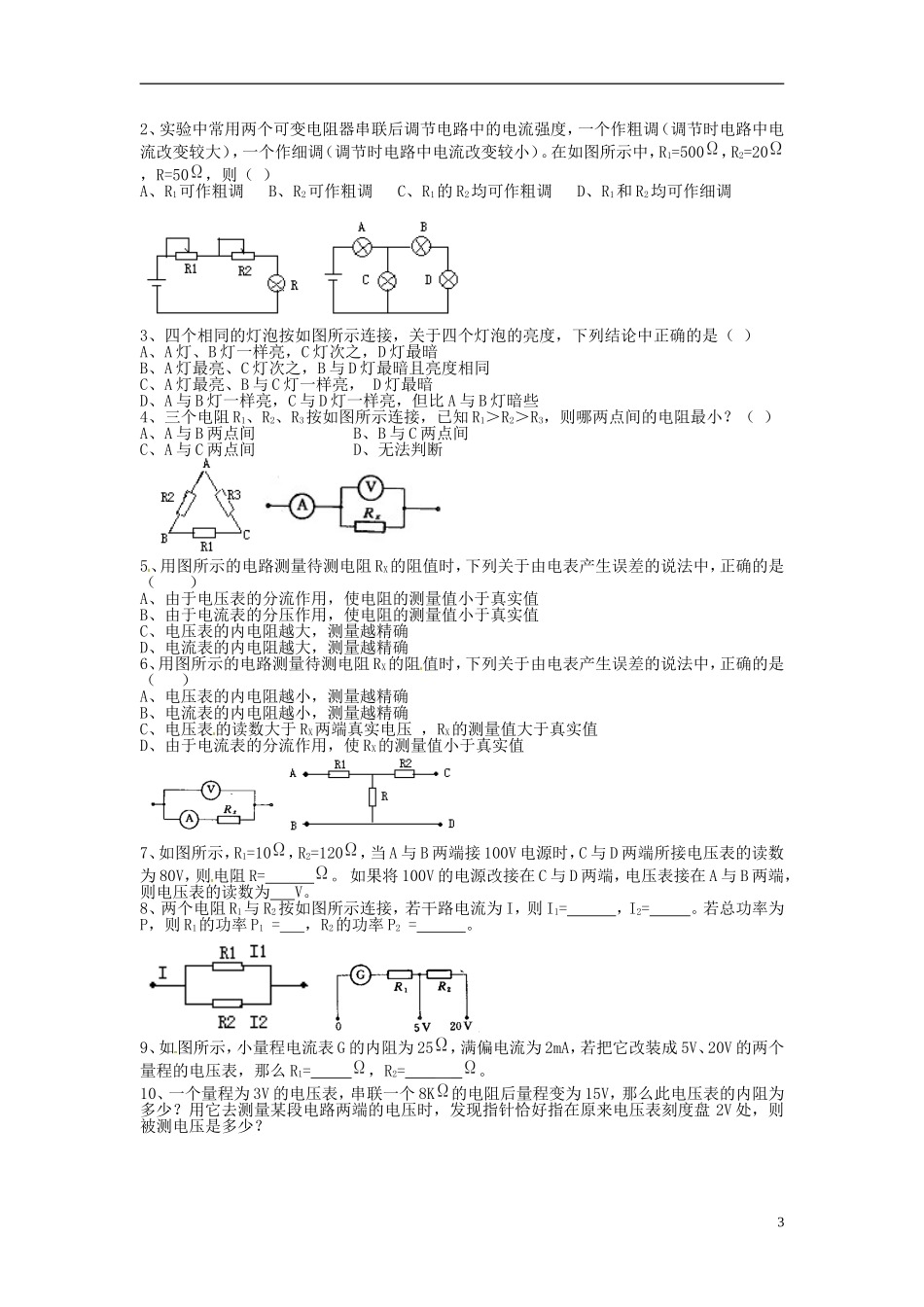

河北省唐山市开滦第二中学高中物理2.4串联电路和并联电路导学案新人教版选修3-1【学习目标】（一）知识与技能1．进一步学习电路的串联和并联，理解串、并联电路的电压关系、电流关系和电阻关系，并能运用其解决有关关问题。2．进而利用电路的串、并联规律分析电表改装的原理。（二）过程与方法通过复习、归纳、小结把知识系统化。（三）情感态度与价值观通过学习，学会在学习中灵活变通和运用【重点难点】重点：是串、并联电路的规律。难点：难点是电表的改装。【学习内容】【自主预习】一、串联电路和并联电路的电流1．串联和并联：把几个导体依次首尾相连，接入电路，这种连接方式叫做______；把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做______．2．串、并联电路中的电流：串联电路各处的电流______，即________________；并联电路的总电流等于各支路电流________，即____________．二、串联电路和并联电路的电压串联电路两端的总电压等于各部分电路电压之和，即_________________；并联电路的总电压与各支路电压________，即__________________．三、串联电路和并联电路的电阻串联电路的总电阻等于各部分电路电阻______，即____________________；并联电路的总电阻的__________等于各支路电阻的____________之和，即__________________．四、电压表和电流表1．电流表G(表头)：常用的电压表和电流表都是由小量程的______改装而成的．小量程电流表主要有三个参数：①电流表的电阻叫做______，用字母Rg表示；②指针偏转到最大刻度时的电流Ig叫做______；③电流表通过满偏电流时，加在它两端的电压Ug叫做______，上述三个物理量的关系为：__________.2．电压表和电流表的改装：当把电流表G改装成量程较大的电压表时，应当______一个电阻R；当把电流表G改装成大量程的电流表时，应当______一个电阻R.【典型例题】例1、如图所示，三个阻值相同的电阻连成三角形电路，原来A、B间电阻RAB等于B、C间电阻RBC，由于某种原因，其中一个电阻发生了变化，结果RAB＞RBC，其原因可能是（）A、R1变小B、R2变小C、R3变大D、R3变小1例2、如图所示，R1：R2：R3=1：2：3，三个电流表的电阻均可忽略不计，则它们的读数之比为I1：I2：I3=。例3、如图所示的两种电路中，电源相同，各电阻阻值相同，各电流表的内阻相等且不可忽略不计，电流表A1、A2、A3和A4读数分别为I1、I2、I3和I4，下列关系式中正确的是（）A、I1=I3B、I1＜I4C、2I2=I1D、I2＜I3+I4【课后练习】A类1、如图R2=R4，电压表的读数为70V，电压表的读数为50V，则A与B间的电压为（）A、140VB、120VC、100VD、无法计算22、实验中常用两个可变电阻器串联后调节电路中的电流强度，一个作粗调（调节时电路中电流改变较大），一个作细调（调节时电路中电流改变较小）。在如图所示中，R1=500，R2=20，R=50，则（）A、R1可作粗调B、R2可作粗调C、R1的R2均可作粗调D、R1和R2均可作细调3、四个相同的灯泡按如图所示连接，关于四个灯泡的亮度，下列结论中正确的是（）A、A灯、B灯一样亮，C灯次之，D灯最暗B、A灯最亮、C灯次之，B与D灯最暗且亮度相同C、A灯最亮、B与C灯一样亮，D灯最暗D、A与B灯一样亮，C与D灯一样亮，但比A与B灯暗些4、三个电阻R1、R2、R3按如图所示连接，已知R1＞R2＞R3，则哪两点间的电阻最小？（）A、A与B两点间B、B与C两点间C、A与C两点间D、无法判断5、用图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生误差的说法中，正确的是（）A、由于电压表的分流作用，使电阻的测量值小于真实值B、由于电流表的分压作用，使电阻的测量值小于真实值C、电压表的内电阻越大，测量越精确D、电流表的内电阻越大，测量越精确6、用图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生误差的说法中，正确的是（）A、电压表的内电阻越小，测量越精确B、电流表的内电阻越小，测量越精确C、电压表的读数大于RX两端真实电压，RX的测量值大于真实值D、由于电流表的分流作用，使RX的测量值小于真实值7、如图所示，R1=10，R2=120，当A与B两端接100V电源时，C与D两端所接电压表的读数为80V，则电阻...
