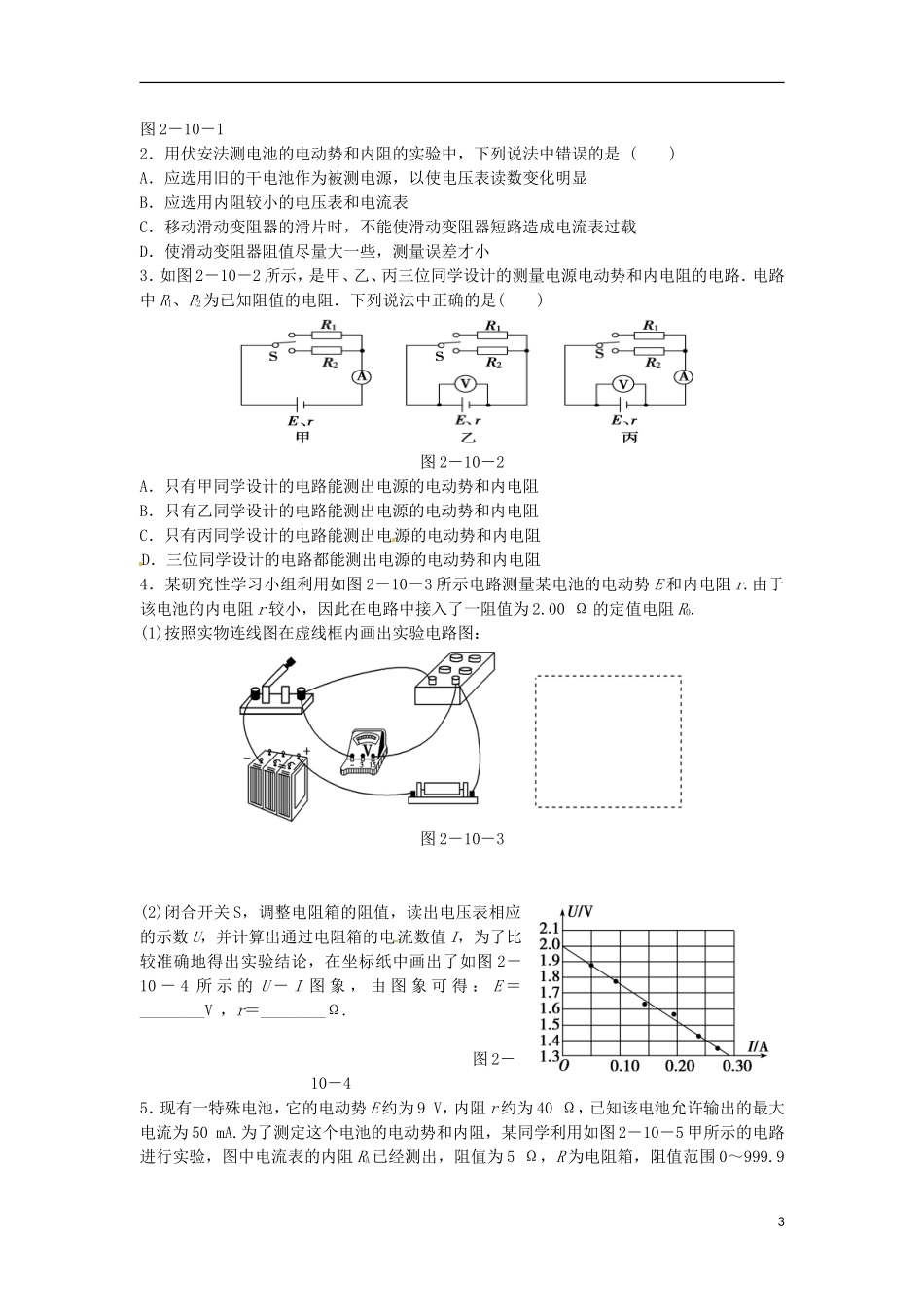

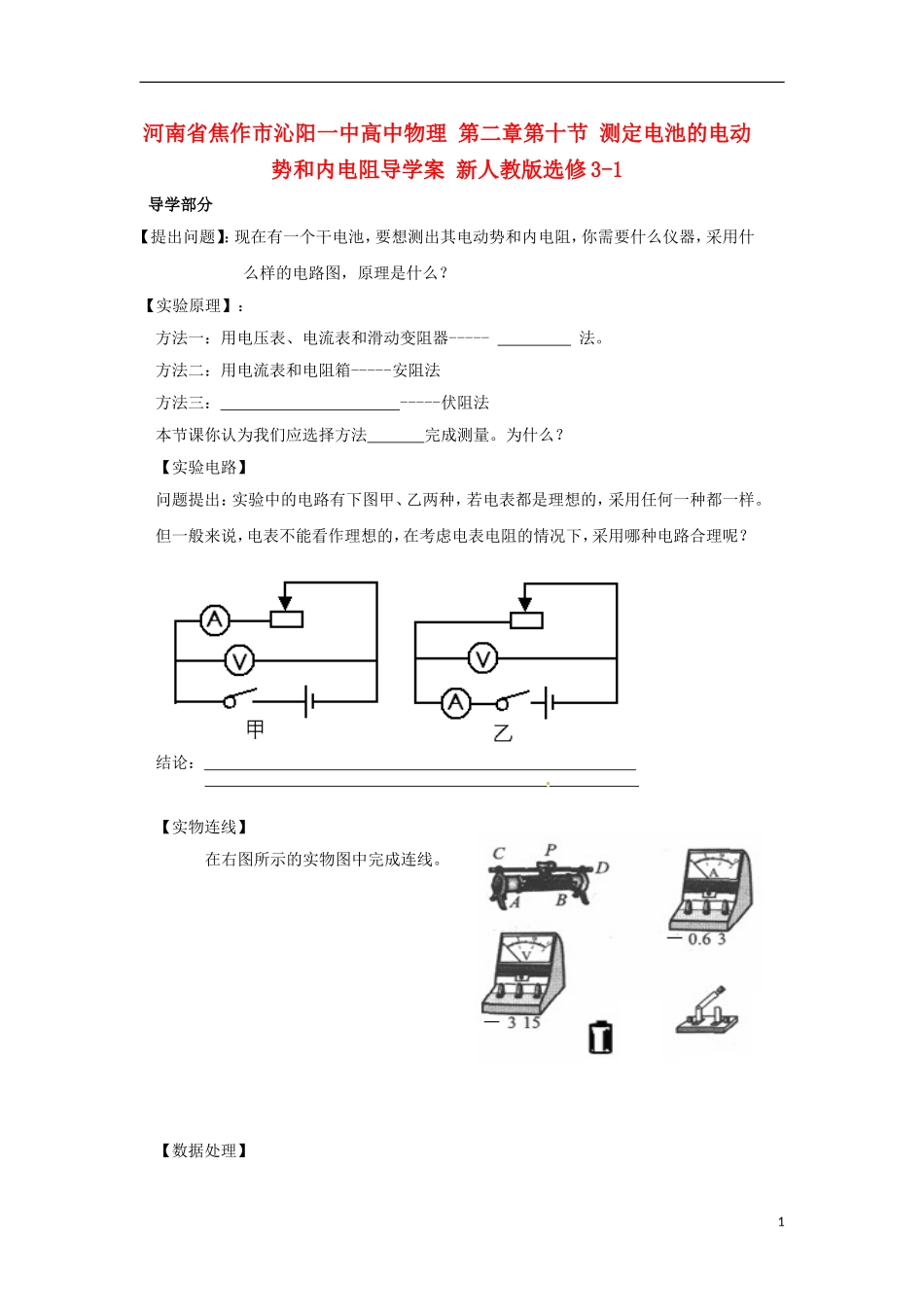

河南省焦作市沁阳一中高中物理第二章第十节测定电池的电动势和内电阻导学案新人教版选修3-1导学部分【提出问题】：现在有一个干电池，要想测出其电动势和内电阻，你需要什么仪器，采用什么样的电路图，原理是什么？【实验原理】：方法一：用电压表、电流表和滑动变阻器-----法。方法二：用电流表和电阻箱-----安阻法方法三：-----伏阻法本节课你认为我们应选择方法完成测量。为什么？【实验电路】问题提出：实验中的电路有下图甲、乙两种，若电表都是理想的，采用任何一种都一样。但一般来说，电表不能看作理想的，在考虑电表电阻的情况下，采用哪种电路合理呢？结论：【实物连线】在右图所示的实物图中完成连线。【数据处理】1方法一：多次测量取平均值。方法二：练习题：1、在测定电源电动势和内电阻实验中得到了右图所示的U-I图象，由图可知：电源电动势为V，内电阻为Ω。2、如图为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是：A．电动势E1＝E2，发生短路时的电流I1＞I2B．电动势E1=E2，内阻r1＞r2C．电动势E1＞E2，内阻r1＜r2D．当两电源的工作电流变化量相同时，电源2的路端电压变化大3、在测定电源电动势和内电阻实验中得到了下表所示的数据，请在下图中画出此电源的U-I图象，并由此求出电源的电动势为V，内电阻为Ω。U/V1.21.41.61.82.02.2I/A3.603.212.801.911.991.60课后练习1.在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－I图象，如图2－10－1所示，其中图线斜率绝对值的物理含义是()A．短路电流B．电源内阻C．电源电动势D．全电路电阻2图2－10－12．用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是()A．应选用旧的干电池作为被测电源，以使电压表读数变化明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D．使滑动变阻器阻值尽量大一些，测量误差才小3．如图2－10－2所示，是甲、乙、丙三位同学设计的测量电源电动势和内电阻的电路．电路中R1、R2为已知阻值的电阻．下列说法中正确的是()图2－10－2A．只有甲同学设计的电路能测出电源的电动势和内电阻B．只有乙同学设计的电路能测出电源的电动势和内电阻C．只有丙同学设计的电路能测出电源的电动势和内电阻D．三位同学设计的电路都能测出电源的电动势和内电阻4．某研究性学习小组利用如图2－10－3所示电路测量某电池的电动势E和内电阻r.由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0.(1)按照实物连线图在虚线框内画出实验电路图：图2－10－3(2)闭合开关S，调整电阻箱的阻值，读出电压表相应的示数U，并计算出通过电阻箱的电流数值I，为了比较准确地得出实验结论，在坐标纸中画出了如图2－10－4所示的U－I图象，由图象可得：E＝________V，r＝________Ω.图2－10－45．现有一特殊电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电流为50mA.为了测定这个电池的电动势和内阻，某同学利用如图2－10－5甲所示的电路进行实验，图中电流表的内阻RA已经测出，阻值为5Ω，R为电阻箱，阻值范围0～999.93Ω，R0为定值电阻，对电路起保护作用．图2－10－5(1)实验室备有的定值电阻R0有以下几种规格：A．10ΩB．50ΩC．150ΩD．500Ω本实验选用哪一种规格的定值电阻最好________．(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图2－10－15乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E＝________V，内阻r＝________Ω.6．用电流表和电压表测定电池的电动势和内阻的实验中，被测电源是两节干电池串联的电池组．可供选择的实验器材如下：A．电流表，量程0～0.6A,0～3AB．毫安表，量程0～100μA,0～100mAC．电压表，量程0～3V,0～15VD．滑动变阻器，0～1000Ω，0.1AE．滑动变阻器，0～20Ω，2AF．电键一个，导线若干(1)为了尽量得到较好效果，电流表应选__________，量程应选________，电压表量程应选________，滑动变阻器应选________．(2)如图2－10－6有甲、乙两个可供选择的电路，应选________电路进...
