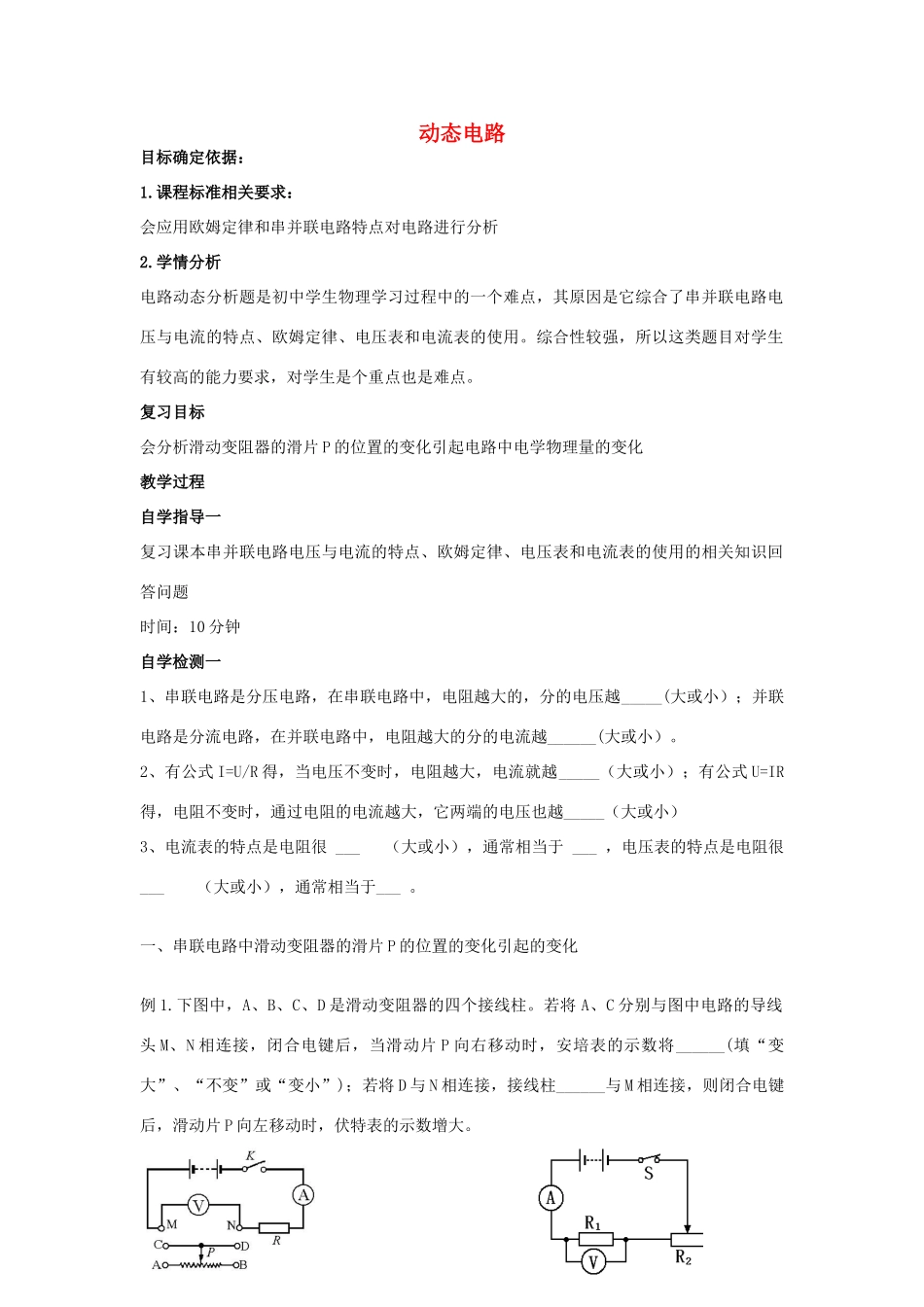

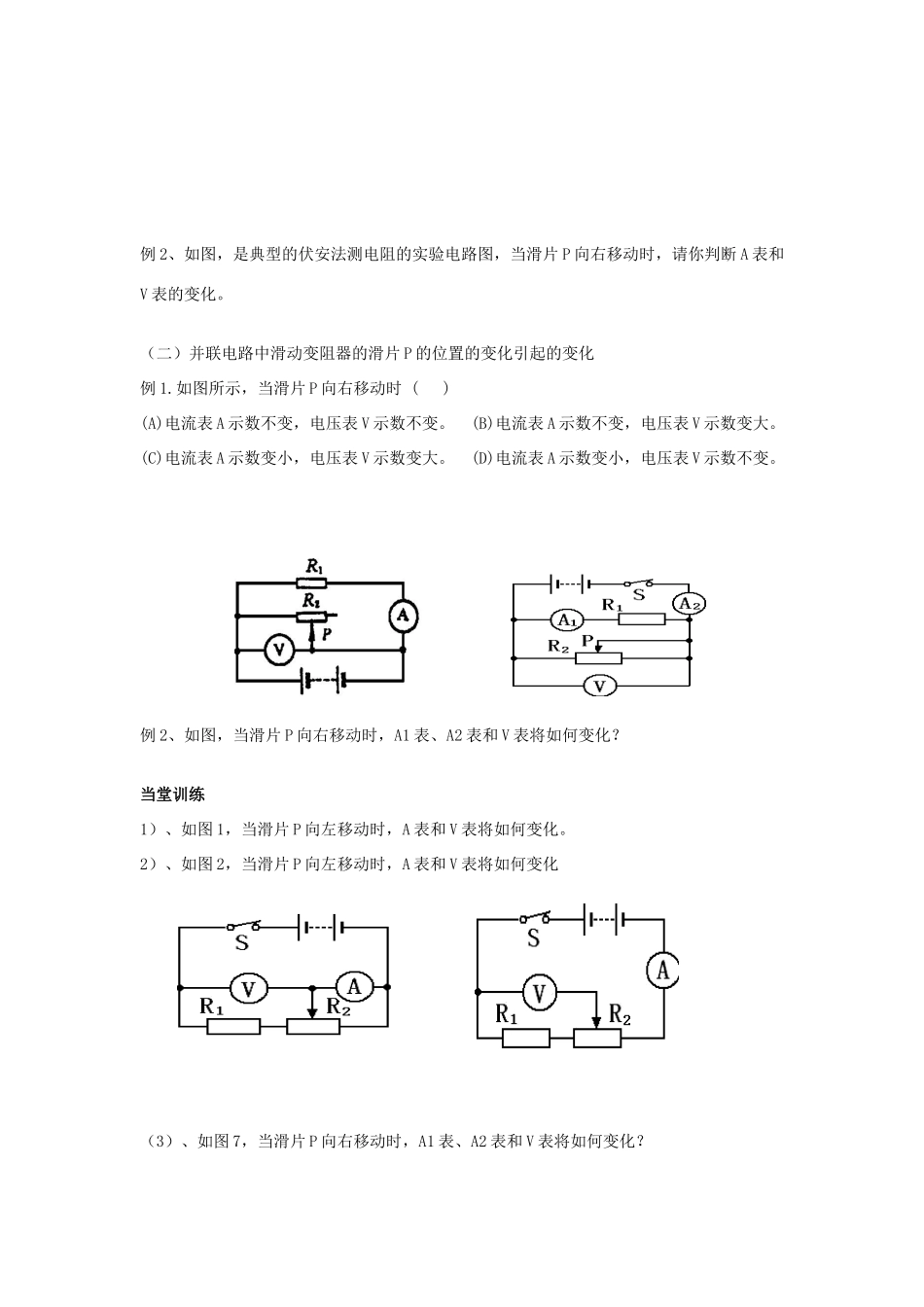

动态电路目标确定依据：1.课程标准相关要求：会应用欧姆定律和串并联电路特点对电路进行分析2.学情分析电路动态分析题是初中学生物理学习过程中的一个难点，其原因是它综合了串并联电路电压与电流的特点、欧姆定律、电压表和电流表的使用。综合性较强，所以这类题目对学生有较高的能力要求，对学生是个重点也是难点。复习目标会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化教学过程自学指导一复习课本串并联电路电压与电流的特点、欧姆定律、电压表和电流表的使用的相关知识回答问题时间：10分钟自学检测一1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越_____(大或小）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越______(大或小）。2、有公式I=U/R得，当电压不变时，电阻越大，电流就越_____（大或小）；有公式U=IR得，电阻不变时，通过电阻的电流越大，它两端的电压也越_____（大或小）3、电流表的特点是电阻很___（大或小），通常相当于___，电压表的特点是电阻很___（大或小），通常相当于___。一、串联电路中滑动变阻器的滑片P的位置的变化引起的变化例1.下图中，A、B、C、D是滑动变阻器的四个接线柱。若将A、C分别与图中电路的导线头M、N相连接，闭合电键后，当滑动片P向右移动时，安培表的示数将______(填“变大”、“不变”或“变小”)；若将D与N相连接，接线柱______与M相连接，则闭合电键后，滑动片P向左移动时，伏特表的示数增大。例2、如图，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。（二）并联电路中滑动变阻器的滑片P的位置的变化引起的变化例1.如图所示，当滑片P向右移动时()(A)电流表A示数不变，电压表V示数不变。(B)电流表A示数不变，电压表V示数变大。(C)电流表A示数变小，电压表V示数变大。(D)电流表A示数变小，电压表V示数不变。例2、如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？当堂训练1）、如图1，当滑片P向左移动时，A表和V表将如何变化。2）、如图2，当滑片P向左移动时，A表和V表将如何变化（3）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？A1A2R1R2S第3题（4）在图所示的电路中，电源电压保持不变。闭合电键S，当滑动变阻器R1的滑片P向右移动时，电流表A2的示数I2将________（选填“变大”、“不变”或“变小”）；若电流表A1示数的变化量为ΔI1，电流表A2示数的变化量为ΔI2，则ΔI1________ΔI2（选填“大于”、“等于”或“小于”）。图7
