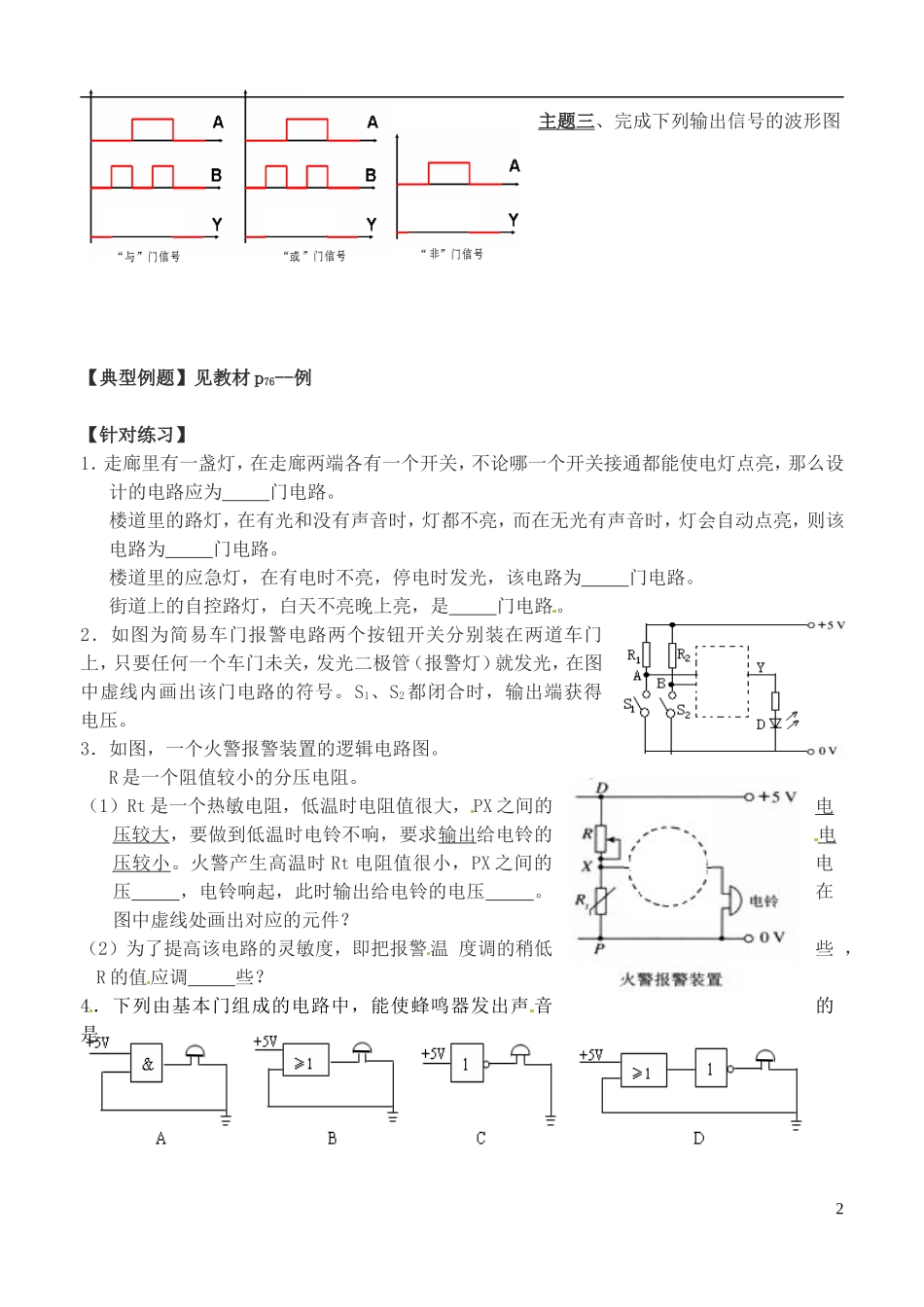

河南省洛阳市新安县第三高级中学高中物理简单的逻辑电路学案新人教版选修3-1【学习目标】了解三种最基本的逻辑电路——门电路【新课导入】1．现代信息技术传播的两种信号：模拟信号是一系列正弦信号的组合，遇到扰动信号形态容易改变；数字信号只有两个对立的状态：“有”和“没有”，即“通”或“断”，可用数字“1”和“0”表示。数字信号的抗干扰能力强，智能化水平高，已广泛应用于社会生活的各个领域：手机、电视、电脑、随身听、数码相机、飞机、卫星等。2．模拟电路是处理模拟信号的电路，数字电路是处理数字信号的电路。3．逻辑电路是数字电路，是由输入和输出端的一些电子开关组成的电路，输出的结果由输入的条件决定，称为逻辑。【自主学习】预习课文，完成下列问题1．门电路能象门一样，依一定的条件“开”或“关”，当具备开门条件时，输出端就有一个信号输出；反之，门关闭，就有另一个信号输出。门电路有一个或输入端，有输出端。2．“与”逻辑关系：一个事件的几个条件满足，该事件才能发生。“或”逻辑：事件的几个条件中满足，该事件就能发生。“非”逻辑关系的输入状态和输出状态总相反3．写出下列逻辑电路的名称和符号名称：符号：【合作探究】合作交流，完成下列任务：主题一、逻辑电路的条件和结果是用电位的高、低表示的电信号，条件高电位用“1”表示，条件低电位用“0”表示，输出高电位用“1”表示，输出低电位用“0”表示。完成下列真值表主题二、画出三种基本的逻辑电路图~2~1主题三、完成下列输出信号的波形图【典型例题】见教材p76--例【针对练习】1．走廊里有一盏灯，在走廊两端各有一个开关，不论哪一个开关接通都能使电灯点亮，那么设计的电路应为门电路。楼道里的路灯，在有光和没有声音时，灯都不亮，而在无光有声音时，灯会自动点亮，则该电路为门电路。楼道里的应急灯，在有电时不亮，停电时发光，该电路为门电路。街道上的自控路灯，白天不亮晚上亮，是门电路。2．如图为简易车门报警电路两个按钮开关分别装在两道车门上，只要任何一个车门未关，发光二极管（报警灯）就发光，在图中虚线内画出该门电路的符号。S1、S2都闭合时，输出端获得电压。3．如图，一个火警报警装置的逻辑电路图。R是一个阻值较小的分压电阻。（1）Rt是一个热敏电阻，低温时电阻值很大，PX之间的电压较大，要做到低温时电铃不响，要求输出给电铃的电压较小。火警产生高温时Rt电阻值很小，PX之间的电压，电铃响起，此时输出给电铃的电压。在图中虚线处画出对应的元件？（2）为了提高该电路的灵敏度，即把报警温度调的稍低些，R的值应调些？4．下列由基本门组成的电路中，能使蜂鸣器发出声音的是2~3~3
