湖北省黄冈市中考物理专题复习《作图专题》教学设计6-人教版初中九年级全册物理教案VIP专享VIP免费

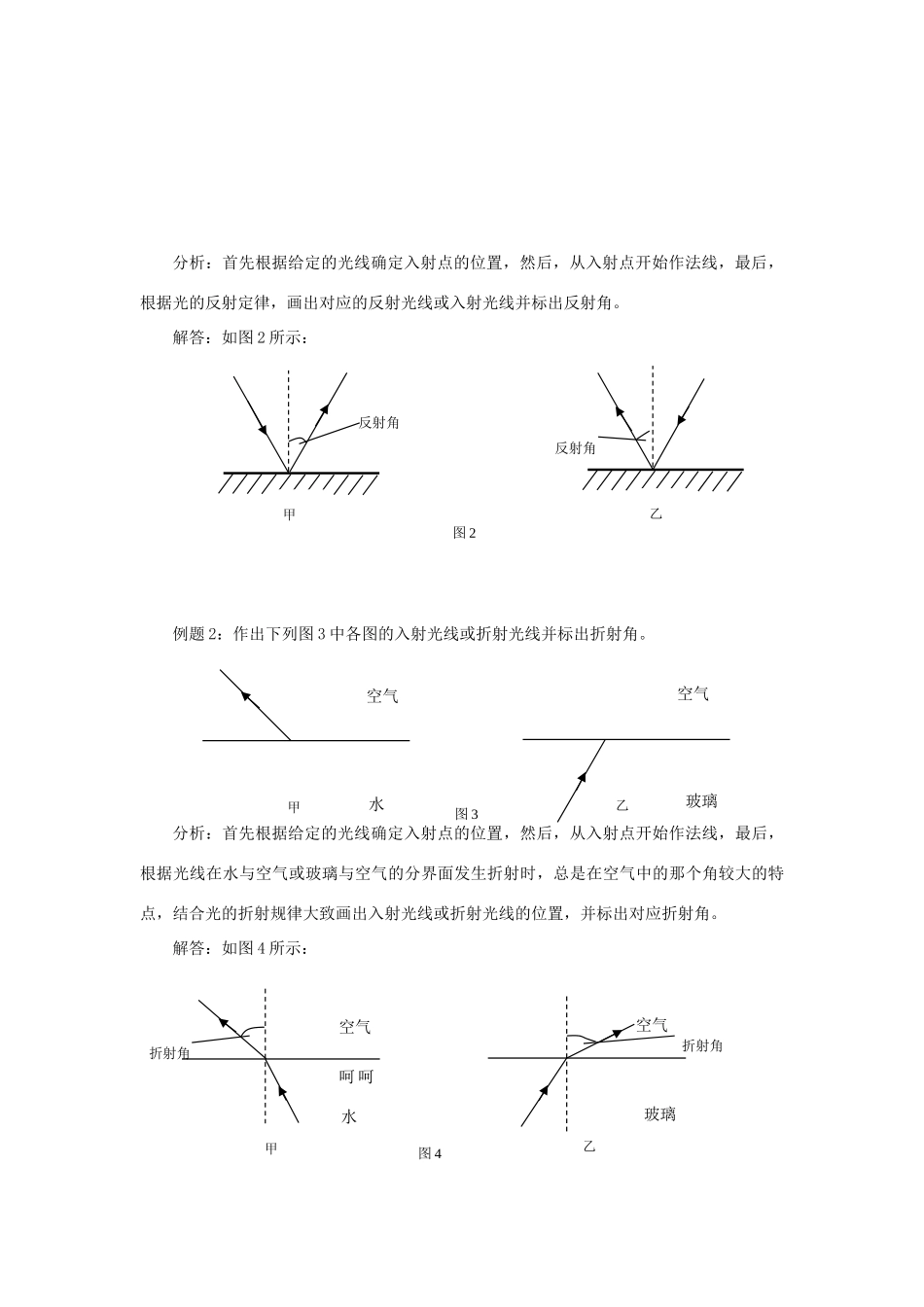

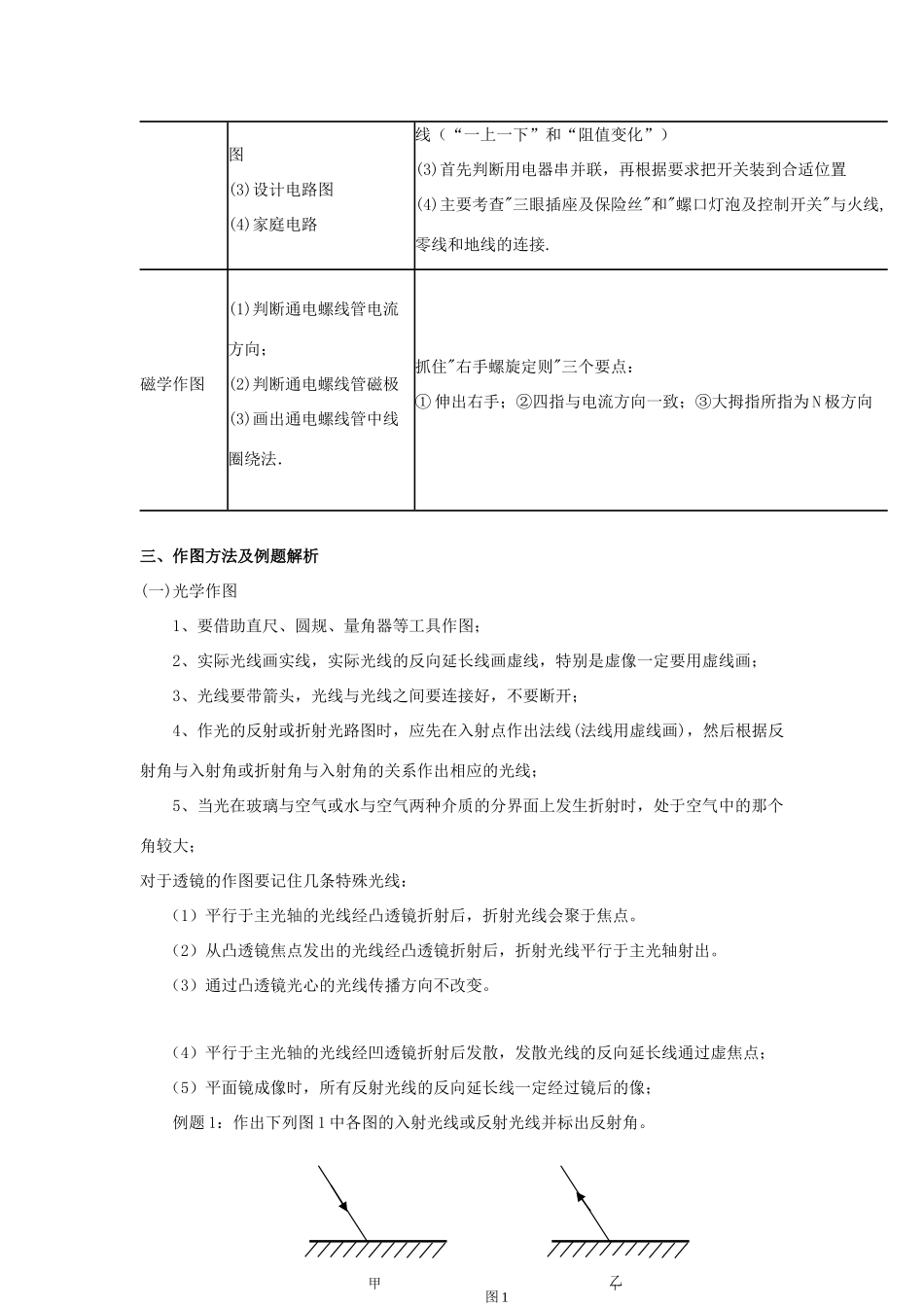

作图专题教学设计一、中考作图专题分析：作图题是中考常见的、基本的题型、一般是根据题目的要求、作出适当的图像或图线.它的特点是能形象、直观地反映出物理过程和物理问题的本来面目，有助于加深学生对物理现象的理解和认识.因此，作图题不仅能提高学生的作图技能，还能培养其严谨认真的科学态度和利用图像分析解决问题的能力.黄冈市中考物理试题中的作图题属于对知识运用能力的考核，考查的主要目的是检查学生的作图基本技能和运用基本概念及规律进行作图解决物理问题的能力.二．常见作图题型：从内容上可分为光学作图、力学作图、电磁学作图.具体内容如下：考查类型考查内容解题指导光学作图(1)根据要求作出入射光线，反射光线，折射光线(2)根据平面镜成像特点作出物体的像或平面镜的位置(3)根据给定的入射光线和反射光线或者折射光线，在虚框内填适当光具(1)注意“箭头”方向(2)平面镜成像一定要画成“虚线”（虚像）(3)根据入射光线与反射光线，折射光线在光具同侧还是异侧判定是面镜还是透镜；根据折射光线变得会聚或发散判定是凸透镜还是凹透镜力学作图(1)画重力、弹力、摩擦力、浮力等，即物体的受力的示意图(2)画力臂(3)组装滑轮组(1)注意点：①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,规范的作图；(2)三部曲：①找出支点；②用虚线描画力的作用线；③从支点向力的作用线作垂线(3)关键：①承担重物的动滑轮上绳子股段数；②奇动偶定，由内到外绕线；电学作图(1)根据实物图画出电路图(2)根据电路图连接实物(1)串联简单，并联抓住“分支点”(2)注意“分支点”、“+、-”接线柱、量程以及滑动变阻器的连图(3)设计电路图(4)家庭电路线（“一上一下”和“阻值变化”）(3)首先判断用电器串并联，再根据要求把开关装到合适位置(4)主要考查"三眼插座及保险丝"和"螺口灯泡及控制开关"与火线,零线和地线的连接.磁学作图(1)判断通电螺线管电流方向；(2)判断通电螺线管磁极(3)画出通电螺线管中线圈绕法．抓住"右手螺旋定则"三个要点：①伸出右手；②四指与电流方向一致；③大拇指所指为N极方向三、作图方法及例题解析(一)光学作图1、要借助直尺、圆规、量角器等工具作图；2、实际光线画实线，实际光线的反向延长线画虚线，特别是虚像一定要用虚线画；3、光线要带箭头，光线与光线之间要连接好，不要断开；4、作光的反射或折射光路图时，应先在入射点作出法线(法线用虚线画)，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线；5、当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大；对于透镜的作图要记住几条特殊光线：（1）平行于主光轴的光线经凸透镜折射后，折射光线会聚于焦点。（2）从凸透镜焦点发出的光线经凸透镜折射后，折射光线平行于主光轴射出。（3）通过凸透镜光心的光线传播方向不改变。（4）平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点；（5）平面镜成像时，所有反射光线的反向延长线一定经过镜后的像；例题1：作出下列图1中各图的入射光线或反射光线并标出反射角。甲甲乙图1分析：首先根据给定的光线确定入射点的位置，然后，从入射点开始作法线，最后，根据光的反射定律，画出对应的反射光线或入射光线并标出反射角。解答：如图2所示：例题2：作出下列图3中各图的入射光线或折射光线并标出折射角。分析：首先根据给定的光线确定入射点的位置，然后，从入射点开始作法线，最后，根据光线在水与空气或玻璃与空气的分界面发生折射时，总是在空气中的那个角较大的特点，结合光的折射规律大致画出入射光线或折射光线的位置，并标出对应折射角。解答：如图4所示：反射角反射角图2甲乙空气空气水玻璃图3甲乙空气呵呵呵空气水玻璃折射角折射角图4甲乙例题3：根据平面镜成像特点画出图5中镜前物体的像。分析：物体经平面镜成的像是虚像，且像与物体关于镜面对称，因此，平面镜成像作图通常用“对称法”，即画出物体关于镜面的对称图形（用虚线），并标上相应的对称点字母，当然，也可根据光的反射定律用画光路图的方法来作出物体经平面镜所成的像。解答：如图6所示：例题4：完...
