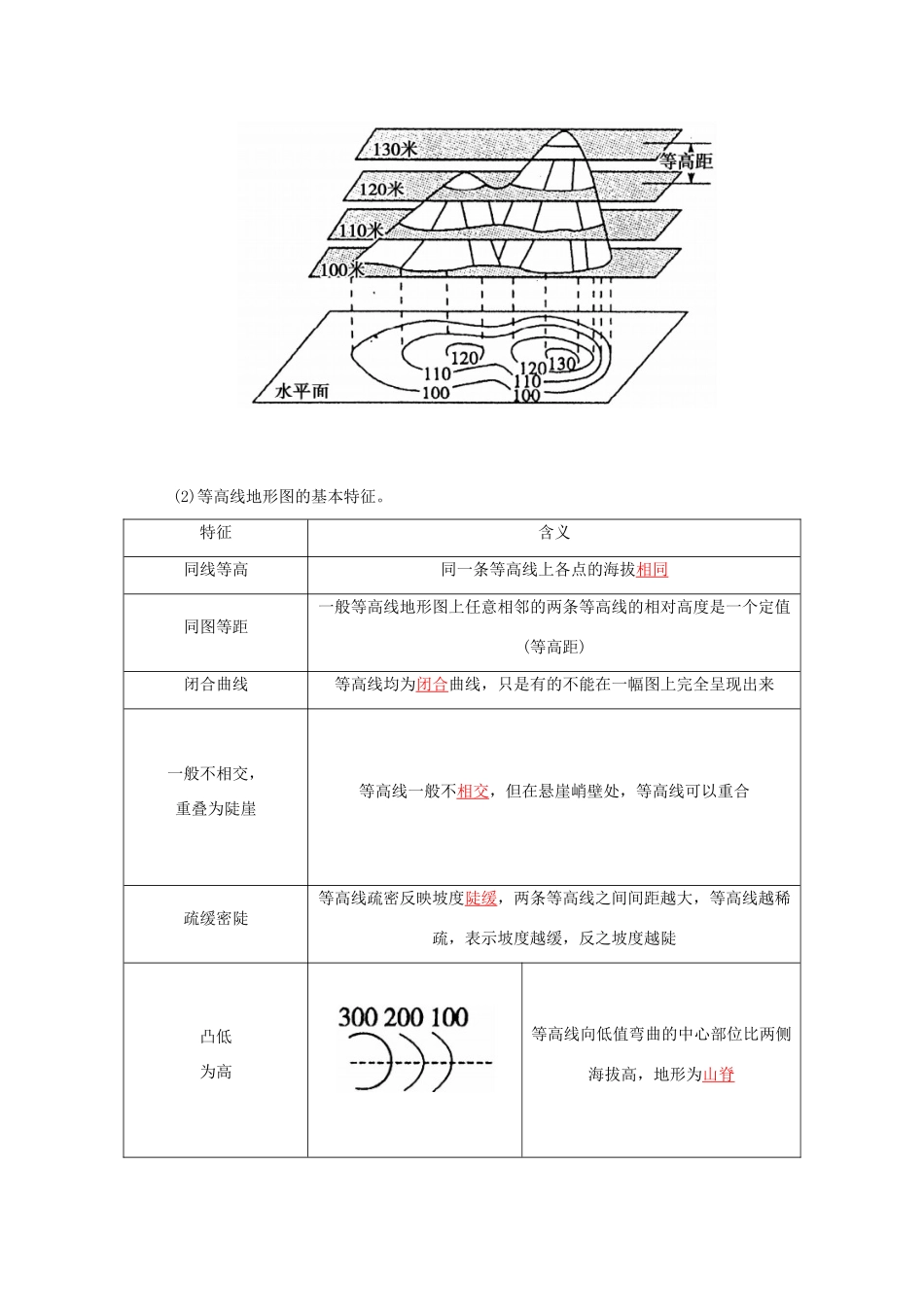

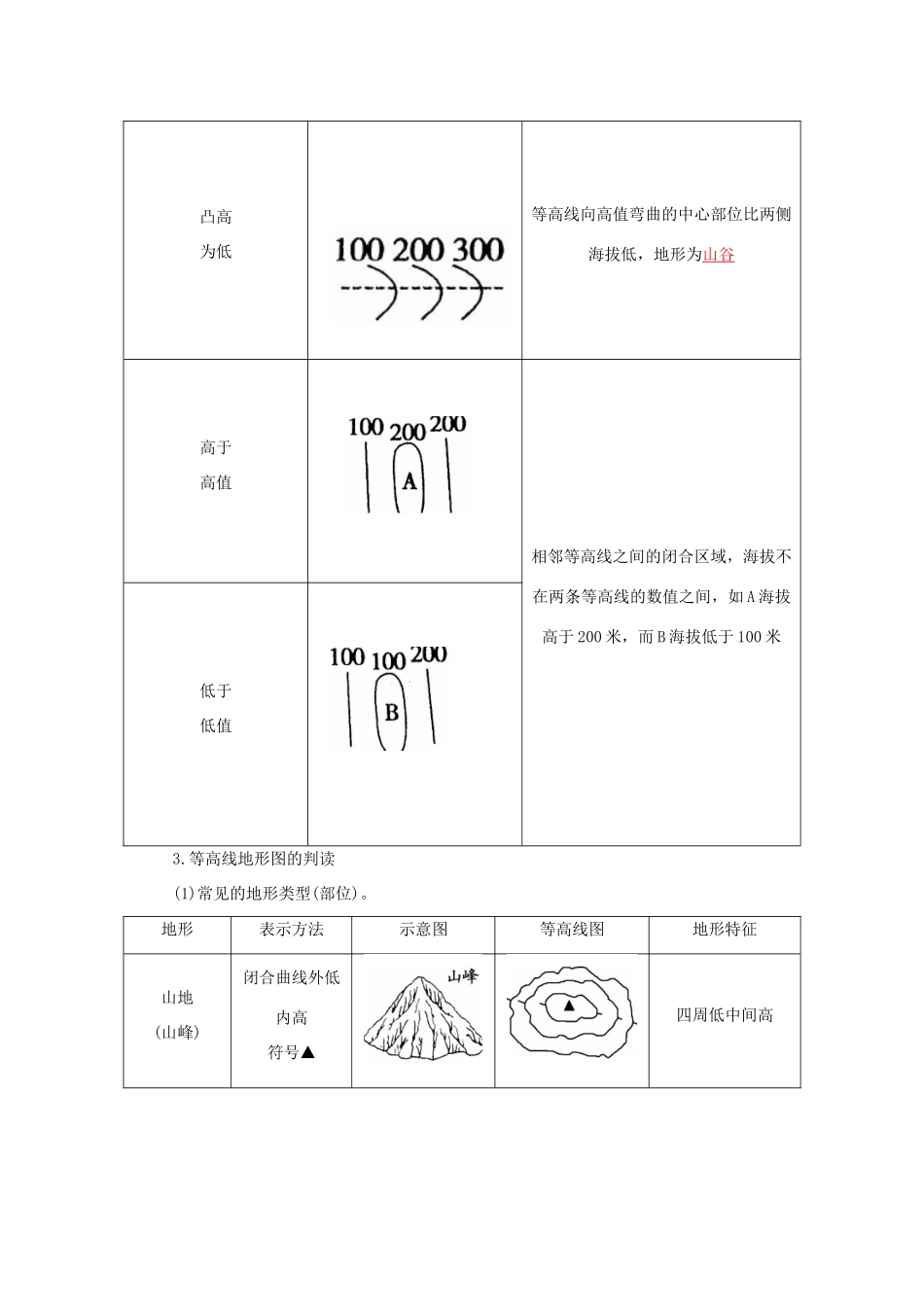

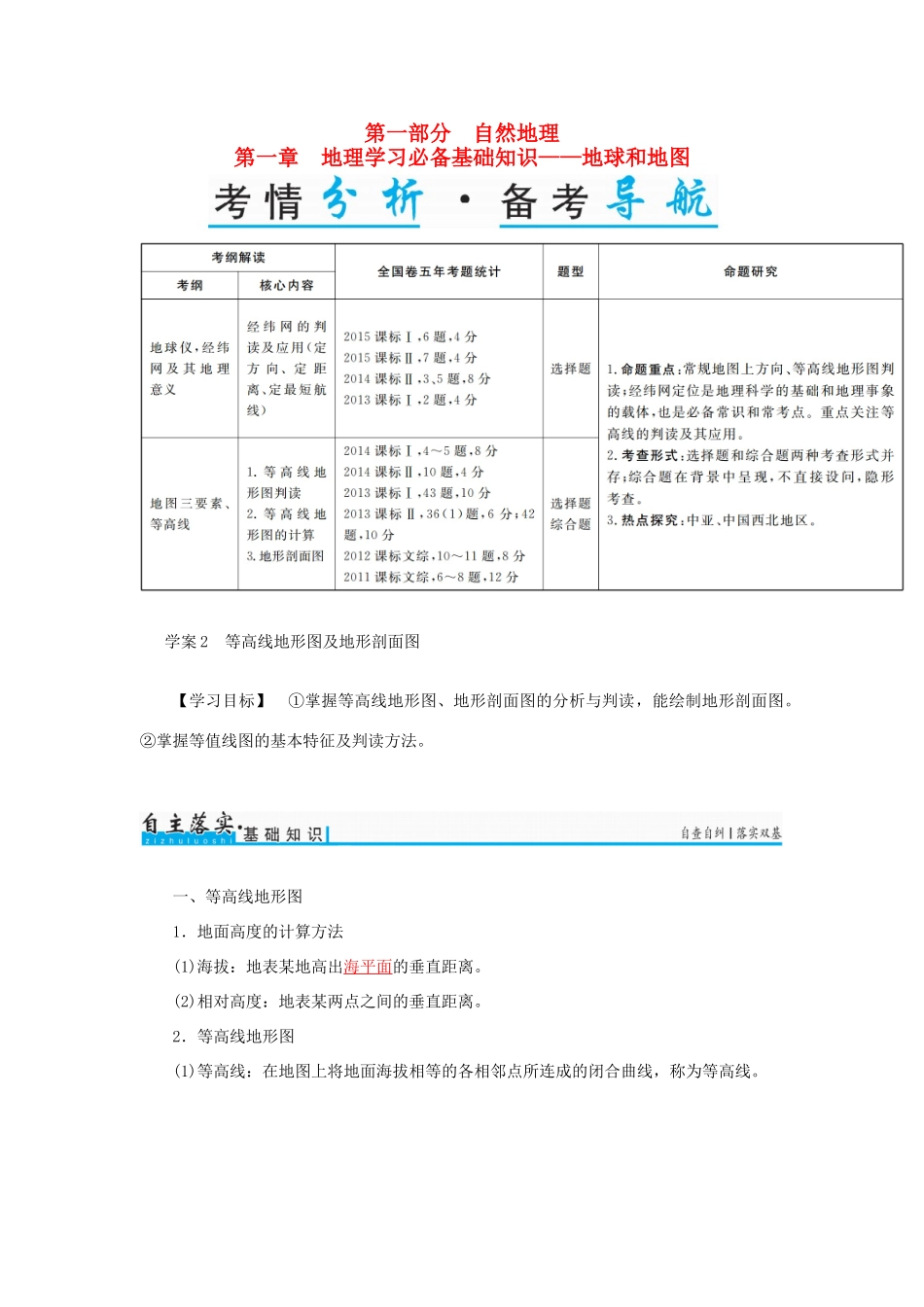

第一部分自然地理第一章地理学习必备基础知识——地球和地图学案2等高线地形图及地形剖面图【学习目标】①掌握等高线地形图、地形剖面图的分析与判读，能绘制地形剖面图。②掌握等值线图的基本特征及判读方法。一、等高线地形图1．地面高度的计算方法(1)海拔：地表某地高出海平面的垂直距离。(2)相对高度：地表某两点之间的垂直距离。2．等高线地形图(1)等高线：在地图上将地面海拔相等的各相邻点所连成的闭合曲线，称为等高线。(2)等高线地形图的基本特征。特征含义同线等高同一条等高线上各点的海拔相同同图等距一般等高线地形图上任意相邻的两条等高线的相对高度是一个定值(等高距)闭合曲线等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来一般不相交，重叠为陡崖等高线一般不相交，但在悬崖峭壁处，等高线可以重合疏缓密陡等高线疏密反映坡度陡缓，两条等高线之间间距越大，等高线越稀疏，表示坡度越缓，反之坡度越陡凸低为高等高线向低值弯曲的中心部位比两侧海拔高，地形为山脊凸高为低等高线向高值弯曲的中心部位比两侧海拔低，地形为山谷高于高值相邻等高线之间的闭合区域，海拔不在两条等高线的数值之间，如A海拔高于200米，而B海拔低于100米低于低值3.等高线地形图的判读(1)常见的地形类型(部位)。地形表示方法示意图等高线图地形特征山地(山峰)闭合曲线外低内高符号▲四周低中间高盆地(洼地)闭合曲线外高内低四周高中间低山脊(山脊线)等高线凸向低处，山脊连线从山顶到山麓凸起、高耸部分山谷(山谷线)等高线凸向高处，山谷连线山脊之间低洼部分鞍部由一对山脊等高线和一对山谷等高线组成相邻两个山顶之间呈马鞍形陡崖多条等高线重叠在一处悬崖壁立(2)在等高线图上判读五大地形图示判读依据山地海拔一般在500m以上，相对高度大于200m，等高线密集，坡度较陡。山峰(顶)、山间盆地、山谷、山脊、鞍部、陡崖等是山区常见地貌盆地等高线数值由外向里减小，四周高，中间低；四周等高线较密集，中间等高线较稀疏。海拔高度不一定，可高也可低丘陵一般海拔在500m以下，高于200m，相对高度小于200m，多闭合曲线，等高线稀疏，弯曲处较和缓高原海拔较高，一般在500m以上，相对高度较小，不同的高原等高线差距较大，高原面一般较平坦，边缘陡峻平原一般海拔低于200m，等高线稀疏，广阔平坦二、地形剖面图1．概念等高线地形图沿某方向下切而显露出来的垂直剖面。2．作用反映地势起伏状况和坡度的陡缓。画出下面的地形剖面图。答案：一、选择题(2016·武汉模拟)下图为某地区等高线示意图(单位：米)。读图回答1～2题。1．下列有关图中等高线表示的基本地形的叙述，正确的是()A．AB线表示山谷B．CD线表示山脊C．E处为陡崖D．F处为山峰解析：由图可知AB线表示山脊；CD线表示山谷；E处为陡崖；F处示坡线向内，故不是山峰。答案：C2．下列说法不正确的是()A．③处比②处坡度陡B．①河流丙—丁段的流向大致是从南向北C．若要在①河流上修建大坝，则乙处比甲处位置好D．若该地区位于我国东南部，则②地区最适宜发展甜菜种植业解析：甜菜最适宜在中温带生长，若该地区位于我国东南部，则②地区不适宜发展甜菜种植业。答案：D读等高线(单位：m)地形图，图中等高距为200m，回答3～4题。3．图中箭头正确表示河流集水方向的是()A．①B．②C．③D．④解析：在地球表面，受重力作用的影响，降落到地面的水总是沿着垂直于等高线的方向向海拔较低处流动，即图中河流的集水方向①正确。答案：A4．图中a和b的数值可能是()A．100250B．100350C．500250D．500350解析：根据河流位于山谷处可知，a的数值大于300，又知该图的等高距为200m，故a的数值为500；在300和a之间存在一个以小值闭合的等值线，故其内部b的数值一定小于300。答案：C5．“因地形，用险制塞”是修筑长城的一条重要经验，如图1(八达岭长城的景观照片)。图2为某地区等高线地形图(单位：米)。若图2所示地区有古长城，其最可能的位置是()A．①B．②C．③D．④解析：由图1可知，古长城一般修筑在山脊上，而根据图2中等高线的分布特征可判断④处为山脊地形。答案：D(2016·唐山一模)读我国东部沿海某地等高线图(单位：米)，完成6～7题...
