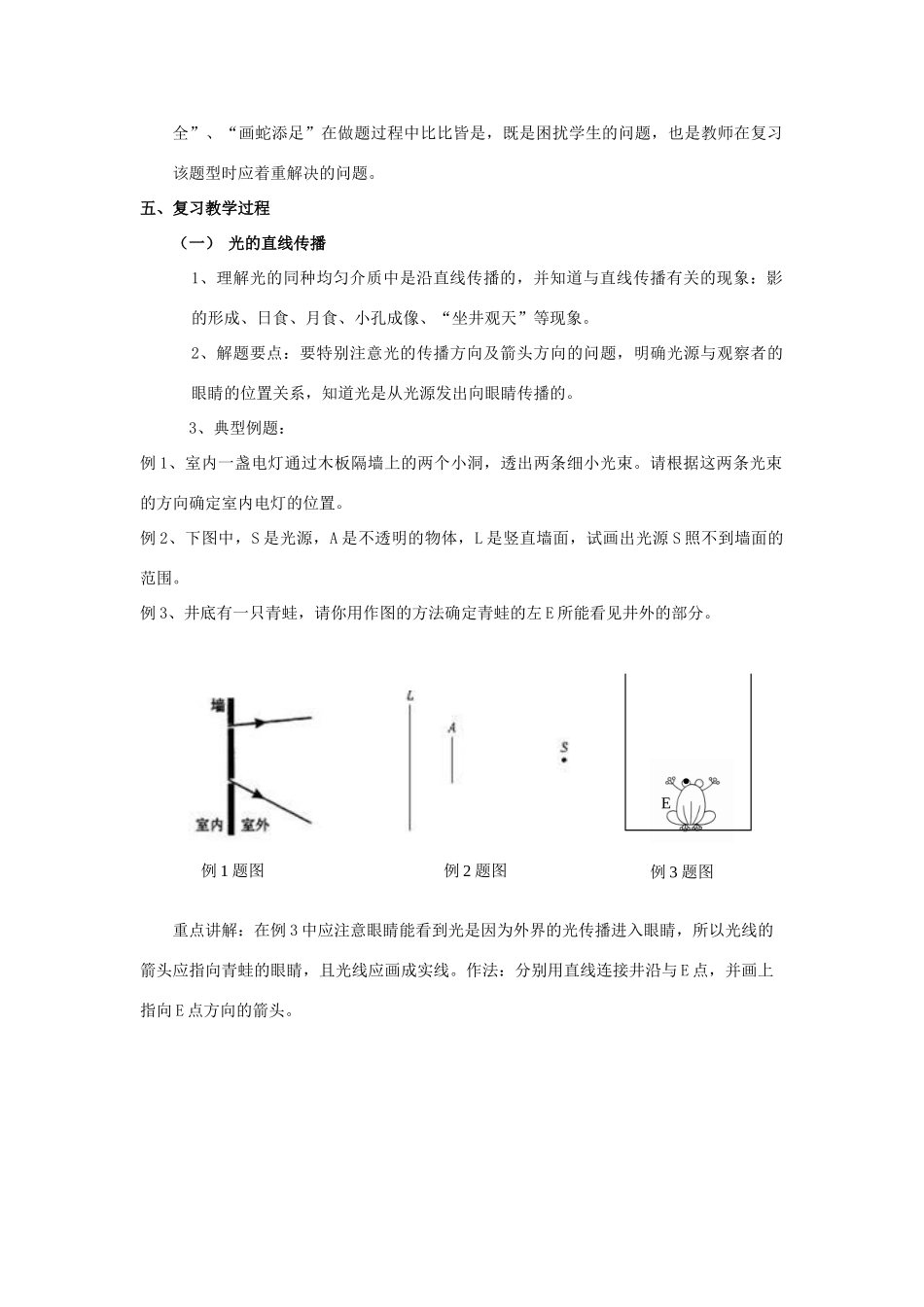

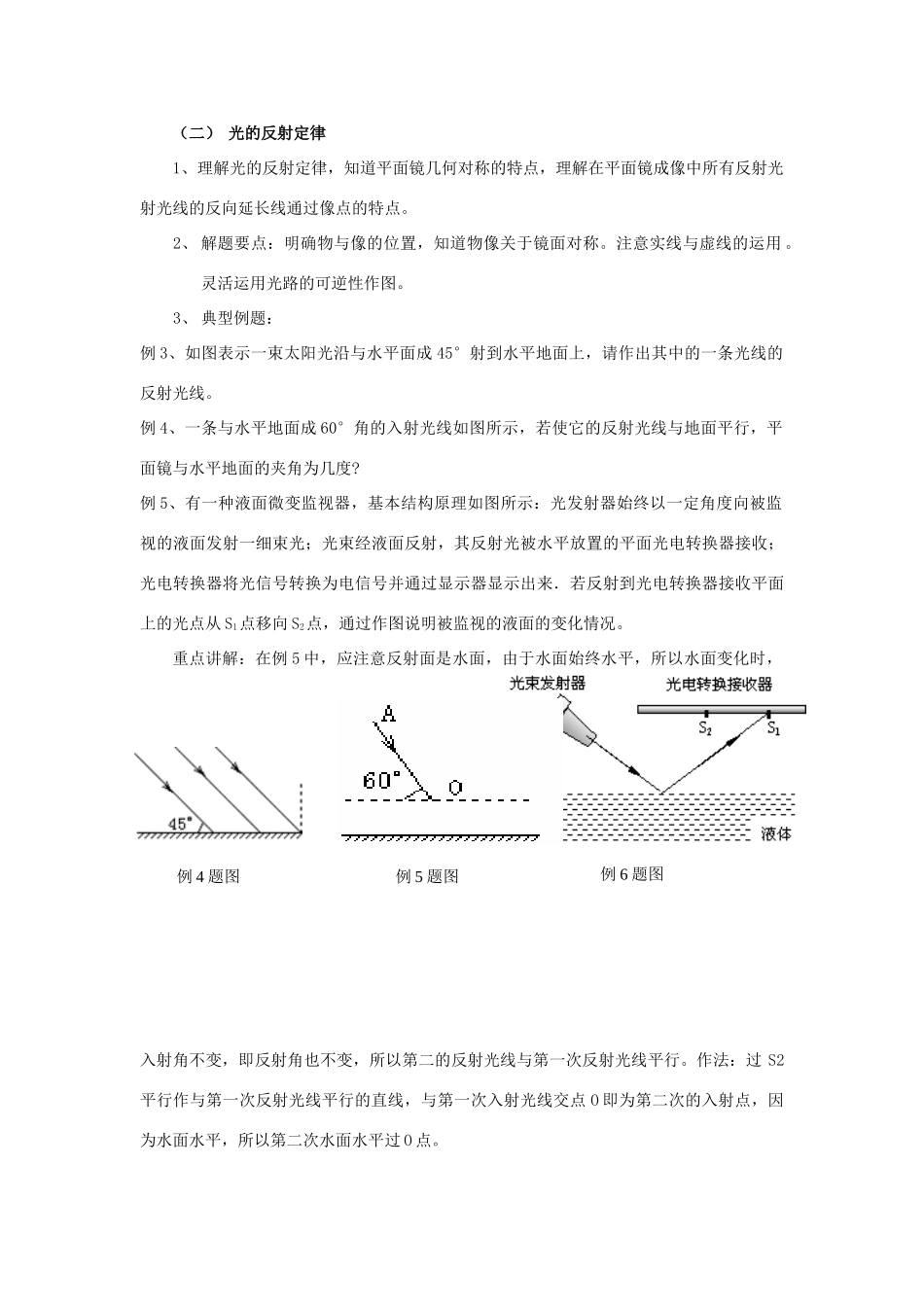

光学作图题物理作图题是黄冈市中考理综试题的一个题型，重点考查光学、力学和电学作图，其中光学作图题是常考内容，为了学生能较好的掌握光图作图题的要点，提高得分率，就要求教师利用有限的时间，系统性的对光学作图题涉及到的相关知识进行梳理，充分发挥复习教学中教师主导作用，为取胜中考打下坚实的基础。一、知识与目标1、知道光源、物、像等基本概念。2、理解光的直线传播规律、光的反射定律、平面镜成像原理、光的折射规律、光的色散。学生读题、理解题，找出题目考查要点的能力。3、理解物、像的光学关系。4、学会运用实线、虚线表示相关物理问题。（光线和实像用实线、法线、连线、延长线和虚像用虚线）二、过程与方法1、通过典型例题的讲解，让学生理解作图需运用的相关知识。2、通过相关习题训练，初步掌握光学作图题的解题方法、技巧，能充分理解题意，做到作图简洁明了、不多不漏。三、情感、态度与价值观1、通过作图，知道物理知识的运用规律。2、培养良好的读题、审题习惯和良好的作图习惯。3、通过有关题目，理解物理知识在现实生活、生产中的应用，做到理论与实践相结合。四、教学重、难点作图题在中考题上的分值约为3分，所占比重较重，此题得分情况对总成绩有相当的影响，此题可考查的内容几乎涵盖了初中物理所有章节重点知识，所以在复习过程中会带来时间分配的问题和重点内容复习的把握上取舍的问题。光学作图题的重点在物像关系的应用，反射定律、折射规律的应用。光学作图题的难点体现在学生理解题意不清，不能快速、准确的提炼出题目考查要点和相应的知识、规律等，导致作图题解答中错、偏、漏等现象严重，“分得而不全”、“画蛇添足”在做题过程中比比皆是，既是困扰学生的问题，也是教师在复习该题型时应着重解决的问题。五、复习教学过程（一）光的直线传播1、理解光的同种均匀介质中是沿直线传播的，并知道与直线传播有关的现象：影的形成、日食、月食、小孔成像、“坐井观天”等现象。2、解题要点：要特别注意光的传播方向及箭头方向的问题，明确光源与观察者的眼睛的位置关系，知道光是从光源发出向眼睛传播的。3、典型例题：例1、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请根据这两条光束的方向确定室内电灯的位置。例2、下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围。例3、井底有一只青蛙，请你用作图的方法确定青蛙的左E所能看见井外的部分。重点讲解：在例3中应注意眼睛能看到光是因为外界的光传播进入眼睛，所以光线的箭头应指向青蛙的眼睛，且光线应画成实线。作法：分别用直线连接井沿与E点，并画上指向E点方向的箭头。例1题图例2题图例3题图E（二）光的反射定律1、理解光的反射定律，知道平面镜几何对称的特点，理解在平面镜成像中所有反射光射光线的反向延长线通过像点的特点。2、解题要点：明确物与像的位置，知道物像关于镜面对称。注意实线与虚线的运用。灵活运用光路的可逆性作图。3、典型例题：例3、如图表示一束太阳光沿与水平面成45°射到水平地面上，请作出其中的一条光线的反射光线。例4、一条与水平地面成60°角的入射光线如图所示，若使它的反射光线与地面平行，平面镜与水平地面的夹角为几度?例5、有一种液面微变监视器，基本结构原理如图所示：光发射器始终以一定角度向被监视的液面发射一细束光；光束经液面反射，其反射光被水平放置的平面光电转换器接收；光电转换器将光信号转换为电信号并通过显示器显示出来．若反射到光电转换器接收平面上的光点从S1点移向S2点，通过作图说明被监视的液面的变化情况。重点讲解：在例5中，应注意反射面是水面，由于水面始终水平，所以水面变化时，入射角不变，即反射角也不变，所以第二的反射光线与第一次反射光线平行。作法：过S2平行作与第一次反射光线平行的直线，与第一次入射光线交点O即为第二次的入射点，因为水面水平，所以第二次水面水平过O点。例4题图图7例5题图例6题图例7题图例8题图例9题图（三）平面镜成像原理在作图中的应用1、知道平面镜成像原理，知道平面镜中所成的像是虚像。2、解题要点：理解平面镜成像中物、像...
