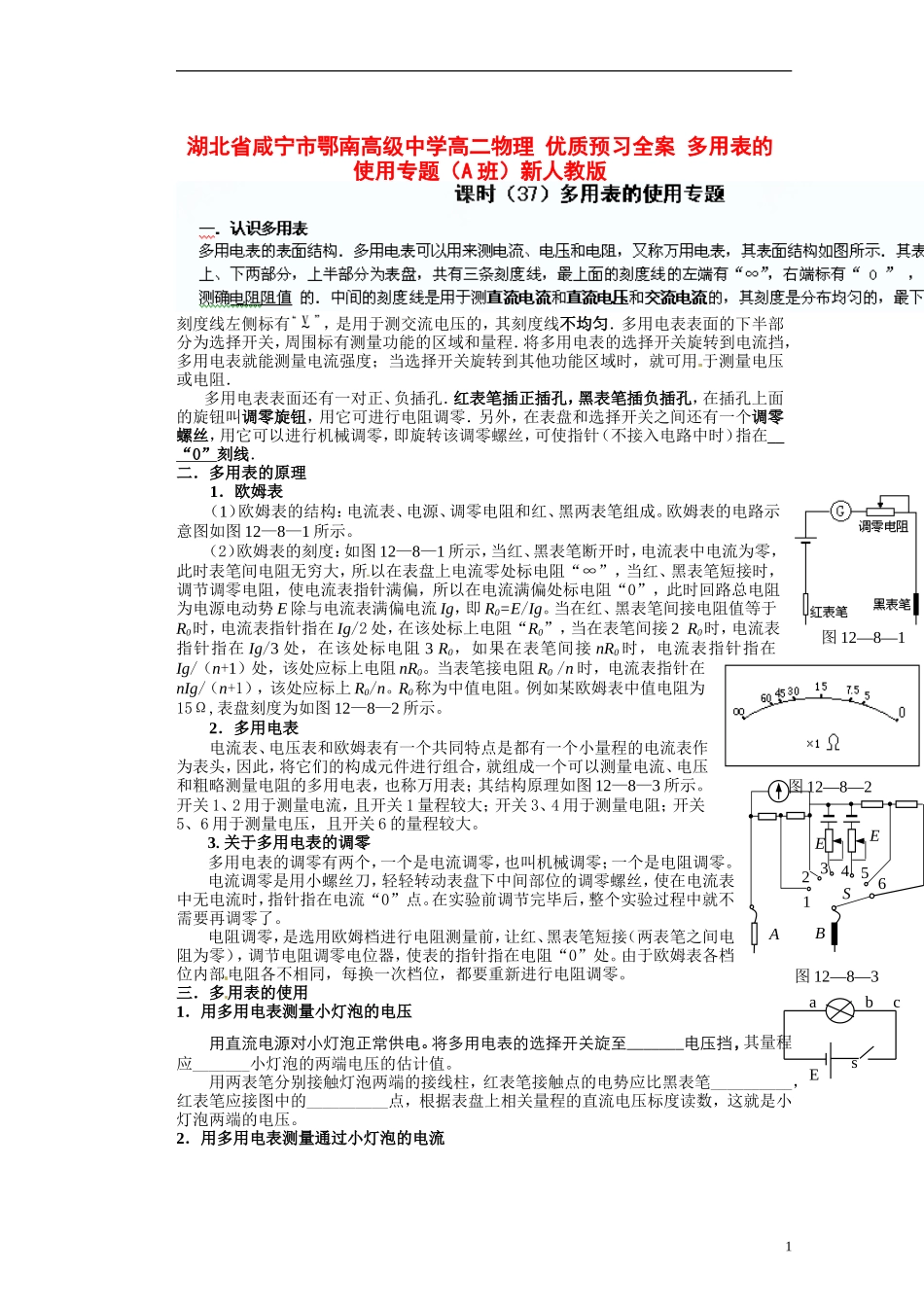

湖北省咸宁市鄂南高级中学高二物理优质预习全案多用表的使用专题(A班)新人教版刻度线左侧标有,是用于测交流电压的,其刻度线不均匀.多用电表表面的下半部分为选择开关,周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡,多用电表就能测量电流强度;当选择开关旋转到其他功能区域时,就可用于测量电压或电阻.多用电表表面还有一对正、负插孔.红表笔插正插孔,黑表笔插负插孔,在插孔上面的旋钮叫调零旋钮,用它可进行电阻调零.另外,在表盘和选择开关之间还有一个调零螺丝,用它可以进行机械调零,即旋转该调零螺丝,可使指针(不接入电路中时)指在__“0”刻线.二.多用表的原理1.欧姆表(1)欧姆表的结构:电流表、电源、调零电阻和红、黑两表笔组成。欧姆表的电路示意图如图12—8—1所示。(2)欧姆表的刻度:如图12—8—1所示,当红、黑表笔断开时,电流表中电流为零,此时表笔间电阻无穷大,所以在表盘上电流零处标电阻“∞”,当红、黑表笔短接时,调节调零电阻,使电流表指针满偏,所以在电流满偏处标电阻“0”,此时回路总电阻为电源电动势E除与电流表满偏电流Ig,即R0=E/Ig。当在红、黑表笔间接电阻值等于R0时,电流表指针指在Ig/2处,在该处标上电阻“R0”,当在表笔间接2R0时,电流表指针指在Ig/3处,在该处标电阻3R0,如果在表笔间接nR0时,电流表指针指在Ig/(n+1)处,该处应标上电阻nR0。当表笔接电阻R0/n时,电流表指针在nIg/(n+1),该处应标上R0/n。R0称为中值电阻。例如某欧姆表中值电阻为15Ω,表盘刻度为如图12—8—2所示。2.多用电表电流表、电压表和欧姆表有一个共同特点是都有一个小量程的电流表作为表头,因此,将它们的构成元件进行组合,就组成一个可以测量电流、电压和粗略测量电阻的多用电表,也称万用表;其结构原理如图12—8—3所示。开关1、2用于测量电流,且开关1量程较大;开关3、4用于测量电阻;开关5、6用于测量电压,且开关6的量程较大。3.关于多用电表的调零多用电表的调零有两个,一个是电流调零,也叫机械调零;一个是电阻调零。电流调零是用小螺丝刀,轻轻转动表盘下中间部位的调零螺丝,使在电流表中无电流时,指针指在电流“0”点。在实验前调节完毕后,整个实验过程中就不需要再调零了。电阻调零,是选用欧姆档进行电阻测量前,让红、黑表笔短接(两表笔之间电阻为零),调节电阻调零电位器,使表的指针指在电阻“0”处。由于欧姆表各档位内部电阻各不相同,每换一次档位,都要重新进行电阻调零。三.多用表的使用1.用多用电表测量小灯泡的电压用直流电源对小灯泡正常供电。将多用电表的选择开关旋至_______电压挡,其量程应_______小灯泡的两端电压的估计值。用两表笔分别接触灯泡两端的接线柱,红表笔接触点的电势应比黑表笔__________,红表笔应接图中的__________点,根据表盘上相关量程的直流电压标度读数,这就是小灯泡两端的电压。2.用多用电表测量通过小灯泡的电流1图12—8—1图12—8—2EEABS123456图12—8—3abEsc在用直流电源对小灯泡正常供电的情况下,断开电路开关,把小灯泡的一个接线柱上的导线卸开。将多用电表的选择开关旋至_______挡,其量程应_________小灯泡的两端电流的估计值。把多用电表__________在刚才卸开的电路中,电流应从___________流入电表。黑表笔应接图中的__________点。闭合开关,根据表盘上相关量程的直流电流标度读数,这就是小灯泡两端的电流。3.用多用电表测量二极管的正反向电阻(1)判断二极管的单向导电性①将二极管、小灯泡、电键、直流电源按左下图所示电路连接起来,闭合电键S,给二极管加正向电压,可以看到小灯泡正常发光.②将二极管、小灯泡、电键、直流电源按右下图所示电路连接起来,闭合电键S,给二极管加反向电压,可以看到二极管不发光.③实验结论:二极管具有单向导电性,且二极管的左端为正极。(2)测正向电阻:将多用电表的选择开关旋至低倍率的欧姆挡(如“×10Ω”挡),把两表笔直接接触,调节调零旋钮,使指针指着“0Ω”。将黑表笔接触二极管的正极,红表笔接触二极管的负极,即黑表笔接触图中的___________点。把读的欧姆数乘以欧姆挡的...
