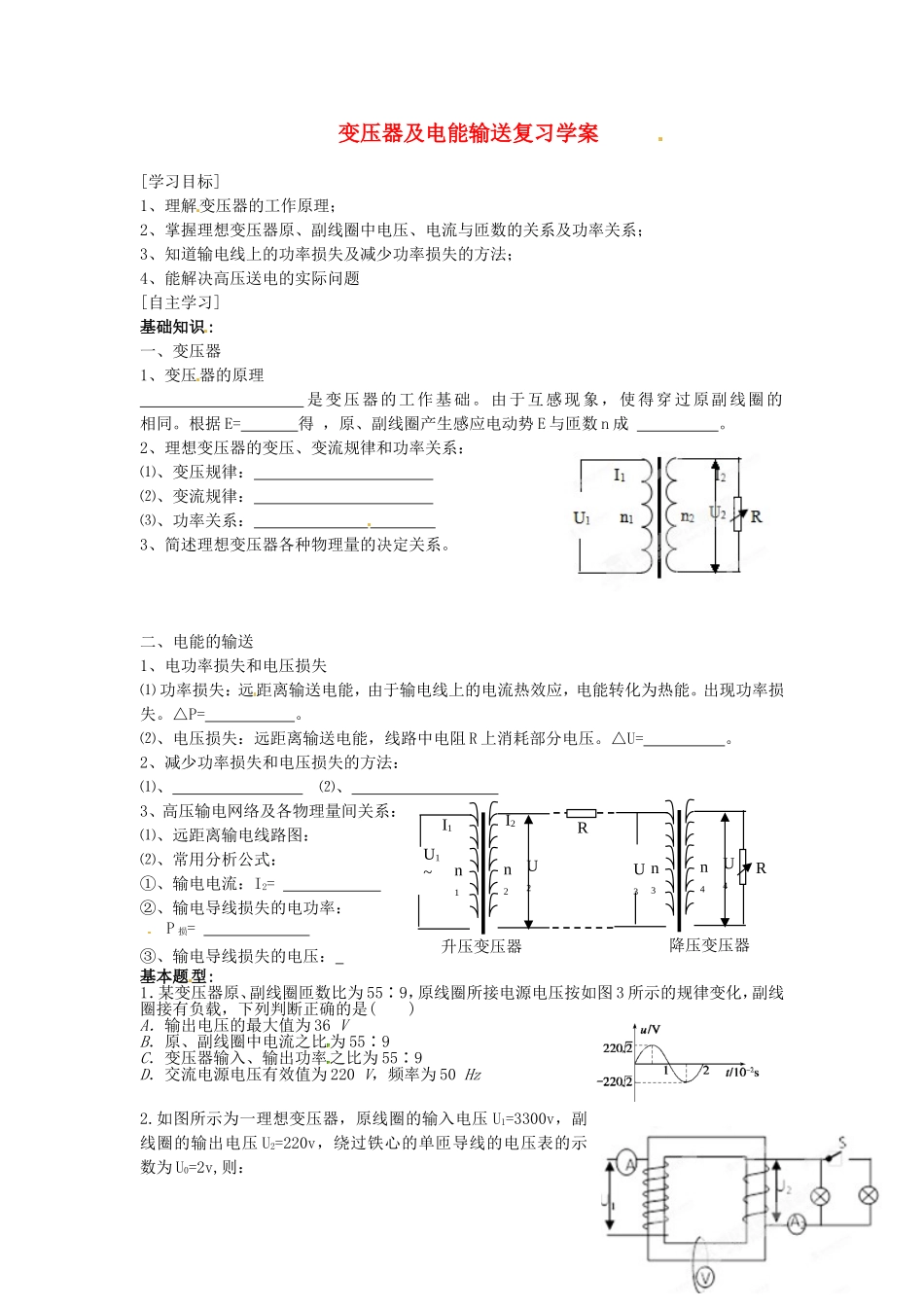

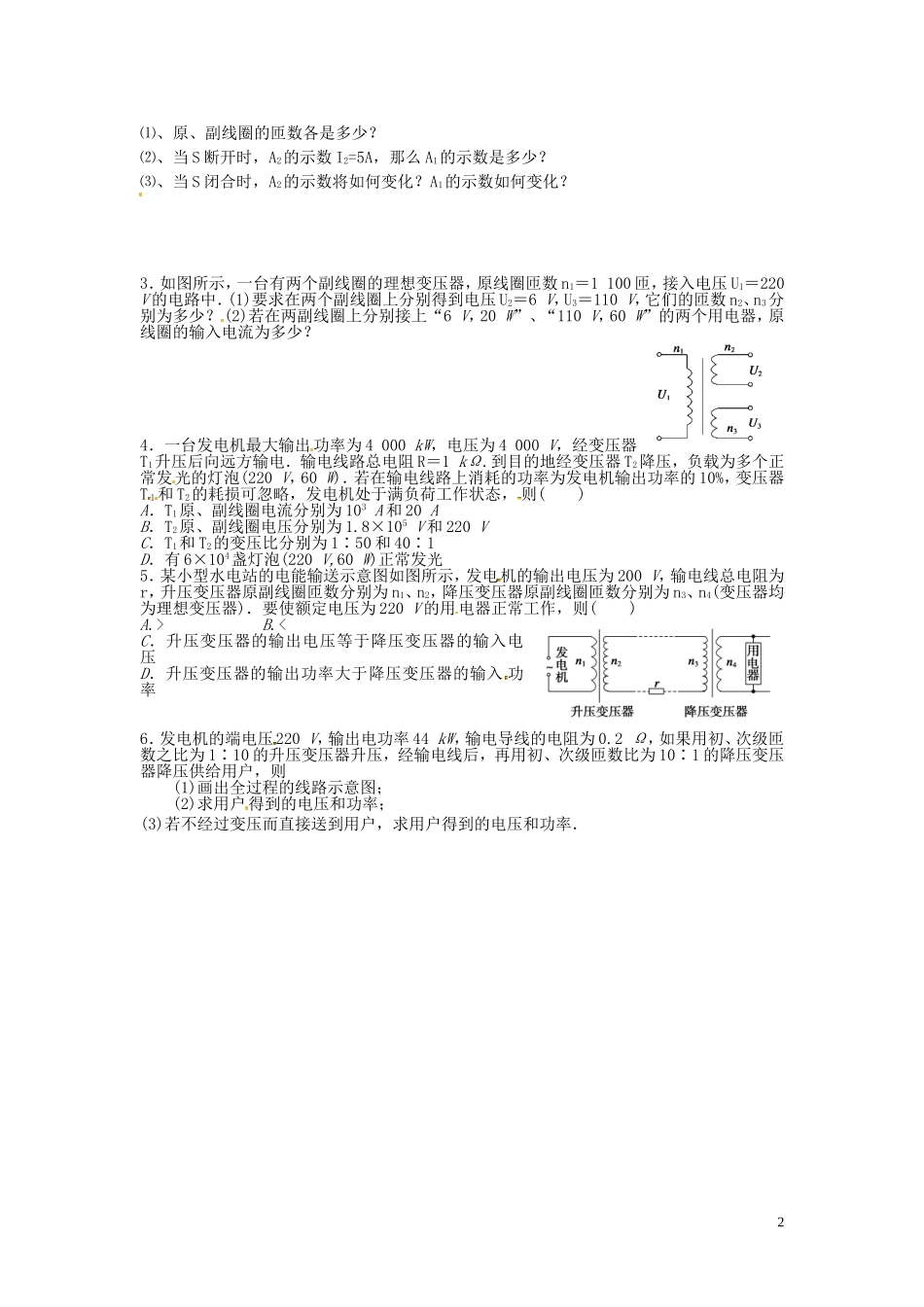

变压器及电能输送复习学案[学习目标]1、理解变压器的工作原理；2、掌握理想变压器原、副线圈中电压、电流与匝数的关系及功率关系；3、知道输电线上的功率损失及减少功率损失的方法；4、能解决高压送电的实际问题[自主学习]基础知识:一、变压器1、变压器的原理是变压器的工作基础。由于互感现象，使得穿过原副线圈的相同。根据E=得，原、副线圈产生感应电动势E与匝数n成。2、理想变压器的变压、变流规律和功率关系：⑴、变压规律：⑵、变流规律：⑶、功率关系：3、简述理想变压器各种物理量的决定关系。二、电能的输送1、电功率损失和电压损失⑴功率损失：远距离输送电能，由于输电线上的电流热效应，电能转化为热能。出现功率损失。△P=。⑵、电压损失：远距离输送电能，线路中电阻R上消耗部分电压。△U=。2、减少功率损失和电压损失的方法：⑴、⑵、3、高压输电网络及各物理量间关系：⑴、远距离输电线路图：⑵、常用分析公式：①、输电电流：I2=②、输电导线损失的电功率：P损=③、输电导线损失的电压：基本题型:1．某变压器原、副线圈匝数比为55∶9，原线圈所接电源电压按如图3所示的规律变化，副线圈接有负载，下列判断正确的是()A．输出电压的最大值为36VB．原、副线圈中电流之比为55∶9C．变压器输入、输出功率之比为55∶9D．交流电源电压有效值为220V，频率为50Hz2.如图所示为一理想变压器，原线圈的输入电压U1=3300v，副线圈的输出电压U2=220v，绕过铁心的单匝导线的电压表的示数为U0=2v,则：1U1~升压变压器降压变压器n1n2U2U3n3n4RU4RI1I2⑴、原、副线圈的匝数各是多少？⑵、当S断开时，A2的示数I2=5A，那么A1的示数是多少？⑶、当S闭合时，A2的示数将如何变化？A1的示数如何变化？3．如图所示，一台有两个副线圈的理想变压器，原线圈匝数n1＝1100匝，接入电压U1＝220V的电路中．(1)要求在两个副线圈上分别得到电压U2＝6V，U3＝110V，它们的匝数n2、n3分别为多少？(2)若在两副线圈上分别接上“6V，20W”、“110V，60W”的两个用电器，原线圈的输入电流为多少？4．一台发电机最大输出功率为4000kW，电压为4000V，经变压器T1升压后向远方输电．输电线路总电阻R＝1kΩ.到目的地经变压器T2降压，负载为多个正常发光的灯泡(220V，60W)．若在输电线路上消耗的功率为发电机输出功率的10%，变压器T1和T2的耗损可忽略，发电机处于满负荷工作状态，则()A．T1原、副线圈电流分别为103A和20AB．T2原、副线圈电压分别为1.8×105V和220VC．T1和T2的变压比分别为1∶50和40∶1D．有6×104盏灯泡(220V,60W)正常发光5．某小型水电站的电能输送示意图如图所示，发电机的输出电压为200V，输电线总电阻为r，升压变压器原副线圈匝数分别为n1、n2，降压变压器原副线圈匝数分别为n3、n4(变压器均为理想变压器)．要使额定电压为220V的用电器正常工作，则()A.>B.
