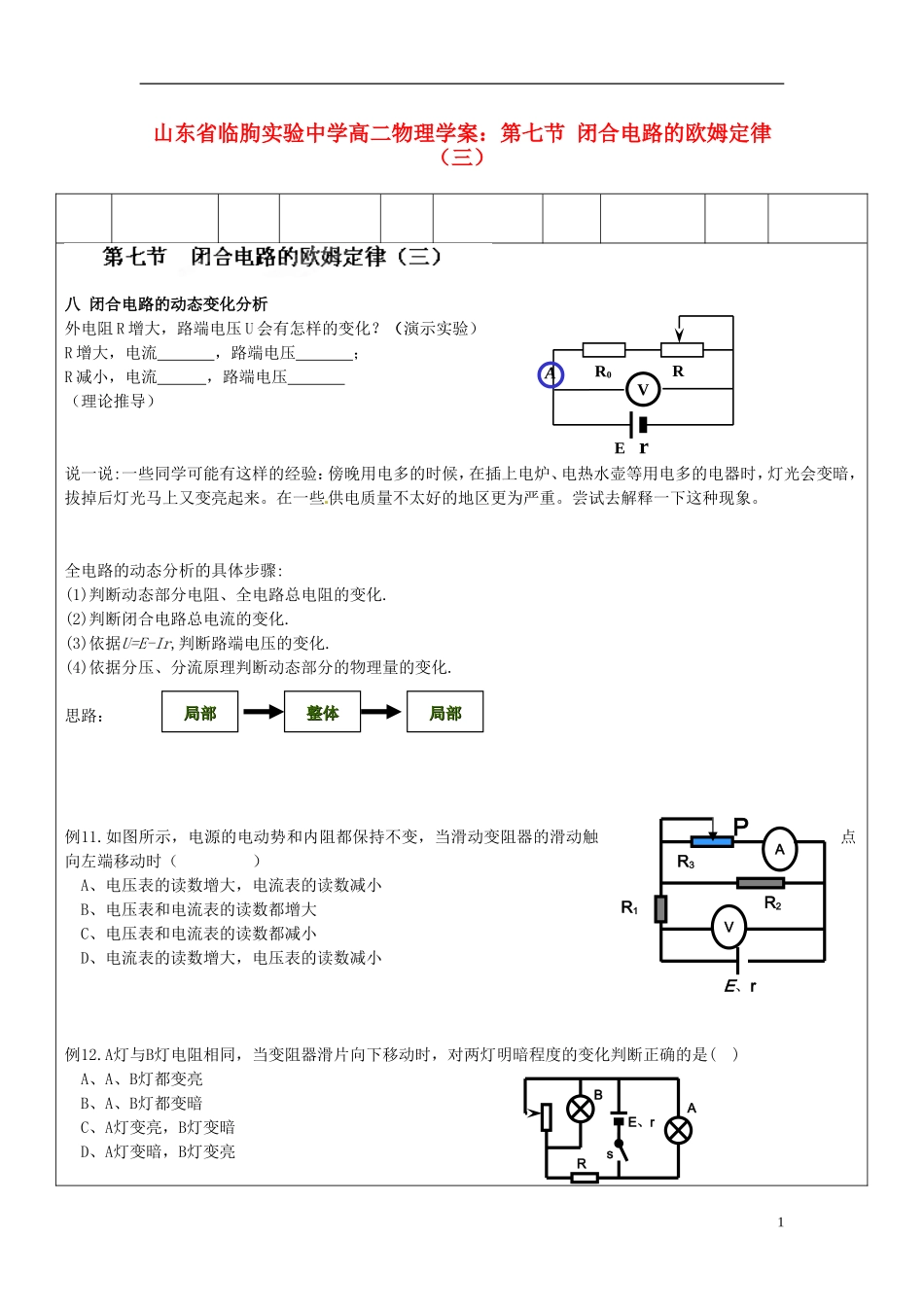

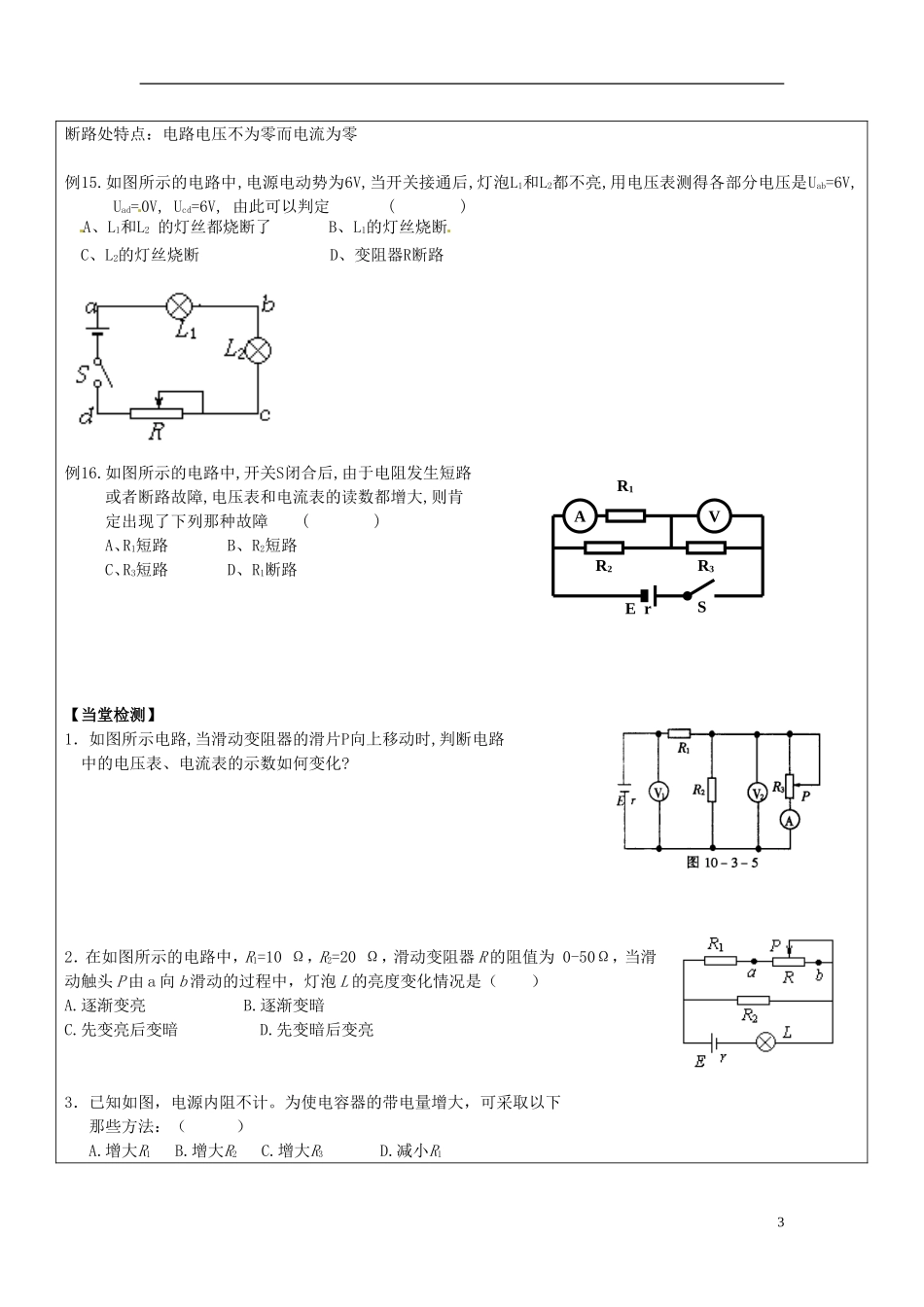

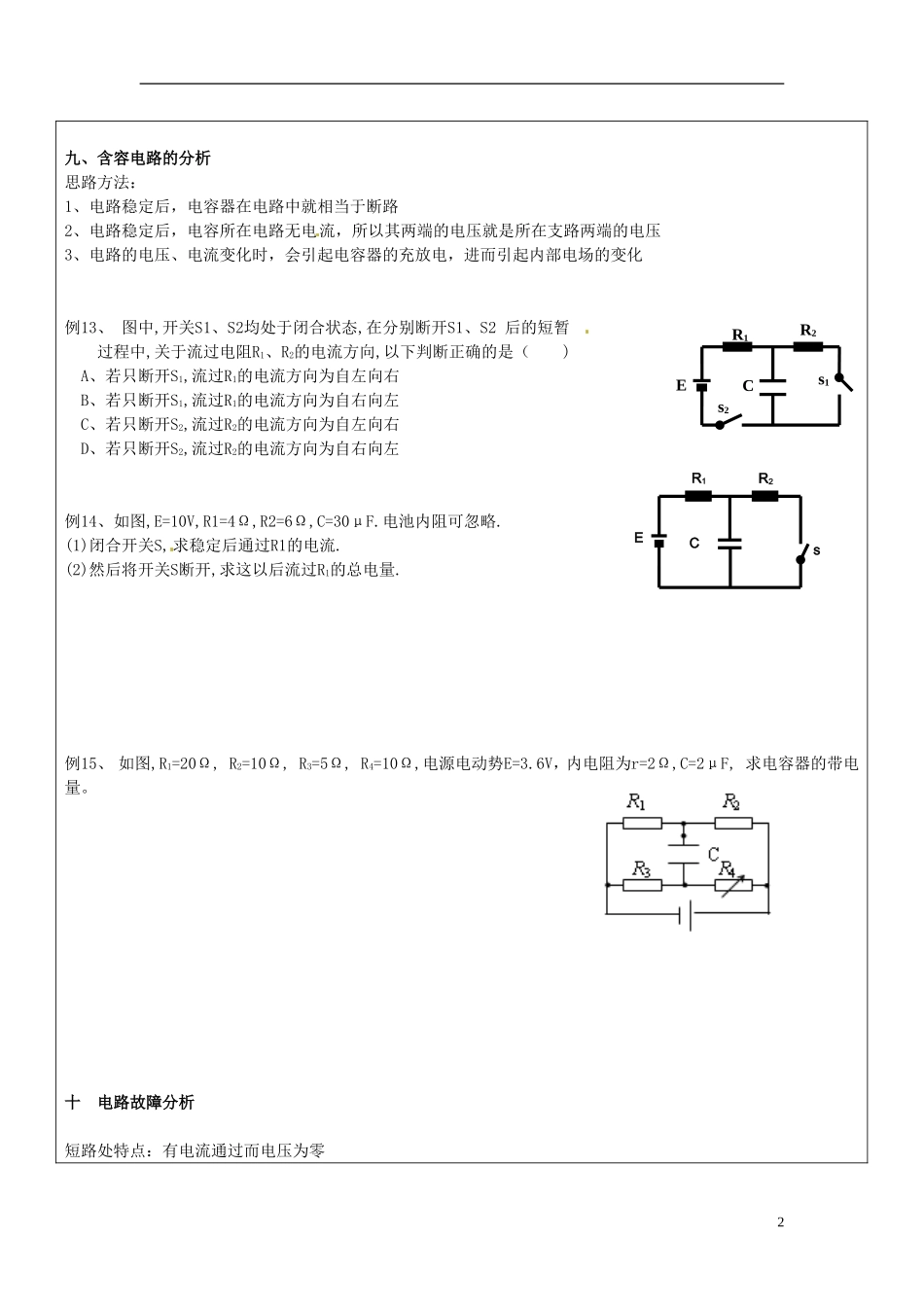

山东省临朐实验中学高二物理学案：第七节闭合电路的欧姆定律（三）八闭合电路的动态变化分析外电阻R增大，路端电压U会有怎样的变化？（演示实验）R增大，电流，路端电压；R减小，电流，路端电压（理论推导）说一说:一些同学可能有这样的经验：傍晚用电多的时候，在插上电炉、电热水壶等用电多的电器时，灯光会变暗，拔掉后灯光马上又变亮起来。在一些供电质量不太好的地区更为严重。尝试去解释一下这种现象。全电路的动态分析的具体步骤:(1)判断动态部分电阻、全电路总电阻的变化.(2)判断闭合电路总电流的变化.(3)依据U=E-Ir,判断路端电压的变化.(4)依据分压、分流原理判断动态部分的物理量的变化.[思路：例11.如图所示，电源的电动势和内阻都保持不变，当滑动变阻器的滑动触点向左端移动时（）A、电压表的读数增大，电流表的读数减小B、电压表和电流表的读数都增大C、电压表和电流表的读数都减小D、电流表的读数增大，电压表的读数减小例12.A灯与B灯电阻相同，当变阻器滑片向下移动时，对两灯明暗程度的变化判断正确的是()A、A、B灯都变亮B、A、B灯都变暗C、A灯变亮，B灯变暗D、A灯变暗，B灯变亮1E、rR1AR2R3PVE、rsRBA局部局部整体整体局部局部R0ErRVA九、含容电路的分析思路方法：1、电路稳定后，电容器在电路中就相当于断路2、电路稳定后，电容所在电路无电流，所以其两端的电压就是所在支路两端的电压3、电路的电压、电流变化时，会引起电容器的充放电，进而引起内部电场的变化例13、图中,开关S1、S2均处于闭合状态,在分别断开S1、S2后的短暂过程中,关于流过电阻R1、R2的电流方向,以下判断正确的是（)A、若只断开S1,流过R1的电流方向为自左向右B、若只断开S1,流过R1的电流方向为自右向左C、若只断开S2,流过R2的电流方向为自左向右D、若只断开S2,流过R2的电流方向为自右向左例14、如图,E=10V,R1=4Ω,R2=6Ω,C=30μF.电池内阻可忽略.(1)闭合开关S,求稳定后通过R1的电流.(2)然后将开关S断开,求这以后流过R1的总电量.例15、如图,R1=20Ω,R2=10Ω,R3=5Ω,R4=10Ω,电源电动势E=3.6V，内电阻为r=2Ω,C=2μF,求电容器的带电量。十电路故障分析短路处特点：有电流通过而电压为零2R2Cs2s1ER1R1R2CsER1R2R3VSErA断路处特点：电路电压不为零而电流为零例15.如图所示的电路中,电源电动势为6V,当开关接通后,灯泡L1和L2都不亮,用电压表测得各部分电压是Uab=6V,Uad=0V,Ucd=6V,由此可以判定()A、L1和L2的灯丝都烧断了B、L1的灯丝烧断C、L2的灯丝烧断D、变阻器R断路例16.如图所示的电路中,开关S闭合后,由于电阻发生短路或者断路故障,电压表和电流表的读数都增大,则肯定出现了下列那种故障()A、R1短路B、R2短路C、R3短路D、R1断路【当堂检测】1．如图所示电路,当滑动变阻器的滑片P向上移动时,判断电路中的电压表、电流表的示数如何变化?2．在如图所示的电路中，R1=10Ω，R2=20Ω，滑动变阻器R的阻值为0-50Ω，当滑动触头P由a向b滑动的过程中，灯泡L的亮度变化情况是（）A.逐渐变亮B.逐渐变暗C.先变亮后变暗D.先变暗后变亮3．已知如图，电源内阻不计。为使电容器的带电量增大，可采取以下那些方法：（）A.增大R1B.增大R2C.增大R3D.减小R13R1R3R2ECABBCCCR1R2R3R1CSErR4R3R2【巩固练习】1、图所示的电路中，闭合电键，灯L1、L2正常发光，由于电路出现故障，突然发现灯L1变亮，灯L2变暗，电流表的读数变小，根据分析，发生的故障可能是（）A、R1断路B、R2断路C、R3短路D、R4短路2、如图所示的电路中,电源的电动势E=3.0V,内阻r=1.0Ω;R1=10Ω,R2=10Ω,R3=30Ω,R4=35Ω;电容器的电容C=100μF.电容器原来不带电.求接通电键S后流过R4的总电量.[3、所示的电路中，闭合电键k后，灯a和b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断这故障可能是（）A．a灯灯丝烧断B．电阻R2断C．电阻R2短路D．电容被击穿短路4、所示，电路两端电压恒定，电阻R1=R2=R，R3=，电键闭合前，后电阻R2消耗电功率之比________，电容器C所带电量之比___________。5、所示电路中，当滑动变阻器3R的滑片P向上端a滑动时，电流表A1、A2及电压表V的示数的变化情况是（）A．电流表A1增大，A2减小，电压表V减小B．电流表A1减小，A2增大，电压表V减小C．电流表A1增大，A2增大，电压表V增大D．电流表A1减小，A2减小，电压表V增大4总结感悟：5
