山东省德州市高中物理 2 第2章 恒定电流 习题课(学生版) 新人教版选修3-1VIP免费

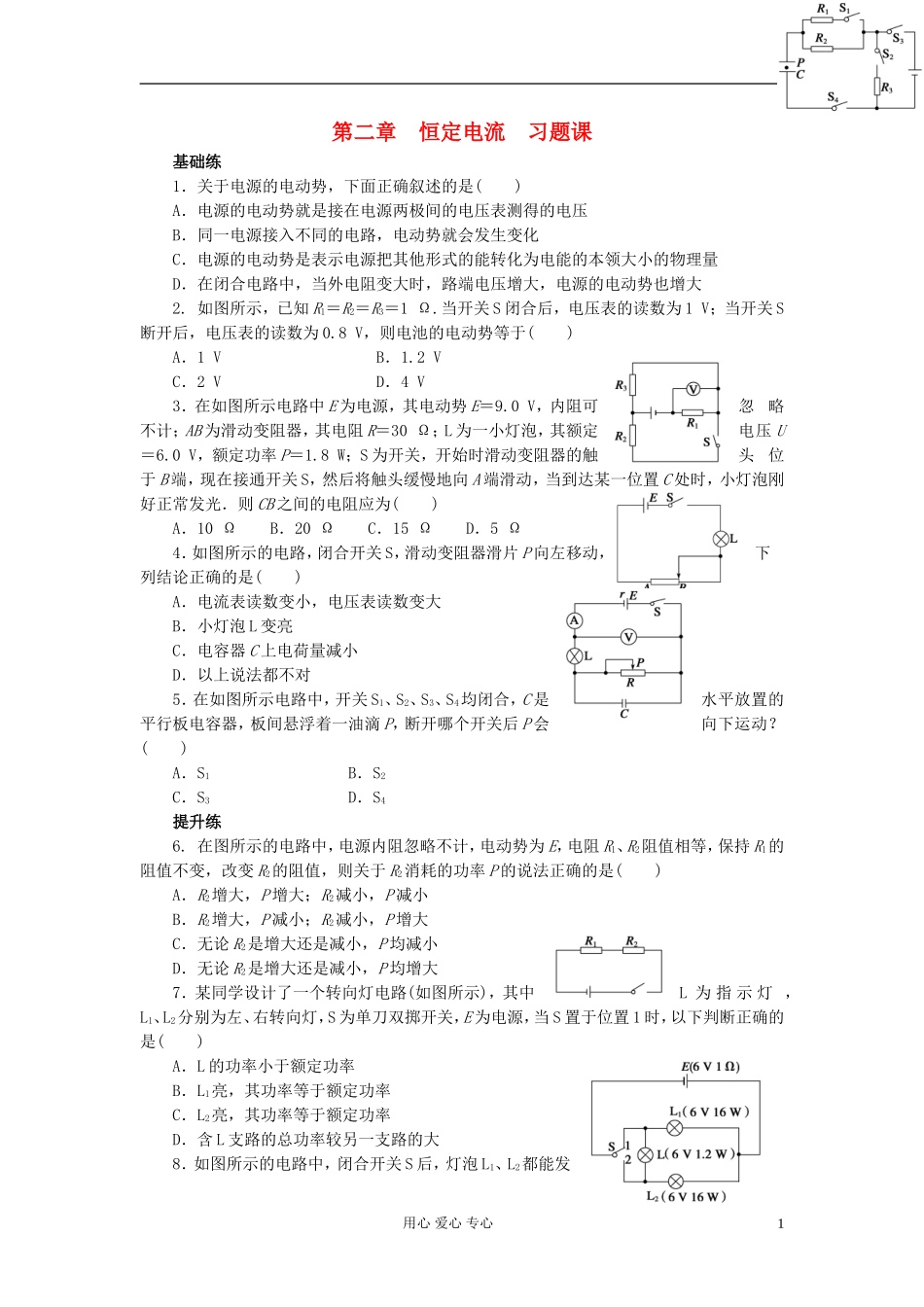

山东省德州市高中物理 2 第2章 恒定电流 习题课(学生版) 新人教版选修3-1_第1页
1/3

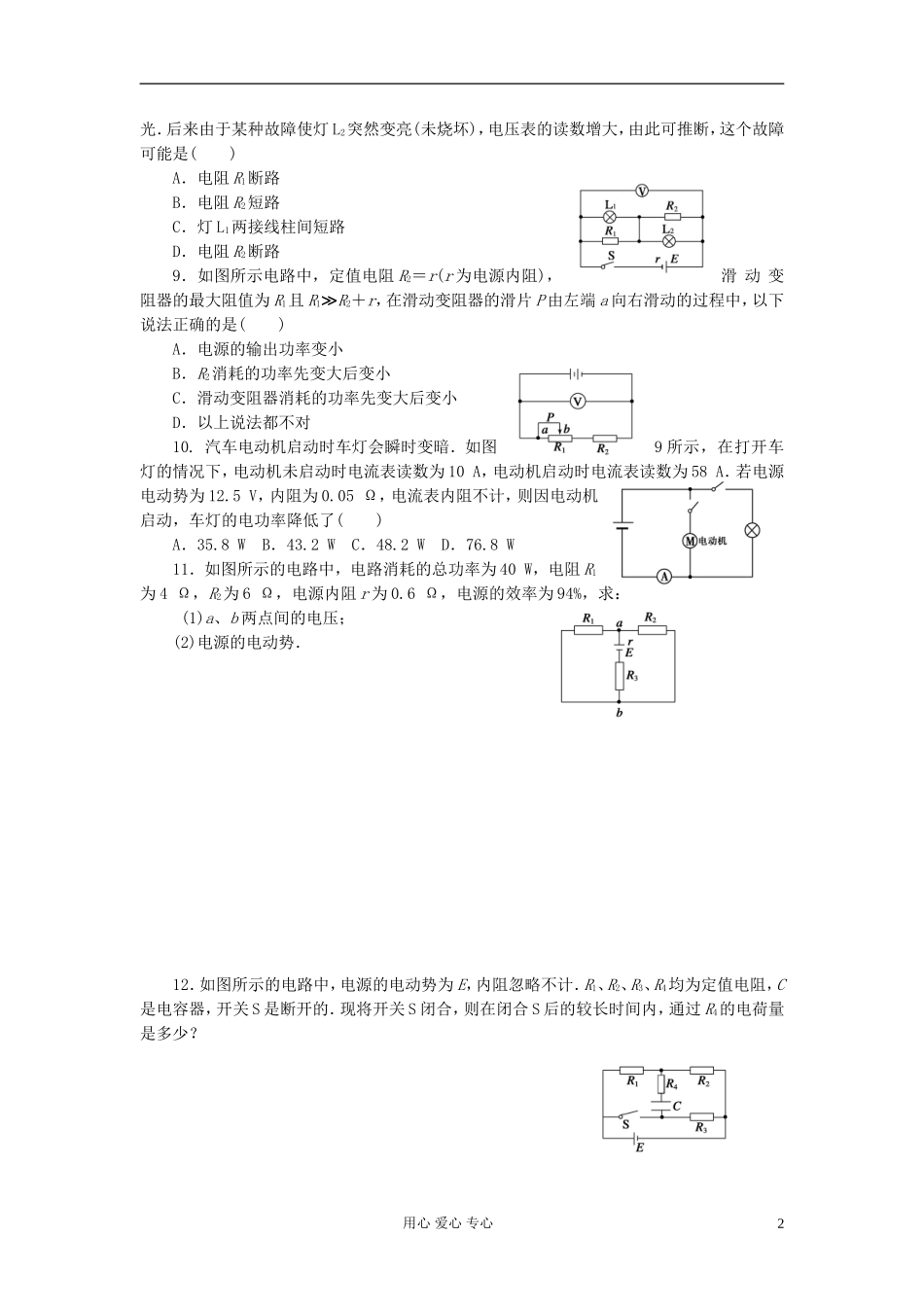

山东省德州市高中物理 2 第2章 恒定电流 习题课(学生版) 新人教版选修3-1_第2页
2/3

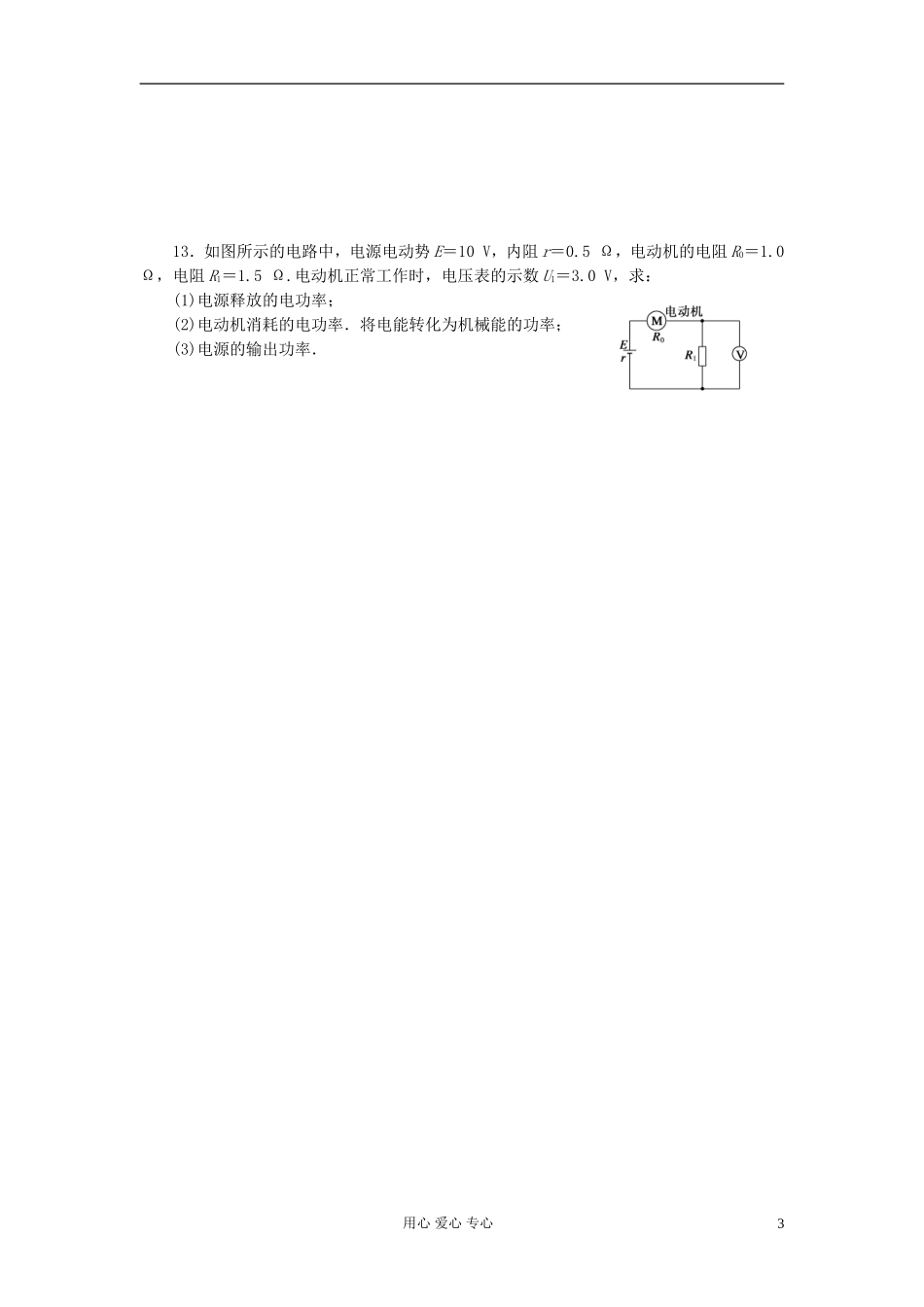

山东省德州市高中物理 2 第2章 恒定电流 习题课(学生版) 新人教版选修3-1_第3页
3/3
第二章恒定电流习题课基础练1.关于电源的电动势,下面正确叙述的是()A.电源的电动势就是接在电源两极间的电压表测得的电压B.同一电源接入不同的电路,电动势就会发生变化C.电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D.在闭合电路中,当外电阻变大时,路端电压增大,电源的电动势也增大2.如图所示,已知R1=R2=R3=1Ω.当开关S闭合后,电压表的读数为1V;当开关S断开后,电压表的读数为0.8V,则电池的电动势等于()A.1VB.1.2VC.2VD.4V3.在如图所示电路中E为电源,其电动势E=9.0V,内阻可忽略不计;AB为滑动变阻器,其电阻R=30Ω;L为一小灯泡,其额定电压U=6.0V,额定功率P=1.8W;S为开关,开始时滑动变阻器的触头位于B端,现在接通开关S,然后将触头缓慢地向A端滑动,当到达某一位置C处时,小灯泡刚好正常发光.则CB之间的电阻应为()A.10ΩB.20ΩC.15ΩD.5Ω4.如图所示的电路,闭合开关S,滑动变阻器滑片P向左移动,下列结论正确的是()A.电流表读数变小,电压表读数变大B.小灯泡L变亮C.电容器C上电荷量减小D.以上说法都不对5.在如图所示电路中,开关S1、S2、S3、S4均闭合,C是水平放置的平行板电容器,板间悬浮着一油滴P,断开哪个开关后P会向下运动?()A.S1B.S2C.S3D.S4提升练6.在图所示的电路中,电源内阻忽略不计,电动势为E,电阻R1、R2阻值相等,保持R1的阻值不变,改变R2的阻值,则关于R2消耗的功率P的说法正确的是()A.R2增大,P增大;R2减小,P减小B.R2增大,P减小;R2减小,P增大C.无论R2是增大还是减小,P均减小D.无论R2是增大还是减小,P均增大7.某同学设计了一个转向灯电路(如图所示),其中L为指示灯,L1、L2分别为左、右转向灯,S为单刀双掷开关,E为电源,当S置于位置1时,以下判断正确的是()A.L的功率小于额定功率B.L1亮,其功率等于额定功率C.L2亮,其功率等于额定功率D.含L支路的总功率较另一支路的大8.如图所示的电路中,闭合开关S后,灯泡L1、L2都能发用心爱心专心1光.后来由于某种故障使灯L2突然变亮(未烧坏),电压表的读数增大,由此可推断,这个故障可能是()A.电阻R1断路B.电阻R2短路C.灯L1两接线柱间短路D.电阻R2断路9.如图所示电路中,定值电阻R2=r(r为电源内阻),滑动变阻器的最大阻值为R1且R1≫R2+r,在滑动变阻器的滑片P由左端a向右滑动的过程中,以下说法正确的是()A.电源的输出功率变小B.R2消耗的功率先变大后变小C.滑动变阻器消耗的功率先变大后变小D.以上说法都不对10.汽车电动机启动时车灯会瞬时变暗.如图9所示,在打开车灯的情况下,电动机未启动时电流表读数为10A,电动机启动时电流表读数为58A.若电源电动势为12.5V,内阻为0.05Ω,电流表内阻不计,则因电动机启动,车灯的电功率降低了()A.35.8WB.43.2WC.48.2WD.76.8W11.如图所示的电路中,电路消耗的总功率为40W,电阻R1为4Ω,R2为6Ω,电源内阻r为0.6Ω,电源的效率为94%,求:(1)a、b两点间的电压;(2)电源的电动势.12.如图所示的电路中,电源的电动势为E,内阻忽略不计.R1、R2、R3、R4均为定值电阻,C是电容器,开关S是断开的.现将开关S闭合,则在闭合S后的较长时间内,通过R4的电荷量是多少?用心爱心专心213.如图所示的电路中,电源电动势E=10V,内阻r=0.5Ω,电动机的电阻R0=1.0Ω,电阻R1=1.5Ω.电动机正常工作时,电压表的示数U1=3.0V,求:(1)电源释放的电功率;(2)电动机消耗的电功率.将电能转化为机械能的功率;(3)电源的输出功率.用心爱心专心3
