山西省吕梁市石楼县石楼中学高二物理《第六章传感器》学案VIP免费

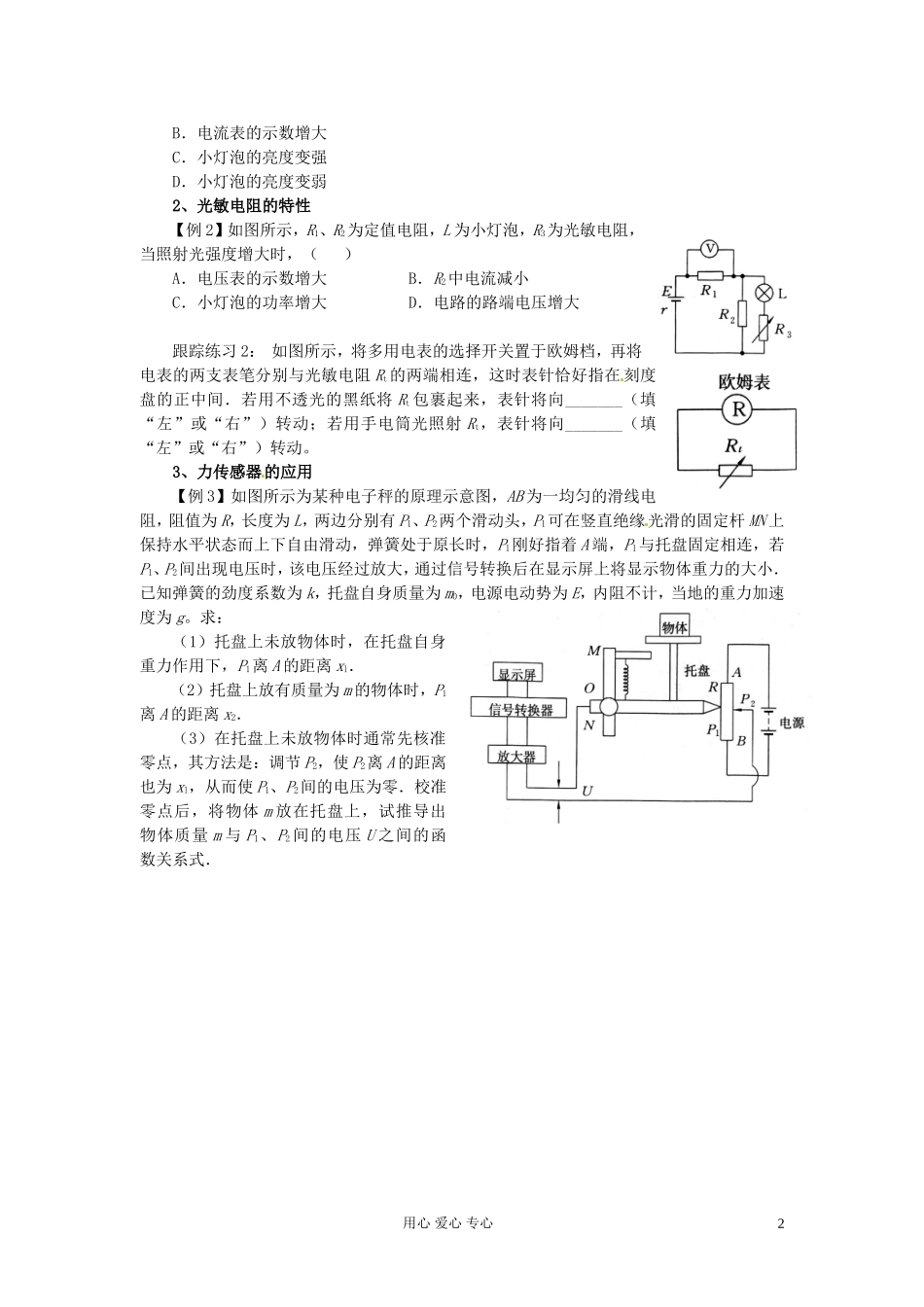

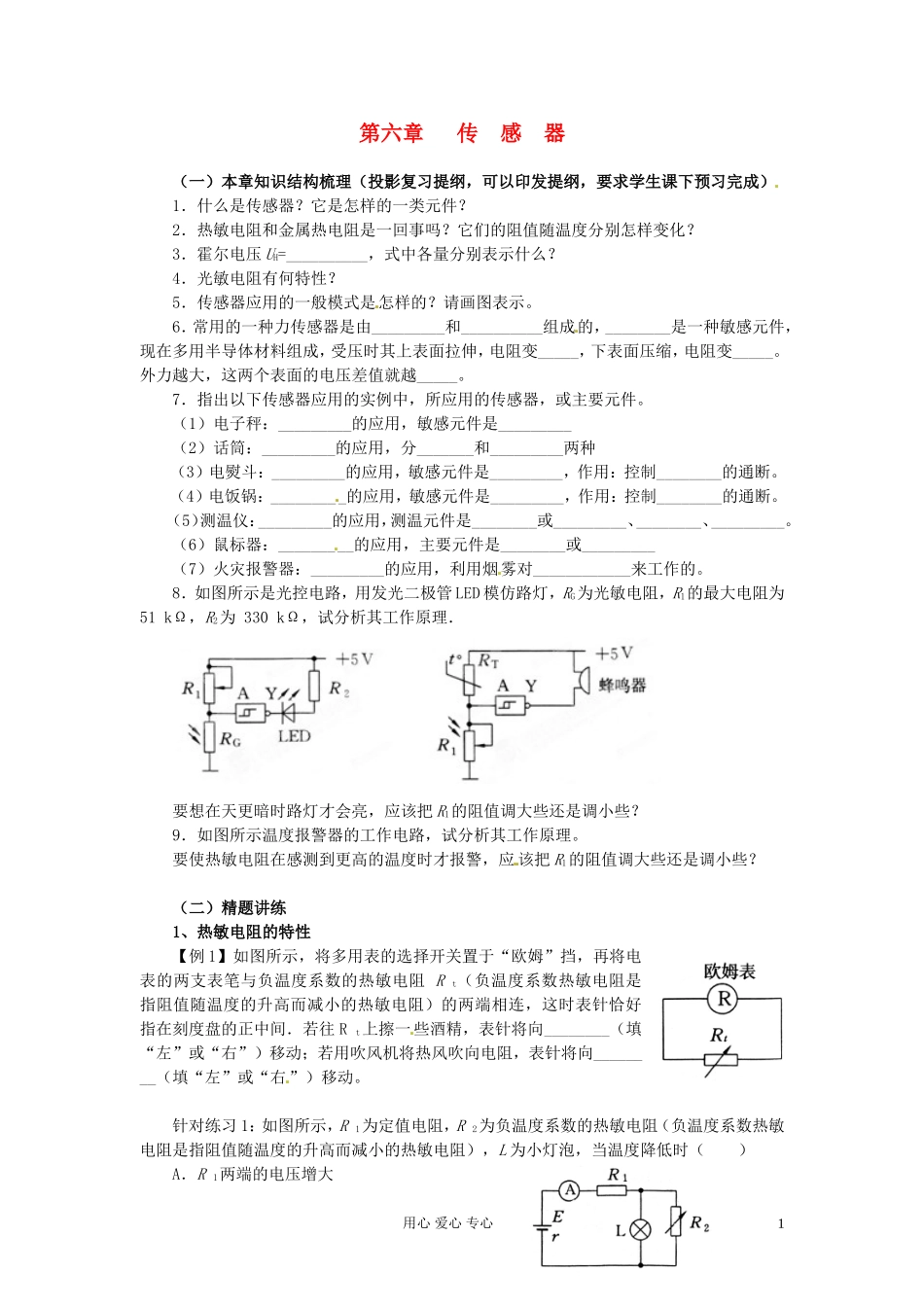

第六章传感器（一）本章知识结构梳理（投影复习提纲，可以印发提纲，要求学生课下预习完成）1．什么是传感器？它是怎样的一类元件？2．热敏电阻和金属热电阻是一回事吗？它们的阻值随温度分别怎样变化？3．霍尔电压UH=__________，式中各量分别表示什么？4．光敏电阻有何特性？5．传感器应用的一般模式是怎样的？请画图表示。6．常用的一种力传感器是由_________和__________组成的，________是一种敏感元件，现在多用半导体材料组成，受压时其上表面拉伸，电阻变_____，下表面压缩，电阻变_____。外力越大，这两个表面的电压差值就越_____。7．指出以下传感器应用的实例中，所应用的传感器，或主要元件。（1）电子秤：_________的应用，敏感元件是_________（2）话筒：_________的应用，分_______和_________两种（3）电熨斗：_________的应用，敏感元件是_________，作用：控制________的通断。（4）电饭锅：_________的应用，敏感元件是_________，作用：控制________的通断。（5）测温仪：_________的应用，测温元件是________或_________、________、_________。（6）鼠标器：_________的应用，主要元件是________或_________（7）火灾报警器：_________的应用，利用烟雾对____________来工作的。8．如图所示是光控电路，用发光二极管LED模仿路灯，RG为光敏电阻，R1的最大电阻为51kΩ，R2为330kΩ，试分析其工作原理．要想在天更暗时路灯才会亮，应该把R1的阻值调大些还是调小些？9．如图所示温度报警器的工作电路，试分析其工作原理。要使热敏电阻在感测到更高的温度时才报警，应该把R1的阻值调大些还是调小些？（二）精题讲练1、热敏电阻的特性【例1】如图所示，将多用表的选择开关置于“欧姆”挡，再将电表的两支表笔与负温度系数的热敏电阻Rt（负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻）的两端相连，这时表针恰好指在刻度盘的正中间．若往Rt上擦一些酒精，表针将向________（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向________（填“左”或“右”）移动。针对练习1：如图所示，R1为定值电阻，R2为负温度系数的热敏电阻（负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻），L为小灯泡，当温度降低时（）A．R1两端的电压增大用心爱心专心1B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱2、光敏电阻的特性【例2】如图所示，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时，（）A．电压表的示数增大B．R2中电流减小C．小灯泡的功率增大D．电路的路端电压增大跟踪练习2：如图所示，将多用电表的选择开关置于欧姆档，再将电表的两支表笔分别与光敏电阻Rt的两端相连，这时表针恰好指在刻度盘的正中间．若用不透光的黑纸将Rt包裹起来，表针将向_______（填“左”或“右”）转动；若用手电筒光照射Rt，表针将向_______（填“左”或“右”）转动。3、力传感器的应用【例3】如图所示为某种电子秤的原理示意图，AB为一均匀的滑线电阻，阻值为R，长度为L，两边分别有P1、P2两个滑动头，P1可在竖直绝缘光滑的固定杆MN上保持水平状态而上下自由滑动，弹簧处于原长时，P1刚好指着A端，P1与托盘固定相连，若P1、P2间出现电压时，该电压经过放大，通过信号转换后在显示屏上将显示物体重力的大小．已知弹簧的劲度系数为k，托盘自身质量为m0，电源电动势为E，内阻不计，当地的重力加速度为g。求：（1）托盘上未放物体时，在托盘自身重力作用下，P1离A的距离xl．（2）托盘上放有质量为m的物体时，P1离A的距离x2．（3）在托盘上未放物体时通常先核准零点，其方法是：调节P2，使P2离A的距离也为xl，从而使P1、P2间的电压为零．校准零点后，将物体m放在托盘上，试推导出物体质量m与P1、P2间的电压U之间的函数关系式．用心爱心专心2跟踪练习3：磁场具有能量，磁场中单位体积所具有的能量叫做能量密度，其值为．式中B是磁感应强度，是磁导率，在空气中为一已知常数．为了近似测得条形磁铁磁极端面附近的磁感强度B，一学生用一根端面面积为A的条形磁铁吸住一相同面积的铁片P，再用力将铁片与磁铁拉开一段微小距离，并测出...
