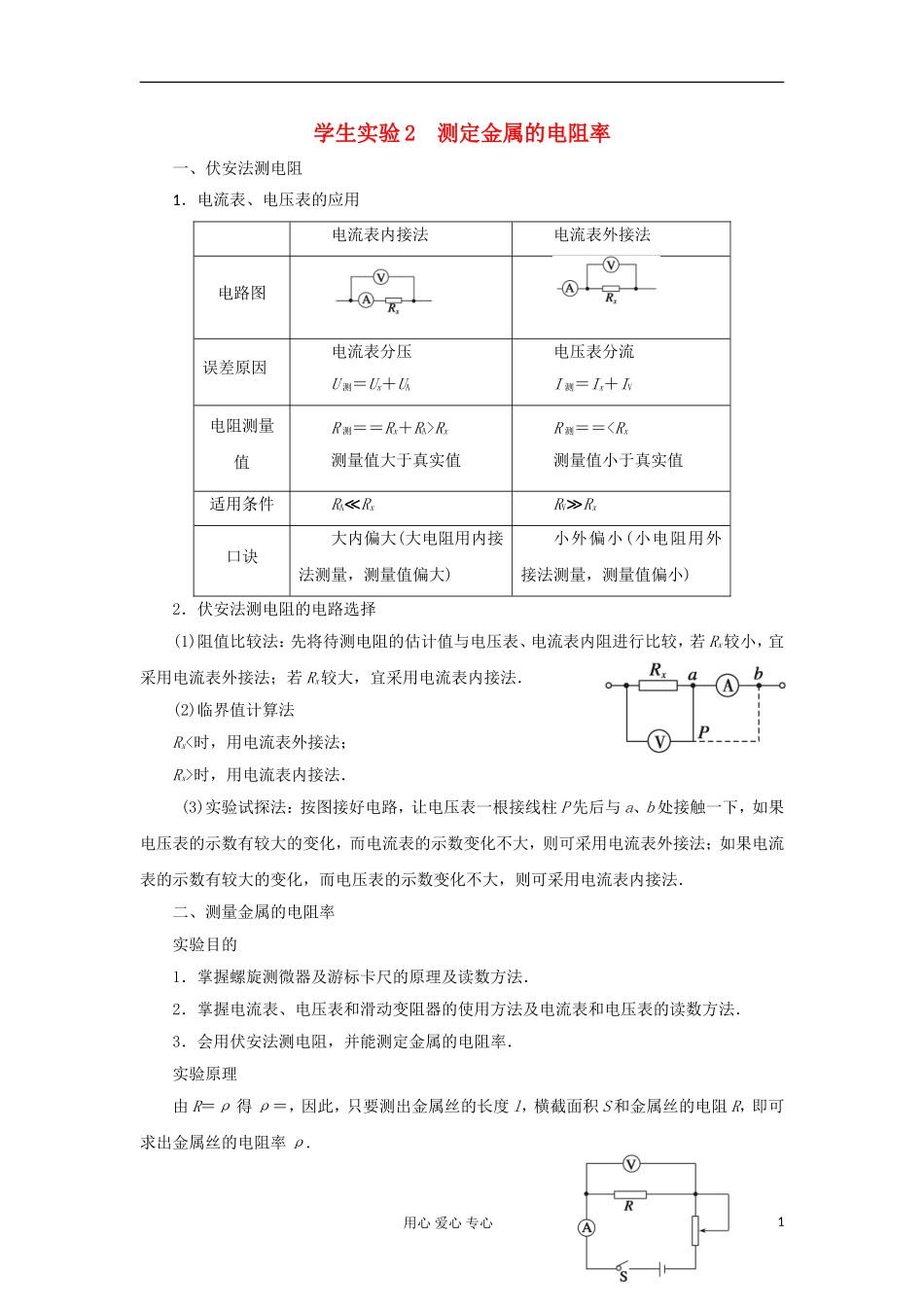

学生实验2测定金属的电阻率一、伏安法测电阻1．电流表、电压表的应用电流表内接法电流表外接法电路图误差原因电流表分压U测＝Ux＋UA电压表分流I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA>Rx测量值大于真实值R测＝＝时，用电流表内接法．(3)实验试探法：按图接好电路，让电压表一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．二、测量金属的电阻率实验目的1．掌握螺旋测微器及游标卡尺的原理及读数方法．2．掌握电流表、电压表和滑动变阻器的使用方法及电流表和电压表的读数方法．3．会用伏安法测电阻，并能测定金属的电阻率．实验原理由R＝ρ得ρ＝，因此，只要测出金属丝的长度l，横截面积S和金属丝的电阻R，即可求出金属丝的电阻率ρ.用心爱心专心1(1)把金属丝接入电路中，用伏安法测金属丝的电阻R(R＝)．电路原理图如图所示．(2)用毫米刻度尺测量金属丝的长度l，用螺旋测微器量得金属丝的直径，算出横截面积S.(3)将测量的数据代入公式ρ＝求金属丝的电阻率．点拨因为本实验中被测金属丝的电阻值较小，所以实验电路采用电流表外接法．实验器材毫米刻度尺、螺旋测微器、直流电流表和直流电压表、滑动变阻器(阻值范围0～50Ω)、电池组、开关、被测金属丝、导线若干．实验步骤1．直径测定：用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值d，计算出导线的横截面积S＝.5．拆除电路，整理好实验器材．数据处理1．在求R的平均值时可用两种方法(1)用R＝分别算出各次的数值，再取平均值．(2)用U－I图线的斜率求出．2．计算电阻率：将记录的数据R、l、d的值代入电阻率计算式ρ＝R＝.误差分析1．金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一．2．采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小．3．金属丝的长度测量、电流表和电压表的读数等也会带来偶然误差．4．由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差．注意事项1．本实验中被测金属导线的电阻值较小，因此实验电路一般采用电流表外接法．用心爱心专心22．实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的两端．3．测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两端点间的待测导线长度，测量时应将导线拉直，反复测量三次，求其平均值．4．测金属导线直径一定要选三个不同部位进行测量，求其平均值．5．闭合开关S之前，一定要使滑动变阻器的滑片处在有效电阻值最大的位置．6．在用伏安法测电阻时,通过待测导线的电流强度I不宜过大(电流表用0～0.6A量程)，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大．7．求R的平均值时可用两种方法：第一种是用R＝U/I算出各次的测量值，再取平均值；第二种是用图象(U－I图线)来求出．若采用图象法，在描点时，要尽量使各点间的距离拉大一些，连线时要尽可能地让各点均匀分布在直线的两侧，个别明显偏离较远的点可以不予考虑．巩固训练1.[2012·滨州模拟]在“测定金属的电阻率”的实验中，由ρ＝可知，对实验结果的准确性影响最大的是()A．导线直径d的测量B．电压U的测量C．电流I的测量D．导线长度的测量解析：四个选项中的四个物理量对金属丝的电阻率均有影响，但影响最大的是直径d，因为在计算式中取直径的平方，A正确．答案：A2．“测定金属的电阻率”的实验中，以下操作中错误的是()A．用米尺量出...
