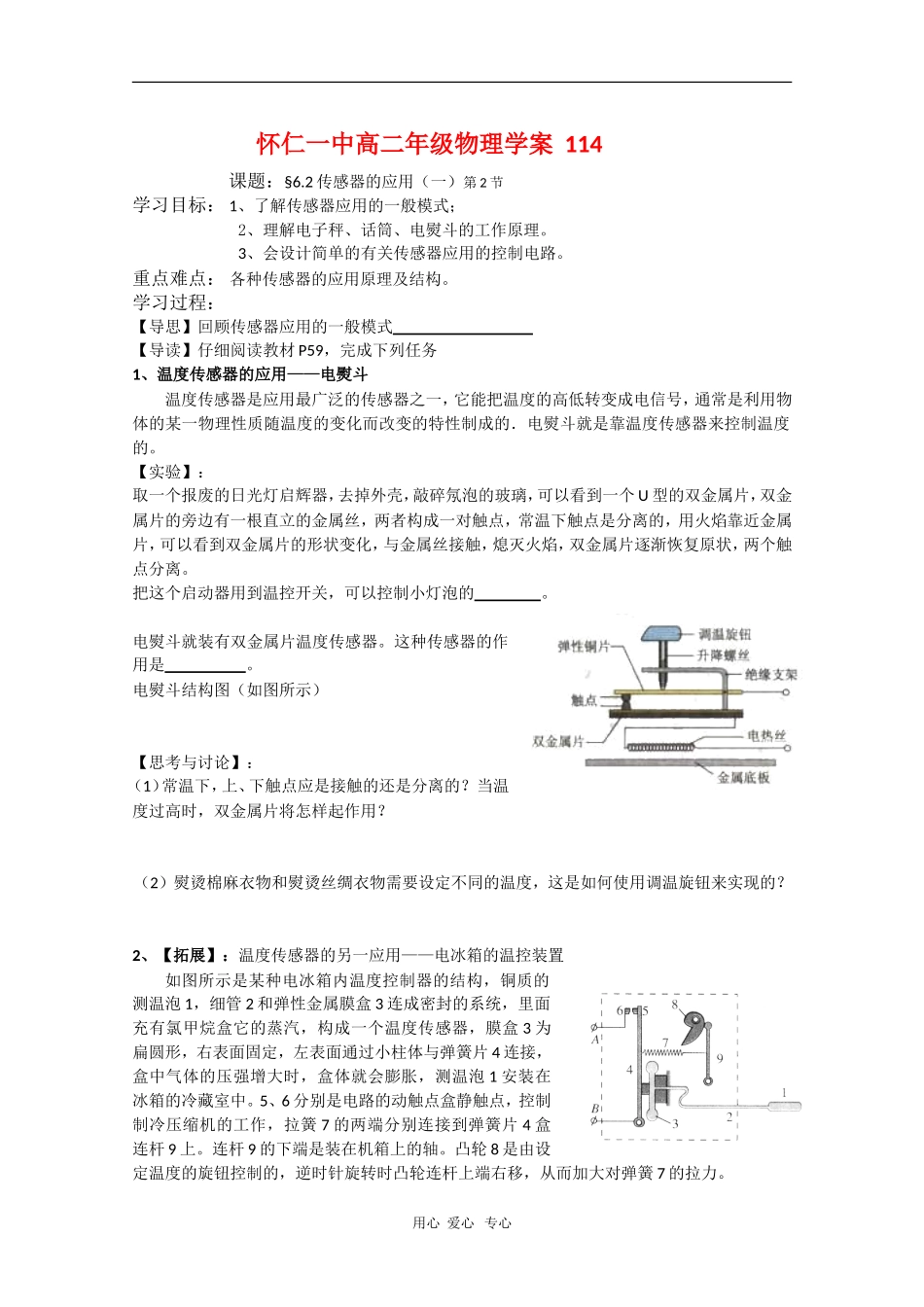

怀仁一中高二年级物理学案114课题：§6.2传感器的应用（一）第2节学习目标：1、了解传感器应用的一般模式；2、理解电子秤、话筒、电熨斗的工作原理。3、会设计简单的有关传感器应用的控制电路。重点难点：各种传感器的应用原理及结构。学习过程：【导思】回顾传感器应用的一般模式【导读】仔细阅读教材P59，完成下列任务1、温度传感器的应用——电熨斗温度传感器是应用最广泛的传感器之一，它能把温度的高低转变成电信号，通常是利用物体的某一物理性质随温度的变化而改变的特性制成的．电熨斗就是靠温度传感器来控制温度的。【实验】：取一个报废的日光灯启辉器，去掉外壳，敲碎氖泡的玻璃，可以看到一个U型的双金属片，双金属片的旁边有一根直立的金属丝，两者构成一对触点，常温下触点是分离的，用火焰靠近金属片，可以看到双金属片的形状变化，与金属丝接触，熄灭火焰，双金属片逐渐恢复原状，两个触点分离。把这个启动器用到温控开关，可以控制小灯泡的。电熨斗就装有双金属片温度传感器。这种传感器的作用是。电熨斗结构图（如图所示）【思考与讨论】：（1）常温下，上、下触点应是接触的还是分离的？当温度过高时，双金属片将怎样起作用？（2）熨烫棉麻衣物和熨烫丝绸衣物需要设定不同的温度，这是如何使用调温旋钮来实现的？2、【拓展】：温度传感器的另一应用——电冰箱的温控装置如图所示是某种电冰箱内温度控制器的结构，铜质的测温泡1，细管2和弹性金属膜盒3连成密封的系统，里面充有氯甲烷盒它的蒸汽，构成一个温度传感器，膜盒3为扁圆形，右表面固定，左表面通过小柱体与弹簧片4连接，盒中气体的压强增大时，盒体就会膨胀，测温泡1安装在冰箱的冷藏室中。5、6分别是电路的动触点盒静触点，控制制冷压缩机的工作，拉簧7的两端分别连接到弹簧片4盒连杆9上。连杆9的下端是装在机箱上的轴。凸轮8是由设定温度的旋钮控制的，逆时针旋转时凸轮连杆上端右移，从而加大对弹簧7的拉力。用心爱心专心【自动控温原理】：如图所示是某种电冰箱内温度控制器的结构，铜制的测温泡1、细管2和弹性金属膜盒3连通成密封的系统，里面充有氯甲烷和它的蒸汽，构成了一个温度传感器，膜盒为扁圆形，右表面固定，左表面通过小柱体与弹簧片4连接，盒中气体的压强增大时，盒体就会膨胀，测温泡1安装在冰箱的冷藏室中。5、6分别是电路的动触点和静触点，控制制冷压缩机的工作，拉簧7的两端分别连接到弹簧片和连杆9上，连杆9的下端装在机箱上的轴，凸轮8是由设定温度的旋钮控制的，逆时针旋转时凸轮连杆上端右移，从而加大对弹簧7的拉力。当冷藏室里的温度升高时，1、2、3中的氯甲烷受热膨胀，弹性金属膜盒3的左端膨胀，推动弹簧片4向左转动，使5、6接触，控制的压缩机电路开始工作制冷，当温度下降到一定程度，氯甲烷受冷收缩，5、6又分开，制冷结束，直到下次温度升高再重复上述过程。【温度设定原理】：将凸轮8逆时针旋转，凸轮将连杆9向右顶，使得弹簧7弹力增大，此时要将5、6触点接通，所需要的力就要大些，温度要高一些，即温控挡应低一些（例如1级），顺时针旋转凸轮8，控制的温度低一些，控温挡要高一些。【导练】1.用如图所示的装置可以测量汽车在水平路面上做匀加速直线运动的加速度．该装置是在矩形箱子的前、后壁上各安装一个由力敏电阻组成的压力传感器．用两根相同的轻弹簧夹着一个质量为2.0kg的滑块可无摩擦滑动，两弹簧的另一端分别压在传感器a、b上，其压力大小可直接从传感器的液晶显示屏上读出．现将装置沿运动方向固定在汽车上，传感器b在前，传感器a在后．汽车静止时，传感器a、b在的示数均为10N（取g=10m／s2）．（1）若传感器a的示数为14N、b的示数为6.0N，求此时汽车的加速度大小和方向．（2）当汽车以怎样的加速度运动时，传感器a的示数为零．小结：用心爱心专心
