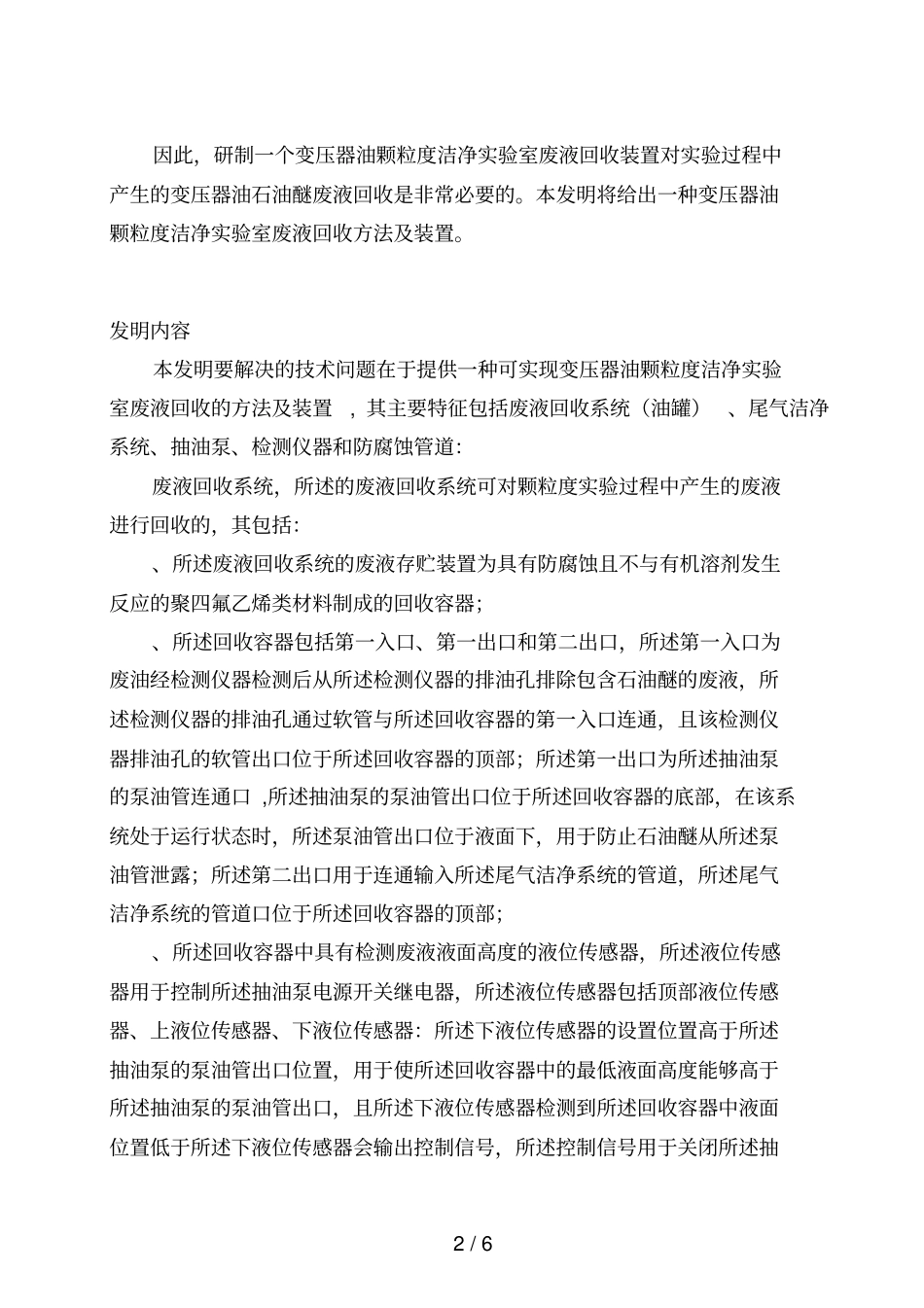

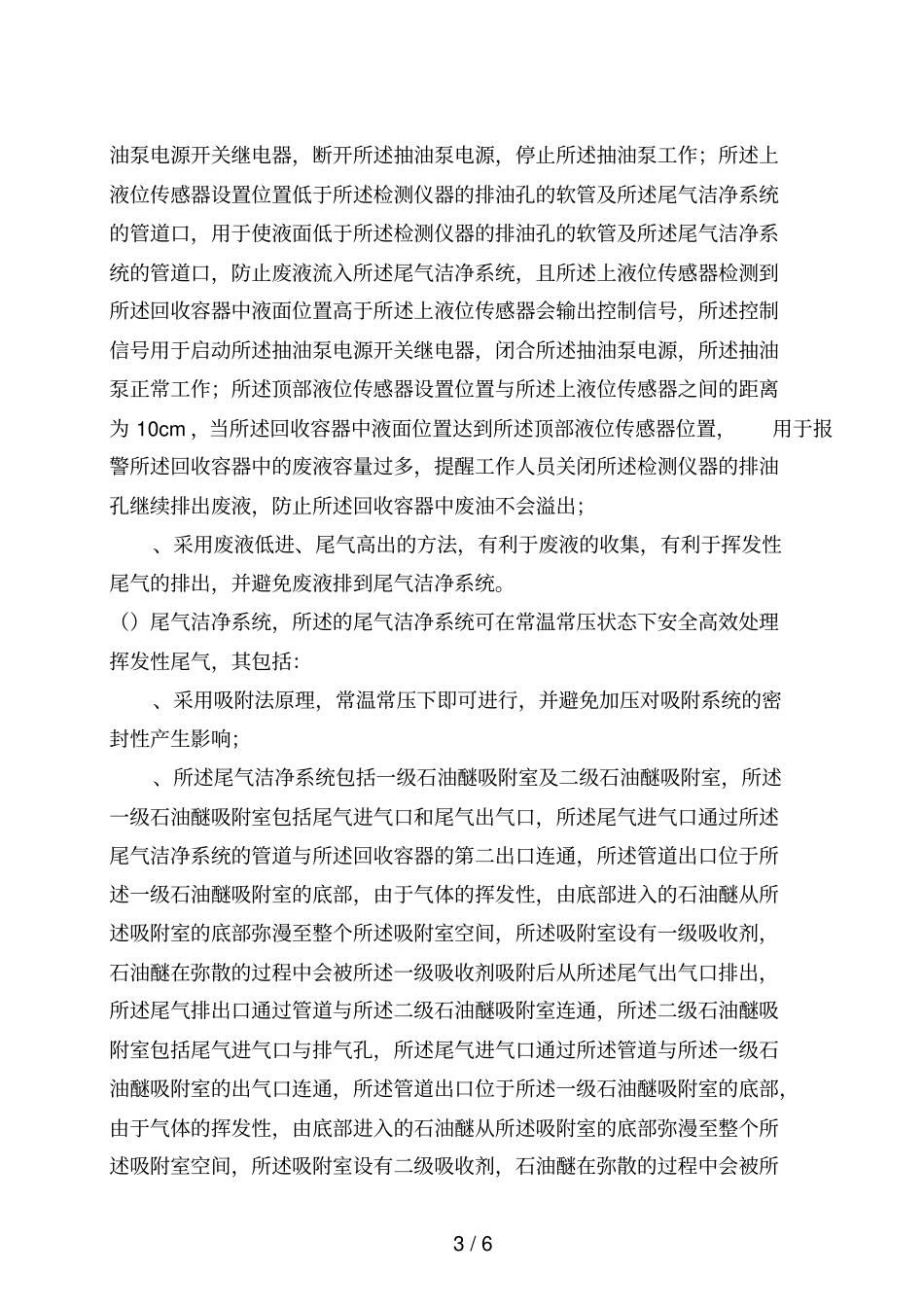

发明专利技术交底书发明设计名称变压器油颗粒度洁净实验室废液回收方法及装置设计发明人电话号码变压器油颗粒度洁净实验室废液回收方法及装置技术领域本发明涉及一种变压器油颗粒度洁净实验室废液回收方法及装置，尤其涉及一种面向电力系统变压器油颗粒度洁净实验室的安全管理需要，实现变压器油颗粒度洁净实验室废液的回收，属于电力系统涉及实验室安全管理领域。背景技术变压器油在设备中主要起绝缘、冷却和消弧的作用。在变压器运行过程中，会产生一些固体颗粒杂质。研究表明，固体颗粒杂质对油的绝缘性能有显著影响。变压器油中颗粒污染度超标将增加设备运行的安全风险。为保证变压器的安全运行，有必要对颗粒杂质进行监测。按照国家标准，变压器油颗粒度测试必须在百级洁净室中进行。目前，各个省级电科院和许多地市级供电企业都纷纷建立了变压器油颗粒度实验洁净实验室。但是，目前建立的变压器油颗粒度洁净实验室存在不少安全隐患。洁净实验室内部空间与外部隔绝，实验过程中使用到的石油醚极易挥发，人若吸入过量石油醚会发生中毒；此外，石油醚也是易燃易爆品，其大量挥发容易引起消防安全隐患。2/6因此，研制一个变压器油颗粒度洁净实验室废液回收装置对实验过程中产生的变压器油石油醚废液回收是非常必要的。本发明将给出一种变压器油颗粒度洁净实验室废液回收方法及装置。发明内容本发明要解决的技术问题在于提供一种可实现变压器油颗粒度洁净实验室废液回收的方法及装置,其主要特征包括废液回收系统（油罐）、尾气洁净系统、抽油泵、检测仪器和防腐蚀管道：废液回收系统，所述的废液回收系统可对颗粒度实验过程中产生的废液进行回收的，其包括：、所述废液回收系统的废液存贮装置为具有防腐蚀且不与有机溶剂发生反应的聚四氟乙烯类材料制成的回收容器；、所述回收容器包括第一入口、第一出口和第二出口，所述第一入口为废油经检测仪器检测后从所述检测仪器的排油孔排除包含石油醚的废液，所述检测仪器的排油孔通过软管与所述回收容器的第一入口连通，且该检测仪器排油孔的软管出口位于所述回收容器的顶部；所述第一出口为所述抽油泵的泵油管连通口,所述抽油泵的泵油管出口位于所述回收容器的底部，在该系统处于运行状态时，所述泵油管出口位于液面下，用于防止石油醚从所述泵油管泄露；所述第二出口用于连通输入所述尾气洁净系统的管道，所述尾气洁净系统的管道口位于所述回收容器的顶部；、所述回收容器中具有检测废液液面高度的液位传感器，所述液位传感器用于控制所述抽油泵电源开关继电器，所述液位传感器包括顶部液位传感器、上液位传感器、下液位传感器：所述下液位传感器的设置位置高于所述抽油泵的泵油管出口位置，用于使所述回收容器中的最低液面高度能够高于所述抽油泵的泵油管出口，且所述下液位传感器检测到所述回收容器中液面位置低于所述下液位传感器会输出控制信号，所述控制信号用于关闭所述抽3/6油泵电源开关继电器，断开所述抽油泵电源，停止所述抽油泵工作；所述上液位传感器设置位置低于所述检测仪器的排油孔的软管及所述尾气洁净系统的管道口，用于使液面低于所述检测仪器的排油孔的软管及所述尾气洁净系统的管道口，防止废液流入所述尾气洁净系统，且所述上液位传感器检测到所述回收容器中液面位置高于所述上液位传感器会输出控制信号，所述控制信号用于启动所述抽油泵电源开关继电器，闭合所述抽油泵电源，所述抽油泵正常工作；所述顶部液位传感器设置位置与所述上液位传感器之间的距离为10cm，当所述回收容器中液面位置达到所述顶部液位传感器位置，用于报警所述回收容器中的废液容量过多，提醒工作人员关闭所述检测仪器的排油孔继续排出废液，防止所述回收容器中废油不会溢出；、采用废液低进、尾气高出的方法，有利于废液的收集，有利于挥发性尾气的排出，并避免废液排到尾气洁净系统。（）尾气洁净系统，所述的尾气洁净系统可在常温常压状态下安全高效处理挥发性尾气，其包括：、采用吸附法原理，常温常压下即可进行，并避免加压对吸附系统的密封性产生影响；、所述尾气洁净系统包括一级石油醚吸附室及二级石油醚吸附室，所述一级石油醚吸...
