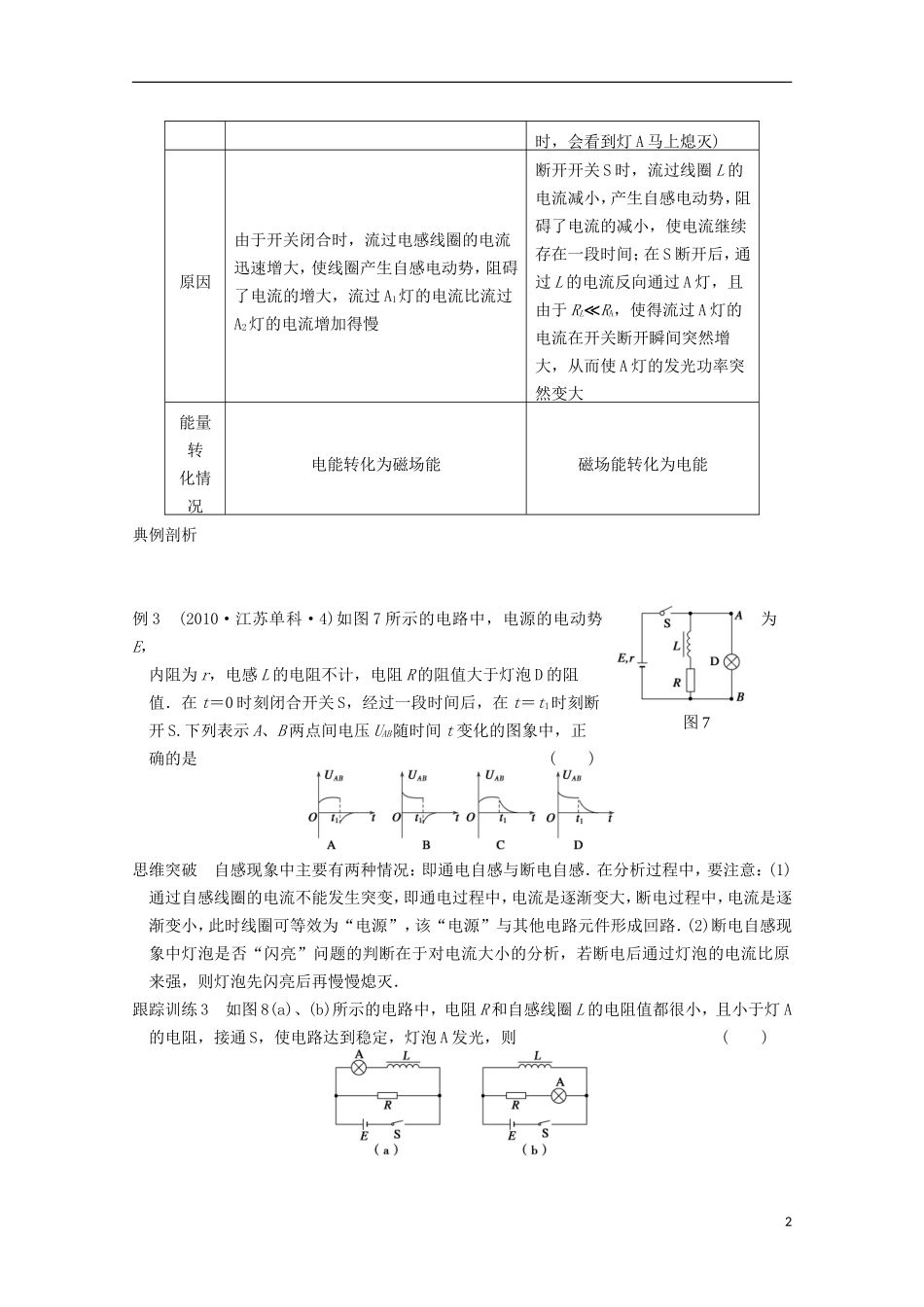

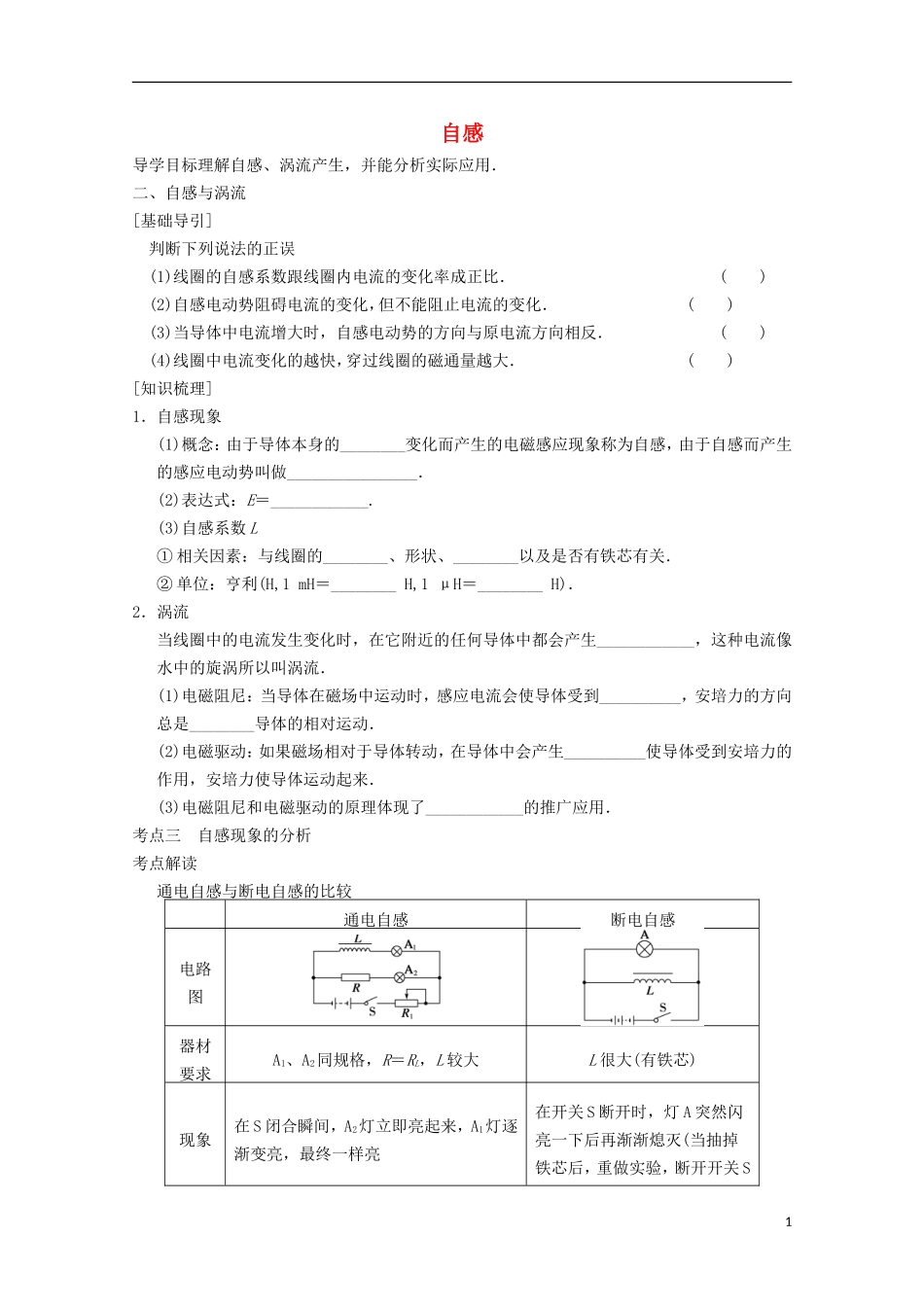

自感导学目标理解自感、涡流产生，并能分析实际应用．二、自感与涡流[基础导引]判断下列说法的正误(1)线圈的自感系数跟线圈内电流的变化率成正比．()(2)自感电动势阻碍电流的变化，但不能阻止电流的变化．()(3)当导体中电流增大时，自感电动势的方向与原电流方向相反．()(4)线圈中电流变化的越快，穿过线圈的磁通量越大．()[知识梳理]1．自感现象(1)概念：由于导体本身的________变化而产生的电磁感应现象称为自感，由于自感而产生的感应电动势叫做________________．(2)表达式：E＝____________.(3)自感系数L①相关因素：与线圈的________、形状、________以及是否有铁芯有关．②单位：亨利(H,1mH＝________H,1μH＝________H)．2．涡流当线圈中的电流发生变化时，在它附近的任何导体中都会产生____________，这种电流像水中的旋涡所以叫涡流．(1)电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到__________，安培力的方向总是________导体的相对运动．(2)电磁驱动：如果磁场相对于导体转动，在导体中会产生__________使导体受到安培力的作用，安培力使导体运动起来．(3)电磁阻尼和电磁驱动的原理体现了____________的推广应用．考点三自感现象的分析考点解读通电自感与断电自感的比较通电自感断电自感电路图器材要求A1、A2同规格，R＝RL，L较大L很大(有铁芯)现象在S闭合瞬间，A2灯立即亮起来，A1灯逐渐变亮，最终一样亮在开关S断开时，灯A突然闪亮一下后再渐渐熄灭(当抽掉铁芯后，重做实验，断开开关S1图7时，会看到灯A马上熄灭)原因由于开关闭合时，流过电感线圈的电流迅速增大，使线圈产生自感电动势，阻碍了电流的增大，流过A1灯的电流比流过A2灯的电流增加得慢断开开关S时，流过线圈L的电流减小，产生自感电动势，阻碍了电流的减小，使电流继续存在一段时间；在S断开后，通过L的电流反向通过A灯，且由于RL≪RA，使得流过A灯的电流在开关断开瞬间突然增大，从而使A灯的发光功率突然变大能量转化情况电能转化为磁场能磁场能转化为电能典例剖析例3(2010·江苏单科·4)如图7所示的电路中，电源的电动势为E，内阻为r，电感L的电阻不计，电阻R的阻值大于灯泡D的阻值．在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示A、B两点间电压UAB随时间t变化的图象中，正确的是()思维突破自感现象中主要有两种情况：即通电自感与断电自感．在分析过程中，要注意：(1)通过自感线圈的电流不能发生突变，即通电过程中，电流是逐渐变大，断电过程中，电流是逐渐变小，此时线圈可等效为“电源”，该“电源”与其他电路元件形成回路．(2)断电自感现象中灯泡是否“闪亮”问题的判断在于对电流大小的分析，若断电后通过灯泡的电流比原来强，则灯泡先闪亮后再慢慢熄灭．跟踪训练3如图8(a)、(b)所示的电路中，电阻R和自感线圈L的电阻值都很小，且小于灯A的电阻，接通S，使电路达到稳定，灯泡A发光，则()2图8A．在电路(a)中，断开S，A将渐渐变暗B．在电路(a)中，断开S，A将先变得更亮，然后渐渐变暗C．在电路(b)中，断开S，A将渐渐变暗D．在电路(b)中，断开S，A将先变得更亮，然后渐渐变3
