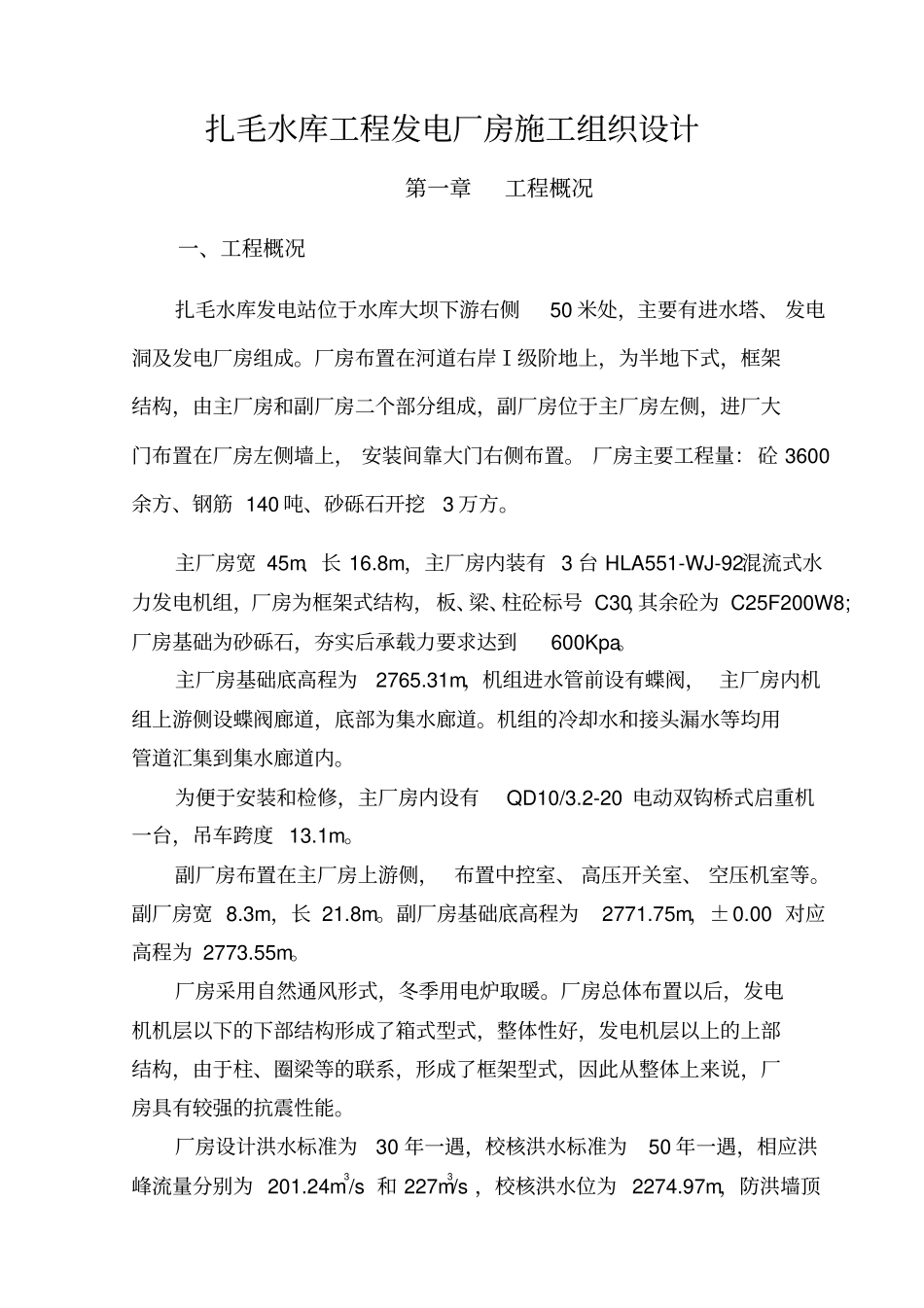

扎毛水库工程发电厂房施工组织设计第一章工程概况一、工程概况扎毛水库发电站位于水库大坝下游右侧50米处，主要有进水塔、发电洞及发电厂房组成。厂房布置在河道右岸Ⅰ级阶地上，为半地下式，框架结构，由主厂房和副厂房二个部分组成，副厂房位于主厂房左侧，进厂大门布置在厂房左侧墙上，安装间靠大门右侧布置。厂房主要工程量：砼3600余方、钢筋140吨、砂砾石开挖3万方。主厂房宽45m、长16.8m，主厂房内装有3台HLA551-WJ-92混流式水力发电机组，厂房为框架式结构，板、梁、柱砼标号C30，其余砼为C25F200W8;厂房基础为砂砾石，夯实后承载力要求达到600Kpa。主厂房基础底高程为2765.31m，机组进水管前设有蝶阀，主厂房内机组上游侧设蝶阀廊道，底部为集水廊道。机组的冷却水和接头漏水等均用管道汇集到集水廊道内。为便于安装和检修，主厂房内设有QD10/3.2-20电动双钩桥式启重机一台，吊车跨度13.1m。副厂房布置在主厂房上游侧，布置中控室、高压开关室、空压机室等。副厂房宽8.3m，长21.8m。副厂房基础底高程为2771.75m，±0.00对应高程为2773.55m。厂房采用自然通风形式，冬季用电炉取暖。厂房总体布置以后，发电机机层以下的下部结构形成了箱式型式，整体性好，发电机层以上的上部结构，由于柱、圈梁等的联系，形成了框架型式，因此从整体上来说，厂房具有较强的抗震性能。厂房设计洪水标准为30年一遇，校核洪水标准为50年一遇，相应洪峰流量分别为201.24m3/s和227m3/s，校核洪水位为2274.97m，防洪墙顶高程2775.97m。为了方便尾水室和水轮机的检修，在尾水室的出口处设立尾水闸门，机组及尾水室检修时可关闭尾水闸门，用水泵抽尽室内积水后，可入内检修。尾水闸门孔口尺寸为2.6×2.6m，尾水门采用门式启闭机，三孔共用一台门机。尾水池长19.56m，闸底板高程2768.11m，闸顶板高程2775.97m，尾水闸后设1︰4的尾水反坡段，反坡出口高程2773.0m。尾水反坡后接尾水渠，渠长为102.86m，渠道设计流量为20.19m3/s，渠首底板高程为2773.0m。基础砂砾石夯实，干容重大于2.15t/m3，沉陷缝采用沥青杉板分缝，渠道为梯形断面，渠道为M7.5砂浆浆砌石砌筑，底宽为10.0m，渠深3.17m,边坡系数为1︰1.1，渠道底坡为1/500。渠内最低尾水位2773.2m，设计最低尾水位2773.82m。二、水文气象和工程地质1、气象条件扎毛水库坝址所属隆务河流域属大陆性气候，随地形、高程的变化，气温、降水量、相对湿度、蒸发量等垂直变化明显。据同仁气象站资料，多年平均气温5.2℃，极端最高气温32℃，极端最低气温-23℃；多年平均降雨量430.3mm，多集中在夏秋两季，多年平均蒸发量962.4mm（E-601）。最大积雪深度30cm，最大冻土深1.65m，多年平均日照时数2534小时。3—4月份多风，多年平均风速1.4m/s，最大风速20m/s，无霜期132天左右。2、工程地质条件(1)地形地貌厂房位于坝址右岸下游的河漫滩中，分主厂房和副厂房。厂房地理类型为河谷河漫滩中，地形平缓，为林地(多为灌木林)，地面高程2774.20-2775.65m，西南高、北东低，相对高差1.45m左右，一般高出河床1.0m左右。(2)地层岩性上部部分地层为第四系全新统冲洪积粉土(粉砂)，含植物根系，湿，结构松散，厚度为0.3m左右；下部为冲积卵石，青灰色，其颗粒组成:漂石(＞6Omm)颗粒含量5%左右，卵石(60-200mm)颗粒约占30%，砾石(200-2mm)颗粒占40-50%，砂充填，含泥量5%左右。一般粒径2-2Ocm，最大可见45cm，砾石多呈次磨园状，分选差，砾石成分主要为砂岩、石英岩、闪长岩等，结构稍密-中密，一般厚度13.3m(厂房中心处)；下伏基岩为三叠系中统(T2)中厚层状长石砂岩夹中薄层粉砂质板岩，强风化厚4m左右，中风化厚5m左右，岩体裂隙发育，为层状-碎裂结构，整体较破碎，岩体基本质量等级为Ⅲ级。三、交通及水电条件1、交通条件工程所需物资大部分需从西宁购进。外来物资可通过该公路直接运输至工地。本工程施工期主要外来物资为水泥、钢筋及钢材、油料和炸药等。厂房左侧修施工道路一条，从此道路至各工作面。1、施工用电：400kv变压器一台，满足施工用电要求；2、厂址区附近无大、中型工业企业，河水基本无污染，水源水质良好，水质符合《水利水电工程施工设计规范》SDJ...
